در پروژه‌های تأسیساتی، لوله‌کشی بدون تکیه‌گاه ایمن و مناسب می‌تواند منجر به افت عملکرد، نشتی، یا حتی خرابی سیستم شود. ساپورت یا نگهدارنده لوله، نقش کلیدی در پایداری و عملکرد مناسب لوله‌ها در وضعیت‌های افقی و عمودی ایفا می‌کند. نصب صحیح ساپورت برای لوله‌ها نه تنها ایمنی را تضمین می‌کند، بلکه طول عمر سیستم و بهره‌وری انرژی را نیز افزایش می‌دهد.
در این مقاله با انواع ساپورت، ویژگی‌ها، عوامل مؤثر در انتخاب و نصب، مزایا و معایب استفاده از آنها، نکات اجرایی، سوالات متداول و در نهایت نتیجه‌گیری آشنا خواهید شد.
ساپورت لوله یا نگهدارنده لوله، سازه‌ای است که برای نگه‌داشتن، تثبیت یا تحمل وزن لوله‌ها استفاده می‌شود. این تجهیزات از انتقال ارتعاشات، تغییر شکل لوله و آسیب‌های ناشی از فشار یا وزن جلوگیری می‌کنند. بسته به نوع مسیر لوله (افقی یا عمودی) و شرایط فنی پروژه، نوع ساپورت انتخاب و نصب می‌شود.
نصب ساپورت استاندارد به‌ویژه در پروژه‌های صنعتی، بیمارستانی، برج‌های مسکونی و کارخانه‌ها امری ضروری است. عدم استفاده یا نصب نادرست آن می‌تواند منجر به جابجایی لوله، ترک در اتصالات، افزایش تنش داخلی و نهایتاً اختلال در عملکرد سیستم تأسیساتی شود.
انواع و ویژگی‌ها
ساپورت‌ها از نظر نوع کاربرد، جنس، و محل نصب به دسته‌های مختلف تقسیم می‌شوند. در ادامه رایج‌ترین انواع آنها را بررسی می‌کنیم:
1. ساپورت لوله افقی
- ساپورت ثابت (Fixed Support): مانع از جابجایی لوله در هر جهتی می‌شود.
- ساپورت لغزشی (Sliding Support): اجازه حرکت افقی در جهت خاصی را می‌دهد.

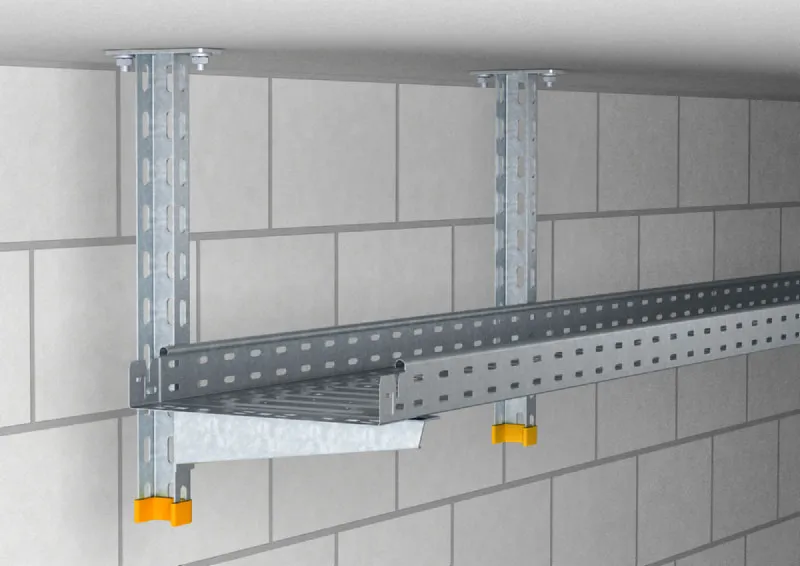

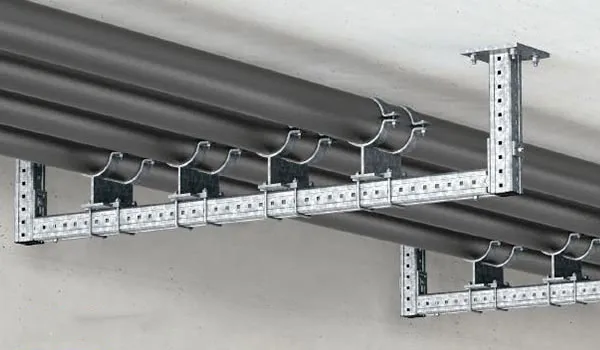

- ساپورت آویز (Hanger): آویزان کردن لوله از سقف در مسیرهای افقی.
2. ساپورت لوله عمودی
- ساپورت نشیمن‌گاهی (Shoe Support): برای تحمل وزن لوله‌هایی که به‌صورت عمودی از طبقات عبور می‌کنند.
- کلمپ دیواری (Wall Clamp): محکم کردن لوله به دیوار یا تیرآهن در حالت عمودی.
3. بر اساس جنس
- فولادی گالوانیزه: مقاوم در برابر خوردگی، مناسب برای محیط‌های مرطوب یا صنعتی.
- استنلس استیل: مقاوم در برابر اسید و دما، برای محیط‌های بهداشتی یا با شرایط ویژه.
- آلومینیومی یا پلاستیکی: برای کاربردهای سبک یا تزئینی.

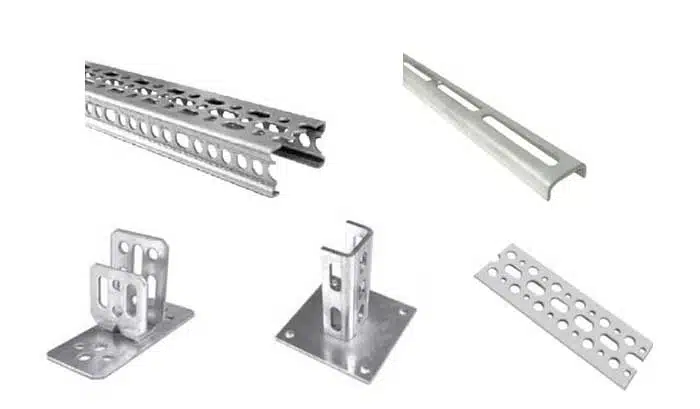

4. اجزای اصلی یک سیستم ساپورتینگ

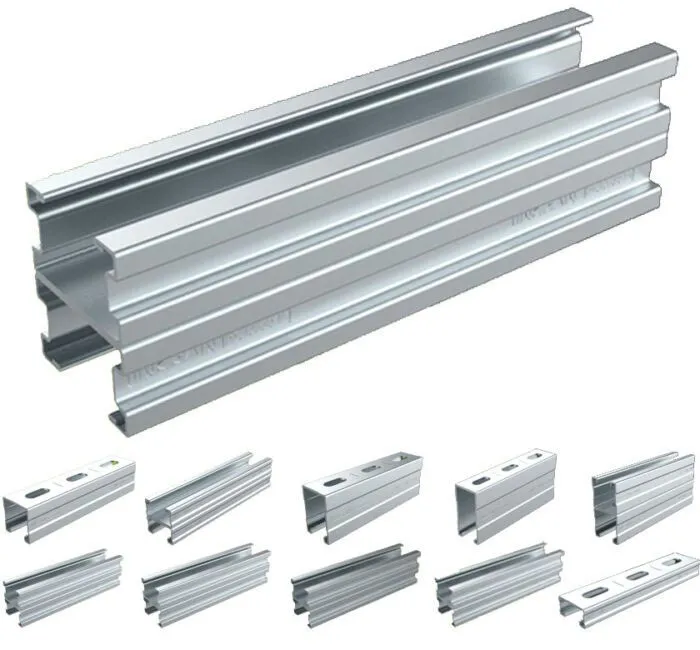

- ریل ساپورت (Strut Channel)
- کلمپ (Clamp)
- نبشی و بست
- پیچ و مهره‌های اتصال
- آویز یا پایه
عوامل موثر بر قیمت یا کیفیت
انتخاب ساپورت مناسب وابسته به چندین عامل فنی و اجرایی است. این عوامل مستقیماً بر هزینه تمام‌شده و کیفیت نهایی سیستم تأثیر می‌گذارند:
- جنس و کیفیت ساخت: نوع متریال و ضخامت فلز در تعیین قیمت نقش دارد.
- ظرفیت تحمل بار: ساپورت‌های صنعتی نیازمند مقاومت بالا در برابر وزن و فشار هستند.
- ابعاد و قطر لوله: قطر لوله تعیین‌کننده سایز و نوع کلمپ یا بست است.
- محل نصب: محیط‌های مرطوب یا خورنده نیازمند ساپورت‌های مقاوم به خوردگی هستند.
- طراحی مهندسی پروژه: در پروژه‌های حساس، طراحی دقیق ساپورت و موقعیت نصب اهمیت بالایی دارد.
- برند و سازنده: برندهای معتبر معمولاً محصولاتی با دوام بیشتر و گواهینامه‌های فنی ارائه می‌دهند.
مزایا و معایب
مزایا:
- جلوگیری از افتادگی یا خم شدن لوله‌ها
- محافظت در برابر ضربه، ارتعاش و حرکت ناگهانی
- افزایش عمر مفید لوله‌کشی و کاهش هزینه‌های نگهداری
- افزایش ایمنی در پروژه‌های مسکونی و صنعتی
- قابلیت تنظیم و تعویض در صورت تعمیرات یا توسعه شبکه
معایب:
- هزینه اولیه بیشتر نسبت به نصب ساده بدون ساپورت
- نیاز به طراحی و محاسبات فنی دقیق در پروژه‌های بزرگ
- نیاز به نصاب حرفه‌ای برای اجرای صحیح
- در صورت انتخاب نادرست، خطر آسیب به سیستم لوله‌کشی
نکات خرید یا انتخاب
برای انتخاب و خرید ساپورت مناسب، به نکات زیر توجه کنید:
- مطالعه نقشه تأسیساتی پروژه و تعیین نقاط ساپورت مورد نیاز
- مشخص کردن قطر و نوع لوله‌ها جهت انتخاب کلمپ و بست مناسب
- انتخاب متریال مقاوم در برابر رطوبت، خوردگی یا حرارت بالا
- درنظر گرفتن تحمل وزن کل مسیر لوله‌کشی
- استفاده از محصولات دارای استاندارد و گواهی‌نامه معتبر
- در نظر گرفتن قابلیت تنظیم و باز و بسته شدن راحت در هنگام نگهداری
- توجه به سازگاری ظاهری ساپورت با محیط (در پروژه‌های معماری)
- خرید از تامین‌کننده‌ای با پشتیبانی فنی قوی و خدمات پس از فروش
سوالات متداول
- چرا نصب ساپورت برای لوله‌ها ضروری است؟
برای تحمل وزن، کنترل ارتعاش، جلوگیری از جابجایی و افزایش طول عمر لوله‌ها. - ساپورت مناسب برای لوله‌کشی دیواری چیست؟
ساپورت‌های دیواری مانند کلمپ یا بست‌های ثابت به دیوار استفاده می‌شوند. - فاصله مناسب بین ساپورت‌ها چقدر است؟
بسته به قطر و جنس لوله متفاوت است؛ معمولاً بین ۱ تا ۲ متر در لوله‌های افقی. - آیا ساپورت‌ها فقط برای لوله‌های فلزی کاربرد دارند؟
خیر، برای لوله‌های پلیمری نیز جهت جلوگیری از خم شدن یا فشار کاربرد دارند. - نصب ساپورت به سقف چگونه انجام می‌شود؟
با استفاده از انکر بولت و ریل ساپورت به سقف بتنی یا فلزی متصل می‌شود. - آیا ساپورت‌ها قابل تنظیم هستند؟
بله، برخی مدل‌ها دارای رزوه یا کشویی برای تنظیم ارتفاع یا فاصله هستند. - چه جنس ساپورتی برای محیط مرطوب مناسب است؟
گالوانیزه گرم یا استیل ضدزنگ توصیه می‌شود. - آیا امکان نصب همزمان ساپورت افقی و عمودی وجود دارد؟
بله، مخصوصاً در سیستم‌های پیچیده نیاز به ساپورت چندجانبه است. - هزینه نصب ساپورت چگونه محاسبه می‌شود؟
بر اساس تعداد، نوع ساپورت، متراژ لوله‌کشی و پیچیدگی مسیر لوله. - آیا می‌توان از ساپورت‌های آماده کارخانه‌ای استفاده کرد؟
بله، بسیاری از شرکت‌ها ساپورت‌های پیش‌ساخته استاندارد عرضه می‌کنند.
نتیجه‌گیری
استفاده از ساپورت در لوله‌کشی افقی و عمودی، پایه‌ای‌ترین اصل در اجرای اصولی تأسیسات مکانیکی است. عدم نصب صحیح ساپورت می‌تواند باعث افت عملکرد، آسیب به تجهیزات و افزایش هزینه‌های تعمیر و نگهداری شود. در این مقاله با انواع ساپورت، ویژگی‌ها، نکات فنی، مزایا، معایب و سوالات رایج آشنا شدید.
