مقدمه

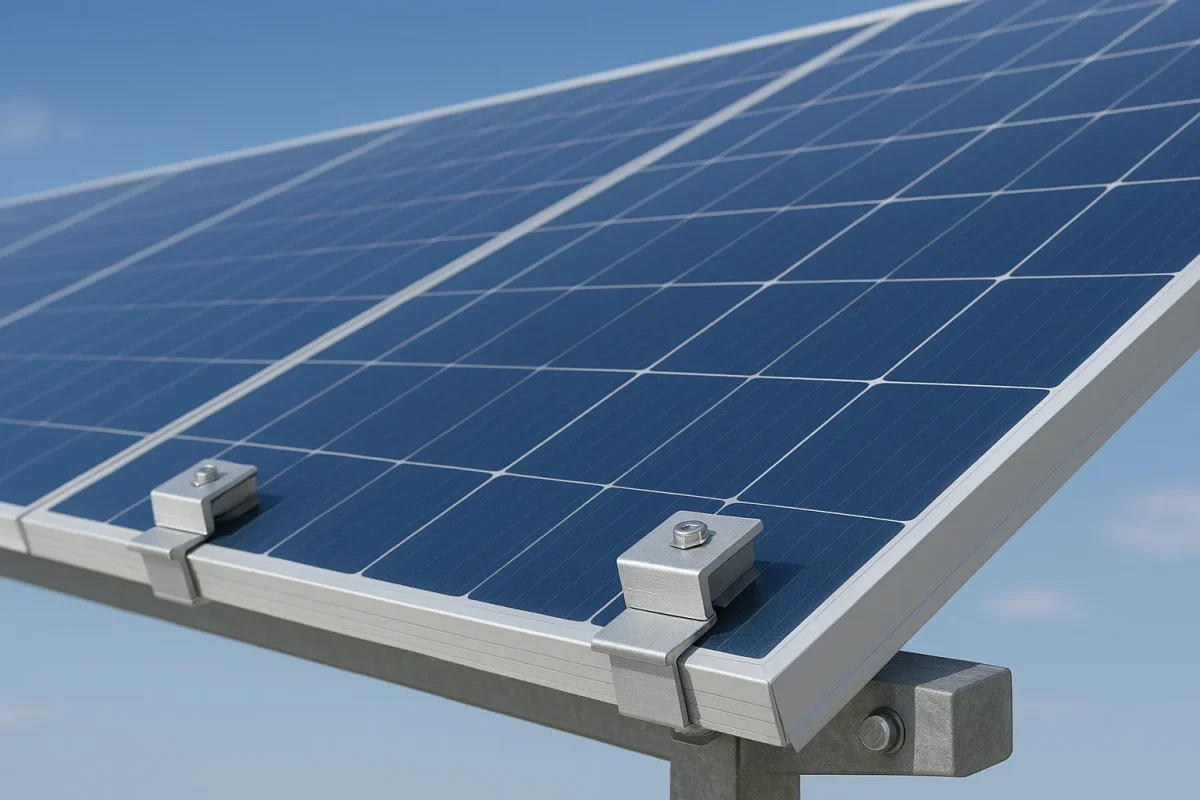

یکی از اصلیترین چالشها در نیروگاههای خورشیدی، جلوگیری از آسیب فیزیکی پنلها در طول بهرهبرداری است. بخش قابل توجهی از این آسیبها بهدلیل استفاده از کلمپهای غیراستاندارد یا نصب نادرست آنها اتفاق میافتد. تجربه پروژههای بزرگ خورشیدی در سالهای اخیر نشان میدهد که بیش از ۷۰٪ شکستگیها، ترکهای مویی و مشکلات فریم پنلها ناشی از انتخاب یا نصب غلط کلمپهاست. در این مقاله، یک راهنمای جامع ارائه میکنیم تا بهترین روشهای استفاده از کلمپهای استاندارد برای جلوگیری از آسیب پنلها را بررسی کنیم.
کلمپ استاندارد چیست و چرا اهمیت دارد؟

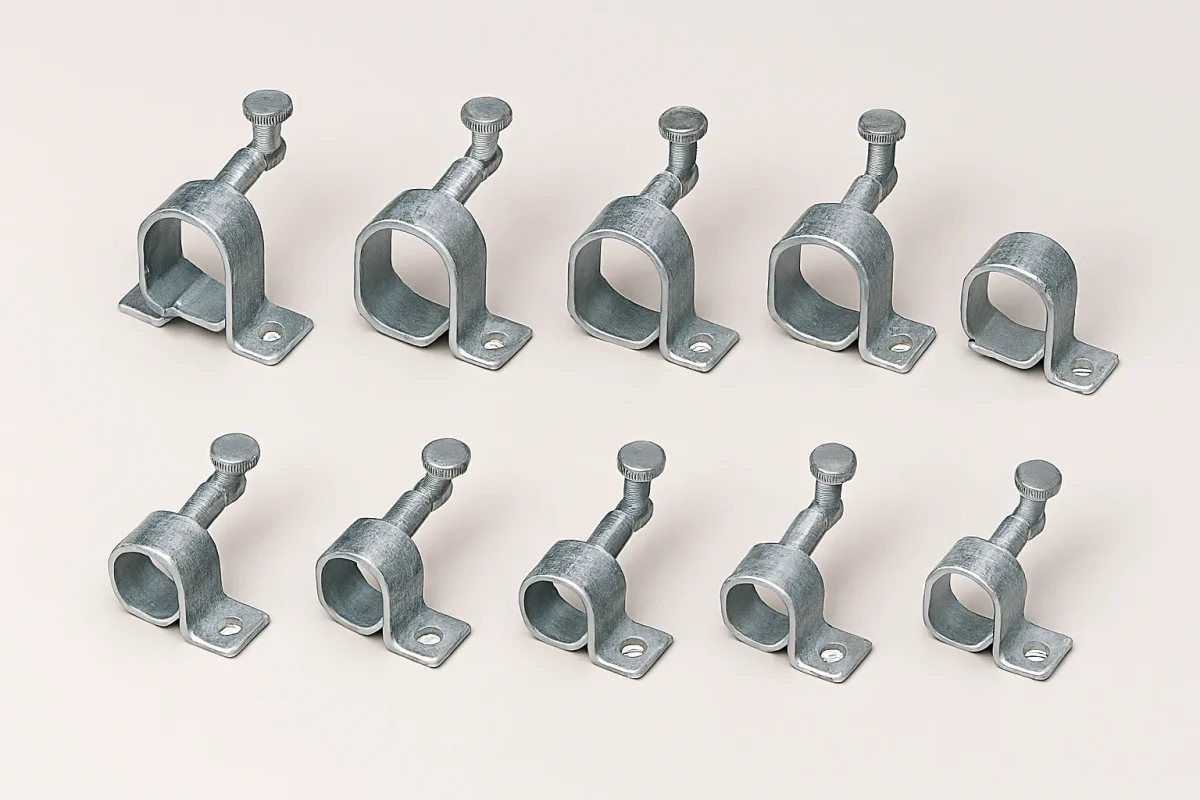

کلمپ استاندارد، قطعهای آلومینیومی یا فولادی است که برای فیکسکردن پنلها روی استراکچر استفاده میشود. وظیفه آن ثابت نگهداشتن پنل در برابر نیروهای باد، لرزش، انبساط حرارتی و بارهای دینامیکی است. طبق استاندارد IEC 61215، نوع و محل قرارگیری کلمپها تأثیر مستقیم بر طول عمر پنل، سلامت فریم و کارایی نیروگاه دارد. کلمپهای غیراستاندارد یا نصب اشتباه میتواند منجر به شکستگی شیشه، دفرمه شدن فریم و کاهش راندمان پنل شود.
مراحل اصلی جلوگیری از آسیب پنل با کلمپ استاندارد
۱. انتخاب کلمپ مناسب بر اساس نوع پنل
هر برند پنل، زون مشخصشده برای نصب کلمپ دارد. انتخاب اشتباه باعث تمرکز تنش و شکستگی خواهد شد.
موارد ضروری انتخاب:
- سازگاری کلمپ با ضخامت فریم
- طراحی ارگونومیک و لبههای بدون پلیسه
- استفاده از آلیاژ مقاوم آلومینیوم ۶۰۶۳ یا مشابه
- پوشش آنودایز برای جلوگیری از خوردگی
۲. رعایت محل دقیق نصب کلمپ
پنلها معمولاً دو ناحیه نصب دارند:
- زون ایمن (Safe Zone) – بهترین محل نصب
- زون خطر (Risk Zone) – موجب ترکخوردگی یا شکستگی
نصب کلمپ خارج از زون استاندارد، بارهای باد و فشار مکانیکی را به ناحیه حساس پنل وارد میکند و باعث آسیب شیشه میشود.
۳. تنظیم گشتاور پیچها بر اساس استاندارد
یکی از رایجترین اشتباهها، سفتکردن بیش از حد پیچ کلمپ است.
نکات کلیدی:
- استفاده از ترکمتر
- رعایت گشتاور پیشنهادی سازنده (معمولاً بین ۸ تا ۱۴ نیوتنمتر)
- جلوگیری از لهشدگی فریم یا ایجاد تنش روی شیشه
۴. استفاده از کلمپ با لاستیک ضدخراش یا EPDM
کلمپهای استاندارد دارای واشر EPDM هستند که از ایجاد خط و خش روی فریم و انتقال لرزش جلوگیری میکنند. وجود این واشرها نقش مهمی در کاهش تنش و افزایش طول عمر پنل دارد.
۵. کنترل نهایی و تست استحکام
پس از نصب کلمپها باید:
- تراز پنلها چک شود
- فاصله بین پنلها یکنواخت باشد
- تست کشش و مقاومت انجام گیرد
- پیچها پس از ۲۴ ساعت دوباره کنترل شوند
این مرحله در پروژههای بزرگ برای کاهش خطای نصب بسیار حیاتی است.
خطاهای رایج در نصب کلمپ پنل خورشیدی
۱. استفاده از کلمپ غیراستاندارد و بیکیفیت
۲. نصب کلمپها خارج از زون ایمن پنل
۳. سفتکردن بیش از حد یا کمتر از حد پیچها
۴. عدم تطابق ضخامت فریم پنل با کلمپ
۵. استفاده از کلمپهای بدون واشر EPDM
۶. نصب کلمپ در شرایط غیرتراز یا روی استراکچر دفرمه
گزارشهای سال ۲۰۲۵ نشان میدهد ۳۰٪ از شکستگیهای پنل در سال اول بهرهبرداری، مستقیم به نصب نامناسب کلمپ مربوط است.

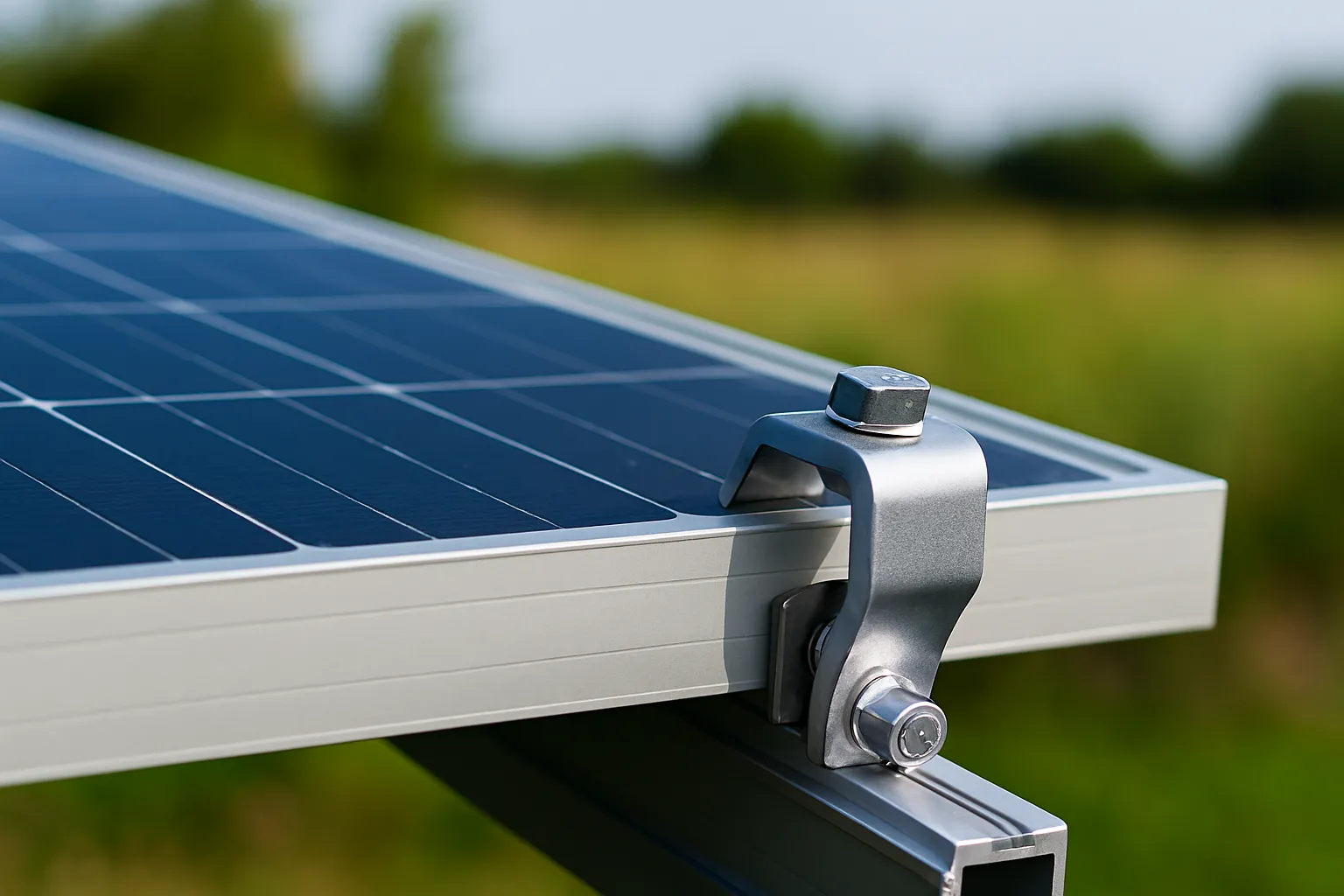

بهترین روشهای نصب کلمپ استاندارد (روشهای پیشنهادی ۲۰۲۵)
روش اول: نصب کلمپ در زون توصیهشده سازنده با اندازهگیری دقیق
این روش بالاترین نرخ جلوگیری از آسیب پنل را دارد.
مزایا:
- حذف تنش اضافی
- افزایش عمر فریم
- کارکرد پایدار نیروگاه
روش دوم: استفاده از کلمپهای آلومینیومی آنودایز شده با EPDM
کلمپهای با روکش آنودایز در برابر رطوبت، نور خورشید و خوردگی مقاوماند.
ویژگیها:
- جلوگیری از خراش فریم
- عدم انتقال ارتعاش
- نصب ایمن در بادهای شدید
روش سوم: گشتاورسنجی با ترکمتر در تمام پیچها
در استانداردهای جدید نیروگاهی، کنترل گشتاور الزام قانونی است.
مزایا:
- جلوگیری از ترکهای مویی
- تضمین صلبیت نصب
- کاهش هزینه نگهداری
روش چهارم: استفاده از سیستمهای کلمپ هوشمند یا پریست
کلمپهای پریست نسل جدیدی از کلمپها هستند که قبلاً روی نقطه مناسب تنظیم شدهاند.
مزایا:
- حذف خطای انسانی
- افزایش سرعت نصب تا ۵۰٪
- هماهنگ با تمامی فریمهای استاندارد
نکات اجرایی مهم در جلوگیری از آسیب پنل
- هرگز از کلمپ و پیچ فولادی بدون پوشش استفاده نکنید.
- فاصله پنلها باید حداقل ۸ تا ۱۵ میلیمتر باشد.
- قبل از نصب، استراکچر باید کاملاً تراز باشد.
- از کلمپهایی که پلیسه دارند یا دستی برش خوردهاند استفاده نشود.
- تست لرزش (Vibration Test) پس از نصب توصیه میشود.
- کلمپ نباید روی شیشه یا نقاط حساس فریم قرار گیرد.
مقایسه روشهای نصب کلمپ (جدول)
| روش نصب | کیفیت محافظت | سرعت نصب | هزینه | کاربرد |
|---|---|---|---|---|
| نصب در زون ایمن | بسیار بالا | متوسط | متوسط | نیروگاههای بزرگ |
| کلمپ آنودایز با EPDM | بالا | بالا | متوسط | مناطق بادخیز |
| کنترل گشتاور با ترکمتر | بالا | پایین | پایین | پروژههای حساس |
| کلمپ پریست هوشمند | بسیار بالا | بسیار بالا | بالا | پروژههای تجاری |
نکات کلیدی
- بهترین روش جلوگیری از آسیب پنلهای خورشیدی، استفاده از کلمپ استاندارد در زون توصیهشده سازنده است که از تمرکز تنش روی فریم جلوگیری میکند.
- برای محافظت از پنلها، پیچهای کلمپ باید با گشتاور مشخص سفت شوند تا از شکستگی شیشه و دفرمهشدن فریم جلوگیری شود.
- یکی از دلایل اصلی آسیب پنلها، استفاده از کلمپ غیراستاندارد و بدون واشر EPDM است که به فریم آسیب میزند.
- کلمپهای پریست و آنودایز شده جدید، علاوه بر افزایش سرعت نصب، ایمنی و دوام پنلها را بیشتر میکنند.
سوالات متداول
۱. چرا کلمپ استاندارد برای پنل خورشیدی مهم است؟
چون از انتقال تنش، لرزش و بارهای باد به نقاط حساس پنل جلوگیری میکند.
توضیح بیشتر: کلمپ غیراستاندارد باعث شکستگی شیشه و دفرمه شدن فریم میشود.
۲. بهترین محل نصب کلمپ روی پنل کجاست؟
زون ایمن در لبه فریم طبق نقشه سازنده.
توضیح بیشتر: نصب خارج از این ناحیه باعث آسیب فیزیکی خواهد شد.
۳. آیا سفتکردن زیاد پیچ کلمپ خطرناک است؟
بله، میتواند باعث ترکخوردگی یا لهشدن فریم شود.
توضیح بیشتر: همیشه باید از ترکمتر استفاده شود.
۴. کلمپ آلومینیومی بهتر است یا فولادی؟
کلمپ آلومینیومی آنودایز استاندارد بهترین گزینه است.
توضیح بیشتر: سبک، مقاوم و مناسب برای جلوگیری از خوردگی است.
۵. کلمپ EPDM چه مزیتی دارد؟
از ایجاد خراش و انتقال ضربه جلوگیری میکند.
توضیح بیشتر: طول عمر پنل را افزایش میدهد.
۶. فاصله استاندارد بین پنلها چقدر است؟
۸ تا ۱۵ میلیمتر.
توضیح بیشتر: فاصله کمتر باعث فشار و تنش حرارتی میشود.
۷. آیا کلمپهای عمومی برای همه پنلها مناسباند؟
خیر، هر پنل زون نصب مخصوص خود را دارد.
توضیح بیشتر: کلمپ باید با فریم و زون پنل سازگار باشد.
