مقدمه
کلمپ پایانی پنل خورشیدی یکی از مهم‌ترین قطعات در سیستم نصب پنل‌های فتوولتائیک است. این قطعه کوچک اما کلیدی وظیفه دارد پنل‌ها را در انتهای ردیف روی ریل‌های آلومینیومی محکم کند تا در برابر باد، لرزش و تغییرات دمایی پایدار بمانند. اگر انتخاب و نصب آن به‌درستی انجام نشود، حتی قوی‌ترین سازه‌ها نیز ممکن است در اثر فشارهای محیطی آسیب ببینند. امروزه تولیدکنندگان معتبر جهانی با بهره‌گیری از آلیاژهای آلومینیومی مقاوم در برابر خوردگی، کلمپ‌هایی ارائه می‌دهند که علاوه بر استحکام، نصب آسان و ماندگاری طولانی دارند. در این مقاله، بهترین روش‌های انتخاب، خرید و نصب کلمپ پایانی را بررسی می‌کنیم تا بتوانید سیستم خورشیدی خود را ایمن، بادوام و بهینه اجرا کنید.
کلمپ پایانی چیست و چه نقشی در سیستم خورشیدی دارد؟
کلمپ پایانی یا End Clamp، قطعه‌ای از جنس آلومینیوم یا فولاد ضدزنگ است که برای فیکس کردن پنل آخر در هر ردیف استفاده می‌شود. این کلمپ‌ها با پیچ و مهره مخصوص به ریل‌ها متصل شده و از لغزش یا حرکت پنل در اثر باد جلوگیری می‌کنند. طبق استاندارد IEC 61215 و دستورالعمل‌های Solar Mounting Systems 2025، کیفیت و نوع کلمپ پایانی تا ۲۰ درصد در مقاومت مکانیکی سازه خورشیدی مؤثر است. بنابراین انتخاب نوع مناسب و نصب اصولی آن در راندمان و طول عمر کل سیستم تأثیر مستقیم دارد.
مراحل نصب کلمپ پایانی پنل خورشیدی
۱. آماده‌سازی ریل‌ها و بررسی تراز سطح
ابتدا باید اطمینان حاصل کنید که ریل‌های آلومینیومی تراز هستند و فاصله بین آن‌ها مطابق با ابعاد پنل تنظیم شده است. استفاده از تراز لیزری یا خط کش آلومینیومی باعث کاهش خطای نصب می‌شود.
۲. قرار دادن پنل در موقعیت نهایی
آخرین پنل هر ردیف را با دقت روی ریل قرار دهید تا به اندازه مشخص از لبه سازه فاصله داشته باشد. فاصله استاندارد معمولاً بین ۲۰ تا ۳۰ میلی‌متر در نظر گرفته می‌شود تا امکان انبساط حرارتی وجود داشته باشد.

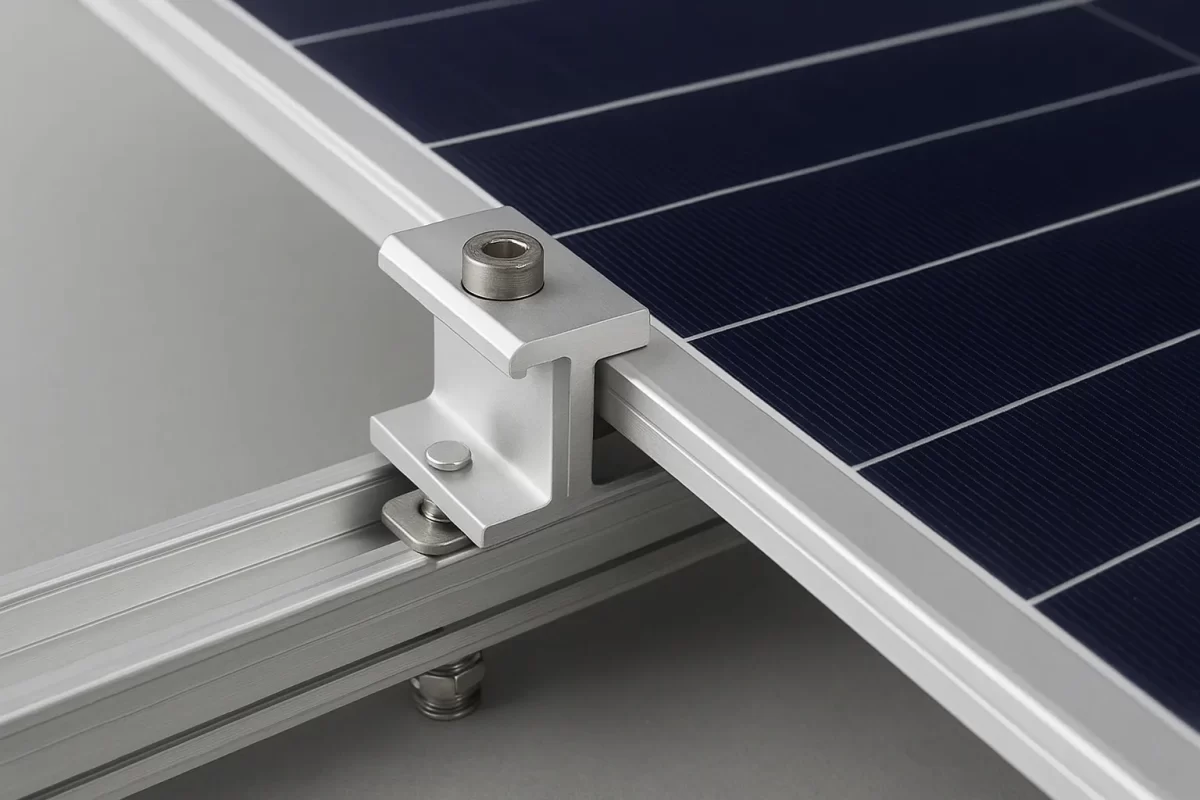

۳. نصب کلمپ پایانی
کلمپ را در انتهای پنل روی ریل قرار داده و پیچ آن را با آچار گشتاور (Torque Wrench) سفت کنید. مقدار گشتاور پیشنهادی بر اساس جنس کلمپ بین ۱۰ تا ۱۵ نیوتن‌متر است. اطمینان حاصل کنید که فشردگی کلمپ به اندازه‌ای باشد که پنل را محکم نگه دارد اما باعث شکستگی قاب آلومینیومی آن نشود.
۴. کنترل نهایی و تست مقاومت
پس از نصب همه کلمپ‌ها، کل ردیف را از نظر تراز، فاصله‌ها و استحکام اتصالات بررسی کنید. در پروژه‌های صنعتی توصیه می‌شود آزمایش کشش یا لرزش سبک روی یکی از پنل‌ها انجام شود تا از صحت عملکرد اتصالات اطمینان حاصل گردد.
خطاهای رایج در نصب کلمپ پایانی
۱. انتخاب کلمپ با جنس یا ابعاد نامناسب برای نوع ریل
۲. سفت کردن بیش از حد پیچ‌ها که باعث شکستگی قاب پنل می‌شود
۳. نصب بدون رعایت فاصله انبساط حرارتی
۴. استفاده از پیچ و مهره غیراستاندارد و زنگ‌زننده
۵. عدم کنترل تراز نهایی ردیف پنل‌ها
طبق گزارش SolarTech Iran 2025، بیش از ۳۵٪ از مشکلات مکانیکی در نیروگاه‌های خورشیدی کوچک ناشی از نصب نادرست کلمپ‌های میانی و پایانی است.

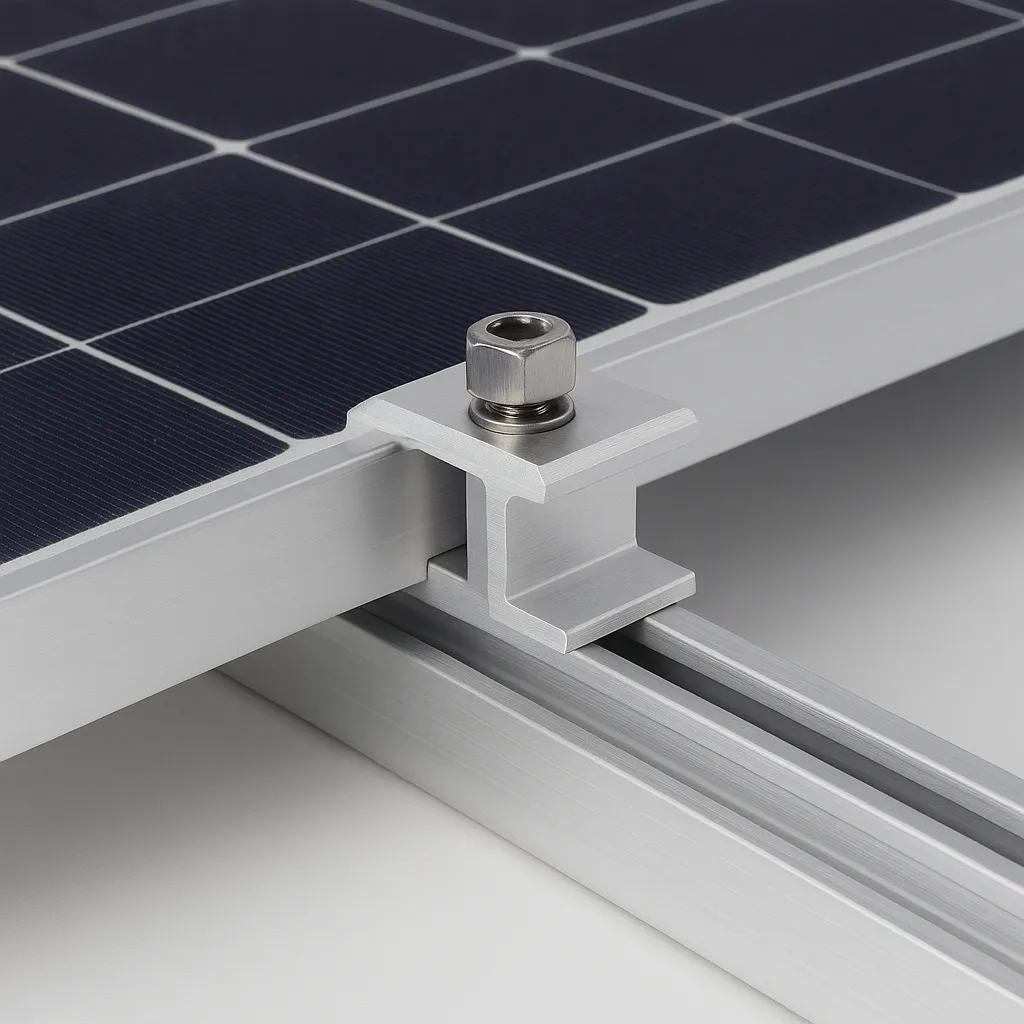

بهترین روش‌های خرید و نصب کلمپ پایانی پنل خورشیدی
روش اول: استفاده از کلمپ آلومینیومی آنودایز شده
این نوع کلمپ سبک، ضد خوردگی و مقاوم در برابر اشعه UV است. نصب سریع و عمر طولانی آن باعث شده انتخاب اول برای پروژه‌های تجاری و خانگی باشد.
روش دوم: استفاده از سیستم‌های نصب یکپارچه با کلمپ قفل‌دار
در این روش کلمپ‌ها و ریل‌ها به‌صورت ماژولار طراحی شده‌اند و بدون نیاز به ابزار خاص به هم قفل می‌شوند. این سیستم خطای انسانی را کاهش داده و سرعت نصب را تا ۵۰٪ افزایش می‌دهد.
روش سوم: استفاده از کلمپ‌های فولادی گالوانیزه برای مناطق بادخیز
در نیروگاه‌هایی که در معرض بادهای شدید هستند، استفاده از کلمپ فولادی با پوشش گالوانیزه توصیه می‌شود. این مدل تحمل بار بیشتری دارد و در دمای بالا دچار تغییر شکل نمی‌شود.
روش چهارم: نصب با ابزار گشتاور دیجیتال و کنترل هوشمند
در پروژه‌های صنعتی مدرن، از آچارهای گشتاور دیجیتال برای اطمینان از سفتی یکنواخت تمام اتصالات استفاده می‌شود. این روش خطاهای انسانی را تقریباً به صفر می‌رساند.
نکات اجرایی مهم
- همیشه از پیچ و مهره استیل ضدزنگ استفاده کنید.
- قبل از نصب، سطح ریل‌ها را از گردوغبار و روغن پاک کنید.
- گشتاور سفت کردن باید مطابق دستورالعمل سازنده باشد.
- فاصله کلمپ از لبه پنل نباید بیش از ۲۵ میلی‌متر باشد.
- از ترکیب کلمپ و ریل از برندهای متفاوت خودداری کنید.
مقایسه انواع کلمپ پایانی
| نوع کلمپ | جنس بدنه | مقاومت در برابر خوردگی | سرعت نصب | قیمت | کاربرد |
|---|---|---|---|---|---|
| آلومینیومی آنودایز شده | آلومینیوم | بسیار بالا | بالا | متوسط | عمومی و خانگی |
| فولادی گالوانیزه | فولاد | بالا | متوسط | پایین | صنعتی و بادخیز |
| قفل‌دار یکپارچه | آلومینیوم سبک | بسیار بالا | بسیار بالا | بالا | پروژه‌های بزرگ |
| کلمپ ترکیبی با پیچ خودقفل | فولاد و پلیمر | بالا | بالا | متوسط | سیستم‌های قابل تنظیم |
نکات کلیدی
- بهترین نوع کلمپ پایانی پنل خورشیدی مدل‌های آلومینیومی آنودایز شده هستند که دوام بالا و نصب آسان دارند.
- برای نصب کلمپ پایانی، ابتدا پنل را روی ریل تراز کنید و سپس کلمپ را با گشتاور استاندارد محکم ببندید.
- خطای متداول در نصب کلمپ پایانی، سفت کردن بیش از حد پیچ‌ها و آسیب به قاب پنل است.
- سیستم‌های قفل‌دار جدید، زمان نصب کلمپ را تا ۵۰٪ کاهش داده و دقت تراز را افزایش می‌دهند.
سوالات متداول
۱. کلمپ پایانی چیست؟
کلمپ پایانی قطعه‌ای فلزی است که برای فیکس کردن پنل آخر در هر ردیف استفاده می‌شود و مانع حرکت یا لغزش آن می‌گردد.
۲. بهترین نوع کلمپ برای سیستم خورشیدی کدام است؟
مدل‌های آلومینیومی آنودایز شده به دلیل وزن کم، مقاومت بالا و نصب سریع بهترین گزینه محسوب می‌شوند.
۳. آیا می‌توان از کلمپ فولادی در پروژه‌های کوچک استفاده کرد؟
بله، در صورتی که رطوبت محیط کنترل شود، کلمپ فولادی گالوانیزه گزینه‌ای اقتصادی و بادوام است.
۴. فاصله استاندارد کلمپ پایانی تا لبه پنل چقدر است؟
حداکثر ۲۵ میلی‌متر تا از ایجاد فشار اضافی یا شکستگی قاب جلوگیری شود.
۵. چگونه می‌توان از کیفیت کلمپ اطمینان حاصل کرد؟
وجود گواهی ISO 9001 یا IEC Test Report روی محصول نشانه کیفیت و دوام بالاست.
۶. آیا کلمپ پایانی قابل استفاده مجدد است؟
بله، در صورتی که آسیب فیزیکی ندیده باشد و رزوه پیچ سالم باشد می‌توان آن را در پروژه‌های بعدی به کار برد.

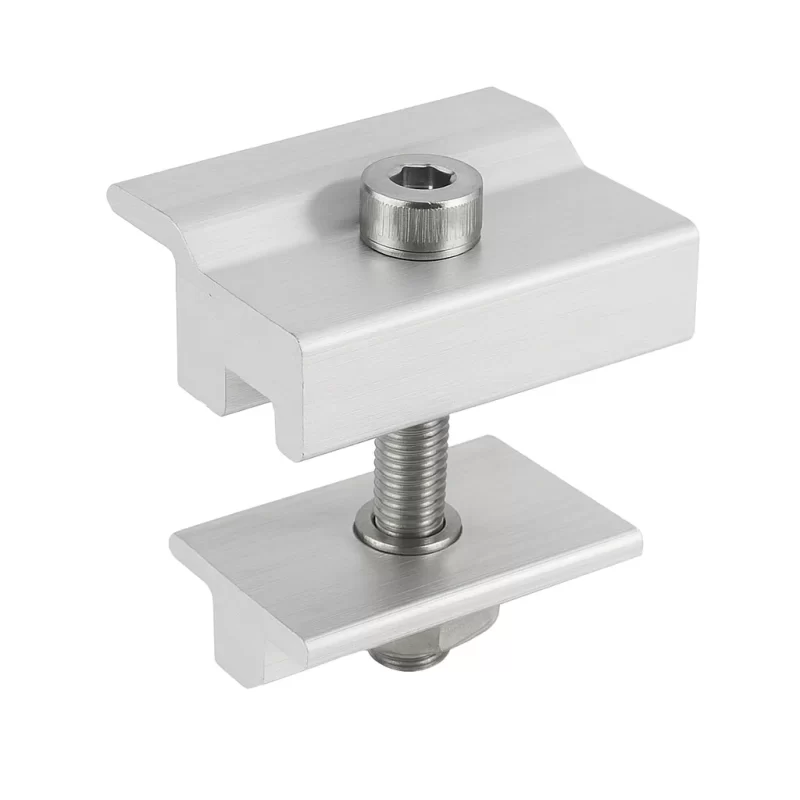

۷. تفاوت کلمپ پایانی با کلمپ میانی چیست؟
کلمپ پایانی پنل انتهایی را مهار می‌کند، در حالی‌که کلمپ میانی بین دو پنل قرار گرفته و هر دو را نگه می‌دارد.
