مقدمه
در سیستم‌های خورشیدی، اتصالات کوچک اما حیاتی مانند کلمپ میانی پنل خورشیدی نقش بزرگی در ایمنی، طول عمر و بازده نیروگاه دارند. اگر این قطعه با طراحی غیراستاندارد نصب شود، احتمال لغزش، شکست یا کاهش راندمان ماژول‌ها وجود دارد. بسیاری از نصابان و شرکت‌های EPC در سال‌های اخیر به استفاده از کلمپ‌های آلومینیومی استاندارد با روکش ضد خوردگی روی آورده‌اند تا استحکام سازه و امنیت نصب را افزایش دهند. در این مقاله تمام نکات فنی، انواع کلمپ‌ها، معیارهای خرید و اشتباهات رایج در انتخاب این قطعه بررسی می‌شود.
کلمپ میانی چیست و چه کاربردی دارد؟

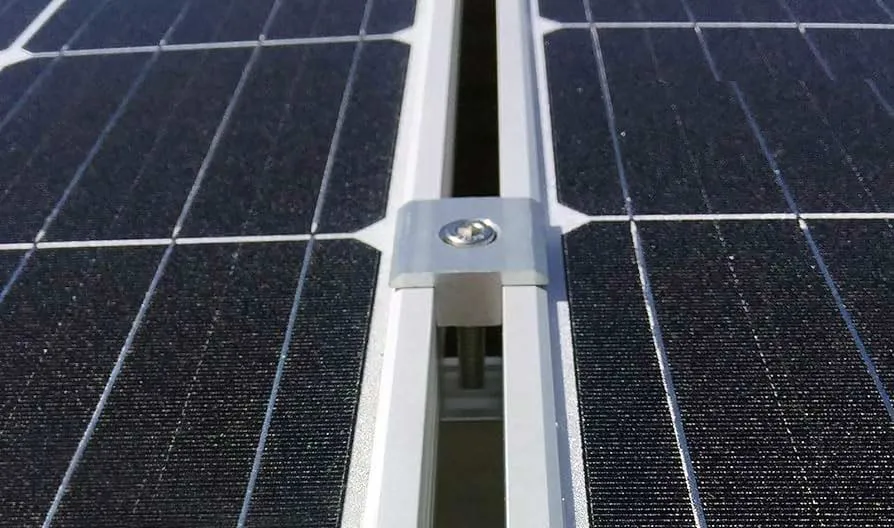

کلمپ میانی قطعه‌ای فلزی است که برای اتصال پنل‌های خورشیدی در ردیف‌های مجاور به‌کار می‌رود. این قطعه در بین دو ماژول نصب می‌شود تا آن‌ها را در جای خود محکم نگه دارد. طراحی صحیح آن باید به گونه‌ای باشد که فشار به شیشه پنل وارد نکند و در عین حال در برابر باد، باران و ارتعاش مقاوم باشد. بر اساس استاندارد IEC 61215:2024، استفاده از کلمپ‌های آلومینیومی با آنودایز ضد خوردگی در سازه‌های خورشیدی الزامی است.

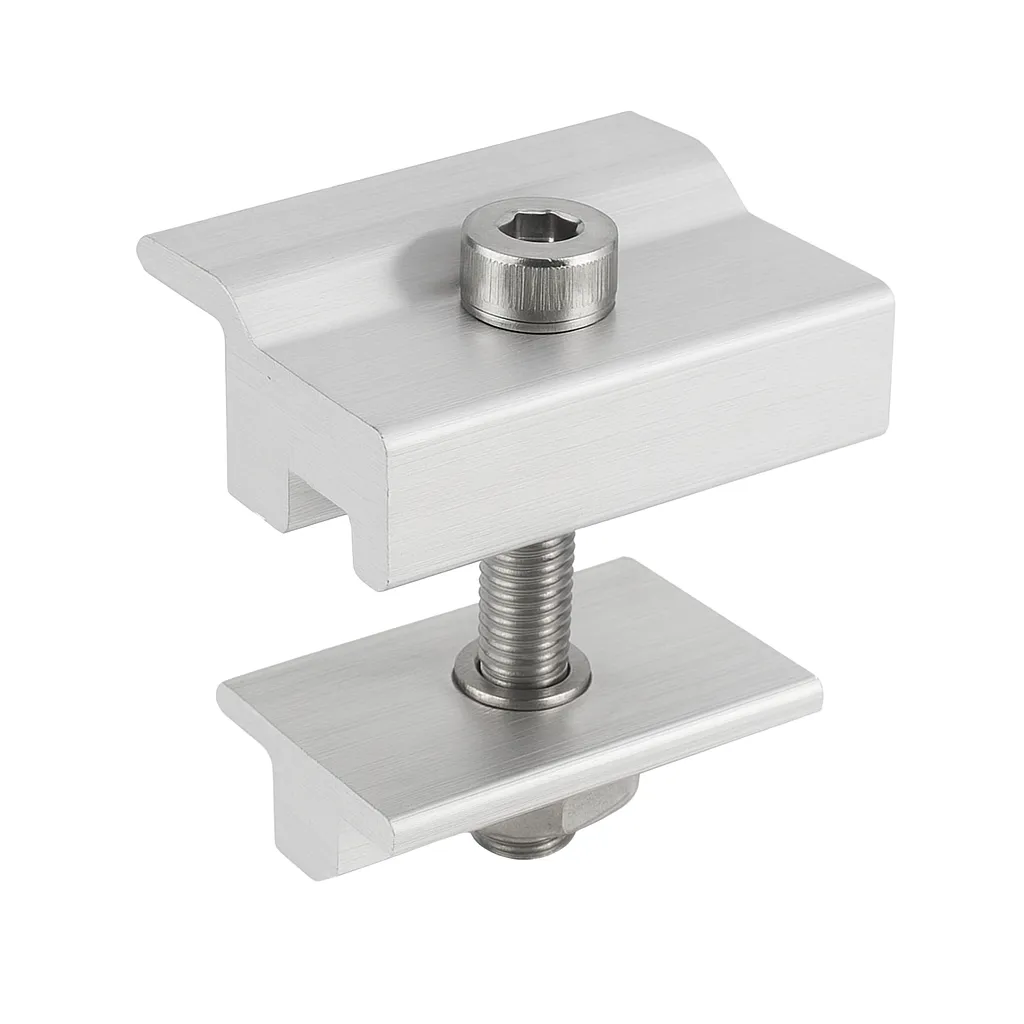

ویژگی‌های یک کلمپ میانی استاندارد
- ساخته شده از آلومینیوم 6063-T5 با مقاومت بالا
- دارای پیچ استیل ضد زنگ (A2 یا A4)
- طراحی دقیق برای جلوگیری از لقی ماژول‌ها
- پوشش سطحی آنودایز یا الکترواستاتیک برای مقاومت در برابر UV
- ابعاد متناسب با ضخامت فریم پنل (معمولاً ۳۰ تا ۴۰ میلی‌متر)
مراحل نصب کلمپ میانی
۱. آماده‌سازی سازه و پروفیل
سطوح پروفیل باید تمیز و بدون چربی باشند. محل قرارگیری پنل‌ها با تراز لیزری مشخص شده و فاصله ماژول‌ها دقیقاً تنظیم می‌شود.
۲. قرار دادن کلمپ بین دو ماژول
کلمپ در فاصله میان دو پنل قرار گرفته و پیچ از قسمت فوقانی بسته می‌شود. استفاده از آچار ترک‌متر برای سفت کردن یکنواخت توصیه می‌شود.
۳. کنترل تراز و محکم‌کاری نهایی
پس از بستن تمام کلمپ‌ها، خط ماژول‌ها از نظر تراز و زاویه بررسی می‌شود تا هیچ فشاری به قاب شیشه‌ای وارد نشود.
اشتباهات رایج در نصب کلمپ میانی
۱. استفاده از پیچ آهنی یا روکش‌دار غیر استاندارد
۲. نصب بدون کنترل گشتاور پیچ
۳. انتخاب ابعاد اشتباه نسبت به ضخامت پنل
۴. عدم توجه به فاصله حرارتی بین ماژول‌ها
۵. استفاده از آلیاژ ضعیف یا بدون پوشش ضد خوردگی
بر اساس گزارش SolarTech 2025، بیش از ۴۵٪ آسیب‌های مکانیکی پنل‌ها در مراحل نصب، ناشی از استفاده از کلمپ غیراستاندارد بوده است.
بهترین مدل‌های کلمپ میانی (پیشنهاد ۲۰۲۵)
آلومینیومی آنودایز 6063
- دوام بسیار بالا در برابر زنگ‌زدگی
- وزن سبک و نصب سریع
- مناسب برای نیروگاه‌های مقیاس متوسط و بزرگ
استیل ضد زنگ A2
- مقاومت عالی در مناطق مرطوب و ساحلی
- طراحی یکپارچه و بدون نیاز به آب‌بندی اضافی
- عمر مفید بیش از ۲۰ سال
ترکیبی آلومینیوم و استیل
- انتقال بار یکنواخت و کاهش فشار نقطه‌ای
- ایده‌آل برای سازه‌های خورشیدی صنعتی با زاویه زیاد
نکات مهم هنگام خرید کلمپ میانی پنل خورشیدی
- برند و استاندارد ساخت را بررسی کنید (ISO 9001، IEC)
- مطمئن شوید که ابعاد دقیق با فریم پنل شما سازگار است
- پیچ و مهره‌ها حتماً باید استیل ضد زنگ باشند
- اگر پروژه در فضای باز است، از نوع آنودایز استفاده کنید
- از فروشنده ضمانت کیفیت و تست فنی درخواست کنید
مزایای استفاده از کلمپ‌های استاندارد
- افزایش عمر مفید پنل‌ها تا ۲۵ سال
- جلوگیری از لرزش و شکست در اثر باد شدید
- سهولت در تعمیر و جابه‌جایی پنل‌ها
- نصب سریع‌تر و دقیق‌تر در پروژه‌های بزرگ
- حفظ ظاهر منظم و تراز نیروگاه
جدول مقایسه متریال در کلمپ‌ها
| نوع متریال | مقاومت در برابر خوردگی | وزن | قیمت | عمر مفید | کاربرد |
|---|---|---|---|---|---|
| آلومینیوم آنودایز | بسیار بالا | سبک | متوسط | ۲۰ سال | عمومی و صنعتی |
| استیل ضد زنگ | بسیار بالا | سنگین‌تر | بالا | ۲۵ سال | مناطق مرطوب |
| آلومینیوم ساده | متوسط | سبک | پایین | ۱۰ سال | پروژه‌های کوچک |
نکات کلیدی
- بهترین گزینه برای خرید کلمپ میانی پنل خورشیدی، مدل آلومینیومی آنودایز با پیچ استیل ضد زنگ است که مقاومت و طول عمر بالایی دارد.
- کلمپ میانی قطعه‌ای است که پنل‌های مجاور را روی سازه ثابت می‌کند و از لغزش یا لرزش آن‌ها جلوگیری می‌کند.
- برای نصب استاندارد، باید گشتاور پیچ دقیق تنظیم شود تا به قاب پنل فشاری وارد نشود.
- استفاده از کلمپ‌های غیراستاندارد، یکی از دلایل اصلی شکست ماژول در نیروگاه‌های خورشیدی است.
سوالات متداول
۱. کلمپ میانی چه وظیفه‌ای در سیستم خورشیدی دارد؟
برای نگهداری و تثبیت پنل‌ها بین ردیف‌ها استفاده می‌شود تا هیچ حرکت یا لرزشی ایجاد نشود.
۲. بهترین متریال برای کلمپ چیست؟
آلومینیوم آنودایز و استیل ضد زنگ بهترین گزینه‌ها برای مقاومت بالا و ماندگاری طولانی هستند.
۳. آیا اندازه کلمپ برای همه پنل‌ها یکسان است؟
خیر، باید بر اساس ضخامت قاب پنل (۳۰، ۳۵ یا ۴۰ میلی‌متر) انتخاب شود.
۴. چگونه می‌توان از استاندارد بودن کلمپ اطمینان پیدا کرد؟
با بررسی گواهی ISO و مشخصات فنی ارائه‌شده توسط تولیدکننده.
۵. نصب اشتباه کلمپ چه پیامدی دارد؟
می‌تواند باعث شکست قاب، کاهش راندمان و افزایش هزینه‌های تعمیر شود.
۶. آیا امکان سفارش سفارشی وجود دارد؟
بله، بسیاری از تولیدکنندگان معتبر امکان تولید با ابعاد خاص پروژه را دارند.
۷. تفاوت کلمپ ابتدایی و میانی چیست؟
کلمپ ابتدایی در انتهای ردیف نصب می‌شود، اما کلمپ میانی بین دو پنل مجاور قرار دارد.
