مقدمه
در نصب پنل‌های خورشیدی، استفاده از کلمپ‌های استاندارد نقش کلیدی در ایمنی، ثبات و طول عمر سیستم دارد. کلمپ‌ها وظیفه ثابت نگه داشتن پنل‌ها روی سازه‌های فلزی یا فریم‌های آلومینیومی را بر عهده دارند و به دو دسته اصلی میانی و نهایی تقسیم می‌شوند. انتخاب صحیح، جنس مقاوم و نصب دقیق کلمپ‌ها باعث افزایش بازدهی سیستم، جلوگیری از جابه‌جایی پنل‌ها و کاهش هزینه‌های تعمیر و نگهداری می‌شود. در این مقاله با معرفی انواع کلمپ خورشیدی، ویژگی‌های فنی، روش نصب و نکات خرید آن آشنا می‌شوید.
کلمپ پنل خورشیدی چیست و چرا اهمیت دارد؟
کلمپ‌های خورشیدی قطعات فلزی یا آلومینیومی هستند که لبه پنل‌های خورشیدی را به ریل یا فریم اتصال می‌دهند. کلمپ‌ها ضمن حفظ فاصله استاندارد بین پنل‌ها، فشار و تنش ناشی از باد و بار برف را تحمل می‌کنند. بر اساس استانداردهای IEC 61215 و IEC 61730، استفاده از کلمپ با کیفیت مناسب باعث افزایش عمر مفید پنل‌ها تا بیش از ۲۵ سال و کاهش ریسک آسیب ناشی از حرکت یا سقوط آن‌ها می‌شود.
انواع کلمپ خورشیدی

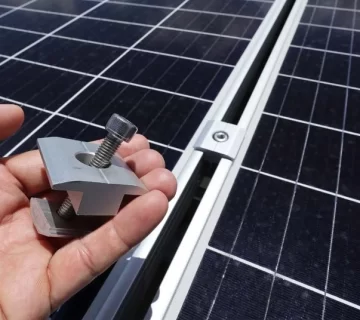

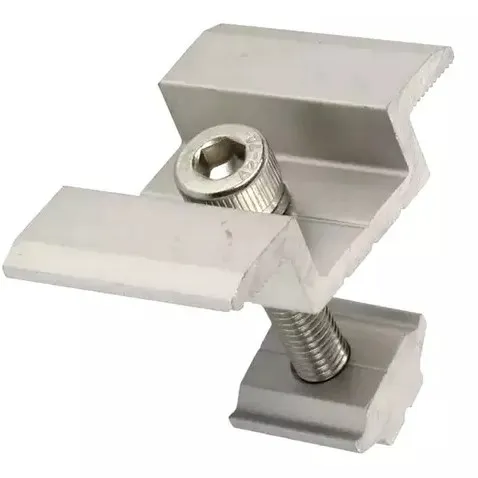

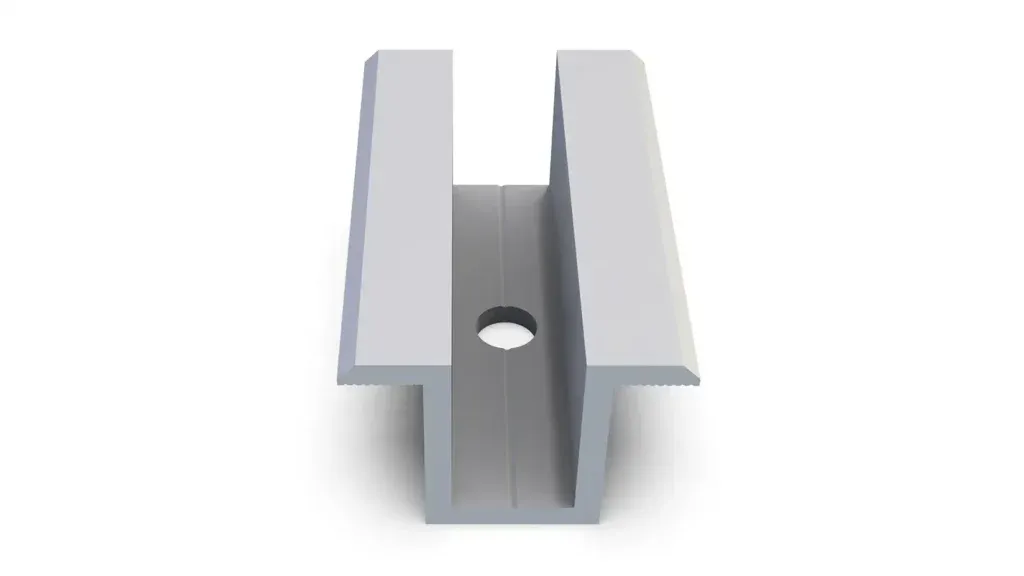

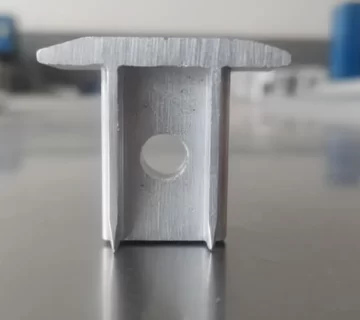

۱. کلمپ میانی (Mid Clamp)
- برای اتصال پنل‌های مجاور به ریل استفاده می‌شود
- فشار را بین دو پنل توزیع می‌کند
- معمولا از آلومینیوم یا فولاد ضدزنگ ساخته می‌شود
- ارتفاع و ضخامت آن باید با نوع پنل هماهنگ باشد

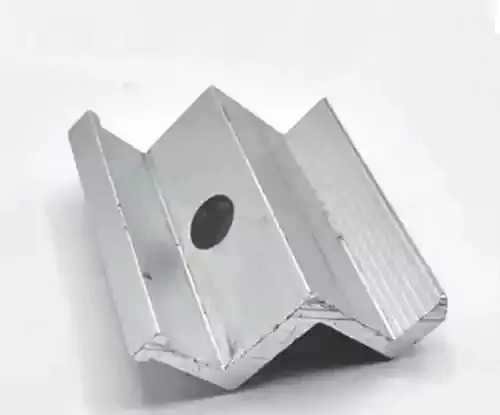

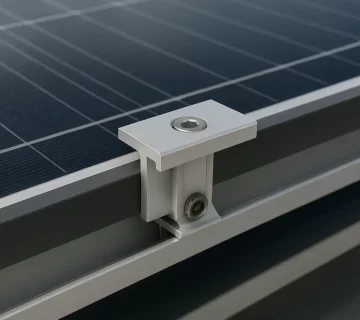

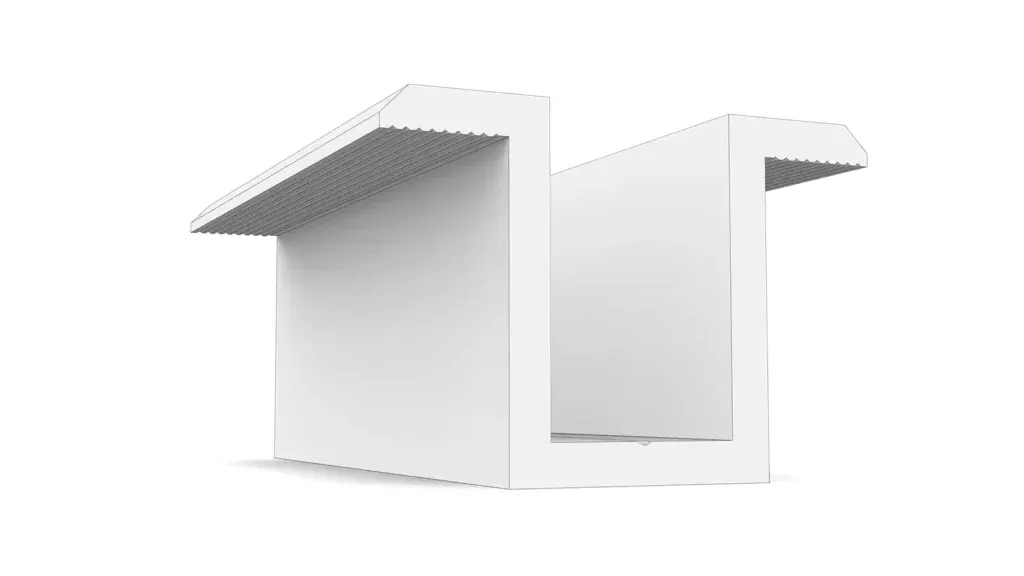

۲. کلمپ نهایی (End Clamp)
- برای تثبیت لبه‌های انتهایی پنل‌ها کاربرد دارد
- مانع لغزش و جابجایی پنل‌ها در طول ریل می‌شود
- جنس مقاوم در برابر خوردگی و UV دارد
مشخصات فنی مهم در انتخاب کلمپ
- جنس: آلومینیوم آنودایز شده یا استیل ضدزنگ 304
- طول و ارتفاع: متناسب با ضخامت پنل (معمولاً ۳۰ تا ۴۰ میلی‌متر)
- تحمل بار باد: حداقل ۲۴۰۰ پاسکال برای مناطق پرباد
- مقاومت در برابر خوردگی و رطوبت
- وزن سبک برای کاهش بار روی سازه و فونداسیون
مراحل نصب کلمپ‌های پنل خورشیدی
۱. آماده‌سازی ریل و سازه
- بررسی تراز و فاصله ریل‌ها
- اطمینان از محکم بودن فریم و پیچ‌ها
- نصب ریل‌ها بر اساس نقشه اجرایی و زاویه بهینه

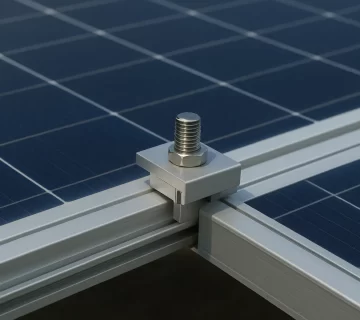

۲. نصب کلمپ میانی
- قرار دادن پنل‌ها کنار هم روی ریل
- قرار دادن کلمپ بین دو پنل
- سفت کردن پیچ‌ها با گشتاور استاندارد (معمولاً ۸ تا ۱۲ نیوتن‌متر)

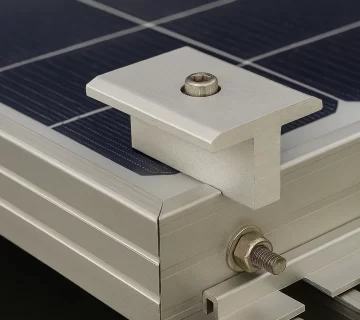

۳. نصب کلمپ نهایی
- قرار دادن پنل انتهایی در جای مناسب
- تثبیت با کلمپ نهایی و پیچ مخصوص
- اطمینان از فاصله استاندارد بین پنل و انتهای ریل
۴. کنترل نهایی
- بررسی تراز و زاویه پنل‌ها
- اطمینان از عدم حرکت پنل‌ها در اثر فشار دست
- بررسی یکدست بودن تمام کلمپ‌ها و پیچ‌ها
نکات مهم در خرید کلمپ پنل
- انتخاب کلمپ سازگار با ضخامت پنل و نوع ریل
- استفاده از کلمپ‌های ضدزنگ و مقاوم در برابر UV
- خرید از برندهای معتبر با استانداردهای بین‌المللی
- اطمینان از وجود پیچ و واشر با کیفیت همراه کلمپ
- بررسی امکان نصب آسان و عدم نیاز به ابزار خاص
خطاهای رایج در نصب کلمپ
- استفاده از کلمپ با طول یا ارتفاع نامتناسب با پنل
- سفت کردن بیش از حد پیچ‌ها که باعث ترک پنل می‌شود
- نصب نادرست کلمپ نهایی و ایجاد فاصله غیر استاندارد
- عدم استفاده از واشر ضد خوردگی در محل پیچ‌ها
- عدم بررسی تراز و زاویه صحیح ریل‌ها قبل از نصب
مزایای استفاده از کلمپ استاندارد
- افزایش ایمنی و ثبات پنل‌ها
- کاهش خطر آسیب به پنل در برابر باد و باران
- نصب سریع و بدون نیاز به ابزار سنگین
- طول عمر بالاتر سیستم خورشیدی
- کاهش هزینه‌های نگهداری و تعمیرات

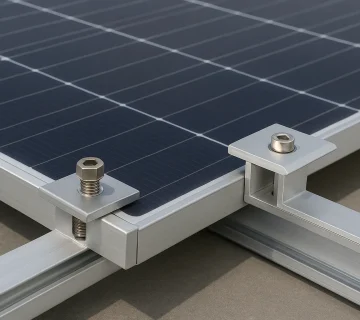

مقایسه کلمپ میانی و نهایی (جدول)
| نوع کلمپ | کاربرد | جنس | نکته مهم |
|---|---|---|---|
| میانی | اتصال پنل‌ها | آلومینیوم/استیل | توزیع فشار بین پنل‌ها |
| نهایی | تثبیت لبه‌ها | آلومینیوم/استیل | جلوگیری از لغزش انتهای پنل |
نکات کلیدی
- کلمپ میانی پنل خورشیدی فشار بین دو پنل را تحمل می‌کند و حرکت آن‌ها را روی ریل محدود می‌کند.
- کلمپ نهایی لبه‌های انتهایی پنل را ثابت نگه می‌دارد و مانع جابجایی یا افتادن پنل می‌شود.
- انتخاب کلمپ با جنس مقاوم و استاندارد، طول عمر سیستم خورشیدی را افزایش می‌دهد.
- نصب صحیح کلمپ‌ها باعث افزایش ایمنی، کاهش هزینه نگهداری و تثبیت زاویه بهینه پنل‌ها می‌شود.
سوالات متداول
۱. کلمپ پنل خورشیدی چیست؟
قطعه‌ای فلزی یا آلومینیومی برای ثابت نگه داشتن پنل روی ریل یا سازه است.
۲. تفاوت کلمپ میانی و نهایی چیست؟
کلمپ میانی بین دو پنل قرار می‌گیرد و فشار را توزیع می‌کند، کلمپ نهایی لبه‌های انتهایی پنل را تثبیت می‌کند.
۳. جنس مناسب کلمپ چیست؟
آلومینیوم آنودایز شده یا استیل ضدزنگ 304 با مقاومت بالا در برابر خوردگی و UV.
۴. هر چند وقت یک‌بار باید کلمپ‌ها بررسی شوند؟
حداقل سالی یک‌بار و پس از وزش باد شدید یا برف سنگین.
۵. آیا نصب کلمپ نیاز به ابزار خاص دارد؟
خیر، اغلب با آچار ترکمتردار استاندارد قابل نصب است.
۶. چه نکاتی در خرید کلمپ مهم است؟
سازگاری با ضخامت پنل، مقاومت در برابر خوردگی، استاندارد بین‌المللی و برند معتبر.
