انتخاب یو چنل مناسب فقط به اندازه کلی پروفیل محدود نمیشود؛ ارتفاع، عرض و ضخامت سه پارامتر اصلی هستند که ظرفیت باربری، میزان خمش، وزن، نحوه اتصال و کاربرد نهایی پروفیل را تعیین میکنند. انتخاب اشتباه هر یک از این ابعاد میتواند باعث کاهش استحکام سازه، تغییر شکل پروفیل یا افزایش غیرضروری هزینه شود.
بهطور خلاصه، ارتفاع یو چنل بیشتر با عمق مقطع و مقاومت آن در برابر خمش ارتباط دارد، عرض بالها روی سطح اتصال و نحوه انتقال نیرو اثر میگذارد و ضخامت ورق یا دیواره، نقش مهمی در مقاومت موضعی، وزن و دوام قطعه دارد. بنابراین برای انتخاب دقیق، باید این سه مشخصه را همزمان و متناسب با بار، دهانه، جنس، روش اتصال و شرایط محیطی بررسی کرد.

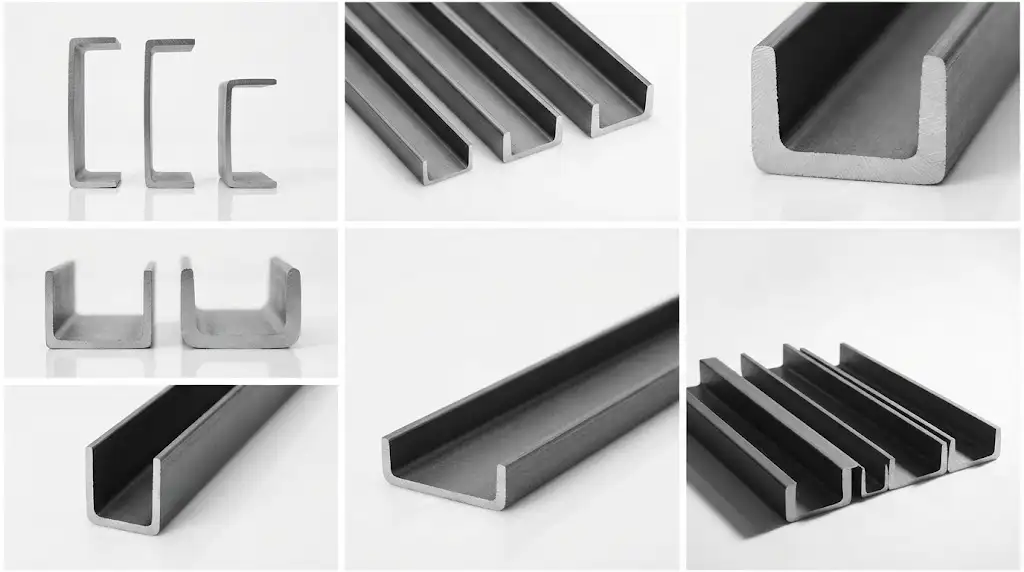

یو چنل چیست و چه کاربردی دارد؟
یو چنل یا پروفیل U شکل، مقطعی فلزی است که از یک جان و دو بال تشکیل میشود. شکل هندسی آن باعث میشود نسبت به یک ورق تخت، مقاومت و سختی بیشتری در برابر برخی نیروها داشته باشد.
این پروفیل در صنایع مختلف مورد استفاده قرار میگیرد؛ از جمله:
- ساخت شاسی و فریم فلزی
- سازههای صنعتی
- تجهیزات تأسیساتی
- تابلوها و محفظههای فلزی
- سیستمهای نگهدارنده
- ماشینآلات
- سازههای سبک
- تجهیزات خورشیدی
- ساخت پایه و قاب
- پروژههای ساختمانی
البته هر یو چنلی برای تمام کاربردها مناسب نیست. جنس فولاد، آلومینیوم یا استیل، ابعاد مقطع و ضخامت آن باید بر اساس شرایط واقعی استفاده انتخاب شود.
تفاوت ارتفاع، عرض و ضخامت یو چنل چیست؟
ارتفاع یو چنل عمق مقطع را مشخص میکند و افزایش آن معمولاً میتواند ممان اینرسی و مقاومت خمشی مقطع را افزایش دهد. عرض یو چنل سطح بالها برای اتصال و انتقال نیرو را تعیین میکند، در حالی که ضخامت بیشتر معمولاً موجب افزایش مقاومت موضعی، وزن و ظرفیت تحمل بار میشود؛ بنابراین انتخاب این سه پارامتر باید همزمان انجام گیرد.
ارتفاع یو چنل چه نقشی دارد؟
ارتفاع یا عمق یو چنل فاصله بین قسمت بیرونی جان و لبه بالهاست. این اندازه یکی از مهمترین مشخصات هندسی پروفیل به شمار میرود.
وقتی ارتفاع مقطع افزایش پیدا میکند، توزیع سطح مقطع نسبت به محور خمش تغییر میکند. در بسیاری از شرایط، همین موضوع باعث افزایش ممان اینرسی و مدول مقطع میشود و پروفیل توان بیشتری برای مقابله با خمش پیدا میکند.
به زبان ساده، اگر دو یو چنل از جنس و ضخامت مشابه داشته باشیم، اما یکی ارتفاع بیشتری داشته باشد، الزاماً وزن تنها عامل تعیینکننده عملکرد نیست؛ هندسه عمیقتر میتواند مقاومت خمشی بیشتری ایجاد کند.
چه زمانی ارتفاع بیشتر لازم است؟
اگر پروفیل قرار است بهعنوان تیر یا عضو نگهدارنده تحت بار خمشی قرار گیرد، ارتفاع مقطع اهمیت بیشتری پیدا میکند. دهانه بلند، بار متمرکز یا بار گسترده از عواملی هستند که ممکن است نیاز به مقطع عمیقتر را افزایش دهند.
البته افزایش ارتفاع همیشه بهترین راهحل نیست. محدودیت فضای نصب، روش اتصال و احتمال کمانش بالها نیز باید بررسی شود.
عرض یو چنل چه تأثیری دارد؟
عرض یو چنل معمولاً به اندازه بالهای پروفیل اشاره دارد. این بخش، سطح مناسبی برای اتصال به سایر اجزا فراهم میکند و در برخی کاربردها نقش مهمی در پایداری و انتقال نیرو دارد.
پروفیلی با بالهای عریضتر میتواند سطح تماس بیشتری برای پیچ، پرچ، جوش یا سایر روشهای اتصال ایجاد کند. چنین ویژگیای در شاسیسازی و ساخت قابهای صنعتی اهمیت زیادی دارد.
از طرف دیگر، افزایش عرض بدون توجه به ضخامت و هندسه کلی ممکن است وزن و هزینه را بالا ببرد، بدون اینکه افزایش عملکرد متناسبی ایجاد کند.
عرض مناسب چگونه تعیین میشود؟
نوع اتصال اولین موضوعی است که باید بررسی شود. اگر اتصال با پیچ انجام میشود، فضای کافی برای سوراخکاری، قرارگیری واشر و نصب ابزار باید وجود داشته باشد.
چنانچه پروفیل در یک قاب یا محفظه قرار گیرد، محدودیت ابعادی نیز اهمیت پیدا میکند. بنابراین عرض باید هم با نیاز مکانیکی و هم با فضای نصب سازگار باشد.
ضخامت یو چنل چرا اهمیت دارد؟
ضخامت، فاصله بین سطوح ورق یا دیواره مقطع است و مستقیماً روی وزن، مقاومت و دوام پروفیل اثر میگذارد.
افزایش ضخامت معمولاً باعث افزایش سطح مقطع و مقاومت قطعه میشود. علاوه بر مقاومت کلی، ضخامت مناسب میتواند مقاومت در برابر تغییر شکل موضعی، آسیب هنگام سوراخکاری و برخی انواع کمانش را نیز بهبود دهد.
با این حال، ضخامت بیشتر همیشه به معنای انتخاب بهتر نیست. استفاده از ورق بیش از نیاز باعث افزایش وزن، هزینه مواد اولیه، هزینه حمل و گاهی دشوارتر شدن فرآیند ساخت و نصب میشود.
تفاوت اصلی ارتفاع، عرض و ضخامت در یک نگاه
| پارامتر | نقش اصلی | اثر افزایش اندازه |
|---|---|---|
| ارتفاع | افزایش عمق مقطع و مقاومت خمشی | معمولاً افزایش سختی خمشی |
| عرض | افزایش سطح بال و فضای اتصال | بهبود سطح اتصال و پایداری |
| ضخامت | افزایش سطح مقطع و مقاومت دیواره | افزایش مقاومت و وزن |
| جنس | تعیین خواص مکانیکی و خوردگی | تغییر ظرفیت و دوام |
| طول | تعیین شرایط بارگذاری و دهانه | افزایش حساسیت به خمش |
این جدول یک راهنمای اولیه است و برای طراحی سازهای، محاسبات دقیق مقطع و بارگذاری همچنان ضروری خواهد بود.
رابطه ارتفاع با مقاومت خمشی یو چنل
مقاومت یک مقطع در برابر خمش فقط به وزن آن وابسته نیست. نحوه توزیع ماده نسبت به محور خنثی نیز اهمیت دارد.
در طراحی مهندسی، پارامترهایی مانند ممان دوم سطح یا ممان اینرسی و مدول مقطع برای بررسی رفتار خمشی استفاده میشوند. افزایش عمق مقطع در جهت مناسب میتواند فاصله ماده از محور خنثی را افزایش دهد و در نتیجه سختی خمشی را بالا ببرد.
همین اصل یکی از دلایل استفاده از مقاطع U شکل، C شکل و سایر مقاطع مهندسیشده در ساخت سازههاست.
نقش ضخامت در کمانش موضعی
بال و جان یو چنل ممکن است تحت فشار یا نیروهای ترکیبی دچار تغییر شکل موضعی شوند. این پدیده با نسبت عرض به ضخامت و شرایط تکیهگاهی ارتباط دارد.
اگر ورق بسیار نازک باشد، حتی زمانی که ظرفیت کلی مقطع مناسب به نظر میرسد، امکان کمانش موضعی افزایش پیدا میکند. به همین دلیل در طراحی اعضای فولادی، نسبتهای هندسی اجزای مقطع و طبقهبندی مقطع باید مورد توجه قرار گیرند.
برای مقاطع سازهای، استفاده از الزامات استاندارد مربوط به طراحی اعضای فولادی و کنترل کمانش اهمیت ویژهای دارد.
جنس یو چنل در کنار ابعاد اهمیت دارد
دو پروفیل با ابعاد کاملاً یکسان میتوانند عملکرد مکانیکی متفاوتی داشته باشند، اگر از مواد متفاوت ساخته شده باشند.
یو چنل فولادی
فولاد به دلیل استحکام و دسترسی گسترده، یکی از گزینههای متداول است. برای محیطهای معمولی میتوان از فولاد کربنی با پوشش مناسب استفاده کرد.
یو چنل گالوانیزه
در محیطهایی که احتمال تماس با رطوبت وجود دارد، پوشش روی میتواند حفاظت مناسبی در برابر خوردگی ایجاد کند. کیفیت پوشش و شرایط محیطی باید متناسب باشند.
یو چنل استیل
فولاد زنگنزن برای محیطهای خورنده یا کاربردهایی که مقاومت خوردگی اهمیت بالایی دارد، گزینه مناسبی است. نوع گرید استیل باید بر اساس شرایط محیط انتخاب شود.
یو چنل آلومینیومی
وزن کم و مقاومت مناسب در برابر خوردگی از مزایای آلومینیوم است. با این حال، خواص مکانیکی آن با فولاد متفاوت بوده و طراحی باید بر اساس مشخصات واقعی آلیاژ انجام شود.
چگونه یو چنل مناسب را مرحلهبهمرحله انتخاب کنیم؟
گام اول: کاربرد را مشخص کنید
ابتدا تعیین کنید پروفیل قرار است تیر، قاب، پایه، نگهدارنده یا بخشی از یک تجهیز باشد. نوع عملکرد، ابعاد موردنیاز را مشخص میکند.
گام دوم: بارگذاری را تعیین کنید
وزن قطعات، بارهای ثابت، بارهای متحرک، ضربه، ارتعاش، باد و سایر نیروهای احتمالی را مشخص کنید.
گام سوم: دهانه و شرایط تکیهگاهی را بررسی کنید
طول آزاد پروفیل و نحوه اتصال دو سر آن تأثیر زیادی بر خمش و تغییر شکل دارد. یک مقطع ممکن است در دهانه کوتاه کاملاً مناسب باشد، اما همان مقطع در دهانه بلند عملکرد مطلوبی نداشته باشد.
گام چهارم: ارتفاع مقطع را انتخاب کنید
اگر خمش معیار اصلی باشد، عمق مقطع یکی از نخستین پارامترهایی است که باید بررسی شود. انتخاب ارتفاع باید همراه با کنترل فضای نصب و پایداری مقطع انجام شود.
گام پنجم: عرض بالها را تعیین کنید
عرض باید برای اتصال، انتقال نیرو و محدودیتهای هندسی کافی باشد. در اتصالات پیچی، محل سوراخها و ابعاد واشر نیز باید در نظر گرفته شوند.
گام ششم: ضخامت را تعیین کنید
ضخامت باید به اندازهای باشد که مقاومت موردنیاز را تأمین کند و در عین حال وزن و هزینه غیرضروری ایجاد نکند.
گام هفتم: جنس و پوشش را انتخاب کنید
شرایط محیطی، دما، رطوبت، مواد شیمیایی و احتمال خوردگی، انتخاب جنس و پوشش را تعیین میکنند.
۵ راهکار کاربردی برای انتخاب یو چنل
۱. فقط به وزن پروفیل توجه نکنید
وزن بیشتر همیشه به معنی عملکرد بهتر نیست. هندسه مقطع و توزیع ماده میتواند تأثیر قابلتوجهی بر مقاومت خمشی داشته باشد.
۲. ابتدا نوع بار را مشخص کنید
پروفیلی که برای بار کششی مناسب است ممکن است برای بار خمشی یا فشار محوری انتخاب ایدهآلی نباشد. نوع بارگذاری باید قبل از انتخاب مقطع مشخص شود.
۳. اتصال را همزمان با مقطع طراحی کنید
سوراخکاری، جوش، پیچ و مهره یا بست میتوانند رفتار عضو را تغییر دهند. کاهش سطح مقطع در محل سوراخ یا تمرکز تنش اطراف اتصال نباید نادیده گرفته شود.
۴. شرایط محیطی را در نظر بگیرید
برای محیطهای مرطوب، ساحلی یا صنعتی، مقاومت خوردگی اهمیت بیشتری پیدا میکند. انتخاب ضخامت مناسب بدون توجه به خوردگی ممکن است عمر واقعی قطعه را کاهش دهد.
۵. از انتخاب بیش از حد بزرگ پرهیز کنید
مقطع بزرگتر همیشه انتخاب اقتصادی نیست. اگر محاسبات نشان دهد مقطع سبکتر نیاز پروژه را تأمین میکند، استفاده از پروفیل سنگینتر تنها هزینه و وزن را افزایش خواهد داد.
خطاهای رایج هنگام انتخاب یو چنل
یکی از اشتباهات متداول، انتخاب پروفیل فقط بر اساس ارتفاع است. افزایش ارتفاع ممکن است مقاومت خمشی را بهبود دهد، اما اگر ضخامت ناکافی باشد، مشکلاتی مانند کمانش موضعی یا تغییر شکل بالها همچنان وجود خواهند داشت.
از سوی دیگر، بعضی خریداران تصور میکنند ضخامت بیشتر تمام مشکلات سازهای را حل میکند. چنین دیدگاهی هندسه مقطع، طول دهانه و نوع بار را نادیده میگیرد.
اندازهگیری ناقص نیز میتواند باعث انتخاب اشتباه شود. هنگام سفارش باید مشخص شود که ابعاد اعلامشده مربوط به اندازه اسمی یا واقعی پروفیل است و تلرانسهای تولیدی چگونه تعریف شدهاند.
نادیده گرفتن کیفیت متریال، نوع پوشش، خوردگی، روش اتصال و شرایط نصب نیز از خطاهای مهم محسوب میشود.
سناریوی اجرایی؛ انتخاب یو چنل برای ساخت شاسی
فرض کنید قرار است یک شاسی فلزی برای نگهداری تجهیزات صنعتی ساخته شود. وزن تجهیزات، طول دهانه، نقاط اتصال و میزان ارتعاش مشخص است.
در مرحله نخست، بارهای وارد بر شاسی محاسبه میشوند. سپس با توجه به دهانه و خمش مجاز، چند مقطع U شکل اولیه انتخاب خواهد شد.
مقاطع پیشنهادی از نظر ارتفاع، عرض و ضخامت مقایسه میشوند. اگر یک یو چنل با ارتفاع بیشتر و ضخامت متوسط بتواند سختی موردنیاز را تأمین کند، ممکن است نسبت به پروفیل کوتاهتر و بسیار ضخیم، گزینه مناسبتری باشد.
پس از آن، محل پیچها یا جوشها بررسی میشود. در نهایت نیز مقاومت خوردگی و شرایط محیطی برای انتخاب پوشش یا جنس مناسب مورد توجه قرار میگیرد.
استانداردها و تلرانسهای ابعادی یو چنل
در خرید پروفیل فلزی، تنها ابعاد اسمی کافی نیست. استاندارد تولید میتواند الزامات مربوط به ابعاد، تلرانسها، خواص مکانیکی و کیفیت سطح را تعیین کند.
برای مقاطع فولادی، بسته به نوع پروفیل و کاربرد، استانداردهای مختلف ASTM، EN، ISO یا استانداردهای ملی میتوانند مورد استفاده قرار گیرند. بنابراین بهتر است هنگام خرید، استاندارد دقیق محصول و گرید متریال در پیشفاکتور یا برگه مشخصات فنی ثبت شود.
تلرانس ارتفاع، عرض و ضخامت نیز اهمیت دارد. اگر پروفیل برای اتصال دقیق یا مونتاژ صنعتی استفاده میشود، اختلاف ابعاد حتی در محدوده مجاز میتواند روی نحوه نصب اثر بگذارد.
یو چنل سبک یا سنگین؛ کدام بهتر است؟
انتخاب میان پروفیل سبک و سنگین به کاربرد بستگی دارد. مدل سبک برای سازههایی که بار کم و محدودیت وزن دارند میتواند اقتصادی باشد.
در مقابل، کاربردهای صنعتی سنگین ممکن است به مقاطع ضخیمتر یا عمیقتر نیاز داشته باشند. معیار اصلی باید ظرفیت موردنیاز و حد مجاز تغییر شکل باشد، نه صرفاً عنوان «سبک» یا «سنگین».
آیا افزایش همزمان ارتفاع، عرض و ضخامت همیشه مفید است؟
خیر. افزایش ابعاد هر سه پارامتر معمولاً وزن و مصرف مواد را افزایش میدهد و ممکن است هزینه ساخت و نصب را بالا ببرد.
طراحی بهینه یعنی کمترین مقطعی که الزامات مقاومت، سختی، پایداری، دوام و اتصال را تأمین کند. به همین دلیل انتخاب یو چنل باید بر پایه محاسبات و شرایط واقعی پروژه انجام شود.
چکلیست خرید یو چنل مناسب
پیش از خرید، این موارد را بررسی کنید:
- کاربرد نهایی پروفیل مشخص باشد.
- نوع و مقدار بار مشخص شده باشد.
- طول و دهانه بررسی شده باشد.
- ارتفاع مقطع متناسب با نیاز انتخاب شود.
- عرض بالها برای اتصال کافی باشد.
- ضخامت برای بارگذاری و پایداری مناسب باشد.
- جنس پروفیل مشخص باشد.
- پوشش ضدخوردگی متناسب با محیط انتخاب شود.
- استاندارد تولید مشخص باشد.
- تلرانسهای ابعادی بررسی شوند.
- روش اتصال از قبل مشخص شده باشد.
- وزن و هزینه نهایی محاسبه شود.
سوالات متداول
تفاوت ارتفاع و ضخامت یو چنل چیست؟
ارتفاع عمق کلی مقطع را مشخص میکند و معمولاً نقش مهمی در سختی و مقاومت خمشی دارد. ضخامت به ضخامت دیواره یا ورق تشکیلدهنده پروفیل مربوط است و روی مقاومت، وزن و پایداری موضعی اثر میگذارد.
آیا یو چنل با ارتفاع بیشتر همیشه مقاومتر است؟
خیر. مقاومت به هندسه کامل مقطع، ضخامت، جنس، طول، شرایط تکیهگاهی و نوع بار بستگی دارد.
عرض یو چنل چه کاربردی دارد؟
عرض بالها سطح اتصال بیشتری فراهم میکند و میتواند روی نحوه انتقال نیرو، نصب پیچها و پایداری عضو اثرگذار باشد.
ضخامت بیشتر چه مزیتی دارد؟
افزایش ضخامت معمولاً سطح مقطع و مقاومت دیواره را بیشتر میکند و میتواند مقاومت در برابر تغییر شکل موضعی را بهبود دهد؛ البته وزن و هزینه نیز افزایش پیدا میکند.
برای سازه صنعتی یو چنل فولادی بهتر است یا آلومینیومی؟
این انتخاب به بار، وزن موردنظر، شرایط محیطی و الزامات طراحی بستگی دارد. فولاد معمولاً ظرفیت مکانیکی بالاتری دارد، در حالی که آلومینیوم وزن کمتری ارائه میدهد.
آیا میتوان یو چنل را بر اساس اندازه ظاهری انتخاب کرد؟
برای کاربردهای ساده ممکن است اندازه اولیه کافی باشد، اما در کاربردهای سازهای و صنعتی باید بارگذاری، جنس، ضخامت، دهانه، اتصال و الزامات طراحی نیز بررسی شوند.
آیا استاندارد در خرید یو چنل اهمیت دارد؟
بله. استاندارد میتواند مشخصات ابعادی، تلرانس، خواص مکانیکی و الزامات تولید را تعیین کند و مقایسه محصولات مختلف را آسانتر سازد.
بهترین روش انتخاب یو چنل چیست؟
ابتدا بار و کاربرد را تعیین کنید، سپس دهانه و شرایط اتصال را بررسی کرده و ارتفاع، عرض، ضخامت و جنس را بر اساس الزامات فنی انتخاب کنید. در کاربردهای سازهای حساس، تأیید نهایی باید با محاسبات مهندسی انجام شود.
جمعبندی
تفاوت ارتفاع، عرض و ضخامت در انتخاب یو چنل فقط یک موضوع ابعادی نیست؛ هر کدام از این پارامترها بخش متفاوتی از عملکرد پروفیل را تحت تأثیر قرار میدهند. ارتفاع بیشتر میتواند سختی خمشی را افزایش دهد، عرض بالها فضای اتصال و سطح تماس را تعیین میکند و ضخامت بر مقاومت، وزن و پایداری دیواره اثر میگذارد.
انتخاب حرفهای زمانی انجام میشود که این سه عامل در کنار جنس، طول، بارگذاری، شرایط تکیهگاهی، روش اتصال و محیط کاری بررسی شوند. در نتیجه، بهجای انتخاب بزرگترین یا ضخیمترین پروفیل، باید مقطعی را انتخاب کرد که با کمترین وزن و هزینه، الزامات مقاومت، سختی و دوام پروژه را تأمین کند.
