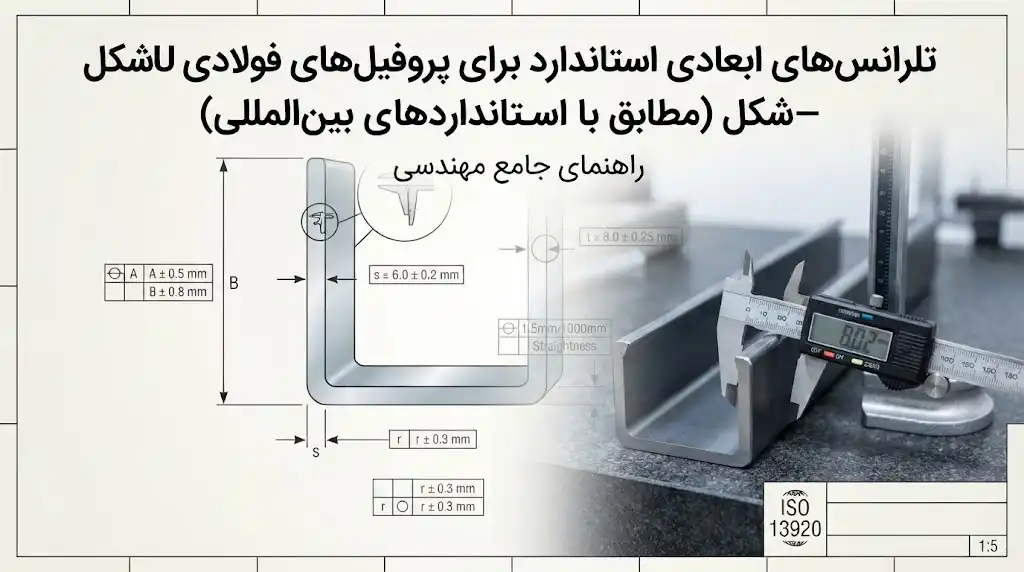

تلرانس ابعادی یو چنل یا U Channel یکی از مهمترین مشخصات فنی هنگام خرید، تولید و کنترل کیفیت مقاطع فولادی و فلزی است. ابعاد اسمی این پروفیل بهتنهایی برای ارزیابی کیفیت کافی نیست؛ زیرا ارتفاع، عرض بال، ضخامت جان و بال و همچنین وزن مقطع میتوانند در محدوده مشخصی از مقدار اسمی تغییر کنند. همین اختلاف مجاز، همان چیزی است که در استانداردهای تولید با عنوان تلرانس ابعادی شناخته میشود.
برای انتخاب صحیح یو چنل باید استاندارد حاکم بر محصول، جنس مقطع، روش تولید، ابعاد اسمی و کاربرد نهایی مشخص باشد. استانداردهایی مانند EN، ASTM و JIS هرکدام چارچوب متفاوتی برای کنترل ابعاد، وزن، شکل هندسی و کیفیت مقاطع فلزی ارائه میکنند و نمیتوان یک مقدار ثابت را برای تمام انواع U Channel در نظر گرفت.
تلرانس ابعادی یو چنل چیست؟
تلرانس ابعادی به محدوده مجاز اختلاف بین اندازه واقعی و اندازه اسمی یک محصول گفته میشود. برای نمونه، اگر ارتفاع اسمی یو چنل 100 میلیمتر باشد، استاندارد ممکن است اجازه دهد اندازه واقعی در یک بازه مشخص کمتر یا بیشتر از 100 میلیمتر باشد.
این اختلاف به معنای معیوب بودن محصول نیست. تولید صنعتی فلزات به دلیل فرآیندهایی مانند نورد گرم، شکلدهی سرد، برش و تغییرات دمایی، همیشه با مقدار مشخصی تغییر ابعادی همراه است.
محدوده قابل قبول باید بر اساس استاندارد محصول تعیین شود. بنابراین عبارتهایی مانند «تلرانس یو چنل 2 میلیمتر است» بدون ذکر استاندارد، ابعاد و روش تولید، از نظر فنی کامل نیست.
چرا تلرانس یو چنل اهمیت دارد؟
دقت ابعادی مستقیماً روی قابلیت مونتاژ و عملکرد سازه اثر میگذارد. هنگامی که چند قطعه U Channel باید به یکدیگر، پیچ، بست، صفحه اتصال یا تجهیزات دیگر متصل شوند، اختلاف ابعادی بیش از حد میتواند باعث ایجاد مشکل در نصب شود.
در سازههای صنعتی، تلرانس نامناسب ممکن است موجب افزایش لقی، دشواری سوراخکاری، عدم همراستایی یا تغییر ابعاد مجموعه شود. چنین مسئلهای در سیستمهایی که تعداد زیادی مقطع در کنار هم استفاده میشوند، اهمیت بیشتری پیدا میکند.
از منظر اقتصادی نیز کنترل تلرانس ضروری است. محصولی که از محدوده استاندارد خارج باشد ممکن است در زمان مونتاژ نیاز به اصلاح، برش یا ماشینکاری اضافی پیدا کند و هزینه نهایی پروژه را افزایش دهد.

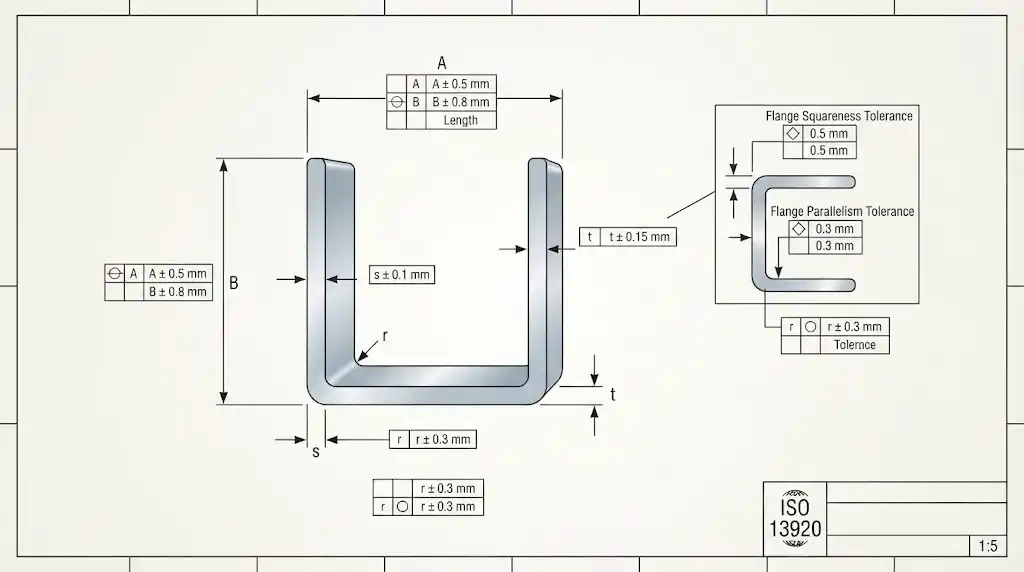

تلرانس ابعادی یو چنل چقدر است؟
تلرانس ابعادی یو چنل مقدار ثابت و یکسانی برای همه محصولات نیست. این مقدار بر اساس استاندارد تولید، ابعاد مقطع، جنس، روش ساخت و نوع محصول تعیین میشود. برای تعیین تلرانس دقیق باید استاندارد درجشده در نقشه یا گواهی محصول بررسی و اندازه واقعی با جداول همان استاندارد مقایسه شود.

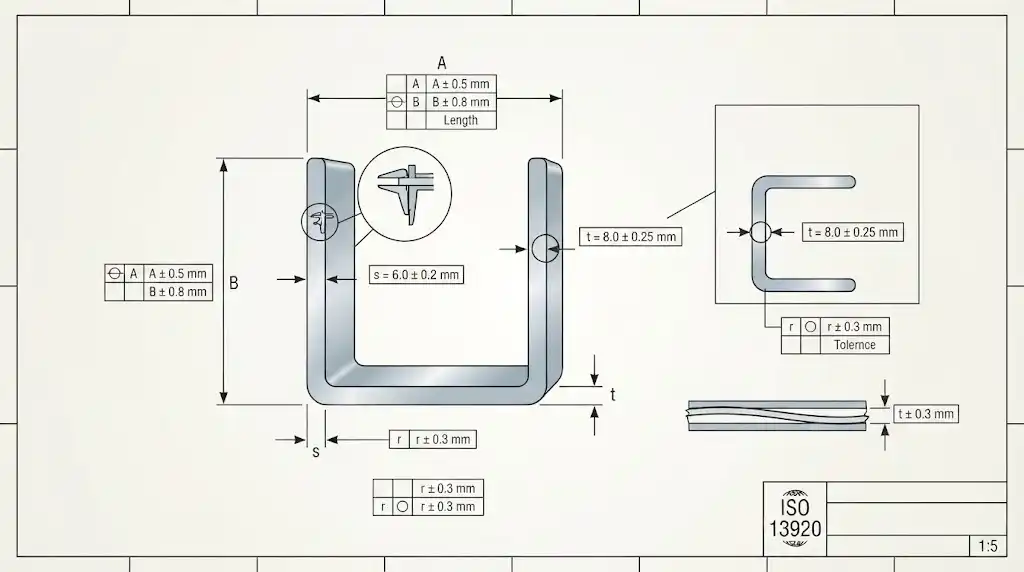

پارامترهای اصلی ابعادی یو چنل
ارتفاع یا عمق مقطع
ارتفاع یو چنل فاصله کلی بین دو لبه بال و قسمت جان مقطع است. این اندازه معمولاً یکی از اصلیترین مشخصات هنگام سفارش محصول محسوب میشود.
تغییر ارتفاع میتواند روی نحوه قرارگیری مقطع در مجموعه اثر بگذارد. به همین دلیل، در کنترل کیفیت باید اندازهگیری در شرایط و نقاط تعریفشده توسط استاندارد انجام شود.
عرض بالها
عرض بال، فاصله افقی مربوط به هر بال مقطع است. بسته به نوع U Channel، شکل بالها میتواند موازی یا دارای هندسه متفاوت باشد.
حتی زمانی که ارتفاع مقطع کاملاً مطابق مقدار اسمی باشد، اختلاف در عرض بال میتواند روی اتصال تجهیزات جانبی یا قرارگیری قطعات مجاور اثر بگذارد.

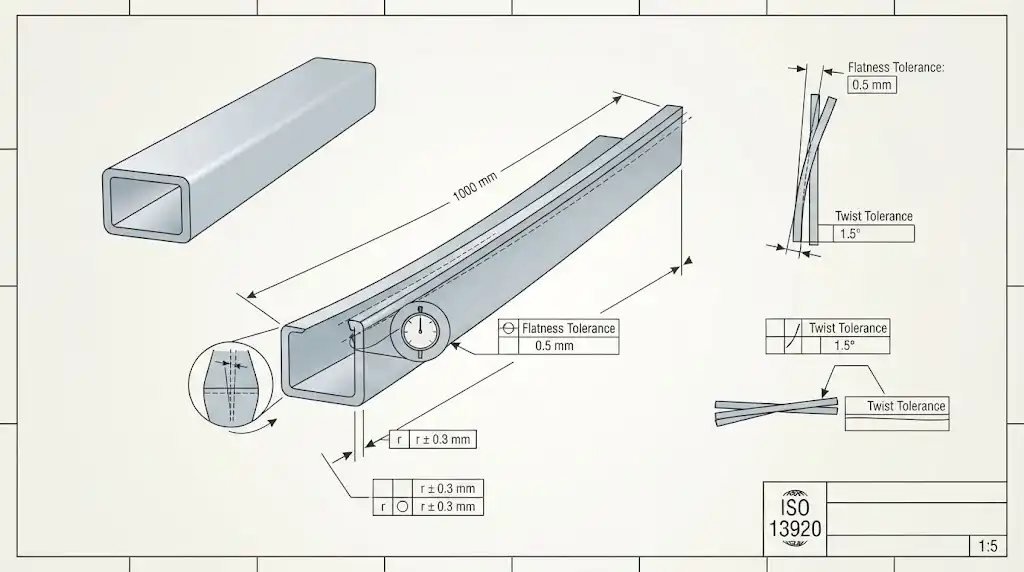

ضخامت جان
جان بخش اصلی و عمودی مقطع U شکل است. ضخامت آن علاوه بر اهمیت سازهای، یکی از مشخصات کنترل ابعادی محصول محسوب میشود.
در مقاطع نورد گرم، کاهش یا افزایش جزئی ضخامت ممکن است در محدوده مجاز استاندارد قرار داشته باشد. خارج شدن از محدوده تعیینشده، موضوعی متفاوت است و باید بهعنوان عدم انطباق بررسی شود.
ضخامت بال
ضخامت بال نیز باید مطابق محدوده مشخصشده برای مقطع باشد. این پارامتر در محلهای اتصال پیچ و جوش اهمیت ویژهای دارد.
برای مقاطع دقیقتر، کنترل ضخامت در نقاط مختلف میتواند اختلاف ناشی از فرآیند تولید را مشخص کند.
وزن واحد طول
وزن هر متر یو چنل، معیار مهم دیگری برای کنترل تولید است. کاهش بیش از حد وزن ممکن است ناشی از کمشدن ضخامت یا ابعاد واقعی مقطع باشد.
استانداردهای مختلف ممکن است تلرانس وزنی متفاوتی تعیین کنند. بنابراین وزن واقعی هر متر باید در کنار اندازههای هندسی ارزیابی شود.
استانداردهای بینالمللی مرتبط با یو چنل
عبارت «استاندارد بینالمللی یو چنل» به یک استاندارد واحد اشاره نمیکند. بسته به بازار و نوع مقطع، استانداردهای مختلفی ممکن است مورد استفاده قرار گیرند.

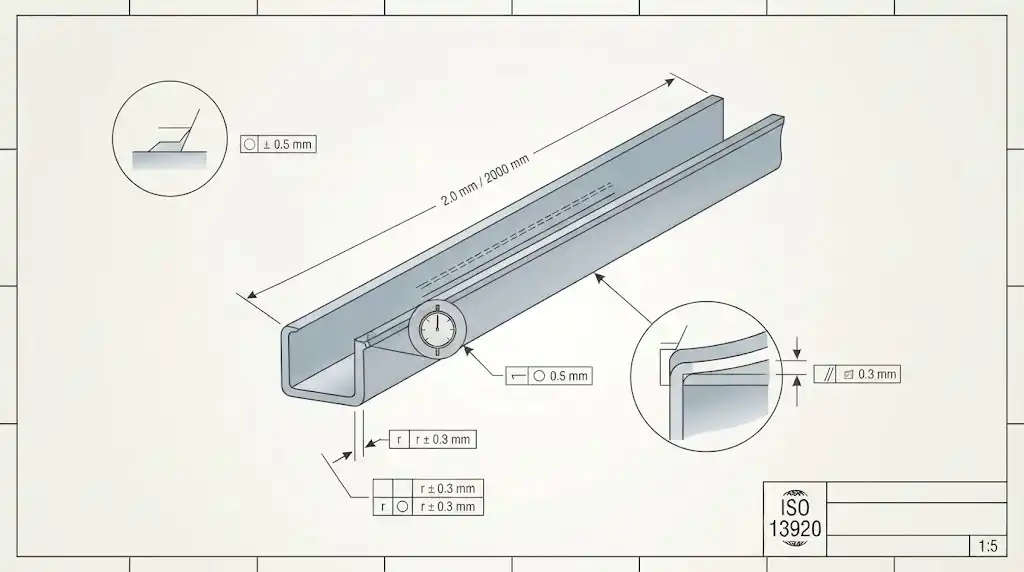

استانداردهای اروپایی EN
در اروپا، مقاطع فولادی نورد گرم معمولاً بر اساس خانواده استانداردهای EN طبقهبندی و کنترل میشوند. استاندارد EN 10279 یکی از مراجع مهم برای تلرانسهای مقاطع کانالی فولادی نورد گرم است.
این استاندارد مواردی مانند ارتفاع، عرض، ضخامت و شکل هندسی مقطع را در چارچوب تلرانسهای مشخص بررسی میکند.
برای مقاطع ساختمانی، استانداردهای دیگری نیز ممکن است در کنار EN 10279 مورد نیاز باشند؛ به همین دلیل، تنها نام EN برای تعیین مشخصات فنی یک یو چنل کافی نیست.
استاندارد ASTM
در بازار آمریکای شمالی، استانداردهای ASTM برای بسیاری از محصولات فولادی مورد استفاده قرار میگیرند. برخی استانداردهای ASTM مشخصات مکانیکی، شیمیایی، ابعادی یا الزامات تحویل محصول را پوشش میدهند.
نکته مهم آن است که ASTM یک مجموعه بزرگ از استانداردهاست و باید استاندارد دقیق متناسب با نوع مقطع و گرید فولاد مشخص شود.
استانداردهای JIS
استانداردهای ژاپنی JIS نیز در برخی بازارهای آسیایی و پروژههای بینالمللی کاربرد دارند. مقاطع کانالی تولیدشده بر اساس JIS ممکن است از نظر ابعاد اسمی و تلرانس با نمونههای اروپایی یا آمریکایی تفاوت داشته باشند.
به همین علت، جایگزین کردن مستقیم یک جدول تلرانس JIS با جدول EN یا ASTM از نظر کنترل کیفیت صحیح نیست.
تفاوت تلرانس در یو چنل نورد گرم و سرد
روش تولید تأثیر مستقیمی بر دقت ابعادی مقطع دارد. یو چنل نورد گرم در دمای بالا شکل میگیرد و پس از خروج از فرآیند نورد، تغییرات حرارتی و فرآیند خنککاری نیز میتوانند روی هندسه آن اثر بگذارند.
در مقابل، پروفیلهای شکلدهی سرد معمولاً از ورق یا نوار فلزی عبور دادهشده از مجموعه غلتکها تولید میشوند. این روش میتواند امکان دستیابی به برخی هندسههای دقیقتر را فراهم کند، هرچند تلرانس نهایی همچنان تابع استاندارد و فرآیند تولید است.
بنابراین هنگام مقایسه دو محصول U Channel، باید روش ساخت را نیز در نظر گرفت. مقایسه مستقیم تلرانس یک کانال نورد گرم با پروفیل شکلدهی سرد بدون توجه به استاندارد مربوطه میتواند نتیجه نادرستی ایجاد کند.

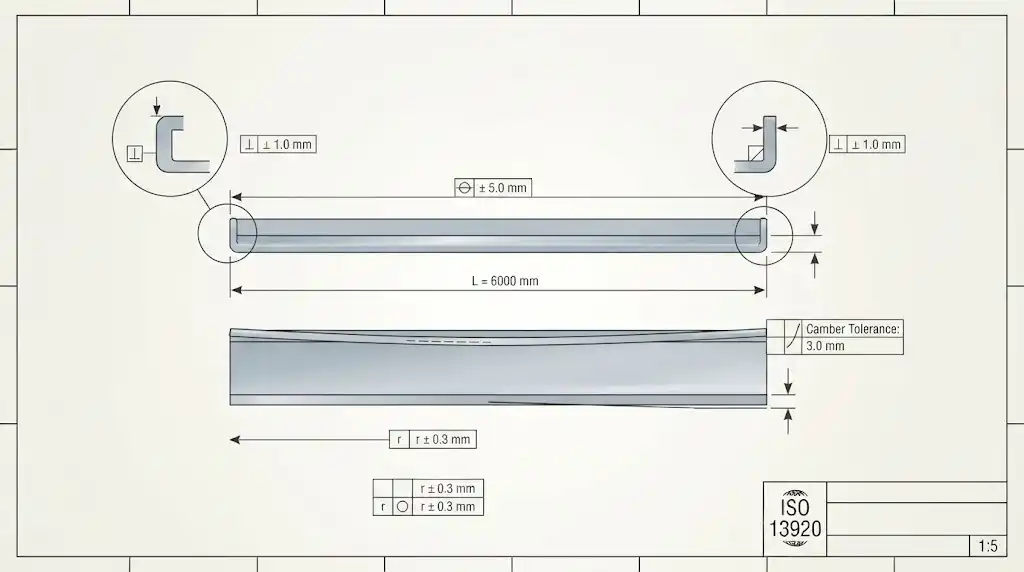

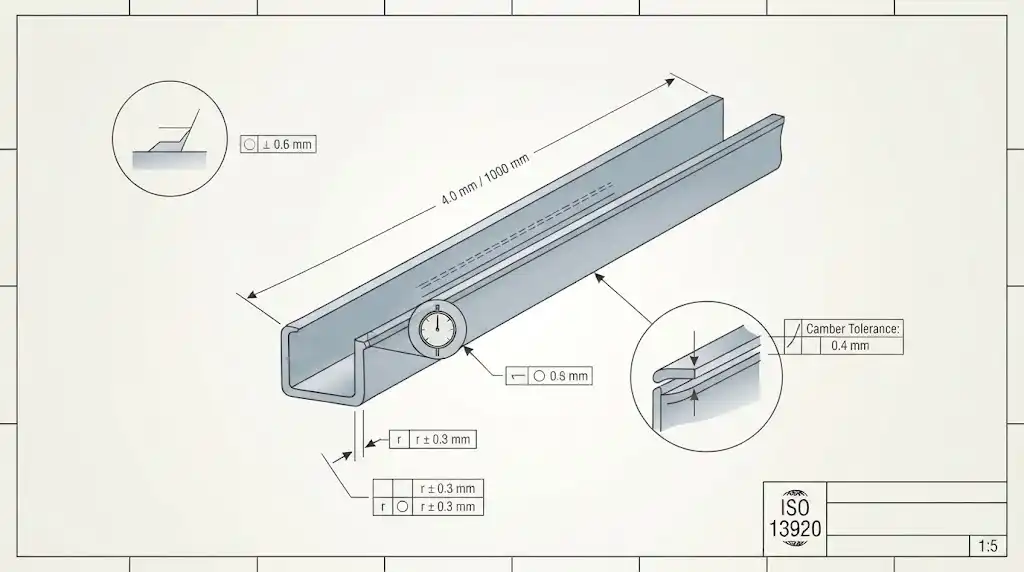

تلرانس ابعادی با تلرانس هندسی چه تفاوتی دارد؟
تلرانس ابعادی به اندازههایی مانند ارتفاع، عرض و ضخامت مربوط میشود. در مقابل، تلرانس هندسی به ویژگیهایی مانند راستایی، تختی، زاویه، تابیدگی و شکل کلی مقطع ارتباط دارد.
ممکن است یک یو چنل از نظر ارتفاع در محدوده مجاز باشد، اما دچار تابیدگی یا انحراف هندسی بیش از مقدار مجاز شود. چنین محصولی از نظر یک پارامتر قابل قبول و از نظر پارامتری دیگر غیرقابل قبول خواهد بود.
این تفاوت در کاربردهای دقیق اهمیت زیادی دارد. برای مثال، در یک سازه ساده شاید مقدار کمی انحراف هندسی مشکلساز نباشد، اما در سیستم مونتاژشده با اتصالات دقیق، همین انحراف میتواند فرآیند نصب را دشوار کند.

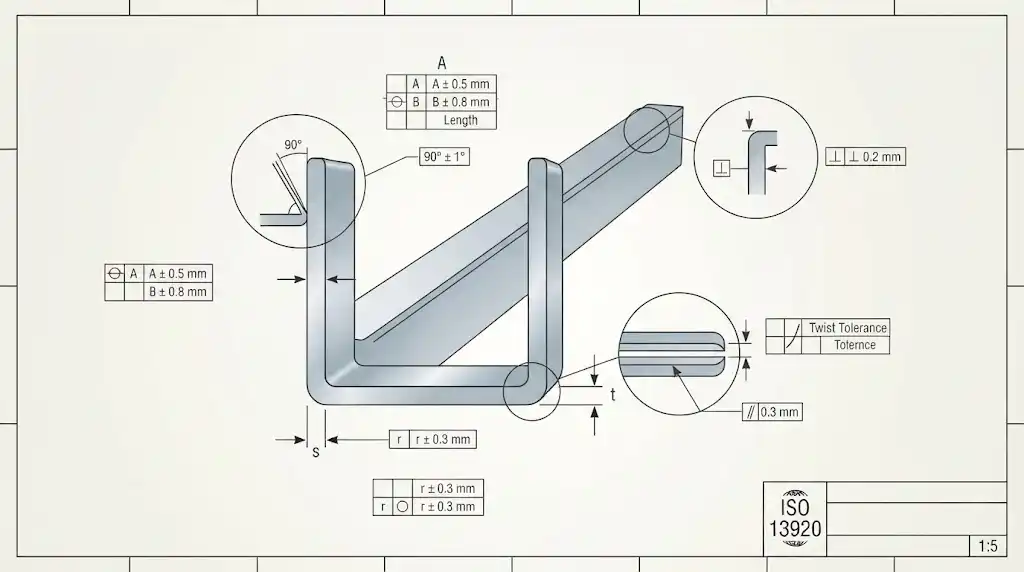

روش اندازهگیری تلرانس یو چنل
کنترل ابعادی باید با تجهیزات مناسب و طبق روش تعیینشده توسط استاندارد انجام شود. ابزارهایی مانند کولیس، میکرومتر، گیجهای اندازهگیری و تجهیزات اندازهگیری طول میتوانند بسته به پارامتر موردنظر استفاده شوند.
مرحله اول: شناسایی استاندارد
ابتدا باید استاندارد حاکم بر محصول مشخص شود. بدون این مرحله، مقایسه اندازه واقعی با یک محدوده عمومی اعتبار فنی محدودی دارد.
مرحله دوم: مشخص کردن ابعاد اسمی
ارتفاع، عرض، ضخامت جان و ضخامت بال از نقشه یا مشخصات فنی محصول استخراج میشوند.
مرحله سوم: اندازهگیری نمونه
اندازه واقعی در نقاط مناسب ثبت میشود. تعداد نمونهها باید با برنامه کنترل کیفیت و الزامات استاندارد یا قرارداد خرید هماهنگ باشد.
مرحله چهارم: مقایسه با جدول تلرانس
عدد واقعی با محدوده مجاز همان استاندارد مقایسه میشود. اگر مقدار اندازهگیریشده خارج از محدوده باشد، محصول باید برای بررسی بیشتر قرنطینه یا تعیین تکلیف شود.
مرحله پنجم: ثبت نتایج
نتایج اندازهگیری بهتر است همراه با شماره ذوب، شماره بچ، ابعاد اسمی، ابزار اندازهگیری و تاریخ کنترل ثبت شوند. چنین اطلاعاتی قابلیت ردیابی محصول را افزایش میدهد.
عوامل مؤثر بر تلرانس یو چنل
فرآیند تولید
دقت تجهیزات نورد یا شکلدهی یکی از عوامل اصلی کنترل ابعاد است. تنظیم نادرست غلتکها میتواند باعث تغییر تدریجی ابعاد در طول تولید شود.
دمای فرآیند
در نورد گرم، تغییرات دما روی رفتار ماده و ابعاد نهایی تأثیر میگذارد. کنترل مناسب شرایط فرآیند برای دستیابی به محصول یکنواخت اهمیت دارد.
جنس و گرید فولاد
ترکیب شیمیایی و خواص مکانیکی ماده میتواند رفتار آن را هنگام شکلدهی تغییر دهد. به همین دلیل، مشخصات فولاد نیز باید در ارزیابی محصول لحاظ شود.
تجهیزات اندازهگیری
ابزار کالیبرهنشده میتواند نتیجه کنترل کیفیت را مخدوش کند. اندازهگیری دقیق بدون ابزار مناسب عملاً امکانپذیر نیست.
شرایط خنککاری
در محصولات نورد گرم، نحوه خنکشدن مقطع میتواند روی انقباض و شکل نهایی اثر بگذارد. کنترل این مرحله برای حفظ یکنواختی ابعادی اهمیت دارد.
۵ راهکار کاربردی برای کنترل تلرانس یو چنل
۱. استاندارد را قبل از خرید مشخص کنید
در سفارش خرید، فقط عبارت «U Channel» یا ابعاد اسمی کافی نیست. استاندارد، گرید فولاد، روش تولید و الزامات کنترل کیفیت باید مشخص شوند.
۲. گواهی کیفیت محصول را دریافت کنید
گواهی کارخانه میتواند اطلاعاتی درباره گرید، شماره ذوب، خواص مکانیکی و نتایج آزمونها ارائه دهد. در پروژههای حساس، این مستندات برای ردیابی محصول اهمیت زیادی دارند.
۳. نمونهبرداری را جدی بگیرید
کنترل یک شاخه بهتنهایی نمیتواند کیفیت یک محموله بزرگ را اثبات کند. برنامه نمونهبرداری باید بر اساس حجم سفارش و الزامات پروژه تعیین شود.
۴. ابزارهای اندازهگیری را کالیبره نگه دارید
کولیس یا میکرومتر معیوب میتواند باعث رد محصول سالم یا پذیرش محصول نامنطبق شود. کالیبراسیون منظم، بخش مهم سیستم کنترل کیفیت است.
۵. ابعاد و هندسه را همزمان بررسی کنید
صرفاً اندازهگیری ارتفاع کافی نیست. ضخامت، عرض، راستایی، تابیدگی و سایر ویژگیهای موردنیاز استاندارد نیز باید کنترل شوند.
خطاهای رایج هنگام بررسی تلرانس یو چنل
یکی از خطاهای رایج، استفاده از یک عدد ثابت برای تمام ابعاد و انواع U Channel است. تلرانس وابسته به استاندارد و مشخصات محصول است و نمیتوان یک مقدار عمومی را به همه مقاطع تعمیم داد.
اشتباه دیگر، مقایسه محصول با اندازه اسمی بدون توجه به استاندارد تولید است. وجود اختلاف چند دهم یا چند میلیمتر لزوماً به معنی بیکیفیتی نیست.
اندازهگیری فقط یک نقطه نیز میتواند نتیجه ناقصی ایجاد کند. فرآیند تولید ممکن است باعث تغییرات تدریجی در طول شاخه شود.
گاهی وزن مقطع بهعنوان تنها معیار کیفیت استفاده میشود. وزن میتواند یک شاخص مفید باشد، اما جایگزین کنترل هندسه و ضخامت نیست.
خطای مهم دیگر، نادیده گرفتن تلرانسهای هندسی است. مقطعی که ابعاد آن مناسب اما دارای تابیدگی قابل توجه است، ممکن است برای کاربرد مشخص قابل قبول نباشد.
سناریوی اجرایی کنترل کیفیت یو چنل
فرض کنید یک کارخانه برای ساخت سازه صنعتی، یو چنل فولادی با ارتفاع اسمی 100 میلیمتر سفارش داده است. پیش از تحویل، واحد کنترل کیفیت باید استاندارد درجشده در قرارداد و مشخصات فنی را بررسی کند.
پس از دریافت محموله، شماره بچ و مدارک کیفی ثبت میشوند. سپس از تعداد مشخصی شاخه نمونهبرداری شده و ارتفاع، عرض بال و ضخامتهای اصلی اندازهگیری میشوند.
در مرحله بعد، نتایج با محدودههای مجاز استاندارد مقایسه میشوند. اگر یکی از پارامترها خارج از محدوده باشد، لازم است میزان عدم انطباق و تعداد شاخههای تحت تأثیر بررسی شود.
چنانچه مقطع از نظر ابعادی مطابق باشد اما تابیدگی آن بیش از مقدار مجاز باشد، محصول همچنان نمیتواند صرفاً بر اساس اندازه ارتفاع پذیرفته شود. نتیجه نهایی باید بر اساس تمام الزامات فنی پروژه و استاندارد تعیین شود.
آیا تلرانس کمتر همیشه بهتر است؟
تلرانس محدودتر از مقدار استاندارد الزاماً به معنی انتخاب بهتر نیست. کاهش تلرانس ممکن است نیازمند فرآیند تولید دقیقتر و هزینه بیشتر باشد و برای کاربردهای عمومی ارزش اقتصادی نداشته باشد.
اگر پروژه به دقت بالا نیاز داشته باشد، میتوان تلرانس موردنیاز را در مشخصات خرید تعریف کرد؛ مشروط بر اینکه تولیدکننده توانایی تضمین آن را داشته باشد.
بنابراین معیار مناسب، «تلرانس متناسب با کاربرد» است، نه صرفاً کمترین تلرانس ممکن.
هنگام خرید یو چنل چه مشخصاتی را بررسی کنیم؟
برای خرید حرفهای، مشخصات زیر باید در سفارش یا دیتاشیت بررسی شوند:
- ابعاد اسمی مقطع
- استاندارد تولید
- گرید فولاد
- روش تولید
- وزن واحد طول
- تلرانس ارتفاع و عرض
- تلرانس ضخامت
- تلرانس هندسی
- طول شاخه
- نوع سطح یا پوشش
- گواهی کیفیت و تست متریال
- الزامات بازرسی و نمونهبرداری
وجود این اطلاعات، اختلاف میان خریدار و فروشنده را کاهش میدهد و معیار مشخصی برای پذیرش محموله ایجاد میکند.
جمعبندی
تلرانس ابعادی یو چنل یک مقدار ثابت و عمومی نیست؛ بلکه بر اساس استاندارد، ابعاد مقطع، روش تولید و الزامات کاربرد تعیین میشود. استانداردهایی مانند EN، ASTM و JIS میتوانند چارچوبهای متفاوتی برای کنترل محصولات فولادی ارائه دهند.
ارتفاع، عرض بال، ضخامت جان، ضخامت بال و وزن واحد طول از مهمترین پارامترهای قابل کنترل هستند. در کنار این موارد، راستایی و سایر ویژگیهای هندسی نیز باید در کاربردهای حساس بررسی شوند.
بهترین روش برای ارزیابی یک U Channel این است که ابتدا استاندارد و مشخصات فنی آن تعیین شود، سپس اندازهگیری با ابزار کالیبره انجام گیرد و در نهایت نتایج با جداول تلرانس همان استاندارد مقایسه شوند. چنین رویکردی، خرید و کنترل کیفیت یو چنل را از یک بررسی ظاهری به فرآیندی دقیق و قابل استناد تبدیل میکند.
سوالات متداول
تلرانس ابعادی یو چنل چیست؟
تلرانس ابعادی محدوده مجاز اختلاف بین اندازه واقعی و اندازه اسمی یو چنل است که طبق استاندارد تولید تعیین میشود.
آیا تلرانس تمام یو چنلها یکسان است؟
خیر. تلرانس به استاندارد، ابعاد، روش تولید و نوع محصول بستگی دارد و نمیتوان یک مقدار ثابت را برای همه مقاطع تعیین کرد.
مهمترین ابعاد یو چنل برای کنترل کیفیت کداماند؟
ارتفاع، عرض بال، ضخامت جان و ضخامت بال از مهمترین پارامترهای ابعادی هستند. وزن واحد طول و ویژگیهای هندسی نیز بسته به استاندارد باید بررسی شوند.
EN 10279 برای چیست؟
EN 10279 استاندارد اروپایی مرتبط با تلرانسهای مقاطع کانالی فولادی نورد گرم است و الزامات ابعادی و هندسی مربوط به این نوع مقاطع را مشخص میکند.
آیا اختلاف اندازه یو چنل با مقدار اسمی به معنی خرابی است؟
خیر. اگر اندازه واقعی در محدوده تلرانس تعیینشده توسط استاندارد قرار داشته باشد، محصول از نظر آن پارامتر مطابق محسوب میشود.
چگونه تلرانس یو چنل را اندازهگیری کنیم؟
ابتدا استاندارد و ابعاد اسمی مشخص میشوند، سپس با ابزارهای مناسب و کالیبره اندازهگیری انجام شده و نتایج با محدوده مجاز همان استاندارد مقایسه میشوند.
آیا وزن یو چنل برای تشخیص تلرانس کافی است؟
خیر. وزن شاخص مهمی است، اما جایگزین اندازهگیری مستقیم ارتفاع، عرض، ضخامت و ویژگیهای هندسی نمیشود.
هنگام خرید یو چنل چه استانداردی را باید انتخاب کرد؟
استاندارد باید بر اساس بازار، کاربرد، نوع مقطع، جنس محصول و الزامات پروژه تعیین شود. بهتر است استاندارد دقیق در سفارش خرید و اسناد فنی ذکر شود.
