استفاده از سوپرفیکس یو برای نصب سینی کابل، یکی از گزینه‌های قابل بررسی در اجرای مسیرهای کابل‌کشی صنعتی و ساختمانی است؛ به‌شرط آنکه ساختار محصول، ظرفیت باربری و روش اتصال آن با الزامات پروژه مطابقت داشته باشد. انتخاب ساپورت مناسب به پایداری سینی کابل، توزیع صحیح وزن کابل‌ها و کاهش احتمال افتادگی یا تغییر شکل مسیر کمک می‌کند. در مقابل، استفاده از قطعه نامتناسب یا نصب غیراصولی ممکن است موجب شل‌شدن اتصالات، آسیب به کابل‌ها و افزایش هزینه‌های تعمیرات شود.
سوپرفیکس یو را باید بر اساس مشخصات فنی مدل موردنظر بررسی کرد؛ زیرا نام تجاری به‌تنهایی ظرفیت تحمل بار یا سازگاری محصول با تمام انواع سینی کابل را مشخص نمی‌کند. وزن کابل‌ها، عرض و جنس سینی، فاصله تکیه‌گاه‌ها، شرایط محیطی و نحوه اتصال به سازه، مهم‌ترین عوامل تعیین‌کننده در انتخاب این قطعه هستند. همچنین، رعایت الزامات استانداردهای مرتبط با سیستم‌های سینی کابل و سازه نگهدارنده، برای دستیابی به نصب ایمن ضروری است.
سوپرفیکس یو چیست و چه نقشی در نصب سینی کابل دارد؟
سوپرفیکس یو نوعی قطعه یا سیستم نگهدارنده است که کاربرد دقیق آن به طراحی و مشخصات سازنده بستگی دارد. در صورت تأیید سازگاری محصول با سینی کابل، می‌توان از آن به‌عنوان بخشی از ساختار نگهدارنده مسیر کابل‌کشی استفاده کرد.
سینی کابل برای نگهداری و هدایت کابل‌های برق، کنترل و مخابرات به کار می‌رود. این سینی باید از طریق ساپورت‌ها و اتصالات مناسب به سقف، دیوار یا سازه فلزی متصل شود تا وزن کابل‌ها و بارهای پیش‌بینی‌شده را تحمل کند. سوپرفیکس یو در چنین آرایشی می‌تواند نقش بخشی از مجموعه پشتیبان را داشته باشد؛ اما نحوه عملکرد آن باید براساس مدل محصول و نقشه اجرایی مشخص شود.
چرا انتخاب ساپورت مناسب اهمیت دارد؟
وزن کابل‌ها در مسیرهای طولانی یا پرتراکم ممکن است قابل‌توجه باشد. علاوه بر آن، تعداد کابل‌ها در آینده تغییر می‌کند و شرایط محیطی نیز می‌تواند بر عملکرد اتصالات اثر بگذارد.
ساپورت مناسب به توزیع بار و حفظ تراز سینی کمک می‌کند. همچنین، طراحی صحیح می‌تواند احتمال تغییر شکل سینی، آسیب به نقاط اتصال و انتقال بار نامناسب به سازه را کاهش دهد.
شرایط کاربرد سوپرفیکس یو برای نصب سینی کابل
استفاده از سوپرفیکس یو زمانی منطقی است که محصول برای نوع بارگذاری و آرایش موردنظر طراحی شده باشد. بررسی شرایط زیر پیش از انتخاب ضروری است.

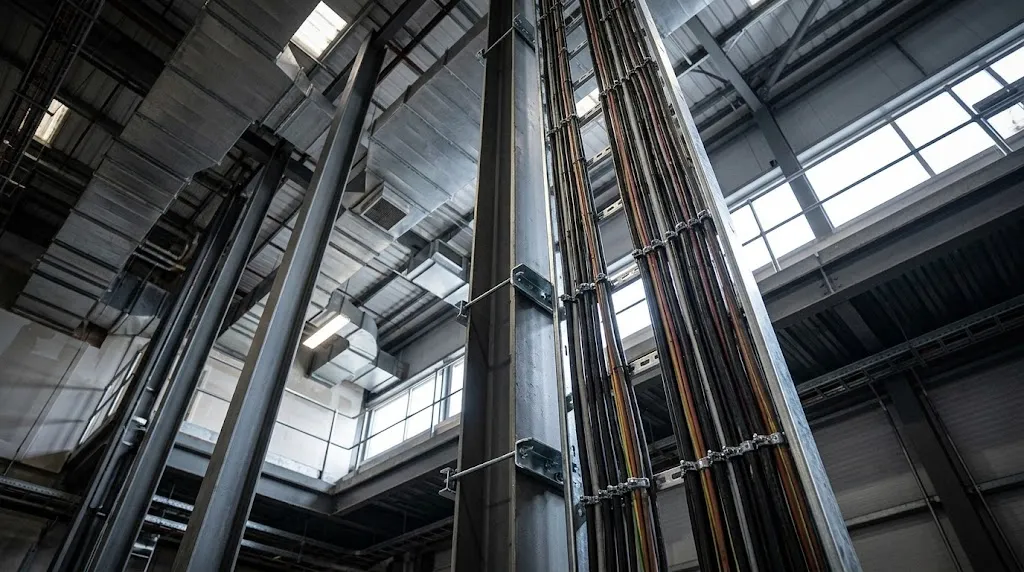

۱. وزن سینی و کابل‌ها
نخست باید وزن سینی کابل و کابل‌های نصب‌شده در آن محاسبه شود. بارگذاری فقط به وزن سینی خالی محدود نیست؛ تعداد و نوع کابل‌ها، متعلقات نصب و احتمال افزایش بار در آینده نیز باید در نظر گرفته شوند.
در مسیرهایی که کابل‌های قدرت سنگین نصب می‌شوند، ظرفیت ساپورت اهمیت بیشتری دارد. اگر وزن مجموعه از ظرفیت مجاز قطعه یا اتصالات بیشتر شود، احتمال افتادگی، تغییر شکل یا خرابی اتصال افزایش پیدا می‌کند.
۲. عرض و نوع سینی کابل
سینی‌های کابل در عرض‌ها و ساختارهای مختلف، از جمله نردبانی، مشبک و کف‌پوشیده، تولید می‌شوند. شکل سینی و محل اتصال آن به ساپورت تعیین می‌کند که بار چگونه منتقل شود.
برای مثال، سینی عریض ممکن است به آرایش نگهدارنده متفاوتی نسبت به سینی باریک نیاز داشته باشد. بنابراین، پیش از خرید سوپرفیکس یو باید عرض سینی، محل قرارگیری نقاط اتصال و محدودیت‌های نصب بررسی شوند.
۳. فاصله بین ساپورت‌ها
فاصله تکیه‌گاه‌ها یکی از عوامل اصلی در میزان خمش سینی کابل است. هرچه فاصله بیش از مقدار مجاز افزایش یابد، احتمال افتادگی سینی تحت بار بیشتر می‌شود.
بااین‌حال، فاصله مناسب برای تمام سینی‌ها یکسان نیست. جنس، ضخامت، شکل مقطع، ظرفیت باربری و مشخصات اعلام‌شده سازنده باید مبنای تعیین فاصله قرار بگیرند. انتخاب فاصله صرفاً بر اساس تجربه یک پروژه دیگر، بدون بررسی مشخصات محصول، می‌تواند خطرآفرین باشد.

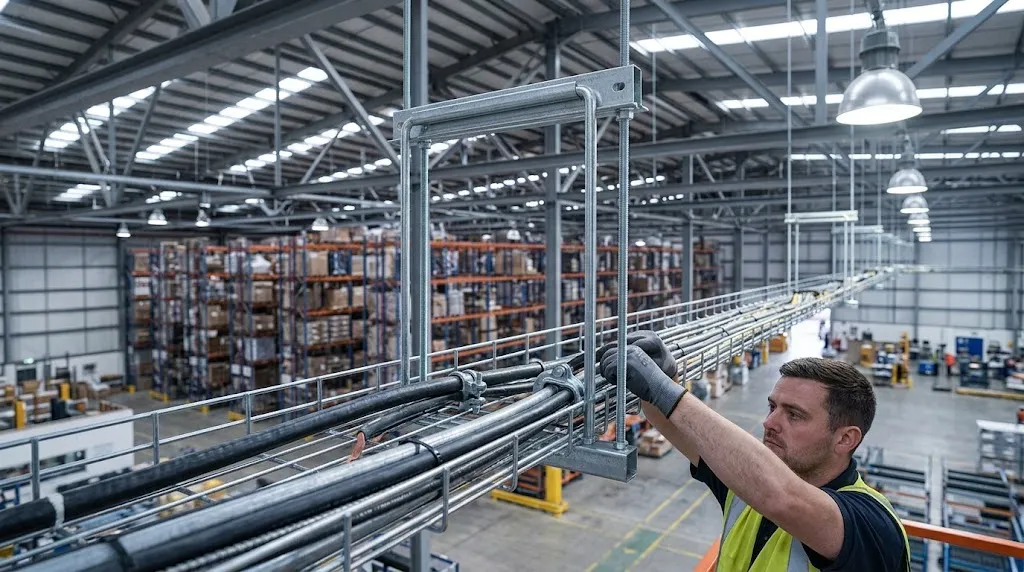

۴. شرایط محیطی و مقاومت در برابر خوردگی
در کارخانه‌ها، پارکینگ‌ها، محیط‌های مرطوب و فضاهای صنعتی ممکن است ساپورت در معرض رطوبت، گردوغبار یا مواد خورنده قرار بگیرد. به همین دلیل، جنس قطعه و پوشش محافظ آن باید متناسب با محیط انتخاب شود.
برای فضاهای معمولی، یک پوشش استاندارد ممکن است کافی باشد؛ اما در محیط‌های خورنده باید مقاومت پوشش و محدودیت‌های کاربرد آن بررسی شود. همچنین، تماس فلزات ناهمگون می‌تواند در شرایط مرطوب خطر خوردگی گالوانیکی را افزایش دهد.

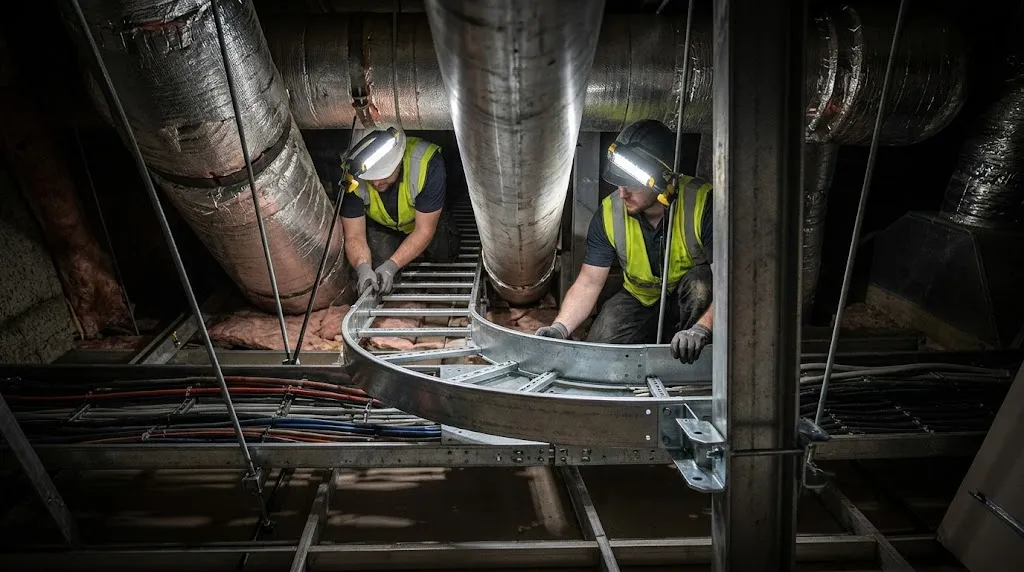

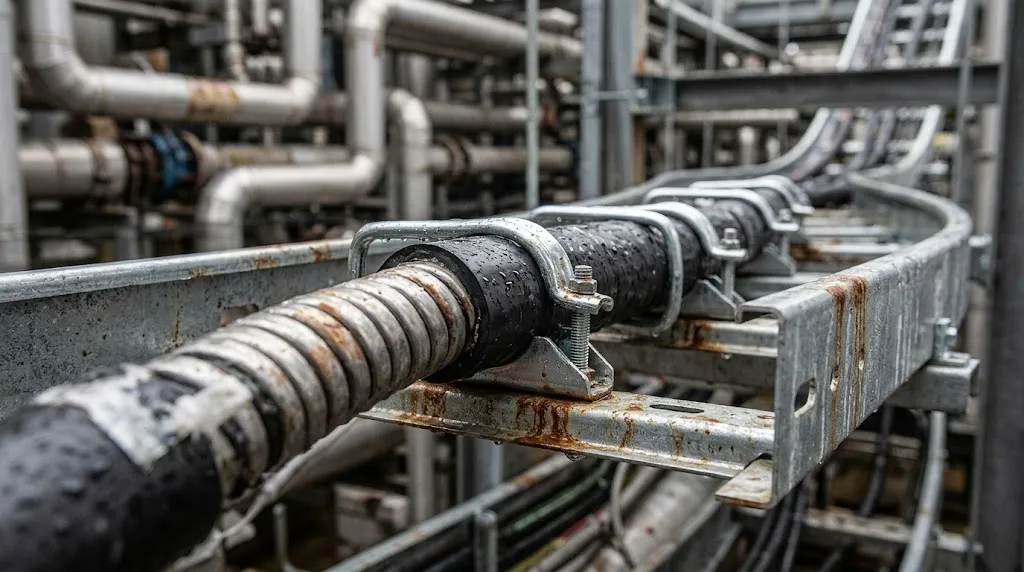

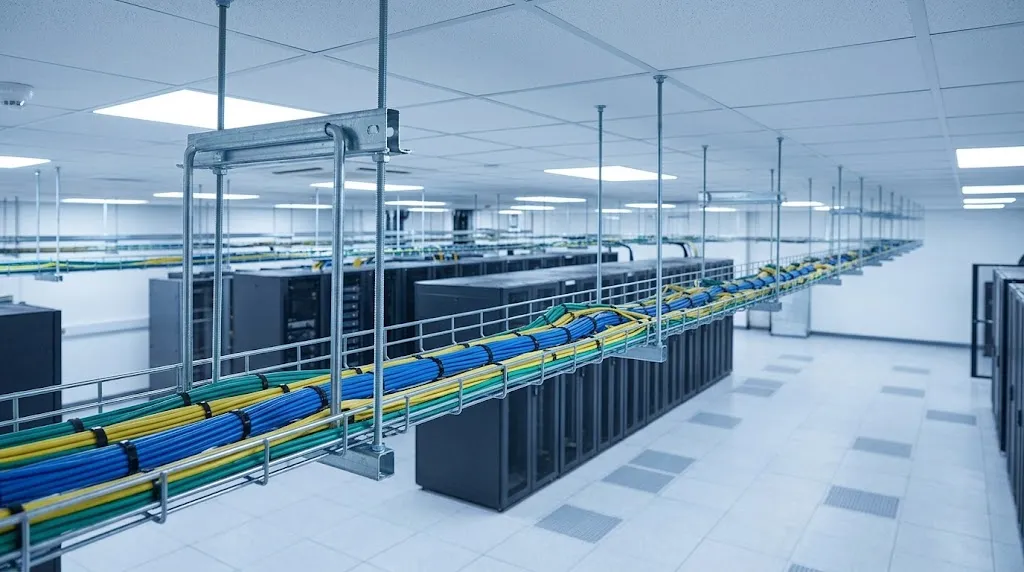

۵. نوع سازه و روش اتصال
ساپورت باید به سازه‌ای متصل شود که توان تحمل بارهای واردشده را داشته باشد. اتصال به تیر فلزی، سقف بتنی یا دیوار، به تجهیزات و روش اجرایی متفاوتی نیاز دارد.
حتی اگر خود سوپرفیکس یو ظرفیت مناسبی داشته باشد، ضعف پیچ، انکر یا سازه میزبان می‌تواند ایمنی کل مجموعه را کاهش دهد. بنابراین، انتخاب ساپورت باید همراه با بررسی اجزای اتصال و ظرفیت سازه انجام شود.
مزایای استفاده از سوپرفیکس یو در مسیرهای سینی کابل
در صورت تناسب مشخصات محصول با شرایط پروژه، استفاده از سوپرفیکس یو می‌تواند مزایای اجرایی و نگهداری متعددی داشته باشد.
- کمک به تثبیت مسیر کابل‌کشی: اتصال صحیح ساپورت به سازه، موقعیت سینی را در محدوده طراحی‌شده حفظ می‌کند.
- تسهیل اجرای مسیرهای منظم: استفاده از سیستم نگهدارنده متناسب می‌تواند ترازکردن و تنظیم ارتفاع سینی را آسان‌تر کند.
- امکان سازگاری با آرایش‌های مختلف: بسته به طراحی محصول، ممکن است بتوان از آن در مسیرهای دیواری، سقفی یا سازه‌های فلزی استفاده کرد.
- کاهش احتمال افتادگی: انتخاب ظرفیت و فاصله مناسب تکیه‌گاه‌ها، خمش بیش از حد سینی را محدود می‌کند.
- تسهیل نگهداری: اجرای منظم اتصالات و دسترسی مناسب به آن‌ها، بازرسی و اصلاح مسیر کابل‌کشی را ساده‌تر می‌کند.
این مزایا به معنی مناسب‌بودن خودکار همه مدل‌های سوپرفیکس یو برای نصب سینی کابل نیست. ظرفیت باربری، نوع اتصال و تأییدیه سازنده باید پیش از اجرا بررسی شوند.
نکات فنی و استانداردهای مرتبط با نصب سینی کابل
در طراحی مسیر کابل‌کشی، باید بین استانداردهای مربوط به خود سینی کابل و الزامات سازه نگهدارنده تفاوت قائل شد. رعایت استاندارد محصول به‌تنهایی تضمین نمی‌کند که آرایش ساپورت‌ها برای هر پروژه مناسب باشد.
استاندارد IEC 61537
استاندارد IEC 61537 به سیستم‌های سینی کابل و نردبان کابل می‌پردازد و الزامات و آزمون‌های مرتبط با عملکرد این تجهیزات را پوشش می‌دهد. هنگام بررسی سینی کابل، باید مشخصات باربری، روش نصب و محدودیت‌های اعلام‌شده از سوی سازنده مورد توجه قرار گیرد.
استانداردهای نصب تأسیسات الکتریکی
در طراحی تأسیسات، استانداردهایی مانند IEC 60364 می‌توانند در زمینه الزامات کلی نصب الکتریکی و حفاظت مرتبط باشند. بااین‌حال، انتخاب جزئیات ساپورت باید با مقررات محلی، مشخصات پروژه و دستورالعمل سازندگان هماهنگ شود.
ظرفیت باربری و اطلاعات فنی سازنده
یکی از مهم‌ترین اطلاعات، بار مجاز سینی و ساپورت در آرایش نصب واقعی است. ظرفیت اعلام‌شده برای یک فاصله تکیه‌گاهی یا نحوه اتصال خاص را نباید بدون بررسی به شرایط دیگر تعمیم داد.
در زمان خرید، بهتر است مدارک زیر دریافت شوند:
- ابعاد و جنس دقیق محصول
- ظرفیت باربری و شرایط آزمون
- روش نصب و نوع اتصالات مجاز
- نوع پوشش و شرایط محیطی مناسب
- محدودیت‌های کاربرد و توصیه‌های سازنده
مراحل انتخاب سوپرفیکس یو برای نصب سینی کابل
برای انتخاب دقیق‌تر، می‌توان فرایند زیر را به‌صورت مرحله‌ای اجرا کرد.
مرحله اول: بررسی نقشه مسیر کابل‌کشی
طول مسیر، عرض سینی، تعداد تغییر جهت‌ها، ارتفاع نصب و نقاط اتصال به سازه را مشخص کنید. وجود زانویی‌ها، سه‌راهی‌ها و تغییرات ارتفاع نیز ممکن است به تکیه‌گاه‌های اضافی یا آرایش متفاوت نیاز داشته باشد.
مرحله دوم: محاسبه بار
وزن سینی، کابل‌ها و متعلقات باید براساس اطلاعات سازنده محاسبه شود. اگر احتمال اضافه‌شدن کابل در آینده وجود دارد، ظرفیت موردنیاز باید با درنظرگرفتن شرایط توسعه تعیین شود.
مرحله سوم: انتخاب مدل و بررسی سازگاری
مدل سوپرفیکس یو را با توجه به روش نصب، ابعاد، ظرفیت و نوع سازه انتخاب کنید. در صورت نبود اطلاعات روشن درباره کاربرد محصول برای سینی کابل، پیش از سفارش از تولیدکننده یا تأمین‌کننده تأییدیه فنی بگیرید.
مرحله چهارم: تعیین فاصله تکیه‌گاه‌ها
فاصله ساپورت‌ها باید مطابق اطلاعات فنی سینی و شرایط بارگذاری تعیین شود. برای مسیرهای دارای بار زیاد، دهانه‌های بلند یا تجهیزات جانبی سنگین، بررسی مهندسی اهمیت بیشتری دارد.
مرحله پنجم: کنترل اجرا
پس از نصب، تراز سینی، استحکام اتصالات، فاصله تکیه‌گاه‌ها و وضعیت بارگذاری را بررسی کنید. همچنین، باید اطمینان حاصل شود که هیچ لبه تیز یا اتصال نامناسبی به کابل‌ها آسیب نمی‌زند.
خطاهای رایج در استفاده از سوپرفیکس یو برای سینی کابل
بعضی از مشکلات ناشی از انتخاب اشتباه محصول هستند و برخی دیگر به اجرای نامناسب ارتباط دارند. مهم‌ترین خطاها عبارت‌اند از:
- انتخاب براساس ظاهر: شباهت ظاهری به یک ساپورت مناسب، ظرفیت باربری یا سازگاری فنی محصول را ثابت نمی‌کند.
- نادیده‌گرفتن وزن کابل‌ها: محاسبه‌نکردن بار واقعی می‌تواند موجب انتخاب قطعه ضعیف‌تر از نیاز شود.
- افزایش خودسرانه فاصله ساپورت‌ها: دهانه بلندتر ممکن است خمش سینی را افزایش دهد و از محدوده مجاز فراتر برود.
- استفاده از اتصالات نامتناسب: پیچ، مهره یا انکر نامناسب می‌تواند نقطه ضعف اصلی مجموعه باشد.
- بی‌توجهی به شرایط محیطی: پوشش نامناسب در محیط مرطوب یا خورنده، عمر مفید ساپورت را کاهش می‌دهد.
- مسدودکردن مسیر دسترسی: نصب سینی در محل نامناسب ممکن است تعمیر، بازرسی یا توسعه کابل‌کشی را دشوار کند.
چهار راهکار برای افزایش ایمنی و دوام نصب
۱. مشخصات فنی را قبل از خرید بررسی کنید. اطلاعات ظرفیت، ابعاد و روش نصب باید مستند و متناسب با مدل انتخابی باشد.
۲. بارگذاری آینده را در نظر بگیرید. اگر توسعه کابل‌کشی محتمل است، ظرفیت موردنیاز را از ابتدا با محاسبات مناسب تعیین کنید؛ نه با فرض اینکه ساپورت موجود بعداً هر باری را تحمل خواهد کرد.
۳. اتصالات و سازه را هم‌زمان ارزیابی کنید. ایمنی سیستم به عملکرد کل مجموعه شامل ساپورت، پیچ‌ها، انکرها و سازه میزبان وابسته است.
۴. بازرسی دوره‌ای انجام دهید. تغییر شکل، خوردگی، شل‌شدن اتصالات و جابه‌جایی سینی باید براساس برنامه نگهداری بررسی شوند.

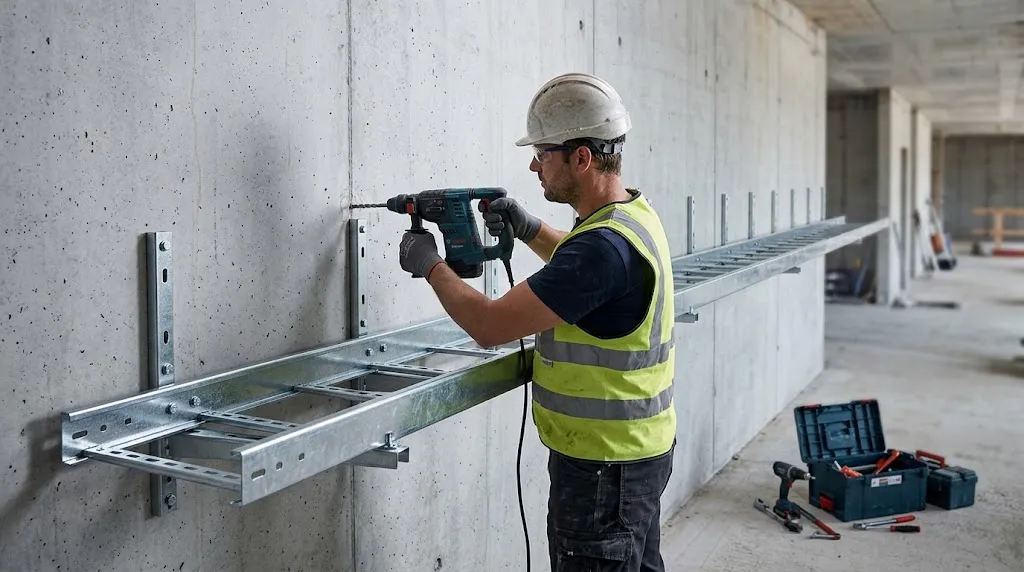

مثال اجرایی: نصب سینی کابل در یک کارخانه تولیدی
فرض کنید یک کارخانه قصد دارد سینی کابل نردبانی را در ارتفاع سالن تولید نصب کند. مسیر شامل بخش مستقیم، چند تغییر جهت و تعدادی کابل قدرت است. در چنین شرایطی، انتخاب سوپرفیکس یو باید با بررسی عرض سینی، وزن کابل‌ها، فاصله تکیه‌گاه‌ها و نوع سازه سقفی آغاز شود.
پس از محاسبه بار، مشخصات فنی مدل پیشنهادی با شرایط پروژه تطبیق داده می‌شود. اگر سازنده استفاده از محصول را برای آرایش موردنظر تأیید کند و ظرفیت مجاز آن کافی باشد، می‌توان جزئیات اتصال را در نقشه اجرایی مشخص کرد. سپس فاصله ساپورت‌ها طبق اطلاعات فنی سینی تعیین می‌شود و در محل تغییر جهت‌ها نیز نیاز به تکیه‌گاه اضافی بررسی خواهد شد.
در پایان، تراز مسیر، استحکام پیچ‌ها و انکرها و وضعیت کابل‌ها کنترل می‌شود. این روند از انتخاب صرفاً ظاهری قطعه جلوگیری می‌کند و امکان اجرای مسیر پایدارتر و قابل‌نگهداری را فراهم می‌سازد.
قیمت سوپرفیکس یو برای نصب سینی کابل به چه عواملی بستگی دارد؟
قیمت سوپرفیکس یو می‌تواند با توجه به جنس، ابعاد، ضخامت، نوع پوشش، طراحی اتصال و ظرفیت باربری تغییر کند. تعداد موردنیاز، شرایط تأمین و مشخصات اختصاصی پروژه نیز بر هزینه نهایی تأثیر دارند.
برای مقایسه پیشنهادهای بازار، محصولات را بر اساس مشخصات فنی یکسان بررسی کنید. دو قطعه با ظاهر مشابه ممکن است از نظر ظرفیت مجاز، کیفیت پوشش یا روش نصب تفاوت داشته باشند. انتخاب اقتصادی زمانی منطقی است که هزینه اولیه در کنار دوام، سهولت نگهداری و الزامات ایمنی ارزیابی شود.
جمع‌بندی
سوپرفیکس یو برای نصب سینی کابل زمانی گزینه مناسبی است که طراحی محصول، ظرفیت باربری و روش اتصال آن با شرایط واقعی پروژه مطابقت داشته باشد. وزن کابل‌ها، ابعاد سینی، فاصله ساپورت‌ها، شرایط محیطی و نوع سازه از مهم‌ترین معیارهای انتخاب هستند.
پیش از اجرا، مدارک فنی محصول را بررسی کنید و از تعمیم ظرفیت یک مدل به شرایط نصب متفاوت خودداری کنید. رعایت الزامات استاندارد، انتخاب اتصالات مناسب و بازرسی دوره‌ای، به افزایش پایداری و دوام مسیر کابل‌کشی کمک می‌کند.
سوالات متداول
۱. آیا سوپرفیکس یو برای نصب سینی کابل مناسب است؟
این موضوع به طراحی و مشخصات فنی مدل موردنظر بستگی دارد. پیش از استفاده باید ظرفیت باربری، روش اتصال و تأیید سازنده برای کاربرد موردنظر بررسی شود.
۲. هنگام انتخاب سوپرفیکس یو برای سینی کابل چه عواملی مهم هستند؟
وزن سینی و کابل‌ها، عرض سینی، فاصله تکیه‌گاه‌ها، جنس ساپورت، شرایط محیطی و نوع سازه محل نصب از عوامل اصلی انتخاب محسوب می‌شوند.
۳. فاصله ساپورت‌های سینی کابل چقدر باید باشد؟
فاصله مناسب به مشخصات سینی، بار واردشده و توصیه‌های سازنده بستگی دارد. نمی‌توان یک فاصله ثابت را برای تمام سینی‌ها و شرایط نصب مناسب دانست.
۴. آیا سوپرفیکس یو برای سینی کابل سنگین قابل استفاده است؟
فقط در صورتی که ظرفیت مجاز محصول و مجموعه اتصالات برای بار واقعی کافی باشد. برای سینی‌های سنگین، بررسی محاسباتی و تأیید مهندسی ضروری است.
۵. چه نوع پوششی برای ساپورت سینی کابل مناسب است؟
انتخاب پوشش به رطوبت، مواد خورنده و محل نصب بستگی دارد. در محیط‌های صنعتی باید مشخصات پوشش و محدودیت‌های کاربرد آن بررسی شوند.
۶. کدام استاندارد برای سینی کابل اهمیت دارد؟
IEC 61537 از استانداردهای مرتبط با سیستم‌های سینی کابل و نردبان کابل است. بااین‌حال، طراحی ساپورت و اتصالات باید علاوه بر استاندارد محصول، با مشخصات پروژه و الزامات نصب نیز هماهنگ باشد.
۷. چگونه از افتادگی سینی کابل جلوگیری کنیم؟
محاسبه بار واقعی، رعایت فاصله مجاز ساپورت‌ها، انتخاب قطعات دارای ظرفیت کافی و کنترل کیفیت نصب، از مهم‌ترین اقدامات برای کاهش احتمال افتادگی هستند.
۸. آیا بررسی دوره‌ای ساپورت سینی کابل ضروری است؟
بله. بازرسی منظم می‌تواند خوردگی، شل‌شدن پیچ‌ها، تغییر شکل ساپورت و افتادگی سینی را زودتر شناسایی کند. زمان‌بندی بازرسی باید متناسب با محیط و برنامه نگهداری مجموعه تعیین شود.
