خرید یو چنل بدون بررسی مدارک فنی، فقط یک تصمیم قیمتی نیست؛ بلکه می‌تواند روی کیفیت سازه، وزن نهایی، قابلیت جوشکاری، مقاومت مکانیکی و حتی پذیرش محصول در پروژه اثر مستقیم بگذارد. یک فروشنده حرفه‌ای باید بتواند مشخصات فنی محصول، استاندارد تولید، گرید فولاد و در صورت درخواست خریدار، گواهی آنالیز شیمیایی و خواص مکانیکی ورق را ارائه کند.

برای خرید مطمئن، نام‌هایی مانند JIS، ASTM و آنالیز ورق باید با مشخصات واقعی محصول تطبیق داده شوند. صرف درج عبارت «مطابق استاندارد» روی پیش‌فاکتور کافی نیست؛ خریدار باید بداند محصول دقیقاً با کدام استاندارد، گرید، ضخامت، ابعاد و روش آزمون تولید شده است.

فروشنده یو چنل چه مدارکی باید ارائه دهد؟

مهم‌ترین مدارک فنی یو چنل شامل مشخصات محصول، استاندارد تولید، گرید فولاد، گواهی کیفیت یا Mill Test Certificate، آنالیز شیمیایی، خواص مکانیکی و در صورت نیاز گزارش ابعادی و نتایج آزمون‌های کنترل کیفیت است. اگر فروشنده ادعای انطباق با JIS یا ASTM دارد، شماره استاندارد و گرید دقیق نیز باید در مدارک درج شود.

یو چنل چیست و چرا مدارک فنی آن اهمیت دارد؟

یو چنل یا U Channel یک مقطع فولادی با سطح مقطع U شکل است که در صنایع مختلف ساختمانی، صنعتی، ماشین‌سازی، شاسی‌سازی و سازه‌های فلزی کاربرد دارد.

ابعاد بال، ارتفاع جان، ضخامت ورق، شعاع گوشه‌ها و گرید فولاد، ویژگی‌های اصلی این مقطع را تشکیل می‌دهند. تغییر هرکدام از این پارامترها می‌تواند وزن، ظرفیت باربری و رفتار مقطع را تغییر دهد.

به همین دلیل، خریدار نباید فقط به ظاهر یو چنل یا عدد وزن اعلام‌شده توسط فروشنده اکتفا کند. مدارک فنی امکان مقایسه محصول واقعی با سفارش و مشخصات طراحی را فراهم می‌کنند.

برای یک پروژه حساس، حتی اختلاف جزئی در ضخامت ورق می‌تواند وزن و مقاومت مقطع را تحت تأثیر قرار دهد. چنین اختلافی زمانی اهمیت بیشتری پیدا می‌کند که تعداد خرید بالا باشد یا مهندس سازه محاسبات را بر اساس یک گرید مشخص انجام داده باشد.

مهم‌ترین مدارک فنی یو چنل

مدارک موردنیاز به نوع پروژه و استاندارد خرید بستگی دارند، اما معمولاً مجموعه زیر بیشترین کاربرد را دارد:

• دیتاشیت یا مشخصات فنی محصول
• استاندارد تولید
• گرید فولاد
• گواهی متریال یا Mill Test Certificate
• آنالیز شیمیایی ورق
• نتایج خواص مکانیکی
• گزارش کنترل ابعادی
• گواهی بازرسی یا Inspection Certificate
• گواهی تست‌های موردنیاز پروژه
• مدارک ردیابی ذوب یا Heat Number در پروژه‌های حساس

همه این مدارک برای هر خرید الزامی نیستند. سطح مستندات باید با حساسیت پروژه، قرارداد، مشخصات فنی کارفرما و استاندارد مورد استفاده هماهنگ شود.

استاندارد JIS در یو چنل چه نقشی دارد؟

JIS مخفف Japanese Industrial Standards است و مجموعه‌ای از استانداردهای صنعتی ژاپن را شامل می‌شود. در بازار فولاد، بسیاری از خریداران از استانداردهای JIS برای تعیین مشخصات ورق و فولاد استفاده می‌کنند.

یکی از استانداردهای شناخته‌شده در این حوزه JIS G 3101 است که به فولادهای کربنی نورد گرم برای کاربردهای عمومی سازه‌ای مربوط می‌شود.

اگر فروشنده اعلام کند یو چنل از فولاد مطابق JIS ساخته شده است، این عبارت به‌تنهایی کافی نیست. باید مشخص شود:

• شماره استاندارد چیست؟
• گرید فولاد کدام است؟
• ضخامت ورق چقدر است؟
• محصول نهایی با چه مشخصاتی تولید شده؟
• گواهی متریال چه اطلاعاتی دارد؟
• Heat Number یا شماره ذوب چیست؟

برای نمونه، اشاره به یک گرید مشخص مانند SS400 باید در کنار استاندارد مربوطه و مدارک متریال بررسی شود، نه اینکه صرفاً در فاکتور نوشته شود.

استاندارد ASTM چه اطلاعاتی می‌دهد؟

ASTM مجموعه گسترده‌ای از استانداردهای فنی برای مواد، محصولات و روش‌های آزمون است. استانداردهای ASTM در صنعت فولاد نیز کاربرد زیادی دارند.

یکی از استانداردهای شناخته‌شده برای فولادهای کربنی سازه‌ای، ASTM A36/A36M است. این استاندارد الزامات مربوط به فولاد کربنی سازه‌ای را مشخص می‌کند.

نکته مهم این است که JIS و ASTM را نباید صرفاً بر اساس شباهت نام گریدها معادل یکدیگر دانست. ممکن است دو فولاد از نظر برخی خواص به هم نزدیک باشند، اما الزامات استاندارد، ترکیب شیمیایی یا حداقل خواص مکانیکی متفاوتی داشته باشند.

بنابراین اگر نقشه یا قرارداد یک استاندارد خاص را الزام کرده است، فروشنده باید همان استاندارد را در مدارک محصول اثبات کند.

آنالیز ورق چیست؟

آنالیز ورق یا Chemical Analysis گزارشی است که ترکیب شیمیایی فولاد را مشخص می‌کند. عناصر موجود در فولاد می‌توانند روی استحکام، شکل‌پذیری، جوشکاری و رفتار خوردگی اثر بگذارند.

عناصر رایج در آنالیز فولاد شامل موارد زیر هستند:

• کربن C
• منگنز Mn
• سیلیسیم Si
• فسفر P
• گوگرد S
• کروم Cr
• نیکل Ni
• مولیبدن Mo

تمام این عناصر الزاماً در همه گریدها با مقدار مشخص وجود ندارند. حدود مجاز هر عنصر را باید از استاندارد مربوط به همان فولاد استخراج کرد.

چرا کربن مهم است؟

افزایش کربن می‌تواند استحکام فولاد را افزایش دهد، اما در برخی شرایط قابلیت جوشکاری را کاهش می‌دهد. بنابراین مقدار کربن برای قطعاتی که عملیات جوشکاری روی آن‌ها انجام می‌شود اهمیت ویژه‌ای دارد.

منگنز چه تأثیری دارد؟

منگنز معمولاً به بهبود استحکام و برخی ویژگی‌های مکانیکی فولاد کمک می‌کند. مقدار آن باید با محدوده مشخص‌شده در استاندارد مطابقت داشته باشد.

فسفر و گوگرد چرا کنترل می‌شوند؟

مقدار بالای برخی ناخالصی‌ها مانند فسفر و گوگرد می‌تواند روی شکل‌پذیری، چقرمگی و رفتار جوشکاری اثر منفی بگذارد. به همین دلیل استانداردهای فولادی برای این عناصر محدودیت تعیین می‌کنند.

Mill Test Certificate یا MTC چیست؟

گواهی تست کارخانه یا Mill Test Certificate یکی از مهم‌ترین اسناد خرید فولاد است. این مدرک اطلاعات مربوط به متریال تحویلی را ارائه می‌کند و می‌تواند شامل ترکیب شیمیایی، خواص مکانیکی، استاندارد، گرید و شماره ذوب باشد.

مقدار اطلاعات MTC به نوع گواهی و الزامات پروژه بستگی دارد. در پروژه‌های حساس، ردیابی Heat Number اهمیت زیادی دارد.

اگر فروشنده یک MTC ارائه کند، خریدار باید بررسی کند که اطلاعات گواهی با محموله واقعی ارتباط دارد. وجود یک برگه عمومی متعلق به محصول دیگر، ارزش فنی مورد انتظار را ندارد.

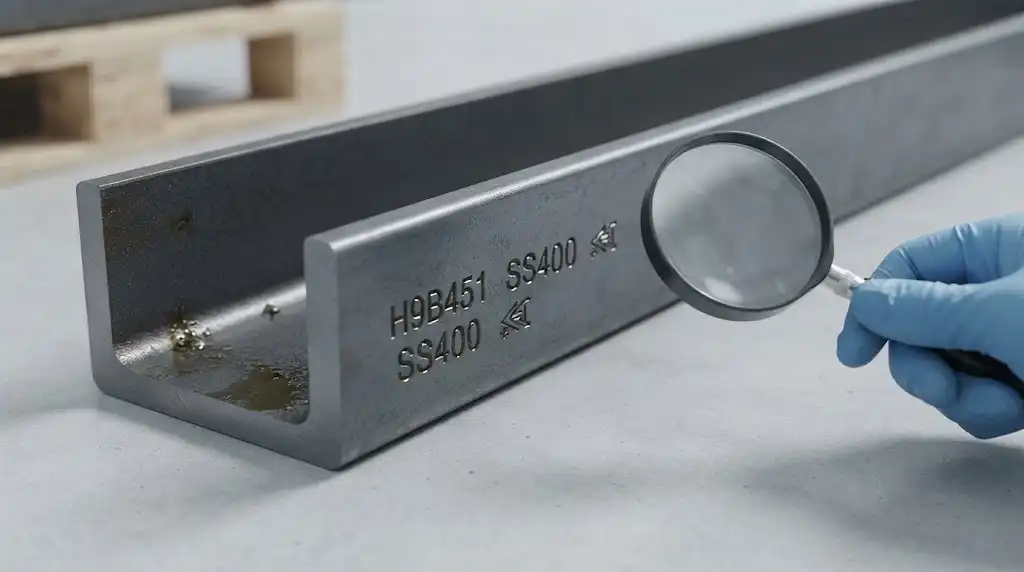

Heat Number چیست؟

Heat Number یا شماره ذوب، یک شناسه برای ردیابی فولاد تولیدشده در یک ذوب مشخص است. این شماره در فرآیند کنترل کیفیت و ردیابی مواد اهمیت دارد.

وقتی شماره ذوب روی گواهی متریال، اسناد بار و در صورت امکان روی بسته‌بندی یا برچسب محصول قابل تطبیق باشد، خریدار می‌تواند ارتباط میان مدرک و محموله را بهتر کنترل کند.

برای پروژه‌های حساس، همین ردیابی یکی از تفاوت‌های اصلی میان «داشتن یک برگه آنالیز» و «داشتن مدرک قابل استناد» محسوب می‌شود.

گواهی آنالیز یو چنل باید شامل چه مواردی باشد؟

یک گزارش فنی مناسب معمولاً اطلاعات زیر را در اختیار خریدار قرار می‌دهد:

مشخصات محصول

نام محصول، ابعاد، ضخامت و تعداد یا وزن محموله باید مشخص باشد.

مشخصات فولاد

گرید و استاندارد مورد استفاده باید به‌طور واضح درج شود.

ترکیب شیمیایی

مقدار عناصر اصلی مانند C، Mn، Si، P و S باید با حدود استاندارد مقایسه شود.

خواص مکانیکی

مواردی مانند تنش تسلیم، استحکام کششی و درصد ازدیاد طول، بسته به استاندارد محصول، در گواهی درج می‌شوند.

اطلاعات ردیابی

شماره ذوب، شماره سفارش، شماره محموله یا اطلاعات مشابه می‌تواند ارتباط سند با محصول را مشخص کند.

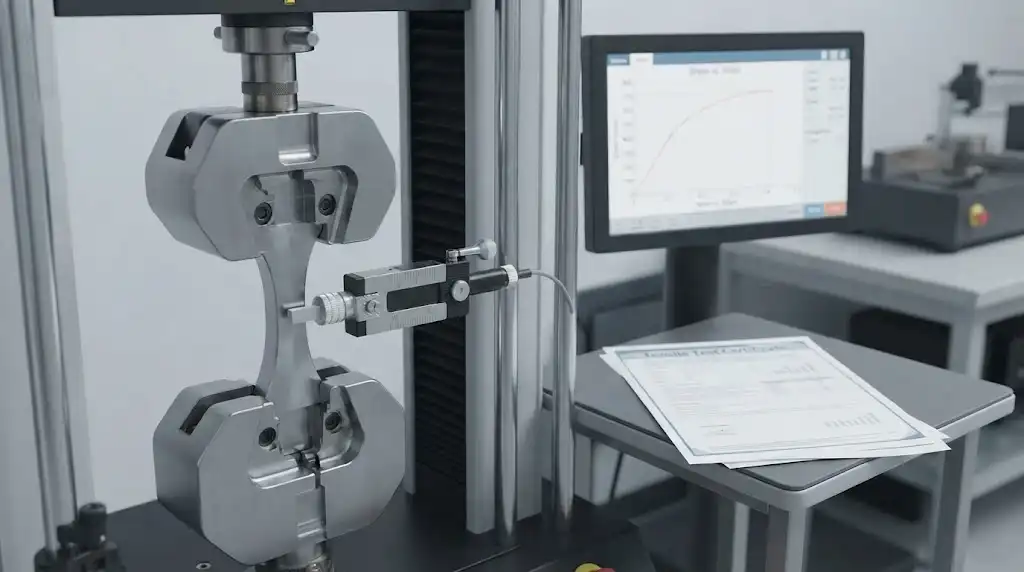

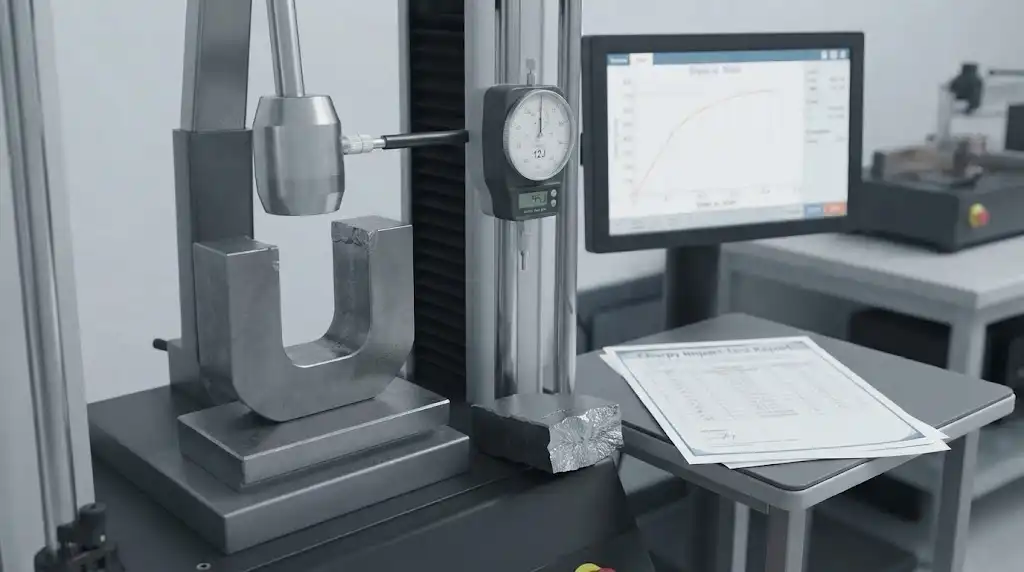

خواص مکانیکی چرا به اندازه آنالیز شیمیایی مهم است؟

آنالیز شیمیایی به شما می‌گوید فولاد از چه عناصری تشکیل شده است؛ اما خواص مکانیکی نشان می‌دهند این فولاد در برابر نیرو چگونه رفتار می‌کند.

برای یو چنل، چند شاخص اهمیت ویژه دارند.

Yield Strength یا تنش تسلیم، محدوده‌ای را نشان می‌دهد که پس از آن تغییر شکل پلاستیک اهمیت پیدا می‌کند.

Tensile Strength یا استحکام کششی، مقاومت فولاد در برابر کشش تا مرحله شکست را بیان می‌کند.

Elongation یا درصد ازدیاد طول، اطلاعاتی درباره شکل‌پذیری ماده ارائه می‌دهد.

مقادیر قابل قبول این ویژگی‌ها را باید از استاندارد مربوط به گرید موردنظر استخراج کرد. مقایسه عددها بدون توجه به استاندارد می‌تواند نتیجه اشتباه ایجاد کند.

آیا دیتاشیت با گواهی متریال یکسان است؟

خیر. دیتاشیت معمولاً مشخصات عمومی محصول را بیان می‌کند، در حالی که گواهی متریال می‌تواند اطلاعات مربوط به محموله یا ذوب مشخص را ارائه دهد.

برای مثال، دیتاشیت ممکن است اعلام کند یک یو چنل با فولاد خاص و ضخامت مشخص تولید می‌شود. MTC می‌تواند نشان دهد محموله موردنظر واقعاً چه ترکیب شیمیایی و خواص مکانیکی داشته است.

هر دو سند ارزش خود را دارند، اما کاربردشان متفاوت است.

۵ راهکار برای بررسی مدارک فنی یو چنل

۱. استاندارد را دقیق بخوانید

عبارت «طبق استاندارد» کافی نیست. شماره استاندارد و گرید باید مشخص باشند.

۲. اطلاعات MTC را با محصول تطبیق دهید

ابعاد، گرید، شماره ذوب و اطلاعات محموله را با بار تحویلی مقایسه کنید.

۳. آنالیز شیمیایی را با محدوده استاندارد بسنجید

صرف مشاهده چند عدد کافی نیست. هر مقدار را با حد مجاز همان گرید مقایسه کنید.

۴. خواص مکانیکی را بررسی کنید

اگر پروژه به ظرفیت مکانیکی مشخصی نیاز دارد، تنش تسلیم و استحکام کششی اهمیت ویژه‌ای پیدا می‌کنند.

۵. در خریدهای حساس، بازرسی مستقل انجام دهید

برای پروژه‌های بزرگ می‌توان از آزمایشگاه یا شرکت بازرسی مستقل کمک گرفت. این اقدام به‌ویژه زمانی اهمیت دارد که ارزش محموله بالا باشد یا پروژه الزامات سختگیرانه‌ای داشته باشد.

مثال اجرایی؛ بررسی یو چنل برای یک سازه صنعتی

فرض کنید یک پیمانکار برای ساخت سازه صنعتی به چندین تن یو چنل نیاز دارد. نقشه پروژه گرید مشخصی از فولاد را تعیین کرده و کارفرما نیز ارائه مدارک متریال را الزامی کرده است.

فروشنده ابتدا پیش‌فاکتور را با مشخصات محصول ارسال می‌کند. روی پیش‌فاکتور فقط عبارت «فولاد استاندارد» درج شده است.

خریدار حرفه‌ای در همین مرحله درباره استاندارد، گرید، ضخامت و MTC سؤال می‌کند. فروشنده مدارک را ارسال می‌کند و خریدار متوجه می‌شود گرید درج‌شده با گرید موردنیاز پروژه یکسان نیست.

اگر خریدار فقط قیمت را مقایسه می‌کرد، احتمالاً مغایرت پس از تحویل مشخص می‌شد. اصلاح چنین اشتباهی می‌توانست هزینه حمل، توقف پروژه و تعویض محصول را به همراه داشته باشد.

این سناریو نشان می‌دهد کنترل مدارک پیش از خرید، بخشی از کنترل کیفیت است؛ نه یک کار اداری اضافی.

اشتباهات رایج فروشندگان و خریداران

استفاده از عبارت «مطابق JIS» بدون ذکر گرید

استاندارد به‌تنهایی مشخص نمی‌کند که دقیقاً چه گریدی خریداری می‌کنید. شماره استاندارد و گرید باید کنار هم بررسی شوند.

ارائه آنالیز عمومی به جای MTC

برگه‌ای که ارتباط آن با محموله مشخص نیست، نمی‌تواند همان ارزش یک گواهی قابل ردیابی را داشته باشد.

مقایسه مستقیم SS400 و A36

شباهت کاربرد یا برخی خواص به معنی معادل‌بودن کامل دو گرید نیست. مشخصات استاندارد و الزامات قرارداد را بررسی کنید.

بی‌توجهی به ضخامت واقعی

ضخامت اسمی و ضخامت اندازه‌گیری‌شده می‌توانند تفاوت داشته باشند. کنترل ابعادی باید در صورت حساسیت پروژه انجام شود.

بررسی نکردن خواص مکانیکی

صرف داشتن آنالیز شیمیایی، تمام اطلاعات لازم درباره عملکرد مکانیکی محصول را ارائه نمی‌کند.

فروشنده حرفه‌ای یو چنل چه مدارکی را از ابتدا آماده دارد؟

یک فروشنده حرفه‌ای باید بتواند پیش از نهایی‌شدن خرید، اطلاعات پایه محصول را ارائه کند. این اطلاعات می‌تواند شامل موارد زیر باشد:

• نام و مشخصات دقیق یو چنل
• ابعاد و ضخامت
• وزن واحد
• استاندارد تولید
• گرید فولاد
• کشور یا کارخانه تولیدکننده
• دیتاشیت
• MTC در صورت توافق
• آنالیز شیمیایی
• خواص مکانیکی
• اطلاعات ردیابی محموله

سطح مدارک باید با نیاز خریدار هماهنگ باشد. فروشنده‌ای که اطلاعات فنی را شفاف ارائه می‌کند، امکان مقایسه واقعی میان محصولات را نیز برای مشتری فراهم می‌سازد.

چه زمانی ارائه MTC ضروری‌تر می‌شود؟

برای خریدهای عمومی و کم‌ریسک، ممکن است دیتاشیت و مشخصات محصول کافی باشد. در پروژه‌های سازه‌ای، نفت و گاز، نیروگاهی، صنعتی یا قراردادهایی که کارفرما کنترل کیفی دقیق دارد، MTC اهمیت بیشتری پیدا می‌کند.

اگر نقشه، قرارداد یا مشخصات فنی پروژه ارائه مدارک متریال را الزام کرده باشد، فروشنده باید این موضوع را پیش از فروش نهایی در نظر بگیرد.

آیا هر فروشنده‌ای می‌تواند آنالیز ورق ارائه دهد؟

ارائه یک جدول آنالیز ساده با ارائه مدرک معتبر تفاوت دارد. خریدار باید منبع آزمایش، مشخصات محموله و ارتباط آنالیز با محصول خریداری‌شده را بررسی کند.

در خریدهای حساس، استفاده از گزارش آزمایشگاهی معتبر یا گواهی کارخانه، اطمینان بیشتری ایجاد می‌کند. اگر فروشنده فقط یک فایل بدون شماره ذوب، تاریخ، مشخصات کارخانه یا اطلاعات قابل ردیابی ارائه کند، بهتر است اعتبار آن را بررسی کنید.

چک‌لیست نهایی خرید یو چنل

پیش از تأیید سفارش، این موارد را کنترل کنید:

• نام دقیق محصول مشخص است.
• ابعاد و ضخامت مشخص شده است.
• گرید فولاد مشخص است.
• شماره استاندارد درج شده است.
• JIS یا ASTM دقیقاً مشخص شده است.
• آنالیز شیمیایی در دسترس است.
• خواص مکانیکی مشخص است.
• MTC در صورت نیاز ارائه می‌شود.
• Heat Number قابل ردیابی است.
• اطلاعات مدارک با محموله تطبیق دارد.
• الزامات کارفرما بررسی شده است.
• در صورت نیاز، بازرسی مستقل انجام می‌شود.

پرسش‌های متداول

آیا فروشنده یو چنل باید MTC ارائه دهد؟

اگر پروژه یا قرارداد چنین مدرکی را الزام کند، بله. در خریدهای عمومی نیز بهتر است امکان ارائه گواهی متریال از ابتدا با فروشنده هماهنگ شود.

آنالیز ورق یو چنل شامل چه مواردی است؟

آنالیز معمولاً ترکیب شیمیایی فولاد را نشان می‌دهد و می‌تواند عناصری مانند کربن، منگنز، سیلیسیم، فسفر و گوگرد را شامل شود.

JIS و ASTM چه تفاوتی دارند؟

JIS مجموعه استانداردهای صنعتی ژاپن است، در حالی که ASTM مجموعه گسترده‌ای از استانداردهای فنی آمریکایی و بین‌المللی را منتشر می‌کند. الزامات هر استاندارد باید به‌صورت مستقل بررسی شود.

آیا SS400 با ASTM A36 کاملاً یکسان است؟

خیر. این دو گرید در برخی کاربردها و ویژگی‌ها شباهت دارند، اما نباید بدون بررسی استاندارد و الزامات پروژه آن‌ها را معادل کامل دانست.

آیا آنالیز شیمیایی به‌تنهایی برای کنترل یو چنل کافی است؟

خیر. برای ارزیابی کامل، خواص مکانیکی، ابعاد، ضخامت و در پروژه‌های حساس قابلیت ردیابی محموله نیز اهمیت دارند.

Heat Number چه کاربردی دارد؟

Heat Number امکان ردیابی فولاد تا یک ذوب مشخص را فراهم می‌کند و به تطبیق گواهی متریال با محصول تحویلی کمک می‌کند.

قبل از خرید یو چنل چه مدرکی را از فروشنده بخواهیم؟

حداقل مشخصات فنی، استاندارد، گرید، ابعاد و ضخامت را دریافت کنید. برای پروژه‌های حساس، MTC، آنالیز شیمیایی و خواص مکانیکی را نیز درخواست کنید.

اگر فروشنده مدارک فنی ارائه نکند چه کنیم؟

ابتدا مشخص کنید پروژه چه مدارکی را الزام کرده است. اگر فروشنده نتواند مدارک ضروری را ارائه کند، بهتر است پیش از نهایی‌کردن سفارش، تأمین‌کننده دیگری را نیز بررسی کنید.

جمع‌بندی

مدارک فنی یو چنل فقط اسناد اداری نیستند؛ این مدارک ابزار اصلی خریدار برای کنترل کیفیت و تطبیق محصول با نیاز پروژه محسوب می‌شوند. استانداردهایی مانند JIS و ASTM، گرید فولاد را مشخص می‌کنند و اسنادی مانند MTC و آنالیز ورق، اطلاعات دقیق‌تری درباره متریال تحویلی ارائه می‌دهند.

یک خرید مطمئن باید از مشخص‌کردن استاندارد و گرید آغاز شود و سپس به بررسی آنالیز شیمیایی، خواص مکانیکی، ابعاد و قابلیت ردیابی محموله برسد. برای پروژه‌های حساس نیز کنترل مستقل می‌تواند ریسک مغایرت محصول را کاهش دهد.

در نهایت، بهترین فروشنده یو چنل فقط کسی نیست که قیمت مناسبی ارائه می‌کند؛ فروشنده حرفه‌ای باید بتواند درباره استاندارد، گرید، آنالیز ورق، MTC، مشخصات ابعادی و کیفیت محصول اطلاعات شفاف و قابل بررسی ارائه دهد.
