تولید یو چنل یکی از فرآیندهای متداول در صنایع فلزی و ساختمانی است که طی آن ورق فلزی به کمک عملیات برش، فرمدهی و کنترل کیفیت به پروفیلی با مقطع U شکل تبدیل میشود. کیفیت محصول نهایی به عواملی مانند جنس و ضخامت ورق، دقت دستگاه رولفرمینگ یا خمکاری، تنظیم قالب، تلرانس ابعادی و کیفیت سطح وابسته است.
بهطور خلاصه، مراحل تولید یو چنل شامل انتخاب ورق، کنترل مواد اولیه، برش، آمادهسازی دستگاه، شکلدهی تدریجی، برش نهایی، کنترل ابعادی، پرداخت یا پوششدهی و بستهبندی است. انتخاب روش تولید نیز بر اساس ضخامت ورق، تیراژ، ابعاد پروفیل و کاربرد نهایی انجام میشود.
یو چنل چیست؟
یو چنل یا پروفیل U شکل، مقطعی فلزی است که از یک جان و دو بال تشکیل میشود. این محصول میتواند از فولاد، گالوانیزه، استنلس استیل، آلومینیوم یا سایر ورقهای فلزی ساخته شود.
مقطع U شکل باعث میشود پروفیل نسبت به یک ورق تخت، رفتار مکانیکی متفاوتی داشته باشد. همین ساختار در کاربردهایی مانند ساپورت تأسیسات، سازههای سبک، تجهیزات صنعتی، تابلوها، سیستمهای نصب و برخی اجزای ساختمانی مورد استفاده قرار میگیرد.
ابعاد یو چنل شامل عرض جان، ارتفاع بالها، ضخامت ورق و طول شاخه است. بسته به کاربرد، ممکن است لبهها ساده، برگشته یا دارای جزئیات هندسی خاص باشند.
مراحل تولید یو چنل چیست؟
مراحل تولید یو چنل از ورق شامل انتخاب و کنترل ورق، برش یا ورود کویل به خط، تغذیه دستگاه، فرمدهی تدریجی، برش در طول مشخص، کنترل ابعاد، انجام پوشش سطحی در صورت نیاز و بستهبندی محصول نهایی است. در تولید صنعتی، دقت تنظیم غلتکها، کنترل ضخامت ورق، شعاع خم و تلرانس ابعادی نقش مهمی در کیفیت پروفیل دارند.
مواد اولیه مورد استفاده در تولید یو چنل
نخستین مرحله، انتخاب ورقی است که از نظر جنس، ضخامت و خواص مکانیکی با کاربرد محصول مطابقت داشته باشد. ورق سیاه، ورق گالوانیزه، فولاد زنگنزن و آلومینیوم از گزینههایی هستند که با توجه به شرایط کاری انتخاب میشوند.
برای محصولات تأسیساتی، ورق گالوانیزه به دلیل مقاومت بهتر در برابر خوردگی گزینه رایجی است. چنانچه محیط نصب رطوبت یا عوامل خورنده بیشتری داشته باشد، جنس و نوع پوشش باید با حساسیت بیشتری انتخاب شود.
ضخامت نیز مستقیماً روی وزن، استحکام و قابلیت فرمدهی اثر دارد. ورق بیش از حد نازک ممکن است در برابر بارگذاری تغییر شکل بیشتری داشته باشد، در حالی که ضخامت بالاتر به نیروی شکلدهی بیشتری نیاز خواهد داشت.
کنترل ورق پیش از تولید
قبل از ورود ورق به خط تولید، چند مشخصه باید بررسی شود:
- ضخامت واقعی ورق
- عرض ورق
- یکنواختی سطح
- تاب و موجدار بودن
- زنگزدگی یا آسیب سطحی
- مشخصات گرید فولاد
- کیفیت پوشش در ورقهای پوششدار
کنترل همین موارد در ابتدای فرآیند، از تولید حجم زیادی محصول معیوب جلوگیری میکند.
مرحله اول؛ طراحی مقطع یو چنل
پیش از شروع تولید، هندسه مقطع باید مشخص شود. ابعاد جان، ارتفاع بال، ضخامت و شعاع خم بر اساس نیاز کاربردی تعیین میشوند.
طراحی دقیق مقطع اهمیت زیادی دارد؛ زیرا مقدار بازشدگی بالها، زاویه خم و شعاع گوشه میتواند روی عملکرد نهایی پروفیل اثر بگذارد.
در تولید صنعتی، نقشه ساخت باید شامل ابعاد اسمی و تلرانسهای مجاز باشد. بدون چنین اطلاعاتی، کنترل کیفیت محصول دشوار خواهد شد.
اهمیت شعاع خم
خم ۹۰ درجه در ظاهر ساده است، اما اجرای آن روی ورق فلزی به پارامترهای مختلفی وابسته است. جنس ورق، ضخامت، جهت نورد و روش شکلدهی میتوانند روی شعاع داخلی خم اثر بگذارند.
شعاع بسیار کوچک ممکن است موجب ترک یا آسیب سطحی شود. از طرف دیگر، شعاع بیش از اندازه میتواند مقطع را از هندسه طراحیشده دور کند.
مرحله دوم؛ برش ورق

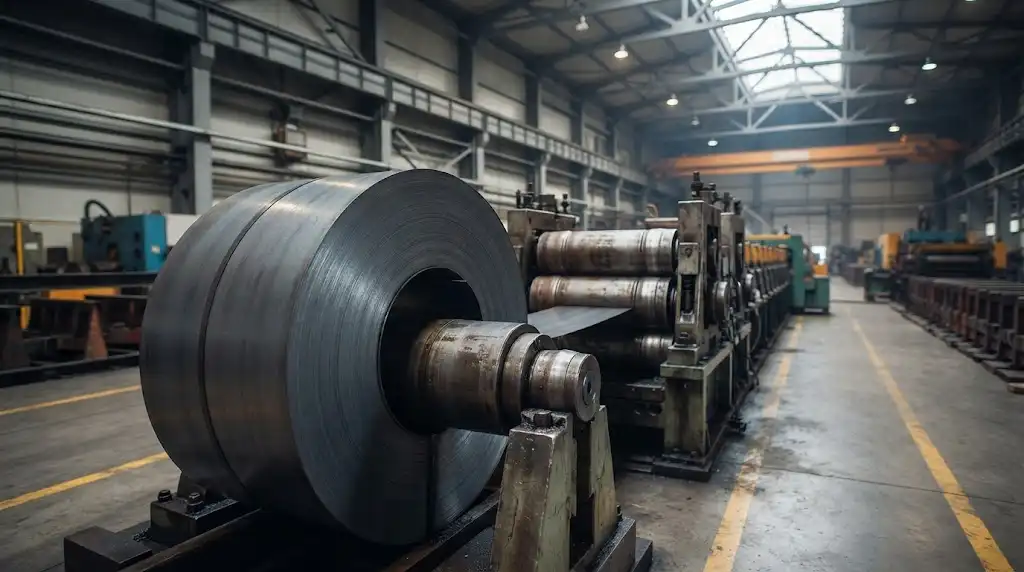

اگر ماده اولیه به شکل شیت باشد، ورق ابتدا به ابعاد مناسب برش داده میشود. برای خطوط تولید پیوسته، معمولاً کویل وارد دستگاه میشود و عملیات شکلدهی پس از باز شدن نوار انجام میگیرد.
دقت عرض نوار اهمیت زیادی دارد. عرض نامناسب باعث میشود پس از شکلدهی، ارتفاع بالها یا عرض جان مطابق نقشه نباشد.
روش برش نیز با توجه به ضخامت و تیراژ انتخاب میشود. برش گیوتینی، اسلیتر و تجهیزات برش صنعتی از روشهای مورد استفاده در خطوط مختلف هستند.
مرحله سوم؛ آمادهسازی دستگاه فرمدهی

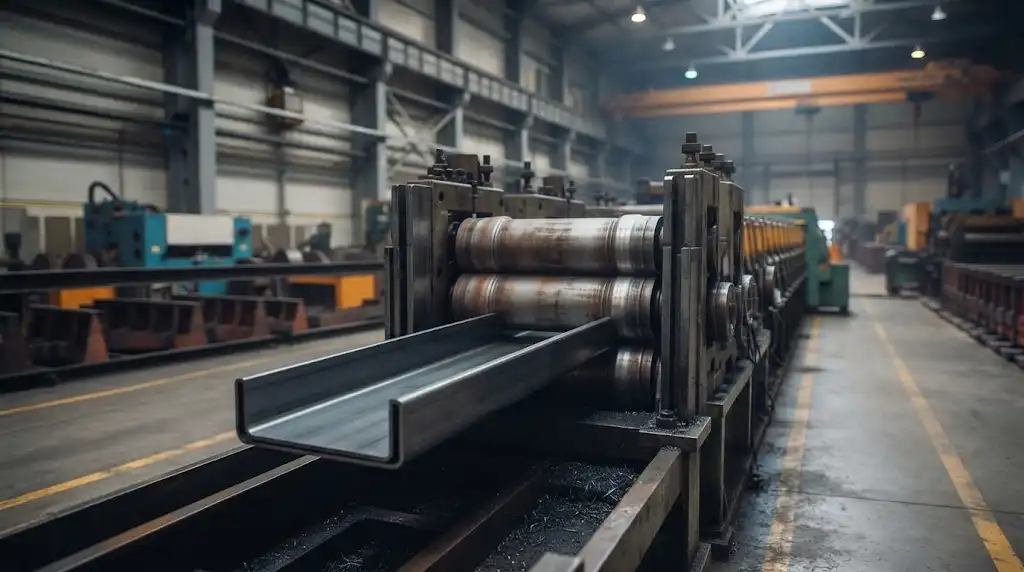

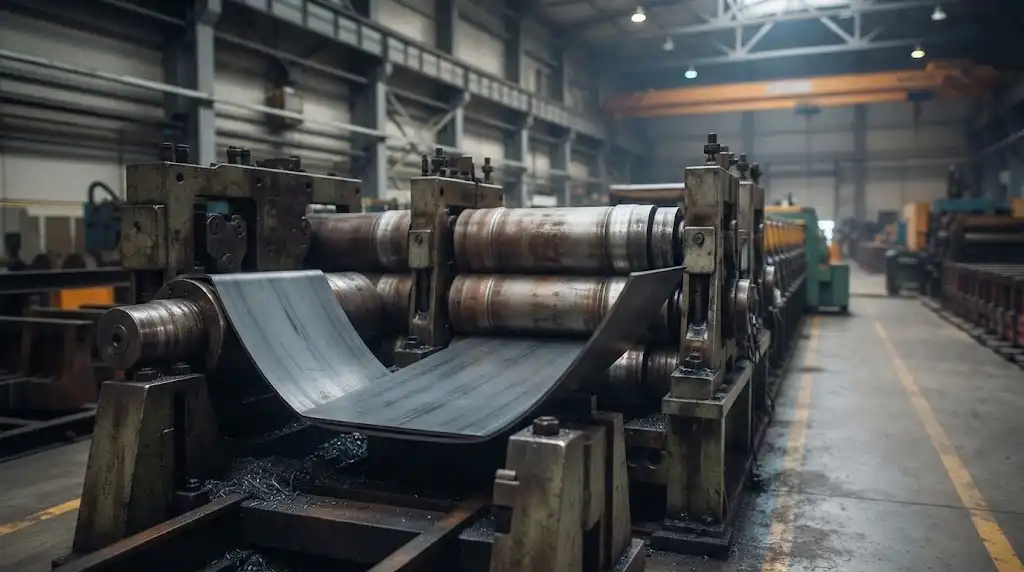

پس از آماده شدن ورق، دستگاه شکلدهی تنظیم میشود. در تولید یو چنل با تیراژ بالا، رولفرمینگ یکی از روشهای مهم است.
در رولفرمینگ، ورق بهجای آنکه در یک مرحله خم شود، از میان مجموعهای از غلتکها عبور میکند. هر ایستگاه مقدار مشخصی از تغییر شکل را ایجاد میکند تا در پایان، مقطع U شکل موردنظر حاصل شود.
این روش مزیت مهمی دارد: فرمدهی تدریجی باعث میشود پروفیل با سرعت بالا و تکرارپذیری مناسب تولید شود.
مرحله چهارم؛ فرمدهی تدریجی ورق
نوار فلزی وارد اولین مجموعه غلتکها میشود و بهتدریج از حالت تخت خارج میشود. در ایستگاههای بعدی، بالها بیشتر خم میشوند تا هندسه نهایی شکل بگیرد.
تنظیم نامناسب رولها میتواند مشکلاتی مانند پیچش، بازشدگی بالها، موج لبه و تغییر ابعاد ایجاد کند. به همین دلیل، همراستایی غلتکها و تنظیم فاصله آنها اهمیت زیادی دارد.
چرا فرمدهی چندمرحلهای اهمیت دارد؟
اگر تمام زاویه موردنظر در یک مرحله ایجاد شود، تنش موضعی ورق افزایش پیدا میکند. چنین شرایطی میتواند ظاهر محصول و حتی کیفیت مکانیکی آن را تحت تأثیر قرار دهد.
فرمدهی تدریجی، تغییر شکل را بین چند مرحله توزیع میکند. نتیجه این فرآیند معمولاً پروفیلی یکنواختتر و مناسبتر برای تولید مستمر خواهد بود.
مرحله پنجم؛ کنترل حین تولید
کنترل کیفیت نباید به انتهای خط محدود شود. اندازهگیری نمونههای تولیدشده در فواصل مشخص به اپراتور اجازه میدهد تغییرات فرآیند را زود تشخیص دهد.
عرض جان، ارتفاع بال، زاویه گوشه و طول محصول از جمله موارد قابل کنترل هستند. ضخامت ورق نیز باید با مشخصات سفارش مطابقت داشته باشد.
اگر انحراف ابعادی در همان مراحل ابتدایی شناسایی شود، تنظیم دستگاه سریعتر و میزان ضایعات کمتر خواهد بود.

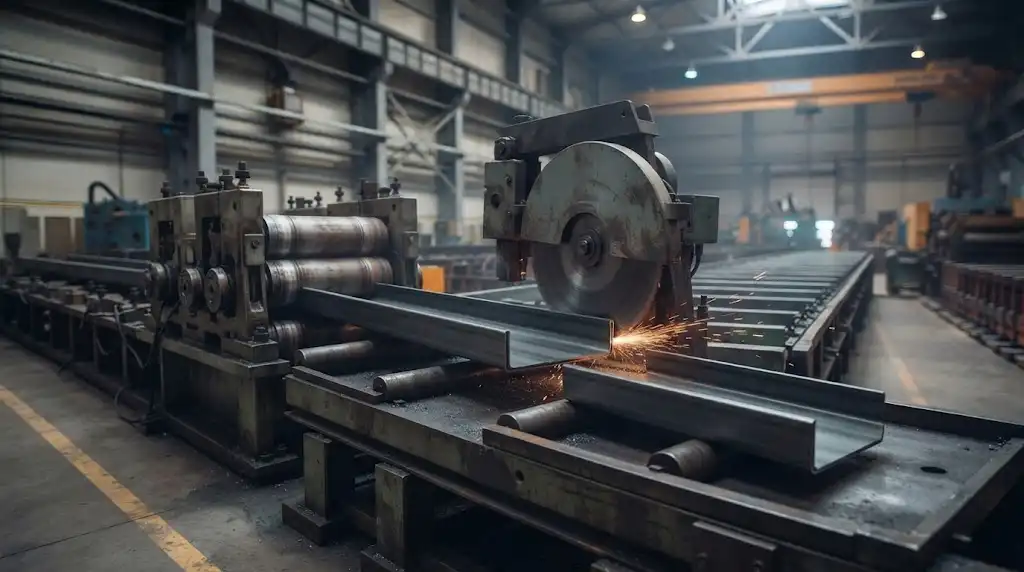

مرحله ششم؛ برش یو چنل در طول موردنظر
پس از شکلگیری مقطع، محصول به طول مشخص برش میخورد. برای تولید شاخههای استاندارد یا سفارشی، سیستم برش باید طول را با دقت مناسب کنترل کند.
برش نامنظم میتواند موجب اختلاف طول شاخهها شود. همچنین ایجاد پلیسه در محل برش ممکن است هنگام نصب برای کاربر مشکل ایجاد کند.
در خطوط اتوماتیک، هماهنگی میان سرعت حرکت پروفیل و سیستم برش اهمیت ویژهای دارد. هرگونه خطا در این هماهنگی میتواند به برش خارج از اندازه منجر شود.
مرحله هفتم؛ پلیسهگیری و پرداخت
بعد از برش، لبهها بررسی میشوند. در صورت وجود پلیسه، عملیات مناسب برای حذف لبههای تیز انجام میشود.
این مرحله علاوه بر بهبود ظاهر، ایمنی کاربر را نیز افزایش میدهد. برای محصولاتی که در محیطهای صنعتی یا تأسیساتی نصب میشوند، حذف لبههای برنده اهمیت عملیاتی زیادی دارد.
نوع پرداخت به جنس محصول بستگی دارد. برخی یو چنلها بدون عملیات تکمیلی عرضه میشوند، در حالی که محصولات دیگر ممکن است نیازمند رنگ، گالوانیزه یا پوشش محافظ باشند.
مرحله هشتم؛ پوششدهی و محافظت در برابر خوردگی
اگر یو چنل برای محیط مرطوب یا فضای باز طراحی شده باشد، مقاومت در برابر خوردگی باید از ابتدا در طراحی محصول لحاظ شود.
ورق گالوانیزه معمولاً با لایهای از روی در برابر خوردگی محافظت میشود. در محصولات فولادی بدون پوشش، روشهایی مانند رنگ صنعتی یا سایر پوششهای حفاظتی میتوانند مورد استفاده قرار گیرند.
انتخاب پوشش باید بر اساس شرایط محیطی، طول عمر مورد انتظار و هزینه انجام شود. پوششی که برای محیط داخلی مناسب است، الزاماً برای محیط ساحلی یا صنعتی خورنده گزینه مناسبی نیست.
مرحله نهم؛ کنترل کیفیت نهایی یو چنل
محصول نهایی باید از نظر ابعاد، ظاهر و کیفیت ساخت بررسی شود. کنترل نهایی معمولاً شامل چند محور اصلی است.

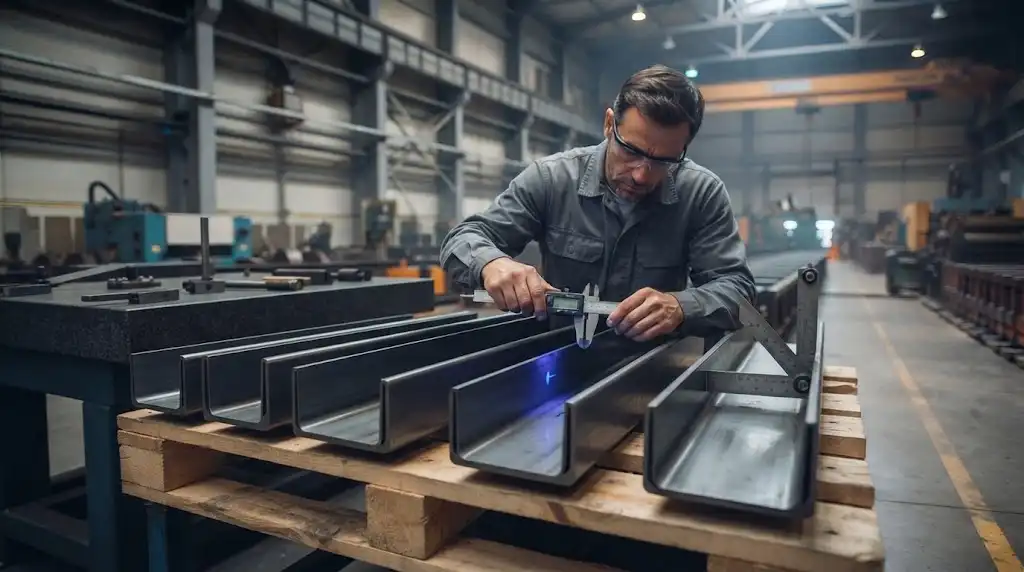

کنترل ابعادی
ابعاد اصلی مقطع با نقشه مقایسه میشوند. استفاده از ابزارهای اندازهگیری دقیق باعث کاهش اختلاف بین محصول و مشخصات سفارش خواهد شد.
کنترل ظاهری
سطح پروفیل نباید دارای آسیبهای غیرقابلقبول، ترک، تغییر شکل شدید یا عیوب ناشی از فرمدهی باشد.
کنترل طول
طول شاخهها باید با تلرانس تعیینشده مطابقت داشته باشد. این موضوع بهخصوص در سفارشهای صنعتی و نصبهای مدولار اهمیت دارد.
کنترل پوشش
در صورت پوششدار بودن محصول، یکنواختی و سلامت پوشش باید بررسی شود. خراشهای عمیق یا نقاط بدون پوشش میتوانند مقاومت خوردگی را کاهش دهند.
استانداردهای مرتبط با تولید یو چنل
استاندارد مورد استفاده به جنس، کاربرد و بازار هدف محصول بستگی دارد. نمیتوان برای تمام انواع یو چنل یک استاندارد واحد تعیین کرد.
استانداردهای مربوط به ورق فولادی، ورق گالوانیزه، تلرانس ابعادی، خواص مکانیکی و پوشش سطحی میتوانند در طراحی و کنترل محصول نقش داشته باشند.
برای سفارشهای صنعتی، مشخصکردن استاندارد مرجع در قرارداد اهمیت زیادی دارد. به این ترتیب، تولیدکننده و خریدار درباره جنس، ضخامت، تلرانس و کیفیت سطح برداشت یکسانی خواهند داشت.
۵ راهکار برای افزایش کیفیت تولید یو چنل
۱. ورق را قبل از فرمدهی کنترل کنید
کیفیت نامناسب ماده اولیه را نمیتوان همیشه با تنظیم دستگاه اصلاح کرد. بررسی ضخامت، عرض و سطح ورق باید پیش از شروع تولید انجام شود.
۲. قالب و غلتکها را دقیق تنظیم کنید
همراستایی غلتکها مستقیماً بر شکل نهایی اثر دارد. سرویس منظم تجهیزات نیز از تغییر تدریجی ابعاد جلوگیری میکند.
۳. کنترل حین فرآیند را جدی بگیرید
نمونهگیری دورهای باعث میشود انحراف ابعادی قبل از تولید تعداد زیادی محصول شناسایی شود.
۴. تلرانسها را از ابتدا مشخص کنید
وجود تلرانس مشخص، معیار عینی برای پذیرش یا رد محصول ایجاد میکند. این موضوع در سفارشهای سفارشی اهمیت بیشتری دارد.
۵. بستهبندی مناسب داشته باشید
پروفیلهای بلند ممکن است هنگام حمل دچار خمشدگی یا آسیب سطحی شوند. دستهبندی صحیح و مهار مناسب محصول، کیفیت آن را تا زمان تحویل حفظ میکند.
خطاهای رایج در تولید یو چنل
یکی از اشتباهات رایج، تمرکز صرف بر سرعت تولید است. افزایش سرعت زمانی مفید خواهد بود که کیفیت ابعادی و ظاهری همچنان در محدوده قابلقبول باقی بماند.
استفاده از ورق نامتناسب نیز مشکل دیگری ایجاد میکند. اگر ماده اولیه با مشخصات دستگاه یا محصول هماهنگ نباشد، تنظیمات خط ممکن است نتیجه مطلوبی نداشته باشد.
خطای بعدی به تنظیم غلتکها مربوط میشود. فاصله یا همراستایی نامناسب میتواند باعث پیچش پروفیل و تغییر شکل بالها شود.
بیتوجهی به پلیسه نیز از مشکلات قابل توجه است. لبه تیز نهتنها ظاهر محصول را کاهش میدهد، بلکه میتواند هنگام نصب خطر ایجاد کند.
تفاوت تولید یو چنل با خمکاری ساده
برای تولید تعداد محدود، خمکاری ورق میتواند گزینه مناسبی باشد. در این روش، ورق با دستگاههایی مانند پرس برک به شکل U درمیآید.
رولفرمینگ برای تولید پیوسته و تیراژ بالا مزیت بیشتری دارد. سرعت، تکرارپذیری و امکان تولید طولهای متنوع از نقاط قوت این روش محسوب میشوند.
انتخاب بین این دو روش باید بر اساس تیراژ، ضخامت، ابعاد و دقت موردنیاز انجام شود. استفاده از تجهیزات پیچیدهتر برای سفارش کوچک همیشه از نظر اقتصادی توجیه ندارد.
سناریوی اجرایی تولید یو چنل گالوانیزه
فرض کنید تولیدکنندهای سفارش ساخت یو چنل گالوانیزه برای سیستم ساپورت تأسیسات دریافت کرده است.
ابتدا ضخامت ورق و ابعاد مقطع طبق نقشه سفارش بررسی میشود. سپس کویل مناسب وارد خط شده و پس از تنظیم تجهیزات، چند متر اول بهعنوان نمونه تولید میشود.
نمونه اولیه از نظر عرض جان، ارتفاع بال، زاویه خم و کیفیت سطح بررسی خواهد شد. اگر نتایج با مشخصات فنی مطابقت داشته باشند، تولید پیوسته آغاز میشود.
در طول فرآیند، نمونهگیری دورهای انجام میگیرد. پس از برش شاخهها، طول و وضعیت لبهها کنترل شده و محصولات تأییدشده دستهبندی میشوند.
در پایان، بستهها مهار شده و اطلاعاتی مانند مدل، ابعاد، تعداد و مشخصات سفارش روی آنها درج میشود. چنین فرآیندی احتمال خطا در تولید و تحویل را کاهش میدهد.
چه عواملی روی قیمت تولید یو چنل اثر میگذارند؟
قیمت نهایی به هزینه ورق، ضخامت، وزن هر متر، تیراژ، نوع فرمدهی، عملیات سطحی و طول شاخه بستگی دارد.
ماده اولیه معمولاً سهم قابلتوجهی از هزینه را تشکیل میدهد. افزایش ضخامت باعث افزایش وزن محصول و در نتیجه افزایش مصرف فلز میشود.
تیراژ نیز اثر مستقیمی بر هزینه دارد. در سفارشهای بزرگ، هزینه آمادهسازی دستگاه و تنظیم خط بین تعداد بیشتری از قطعات توزیع میشود.
نوع پوشش، بستهبندی و عملیات تکمیلی نیز باید در برآورد قیمت لحاظ شوند. بنابراین مقایسه قیمت دو یو چنل فقط بر اساس قیمت هر شاخه، بدون بررسی مشخصات فنی، میتواند گمراهکننده باشد.
چگونه کیفیت یک یو چنل تولیدشده را ارزیابی کنیم؟
خریدار باید ابتدا مشخصات سفارش را با محصول تحویلی مقایسه کند. اندازهگیری ضخامت، عرض، ارتفاع، طول و بررسی کیفیت سطح، اولین مرحله ارزیابی است.
پس از آن، باید سازگاری محصول با کاربرد نهایی بررسی شود. برای مثال، پروفیل مورد استفاده در محیط مرطوب نیازمند سطح و متریال مناسب همان شرایط است.
وجود تاب یا پیچش محسوس نیز باید بررسی شود. چنین عیبی میتواند فرآیند نصب را دشوار کند و باعث ایجاد فاصله یا عدم همراستایی در سازه شود.
جمعبندی
مراحل تولید یو چنل از انتخاب ورق آغاز میشود و با طراحی مقطع، برش، فرمدهی، کنترل ابعادی، برش نهایی، پرداخت، پوششدهی و بستهبندی ادامه پیدا میکند. هر مرحله بخشی از کیفیت محصول نهایی را تعیین میکند و ضعف در یک قسمت میتواند عملکرد کل پروفیل را تحت تأثیر قرار دهد.
رولفرمینگ برای تولید مستمر و تیراژ بالا گزینهای کارآمد است، در حالی که خمکاری میتواند برای سفارشهای محدود یا مقاطع خاص کاربرد داشته باشد. انتخاب ورق مناسب، تنظیم دقیق تجهیزات و کنترل مستمر نیز سه عامل اساسی برای دستیابی به محصولی یکنواخت و قابلاعتماد هستند.
در نهایت، یک یو چنل باکیفیت فقط پروفیلی U شکل نیست؛ بلکه محصولی است که باید از نظر جنس، ابعاد، تلرانس، کیفیت سطح و تناسب با کاربرد نهایی، الزامات تعیینشده را برآورده کند.
سوالات متداول
یو چنل چگونه تولید میشود؟
تولید یو چنل معمولاً با انتخاب ورق مناسب آغاز میشود و سپس مراحل برش، فرمدهی، برش نهایی، کنترل کیفیت و بستهبندی انجام میگیرد.
بهترین روش تولید یو چنل چیست؟
برای تیراژ بالا، رولفرمینگ به دلیل سرعت و تکرارپذیری گزینه مناسبی است. سفارشهای محدود یا مقاطع خاص ممکن است با خمکاری تولید شوند.
یو چنل از چه ورقی ساخته میشود؟
بسته به کاربرد، میتوان از فولاد، ورق گالوانیزه، استنلس استیل یا آلومینیوم استفاده کرد. انتخاب جنس باید بر اساس شرایط محیطی و نیاز مکانیکی انجام شود.
ضخامت ورق چه تأثیری بر یو چنل دارد؟
ضخامت روی وزن، استحکام، قابلیت فرمدهی و هزینه تولید اثر میگذارد. مقدار مناسب آن باید بر اساس طراحی و کاربرد محصول تعیین شود.
آیا یو چنل گالوانیزه در برابر زنگزدگی مقاوم است؟
پوشش روی، مقاومت ورق فولادی را در برابر خوردگی افزایش میدهد؛ بااینحال، میزان دوام آن به کیفیت پوشش و شرایط محیطی وابسته است.
مهمترین عیبهای یو چنل تولیدشده چیست؟
پیچش پروفیل، تغییر ابعاد، موج لبه، ترک در محل خم، پلیسه و آسیب پوشش از عیوبی هستند که باید هنگام کنترل کیفیت بررسی شوند.
آیا امکان تولید یو چنل در ابعاد سفارشی وجود دارد؟
بله، در خطوط صنعتی میتوان مقطع و طول محصول را متناسب با نقشه سفارش طراحی کرد؛ البته امکان تولید به تجهیزات و محدودیتهای فنی خط وابسته است.
چرا کنترل کیفیت حین تولید اهمیت دارد؟
کنترل حین فرآیند باعث میشود تغییرات ابعادی و عیوب تولید پیش از افزایش حجم ضایعات شناسایی و اصلاح شوند.
