تأسیسات بیمارستانی به دلیل حساسیت بالای تجهیزات، تداوم فعالیت و تنوع سیستم‌های مکانیکی، به نگهدارنده‌های مطمئن برای مسیرهای لوله‌کشی نیاز دارند. سوپرفیکس یو به‌عنوان یکی از انواع بست‌های U شکل، برای مهار و تثبیت لوله روی ساپورت‌ها، پروفیل‌ها و سازه‌های تأسیساتی استفاده می‌شود و می‌تواند در بخش‌هایی مانند موتورخانه، رایزرها، اتاق‌های تأسیسات و مسیرهای خدماتی کاربرد داشته باشد.
اهمیت انتخاب بست در مراکز درمانی تنها به تحمل وزن لوله محدود نمی‌شود. لرزش تجهیزات، تغییرات دمایی، رطوبت، خوردگی، دسترسی دشوار به برخی مسیرها و ضرورت حفظ عملکرد مداوم سیستم، همگی باید هنگام انتخاب تجهیزات نگهدارنده در نظر گرفته شوند. به همین دلیل، سوپرفیکس یو مناسب باید از نظر ابعاد، جنس، پوشش، ظرفیت باربری و روش نصب با مشخصات خط لوله هماهنگ باشد.
سوپرفیکس یو چیست؟
سوپرفیکس یو یک بست U شکل برای نگهداری و مهار لوله است که معمولاً دو سر رزوه‌دار دارد. این دو سر روی صفحه، پروفیل یا سازه نگهدارنده قرار گرفته و با مهره محکم می‌شوند.
شکل U امکان دربرگرفتن لوله از دو طرف را فراهم می‌کند و باعث می‌شود مسیر لوله نسبت به ساپورت موقعیت مشخصی داشته باشد. ساختار ساده این بست، نصب سریع و امکان استفاده در انواع سیستم‌های تأسیساتی را فراهم کرده است.
در مراکز درمانی، کاربرد سوپرفیکس یو می‌تواند از لوله‌های آب و گرمایش تا برخی خطوط خدمات مکانیکی گسترش پیدا کند. نوع دقیق بست باید بر اساس جنس لوله، قطر، وزن، شرایط محیطی و الزامات طراحی انتخاب شود.
چرا بست لوله در بیمارستان اهمیت بیشتری دارد؟
هرگونه اختلال در سیستم‌های تأسیساتی بیمارستان ممکن است بر عملکرد بخش‌های مختلف ساختمان اثر بگذارد. مسیرهای آب، گرمایش، سرمایش، تخلیه و سایر خدمات مکانیکی باید پایدار و قابل اطمینان باقی بمانند.
علاوه بر وزن لوله، وزن سیال و تجهیزات متصل نیز به سیستم ساپورت منتقل می‌شود. اگر ظرفیت بست یا فاصله نقاط نگهداری به‌درستی تعیین نشود، خمش لوله و افزایش بار روی اتصالات محتمل خواهد بود.
ارتعاش تجهیزات مکانیکی نیز عامل مهم دیگری است. پمپ‌ها، فن‌ها و چیلرها می‌توانند نیروهای دینامیکی ایجاد کنند و این نیروها از طریق لوله و ساپورت به سازه منتقل شوند.
در چنین شرایطی، انتخاب صحیح سوپرفیکس یو باید بخشی از طراحی کلی ساپورت لوله باشد، نه تصمیمی صرفاً اجرایی در زمان نصب.

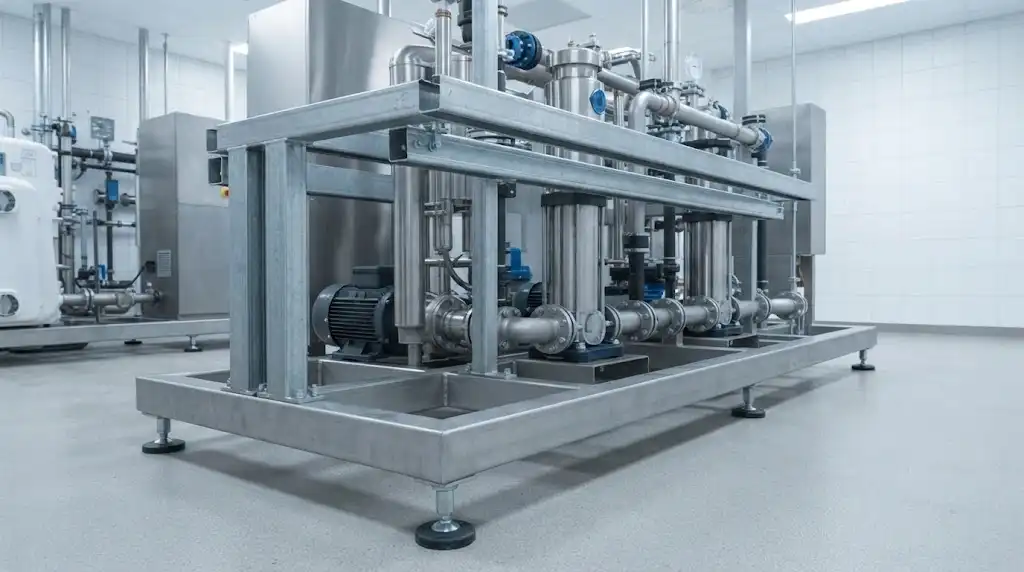

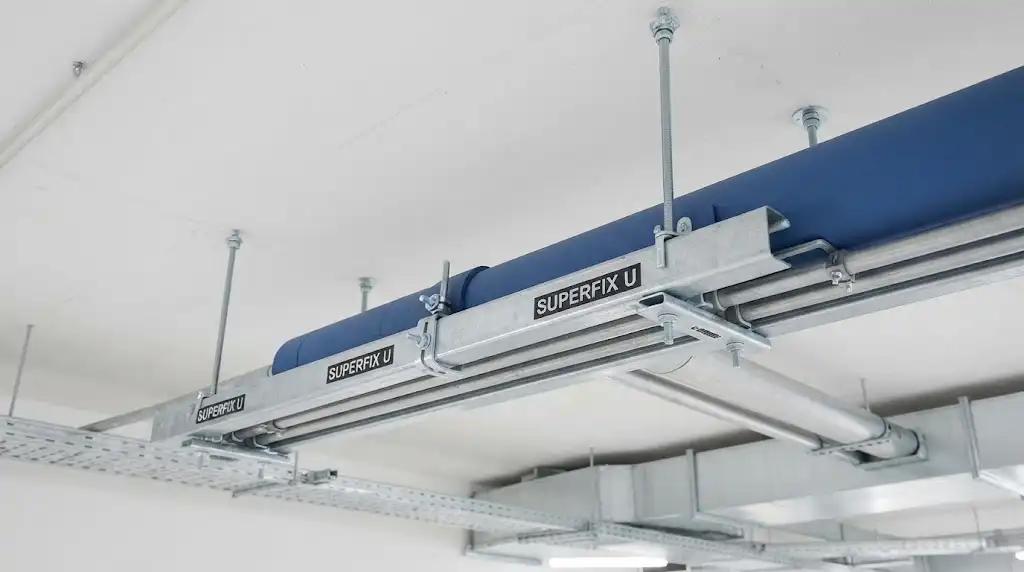

کاربردهای سوپرفیکس یو در تأسیسات بیمارستانی

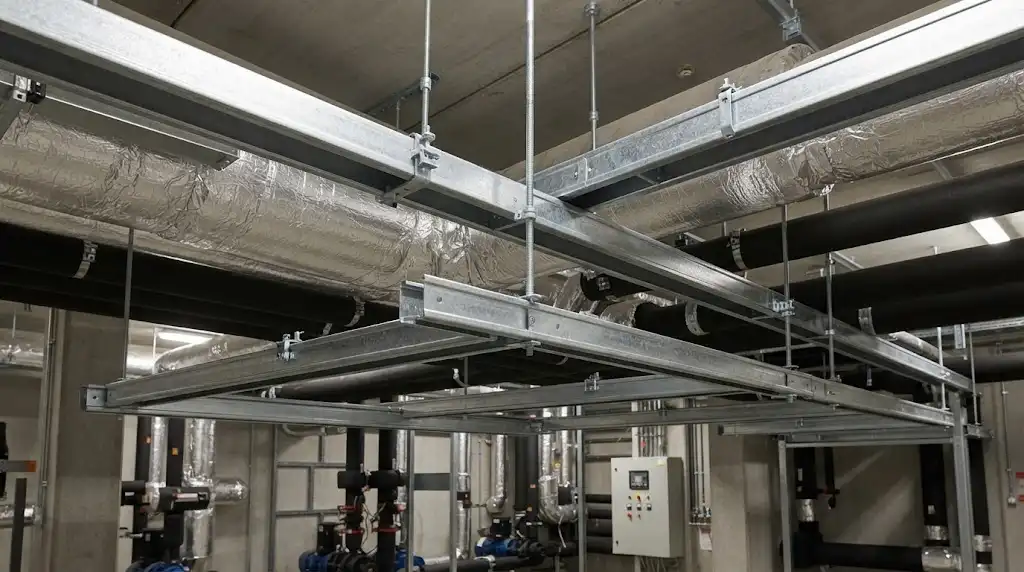

نصب لوله‌های آب سرد و گرم
یکی از کاربردهای رایج بست‌های U شکل، مهار خطوط انتقال آب است. لوله‌های آب سرد و گرم در مسیرهای افقی و عمودی به نقاط نگهداری مناسب نیاز دارند.
برای خطوط آب گرم، تغییر طول ناشی از انبساط حرارتی اهمیت بیشتری دارد. بنابراین نحوه مهار لوله باید اجازه دهد حرکت طراحی‌شده در نقاط مناسب اتفاق بیفتد.
سیستم‌های گرمایشی
لوله‌های مربوط به گرمایش ساختمان معمولاً با تغییرات دمایی قابل توجه مواجه هستند. وزن لوله، آب داخل آن و عایق نیز باید در طراحی ساپورت محاسبه شود.
سوپرفیکس یو می‌تواند برای مهار این خطوط روی پروفیل یا سازه مناسب مورد استفاده قرار گیرد. نوع اتصال و میزان سفت‌کردن بست باید با طراحی سیستم هماهنگ باشد.

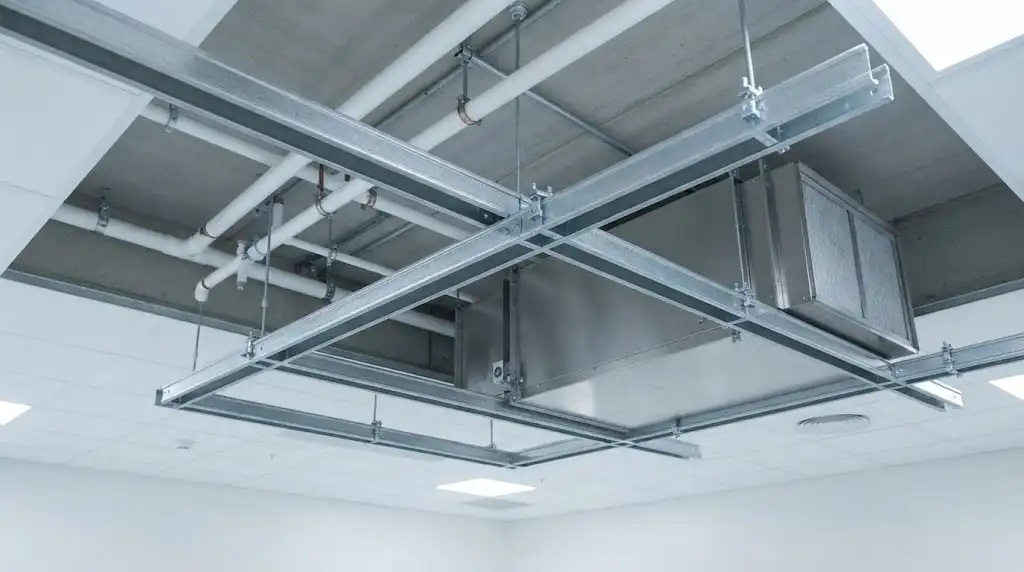

موتورخانه بیمارستان
موتورخانه محل تجمع خطوط و تجهیزات مکانیکی مختلف است. در این فضا معمولاً لوله‌های با قطر و وزن بالا در کنار پمپ‌ها، مبدل‌ها و تجهیزات حرارتی قرار دارند.
استفاده از بست مناسب در موتورخانه به کنترل موقعیت لوله و انتقال صحیح بار به ساپورت کمک می‌کند. مدل سوپرفیکس یو باید متناسب با قطر لوله و بار طراحی انتخاب شود.

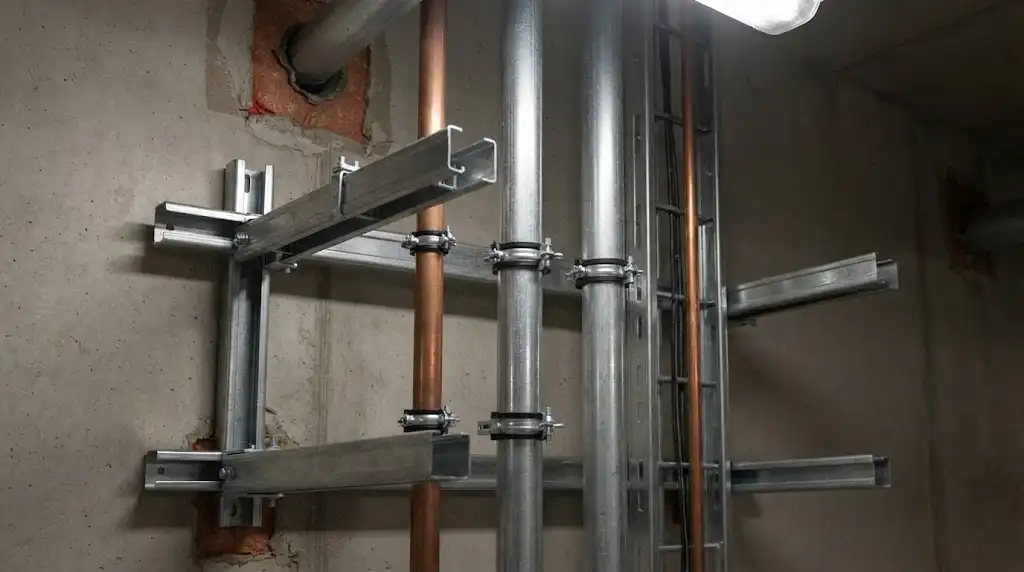

رایزرهای تأسیساتی
رایزرها مسیرهای عمودی عبور لوله در ساختمان هستند و معمولاً فضای محدودی دارند. دسترسی به این مسیرها پس از بهره‌برداری نیز ممکن است دشوار باشد.
به همین دلیل، کیفیت نصب و مقاومت تجهیزات نگهدارنده اهمیت بالایی دارد. بست باید به‌گونه‌ای نصب شود که لوله پایدار بماند و امکان بازرسی و تعمیرات دوره‌ای نیز حفظ شود.

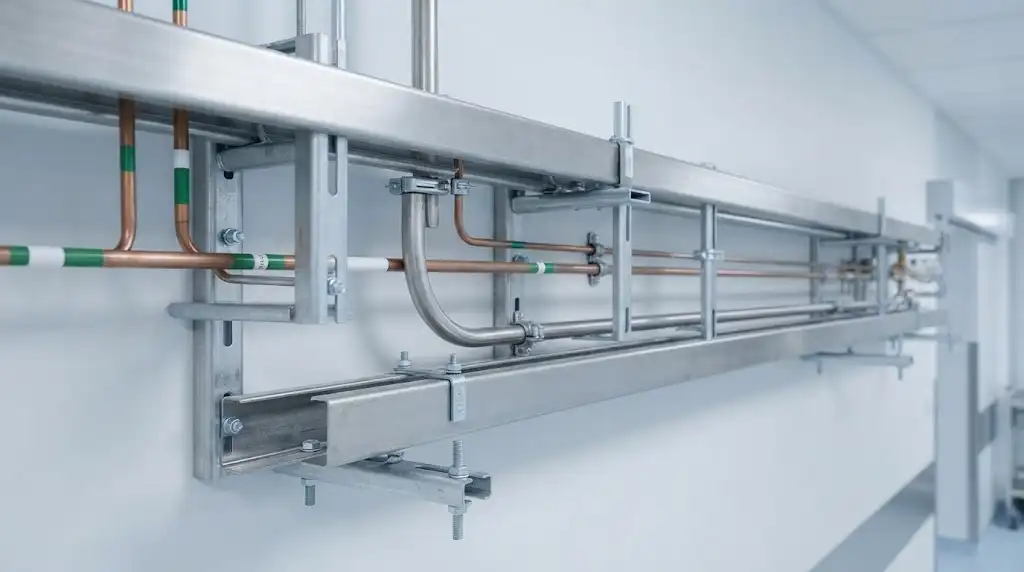

خطوط خدماتی و مکانیکی
برخی مسیرهای خدماتی بیمارستان نیز به سیستم ساپورت منظم نیاز دارند. انتخاب سوپرفیکس یو در این نقاط باید بر اساس نوع سیال، وزن خط، جنس لوله و شرایط محیطی صورت گیرد.
چه ویژگی‌هایی برای سوپرفیکس یو بیمارستانی مهم است؟
جنس مناسب
جنس بست مستقیماً روی مقاومت مکانیکی و دوام آن اثر دارد. فولاد با مشخصات مناسب می‌تواند برای بسیاری از کاربردهای عمومی انتخاب شود، اما شرایط محیطی باید پیش از خرید بررسی شود.
در محیط‌هایی که احتمال خوردگی بالاتر است، جنس یا پوشش مقاوم‌تر اهمیت پیدا می‌کند. انتخاب متریال باید با مشخصات فنی پروژه و شرایط بهره‌برداری هماهنگ باشد.
پوشش ضدخوردگی
فضای بیمارستان می‌تواند شامل مناطق مرطوب، موتورخانه‌ها و فضاهای دارای تجهیزات تهویه باشد. وجود رطوبت مداوم احتمال خوردگی قطعات فلزی را افزایش می‌دهد.
مدل‌های دارای پوشش گالوانیزه در بسیاری از کاربردهای تأسیساتی می‌توانند مقاومت مناسبی در برابر خوردگی ایجاد کنند. کیفیت و نوع پوشش باید از اطلاعات فنی محصول قابل تشخیص باشد.
ظرفیت باربری
یک بست نباید صرفاً به دلیل تناسب قطر، برای یک خط خاص مناسب فرض شود. ظرفیت باربری، ضخامت بدنه، قطر رزوه و کیفیت اتصال نیز اهمیت دارند.
برای خطوط سنگین، باید مجموع وزن لوله، سیال، عایق و تجهیزات جانبی در محاسبات لحاظ شود. فاصله ساپورت‌ها نیز مستقیماً روی بار واردشده به هر نقطه تأثیر می‌گذارد.
ابعاد دقیق
قطر داخلی U باید با قطر واقعی لوله یا مجموعه لوله و عایق هماهنگ باشد. بست بیش از حد کوچک می‌تواند فشار موضعی ایجاد کند و مدل بسیار بزرگ نیز ممکن است مهار کافی ایجاد نکند.
طول رزوه نیز باید با ضخامت ساپورت و روش اتصال تناسب داشته باشد. در غیر این صورت، درگیری مناسب مهره با رزوه ایجاد نخواهد شد.
نقش سوپرفیکس یو در کنترل لرزش تأسیسات بیمارستانی
بیمارستان‌ها معمولاً تجهیزات مکانیکی متعددی دارند که هنگام کار لرزش ایجاد می‌کنند. پمپ‌های سیرکولاسیون، هواسازها، فن‌ها و تجهیزات سرمایشی نمونه‌هایی از این منابع هستند.
سوپرفیکس یو وظیفه اصلی نگهداری لوله را بر عهده دارد و نباید به‌تنهایی به‌عنوان لرزه‌گیر در نظر گرفته شود. در نقاط حساس، طراحی باید شامل تجهیزات مناسب کنترل ارتعاش نیز باشد.
استفاده از لرزه‌گیر، اتصال انعطاف‌پذیر و ساپورت مناسب می‌تواند انتقال ارتعاش را کاهش دهد. فاصله صحیح نخستین ساپورت از تجهیزات دوار نیز باید طبق طراحی سیستم تعیین شود.
استانداردهای مهم در طراحی و اجرای ساپورت
انتخاب بست برای تأسیسات بیمارستانی باید با استانداردها و مشخصات فنی پروژه هماهنگ باشد. استانداردهای خانواده ASME B31 بسته به نوع سیستم و سرویس، الزامات متفاوتی برای طراحی لوله‌کشی ارائه می‌کنند.
استانداردهای MSS مانند MSS SP-58 نیز در زمینه ساپورت‌های لوله و تجهیزات نگهدارنده مورد استفاده قرار می‌گیرند. با این حال، استاندارد نهایی باید بر اساس نوع پروژه، نوع لوله‌کشی و مشخصات طراحی تعیین شود.
در پروژه‌های ساختمانی ایران، مقررات ملی ساختمان و مشخصات فنی اعلام‌شده توسط طراح نیز باید بررسی شوند. رعایت این الزامات در کنار دستورالعمل تولیدکننده، ریسک انتخاب نادرست بست را کاهش می‌دهد.
چگونه سوپرفیکس یو مناسب بیمارستان انتخاب کنیم؟
مرحله اول: نوع لوله را مشخص کنید
ابتدا جنس و نوع لوله مشخص شود. لوله فولادی، مسی، پلیمری یا چندلایه ممکن است به روش‌های متفاوتی برای نگهداری نیاز داشته باشد.
مرحله دوم: قطر و وزن خط را تعیین کنید
قطر خارجی واقعی لوله باید اندازه‌گیری یا از دیتاشیت استخراج شود. سپس وزن لوله، سیال و عایق محاسبه شود.
مرحله سوم: شرایط محیطی را بررسی کنید
میزان رطوبت، دمای محیط و احتمال خوردگی روی انتخاب جنس و پوشش اثر می‌گذارد. موتورخانه و فضاهای مرطوب معمولاً به توجه بیشتری نسبت به محیط‌های خشک نیاز دارند.
مرحله چهارم: نوع ساپورت را مشخص کنید
سوپرفیکس یو باید با ریل، پروفیل، صفحه یا سازه‌ای که روی آن نصب می‌شود هماهنگ باشد. ابعاد محل اتصال پیش از خرید بررسی شود.
مرحله پنجم: بار و ارتعاش را بررسی کنید
اگر مسیر در نزدیکی پمپ یا سایر تجهیزات دوار قرار دارد، نیروهای دینامیکی باید در طراحی لحاظ شوند. استفاده از کلمپ یا بست مناسب به‌تنهایی جایگزین طراحی ضدارتعاش نیست.
۵ راهکار کاربردی برای استفاده صحیح از سوپرفیکس یو
انتخاب بر اساس قطر واقعی
به‌جای تکیه بر نام اسمی لوله، قطر خارجی واقعی را بررسی کنید. در مسیرهای عایق‌شده، ابعاد نهایی مجموعه نیز باید محاسبه شود.
استفاده از پوشش مناسب
برای محیط‌های مرطوب، مدل دارای پوشش مقاوم در برابر خوردگی انتخاب کنید. کیفیت پوشش باید با شرایط بهره‌برداری و عمر مورد انتظار پروژه هماهنگ باشد.
تنظیم صحیح فشار بست
سفت‌کردن بیش از اندازه همیشه باعث افزایش ایمنی نمی‌شود. فشار نامناسب ممکن است به عایق یا سطح لوله آسیب وارد کند و حرکت حرارتی را محدود سازد.
رعایت فاصله ساپورت‌ها
فاصله نقاط نگهداری باید طبق قطر، جنس، وزن و دمای کاری لوله تعیین شود. کاهش یا افزایش خودسرانه این فاصله می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.
ترکیب بست با تجهیزات ضدارتعاش
نزدیک تجهیزات دوار، استفاده از اتصال انعطاف‌پذیر و لرزه‌گیر در کنار ساپورت مناسب می‌تواند عملکرد سیستم را بهبود دهد. بست U شکل به‌تنهایی وظیفه حذف ارتعاش را بر عهده ندارد.
خطاهای رایج در نصب سوپرفیکس یو
یکی از خطاهای مهم، انتخاب بست فقط بر اساس قطر لوله است. چنین رویکردی وزن و شرایط کاری خط را نادیده می‌گیرد.
استفاده از محصول بدون مشخصات فنی معتبر نیز ریسک‌زا است. در یک مرکز درمانی، قابلیت ردیابی مشخصات محصول و تطبیق آن با نقشه و مشخصات پروژه اهمیت بیشتری دارد.
اشتباه دیگر، فشرده‌کردن بیش از حد عایق هنگام بستن بست است. این وضعیت می‌تواند عملکرد حرارتی عایق را کاهش دهد.
عدم توجه به انبساط حرارتی نیز مشکل رایجی محسوب می‌شود. لوله گرم در زمان بهره‌برداری تغییر طول می‌دهد و تمام نقاط آن نباید الزاماً به‌صورت ثابت و صلب مهار شوند.
سناریوی اجرایی در یک بیمارستان
فرض کنید یک بیمارستان دارای خط آب گرم است که از موتورخانه به بخش‌های مختلف ساختمان منتقل می‌شود. مسیر اصلی از پروفیل‌های فلزی عبور می‌کند و بخش‌هایی از آن در نزدیکی پمپ قرار گرفته‌اند.
ابتدا قطر، جنس و وزن خط مشخص می‌شود. سپس نقاط ثابت، نقاط هدایت‌کننده و نقاط دارای امکان حرکت حرارتی بر اساس طراحی تعیین می‌شوند.
در قسمت‌های معمول مسیر، سوپرفیکس یو با ابعاد متناسب می‌تواند لوله را روی پروفیل مهار کند. اطراف پمپ، شرایط ارتعاشی به‌صورت جداگانه بررسی شده و تجهیزات ضدارتعاش در صورت نیاز در نظر گرفته می‌شوند.
چنین رویکردی باعث می‌شود بست صرفاً نقش نگهدارنده را انجام دهد و وظایف کنترل انبساط و ارتعاش نیز با تجهیزات مناسب مدیریت شوند.
آیا سوپرفیکس یو برای تمام لوله‌های بیمارستان مناسب است؟
خیر. سوپرفیکس یو یک راهکار عمومی برای مهار برخی خطوط لوله است، اما نوع لوله، قطر، وزن، دما، فشار و شرایط نصب باید قبل از انتخاب بررسی شود.
برخی خطوط حساس ممکن است به نگهدارنده‌های تخصصی‌تر، عایق صوتی یا تجهیزات ضدارتعاش نیاز داشته باشند. در خطوط دارای حرکت حرارتی نیز نوع مهار باید مطابق طراحی انتخاب شود.
بنابراین نمی‌توان یک سایز یا یک جنس مشخص را برای تمام سیستم‌های بیمارستانی تجویز کرد. انتخاب صحیح، نتیجه تطبیق محصول با شرایط واقعی سرویس است.
مزایای استفاده از سوپرفیکس یو در مراکز درمانی
ساختار ساده و نصب نسبتاً سریع، یکی از مزایای اصلی این نوع بست محسوب می‌شود. امکان استفاده روی پروفیل و سازه‌های مختلف نیز انعطاف‌پذیری اجرایی مناسبی ایجاد می‌کند.
قابلیت انتخاب در ابعاد مختلف باعث می‌شود بتوان از مدل‌های متناسب با قطرهای گوناگون لوله استفاده کرد. در صورت انتخاب جنس و پوشش مناسب، دوام اتصال نیز افزایش می‌یابد.
از نظر تعمیرات، ساختار پیچ و مهره‌ای امکان بازکردن و تعویض نسبتاً آسان را فراهم می‌کند. این ویژگی در ساختمان‌هایی که دسترسی دوره‌ای به تأسیسات ضروری است، اهمیت عملیاتی دارد.
جمع‌بندی
کاربرد سوپرفیکس یو در تأسیسات بیمارستانی و مراکز درمانی بیشتر به مهار و تثبیت مسیرهای لوله‌کشی روی ساپورت‌ها و سازه‌های مناسب مربوط می‌شود. این بست می‌تواند در موتورخانه، رایزر، مسیرهای آب گرم و سرد و سایر بخش‌های مکانیکی ساختمان مورد استفاده قرار گیرد.
برای انتخاب صحیح، قطر واقعی لوله، وزن سیستم، نوع سیال، دمای کاری، شرایط محیطی، جنس بست، پوشش ضدخوردگی و ظرفیت باربری باید هم‌زمان بررسی شوند. نزدیکی به تجهیزات دوار نیز نیازمند توجه ویژه به کنترل ارتعاش و استفاده احتمالی از لرزه‌گیر است.
در نهایت، سوپرفیکس یو زمانی بهترین عملکرد را ارائه می‌دهد که بخشی از یک سیستم مهندسی‌شده ساپورت باشد. انتخاب محصول استاندارد، نصب صحیح و رعایت الزامات طراحی، سه عامل اصلی برای ایجاد یک اتصال پایدار و قابل اعتماد در تأسیسات مراکز درمانی هستند.
سوالات متداول
سوپرفیکس یو در بیمارستان چه کاربردی دارد؟
این بست برای مهار و تثبیت برخی خطوط لوله روی پروفیل، ریل، صفحه یا سازه‌های تأسیساتی استفاده می‌شود و می‌تواند در موتورخانه، رایزر و مسیرهای مکانیکی کاربرد داشته باشد.
آیا سوپرفیکس یو برای لوله‌های آب گرم بیمارستان مناسب است؟
بله، مشروط بر اینکه ابعاد، ظرفیت باربری و روش مهار با شرایط خط هماهنگ باشد. انبساط حرارتی نیز باید در طراحی نقاط نگهداری لحاظ شود.
بهترین جنس سوپرفیکس یو برای مراکز درمانی چیست؟
جنس مناسب به شرایط محیطی و الزامات پروژه بستگی دارد. در محیط‌های مرطوب، استفاده از مدل دارای پوشش مقاوم در برابر خوردگی می‌تواند گزینه مناسبی باشد.
آیا سوپرفیکس یو می‌تواند لرزش پمپ را حذف کند؟
خیر. وظیفه اصلی آن نگهداری لوله است. برای کنترل ارتعاش پمپ باید از تجهیزات و جزئیات طراحی مناسب مانند لرزه‌گیر و اتصال انعطاف‌پذیر استفاده شود.
چگونه سایز سوپرفیکس یو را انتخاب کنیم؟
قطر خارجی واقعی لوله، ضخامت عایق، ابعاد ساپورت و ظرفیت باربری باید بررسی شوند. سپس مدل متناسب با این مشخصات انتخاب می‌شود.
آیا استفاده از سوپرفیکس یو روی لوله عایق‌شده امکان‌پذیر است؟
بله، اما ابعاد بست باید با قطر نهایی لوله و عایق هماهنگ باشد. فشار بیش از حد روی عایق نیز باید جلوگیری شود.
آیا سوپرفیکس یو گالوانیزه برای موتورخانه بیمارستان مناسب است؟
در بسیاری از شرایط می‌تواند گزینه مناسبی باشد، زیرا پوشش گالوانیزه مقاومت خوبی در برابر خوردگی ایجاد می‌کند. نوع و کیفیت پوشش باید با شرایط محیطی مطابقت داشته باشد.
فاصله نصب سوپرفیکس یو در بیمارستان چقدر است؟
فاصله ثابت و یکسانی برای همه خطوط وجود ندارد. قطر و جنس لوله، وزن سیال، دمای کاری و شرایط نصب باید برای تعیین فاصله ساپورت‌ها بررسی شوند.
