موتورخانه برج‌های مسکونی یکی از مهم‌ترین بخش‌های تأسیسات مکانیکی ساختمان است و عملکرد صحیح آن به نصب اصولی تجهیزات و مهار مطمئن لوله‌ها وابستگی دارد. سوپرفیکس یو به‌عنوان یکی از اتصالات مورد استفاده برای نگهداری و تثبیت لوله‌ها، می‌تواند در اجرای منظم خطوط تأسیساتی، کاهش جابه‌جایی ناخواسته و افزایش پایداری سیستم لوله‌کشی نقش داشته باشد. انتخاب ابعاد مناسب، جنس مقاوم و روش نصب صحیح این قطعه، به‌ویژه در موتورخانه‌های پرتجهیز برج‌ها، اهمیت زیادی دارد.
در ساختمان‌های بلندمرتبه، لوله‌های آب سرد و گرم، مدارهای گرمایشی، خطوط مرتبط با چیلر و تجهیزات پمپاژ ممکن است تحت تأثیر وزن، ارتعاش، تغییرات دما و نیروهای مکانیکی قرار بگیرند. استفاده از ساپورت مناسب در کنار طراحی اصولی مسیر لوله‌کشی، احتمال بروز مشکلات اجرایی را کاهش می‌دهد. البته عملکرد سوپرفیکس یو به مشخصات فنی محصول، نوع لوله، شرایط بهره‌برداری و نحوه اتصال آن وابسته است و نمی‌توان آن را جایگزین تمام انواع ساپورت‌های تأسیساتی دانست.
سوپرفیکس یو چیست و چه کاربردی در موتورخانه دارد؟
سوپرفیکس یو نوعی قطعه یا مجموعه نگهدارنده در سیستم‌های تأسیساتی است که با توجه به طراحی محصول، برای تثبیت و مهار لوله‌ها به کار می‌رود. شکل، ابعاد و روش اتصال این قطعه باید با نوع کاربرد و مشخصات سازنده مطابقت داشته باشد.
در موتورخانه برج‌های مسکونی، تعداد زیادی لوله در کنار پمپ‌ها، مخازن، مبدل‌های حرارتی و تجهیزات کنترلی قرار می‌گیرند. اگر این خطوط بدون مهار کافی اجرا شوند، وزن لوله و سیال، ارتعاش تجهیزات یا انبساط حرارتی می‌تواند به اتصالات فشار وارد کند. سوپرفیکس یو در صورت انتخاب صحیح، بخشی از سامانه نگهداری لوله‌ها را تشکیل می‌دهد و به مرتب‌سازی مسیرهای تأسیساتی کمک می‌کند.
مهم‌ترین کاربردهای سوپرفیکس یو

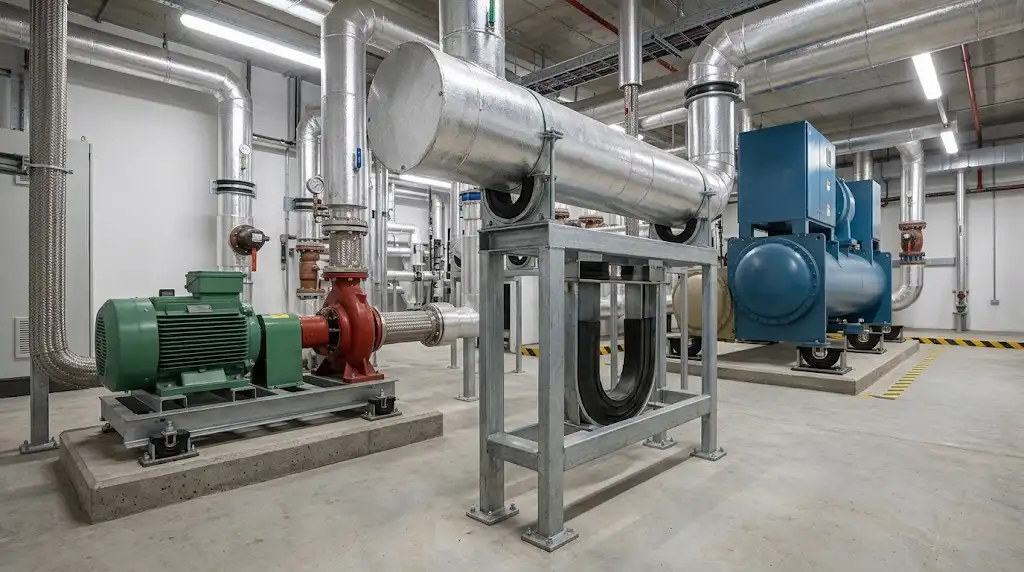

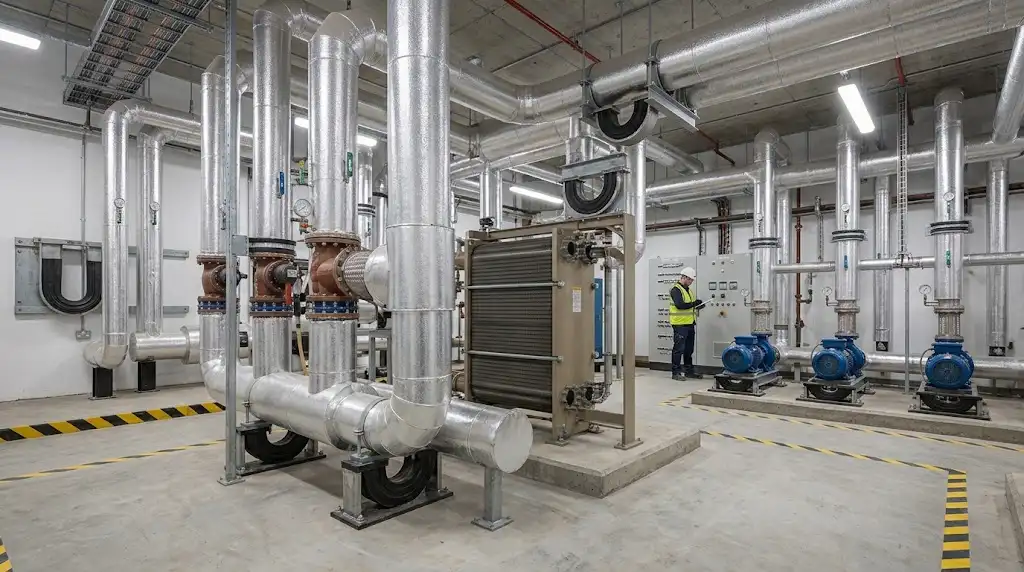

- مهار لوله‌های آب گرم و سرد: تثبیت مسیرهای انتقال آب و کاهش حرکت ناخواسته لوله‌ها.
- نگهداری خطوط گرمایشی: کمک به استقرار لوله‌های رفت‌وبرگشت مدار گرمایش، با رعایت امکان انبساط و انقباض.
- سامان‌دهی لوله‌کشی موتورخانه: ایجاد آرایش منظم‌تر در مسیرهای موازی و کاهش بی‌نظمی هنگام نصب.
- کمک به پایداری مسیرهای نزدیک تجهیزات: استفاده در نقاطی که طراحی ساپورت اجازه دهد و بار واردشده در محدوده ظرفیت قطعه باشد.
- تسهیل تعمیر و نگهداری: فراهم‌کردن دسترسی مناسب‌تر به مسیر لوله‌ها، در صورتی که محل نصب با فضای سرویس تجهیزات تداخل نداشته باشد.
چرا انتخاب سوپرفیکس یو در برج‌های مسکونی اهمیت دارد؟
موتورخانه یک برج مسکونی معمولاً با چندین مدار تأسیساتی و تجهیزات مکانیکی کار می‌کند. به همین دلیل، خطا در انتخاب ساپورت ممکن است فقط به یک لوله محدود نماند و بر عملکرد بخش‌های دیگر نیز اثر بگذارد.
۱. تحمل وزن لوله و سیال
لوله‌های پر از آب نسبت به لوله‌های خالی وزن بیشتری دارند. عایق، اتصالات و برخی تجهیزات جانبی نیز بار واردشده به سامانه نگهدارنده را افزایش می‌دهند. بنابراین، انتخاب سوپرفیکس یو باید بر مبنای بار واقعی و ظرفیت مجاز مجموعه انجام شود؛ ظاهر مستحکم قطعه به‌تنهایی معیار کافی برای تأیید آن نیست.
۲. کنترل اثر ارتعاش تجهیزات
پمپ‌ها و سایر تجهیزات دوار ممکن است ارتعاش ایجاد کنند و این ارتعاش از طریق اتصالات یا سازه به خطوط لوله منتقل شود. سوپرفیکس یو معمولی الزاماً قطعه ضدارتعاش نیست. در صورت نیاز به کنترل لرزش، باید از لرزه‌گیرها، اتصالات انعطاف‌پذیر و جزئیات ساپورت مناسب مطابق طراحی استفاده کرد.
۳. مدیریت تغییرات دما
در مدارهای آب گرم و سرد، تغییر دما باعث انبساط یا انقباض لوله می‌شود. اگر تمام نقاط مسیر به‌صورت نامناسب ثابت شوند، نیروهای اضافی به اتصالات، شیرآلات و تجهیزات منتقل خواهند شد. ازاین‌رو، محل مهار ثابت، ساپورت لغزشی و فاصله نگهدارنده‌ها باید با نوع لوله و دستورالعمل طراحی هماهنگ باشد.
۴. افزایش دوام تأسیسات

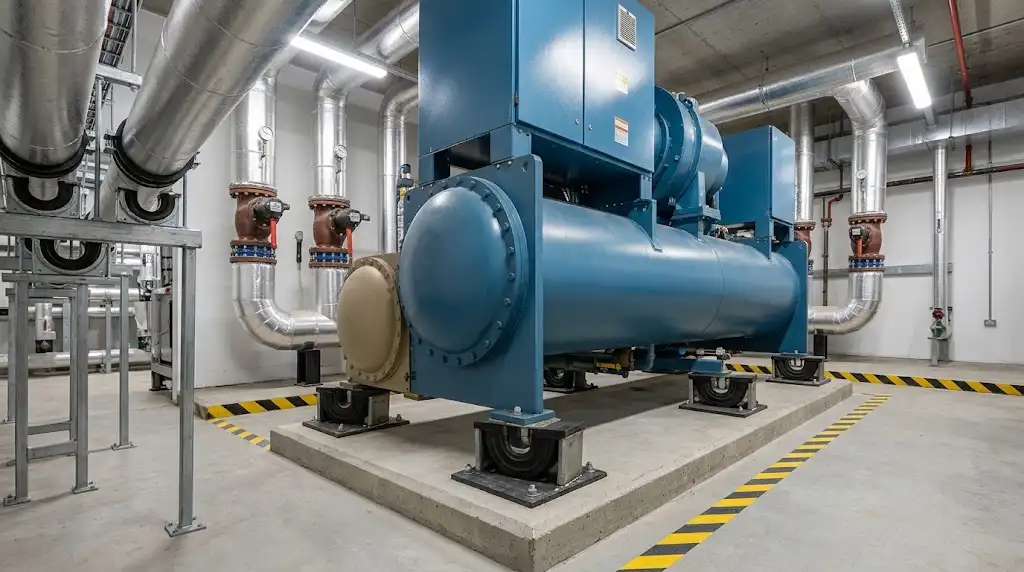

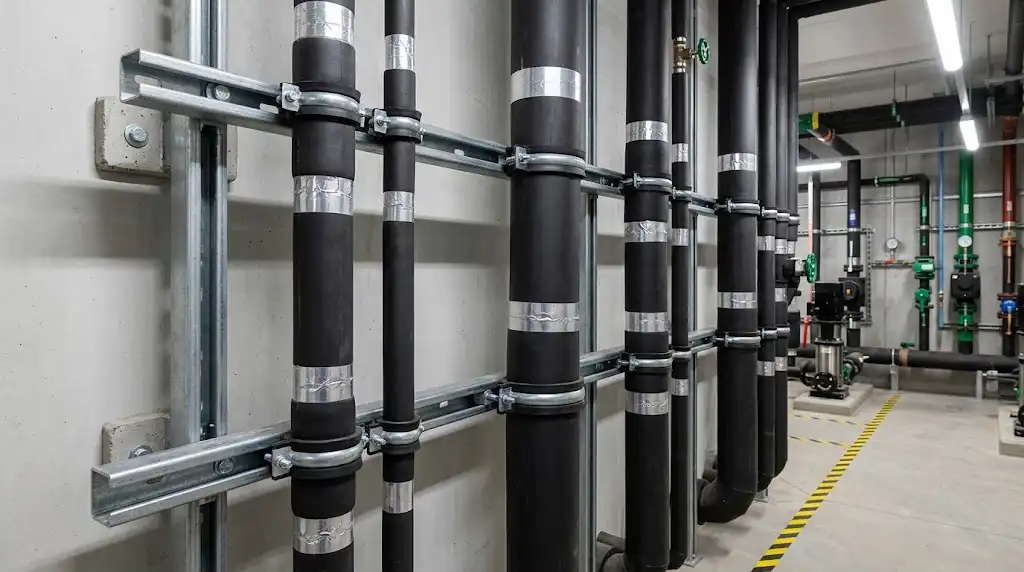

رطوبت، تعریق لوله‌های سرد، تماس با مواد خورنده و کیفیت نامناسب پوشش فلزی می‌توانند عمر قطعات نگهدارنده را کاهش دهند. انتخاب جنس و پوشش مناسب با شرایط موتورخانه، احتمال خوردگی زودهنگام و نیاز به تعویض مکرر را کمتر می‌کند.
نکات فنی انتخاب سوپرفیکس یو برای موتورخانه
پیش از خرید سوپرفیکس یو، باید شرایط واقعی نصب بررسی شود. انتخاب صرفاً بر اساس قیمت یا اندازه ظاهری ممکن است به عدم تطابق قطعه با بارگذاری و شرایط بهره‌برداری منجر شود.
قطر لوله و ابعاد قطعه

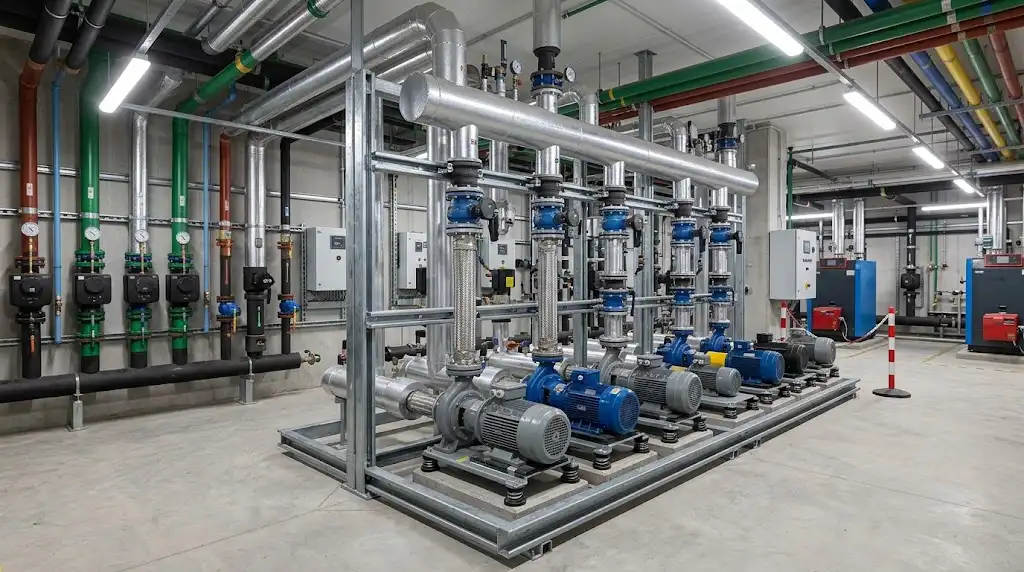

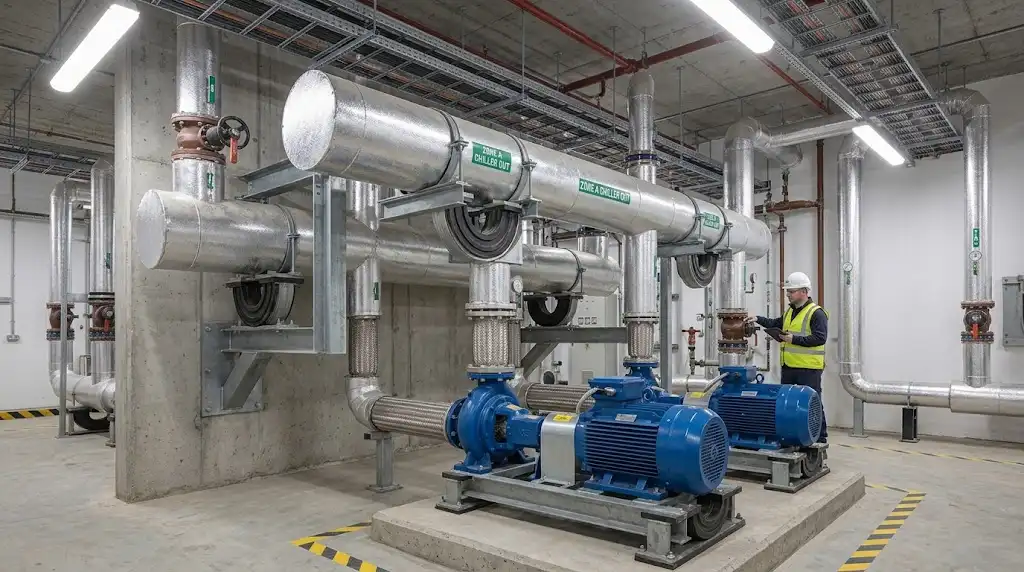

ابعاد سوپرفیکس یو باید با قطر خارجی لوله و شکل مقطع آن متناسب باشد. قطعه کوچک می‌تواند به لوله فشار موضعی وارد کند و قطعه بزرگ نیز ممکن است نتواند مهار کافی ایجاد کند. هنگام استفاده از لوله عایق‌شده، ضخامت عایق و نوع تکیه‌گاه اهمیت بیشتری پیدا می‌کند؛ فشرده‌کردن عایق برای جا دادن قطعه، راهکار مناسبی نیست.
جنس بدنه و پوشش محافظ
جنس سوپرفیکس یو باید با محیط نصب سازگار باشد. فولاد با پوشش محافظ مناسب می‌تواند در شرایط متعارف موتورخانه کاربرد داشته باشد، اما در محیط‌های مرطوب یا خورنده باید مقاومت پوشش و سازگاری آن با شرایط بهره‌برداری بررسی شود. برای انتخاب دقیق، مشخصات فنی سازنده، ضخامت پوشش و شرایط ضمانت محصول را بررسی کنید.
ظرفیت باربری و نوع اتصال
ظرفیت مجاز قطعه باید از اطلاعات فنی معتبر سازنده به دست آید. علاوه بر بدنه سوپرفیکس یو، پیچ‌ومهره، ریل، انکر و محل اتصال به سازه نیز باید توان تحمل بارهای طراحی را داشته باشند. ضعیف‌بودن هر یک از اجزای مجموعه می‌تواند عملکرد کل ساپورت را محدود کند.
سازگاری با نوع لوله

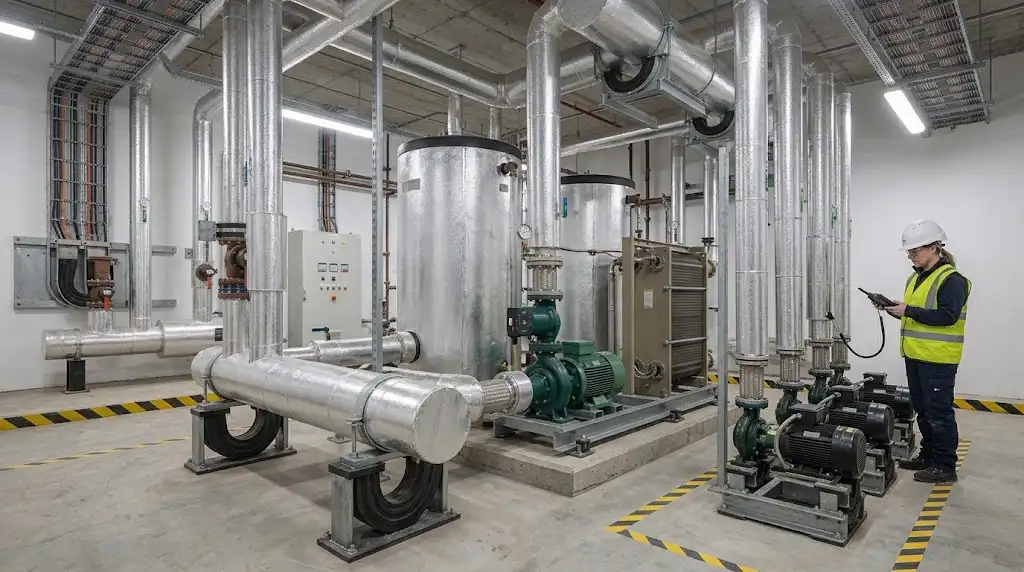

لوله‌های فولادی، مسی، پلیمری و پنج‌لایه از نظر وزن، حساسیت به فشار موضعی و رفتار حرارتی یکسان نیستند. به همین علت، قطعه نگهدارنده باید متناسب با جنس لوله انتخاب شود. برای لوله‌های دارای عایق نیز لازم است از جزئیاتی استفاده شود که مانع آسیب به عایق و ایجاد پل حرارتی ناخواسته شوند.
استانداردها و الزامات نصب سوپرفیکس یو
برای نصب ساپورت در موتورخانه برج‌های مسکونی، یک استاندارد واحد که همه ابعاد و شرایط کاربرد سوپرفیکس یو را برای تمام سیستم‌ها تعیین کند وجود ندارد. الزامات مناسب به نوع لوله، کاربرد تأسیسات، بارگذاری و مشخصات محصول بستگی دارد.
در طراحی و اجرای سیستم، توجه به موارد زیر ضروری است:
- ضوابط ملی ساختمان: الزامات مرتبط با تأسیسات مکانیکی، ایمنی و اجرای ساختمان باید مطابق مقررات ملی ساختمان ایران و نسخه معتبر مورد استفاده در پروژه بررسی شوند.
- استانداردهای طراحی لوله‌کشی: بسته به نوع سیستم، استانداردهای مرتبط با طراحی، ساخت و نصب خطوط لوله می‌توانند مرجع فنی باشند.
- دستورالعمل سازنده: ظرفیت باربری، محدوده ابعاد، نوع اتصال و شرایط مجاز استفاده از سوپرفیکس یو باید از مستندات محصول استخراج شود.
- الزامات سازه‌ای: اتصال ساپورت به بتن یا فولاد باید با توجه به بار وارده، نوع بستر و مشخصات مهار انتخاب شود.
- ملاحظات حرارتی و ارتعاشی: حرکت ناشی از تغییر دما و ارتعاش تجهیزات باید در طراحی کل سامانه لحاظ شود.
برای مثال، استاندارد ASME B31.9 در برخی سیستم‌های لوله‌کشی خدمات ساختمانی کاربرد دارد؛ بااین‌حال، دامنه کاربرد هر استاندارد باید با نوع پروژه و الزامات قراردادی تطبیق داده شود. صرف ذکر نام یک استاندارد، به معنای تأیید انطباق سوپرفیکس یو با آن نیست.
مراحل نصب سوپرفیکس یو در موتورخانه برج
اجرای صحیح، به اندازه انتخاب محصول اهمیت دارد. رعایت مراحل زیر می‌تواند احتمال خطا را کاهش دهد.
مرحله اول: بررسی نقشه تأسیسات
ابتدا مسیر لوله‌ها، قطر خطوط، تجهیزات متصل و محل عبور از دیوارها یا سقف بررسی می‌شود. نقاطی که به مهار ویژه نیاز دارند باید پیش از شروع اجرا مشخص شوند.
مرحله دوم: تعیین محل ساپورت‌ها
فاصله ساپورت‌ها باید با توجه به جنس و قطر لوله، وزن مجموعه، دمای کار و دستورالعمل طراحی تعیین شود. استفاده از یک فاصله ثابت برای همه لوله‌ها روش قابل اتکایی نیست. نزدیک شیرآلات سنگین، اتصالات خاص و تجهیزات، ممکن است به نگهداری تکمیلی نیاز باشد.
مرحله سوم: کنترل زیرسازی و اتصالات
پیش از نصب، استحکام ریل، براکت، انکر یا محل اتصال به سازه بررسی می‌شود. پیچ‌ها و اتصالات باید متناسب با شرایط بارگذاری انتخاب شوند و نصب آن‌ها مطابق دستورالعمل سازنده انجام گیرد.
مرحله چهارم: نصب و تنظیم قطعه
سوپرفیکس یو در محل تعیین‌شده نصب می‌شود و موقعیت آن به‌گونه‌ای تنظیم می‌شود که لوله به شکل صحیح نگه داشته شود. فشار بیش از حد بر بدنه لوله، عایق یا پوشش محافظ باید کنترل شود.
مرحله پنجم: بازرسی نهایی
پس از نصب، هم‌راستایی خطوط، استحکام اتصالات، امکان حرکت حرارتی طراحی‌شده و دسترسی برای تعمیرات بررسی می‌شود. در پایان نیز بهتر است وضعیت ساپورت‌ها در زمان راه‌اندازی و بهره‌برداری اولیه کنترل شود.
خطاهای رایج در استفاده از سوپرفیکس یو
بعضی از مشکلات تأسیسات ناشی از کیفیت پایین محصول نیستند، بلکه به انتخاب یا اجرای نامناسب آن ارتباط دارند.
انتخاب ابعاد نامناسب: عدم تطابق قطعه با قطر لوله باعث مهار ناکافی یا فشار موضعی می‌شود. اندازه‌گیری دقیق و تطبیق با مشخصات سازنده از این مشکل جلوگیری می‌کند.
بی‌توجهی به وزن واقعی: محاسبه‌نکردن وزن آب، عایق و متعلقات ممکن است ظرفیت ساپورت را ناکافی کند. بارگذاری باید بر مبنای شرایط واقعی و ترکیبات بار مربوط به طراحی انجام شود.
ثابت‌کردن همه نقاط مسیر: لوله‌های گرم و سرد برای جبران تغییر طول به جزئیات حرکتی مناسب نیاز دارند. ایجاد مهارهای ثابت بدون برنامه‌ریزی می‌تواند نیروهای ناخواسته ایجاد کند.
نادیده‌گرفتن خوردگی: انتخاب پوشش نامناسب در محیط مرطوب موتورخانه، احتمال زنگ‌زدگی و افت دوام را افزایش می‌دهد. شرایط محیطی باید هنگام خرید در نظر گرفته شود.
استفاده از سوپرفیکس یو به‌جای لرزه‌گیر: قطعه نگهدارنده معمولی برای جذب همه ارتعاشات طراحی نشده است. در نزدیکی پمپ‌ها و تجهیزات دوار، راهکارهای ضدارتعاش باید به‌صورت جداگانه بررسی شوند.
چهار راهکار کاربردی برای بهبود عملکرد ساپورت‌ها
۱. انتخاب بر اساس شرایط واقعی: قطر، وزن، دمای کاری، نوع لوله و محیط نصب را پیش از خرید مشخص کنید و ظرفیت قطعه را با داده‌های فنی معتبر بسنجید.
۲. طراحی هماهنگ با انبساط حرارتی: محل مهارهای ثابت و لغزشی را طبق نقشه تعیین کنید تا حرکت طبیعی لوله به اتصالات و تجهیزات فشار وارد نکند.
۳. استفاده از اتصالات سازگار: تمام اجزای مجموعه، از سوپرفیکس یو تا پیچ، ریل و انکر، باید از نظر ظرفیت و سازگاری با یکدیگر بررسی شوند.
۴. بازرسی دوره‌ای: خوردگی، شل‌شدن اتصالات، تغییر شکل قطعات و آسیب عایق را در برنامه نگهداری موتورخانه قرار دهید. کنترل منظم به شناسایی زودهنگام مشکلات کمک می‌کند.
سناریوی اجرایی: نصب سوپرفیکس یو در موتورخانه یک برج مسکونی
فرض کنید موتورخانه یک برج مسکونی دارای مدار آب سرد چیلر و خطوط رفت‌وبرگشت گرمایش است. لوله‌ها در چند مسیر موازی از کنار پمپ‌ها عبور می‌کنند و بخشی از آن‌ها نیز عایق‌کاری شده‌اند.
در مرحله طراحی، مهندس تأسیسات قطر و جنس لوله‌ها، وزن سیال، شرایط حرارتی و نقاط اتصال به تجهیزات را بررسی می‌کند. سپس محل ساپورت‌ها بر اساس نقشه و اطلاعات فنی مشخص می‌شود. برای هر مسیر، سوپرفیکس یو متناسب با ابعاد و شرایط باربری انتخاب خواهد شد؛ در نقاطی که کنترل ارتعاش ضرورت دارد، تمهیدات جداگانه در نظر گرفته می‌شود.
هنگام نصب، باید فضای کافی برای سرویس پمپ‌ها و شیرآلات باقی بماند. همچنین، عایق لوله‌های سرد نباید به‌واسطه فشار نگهدارنده آسیب ببیند. پس از راه‌اندازی، نشتی، ارتعاش غیرعادی، تغییر موقعیت لوله و وضعیت اتصالات بررسی می‌شوند. این سناریو نشان می‌دهد که عملکرد مطلوب سوپرفیکس یو به هماهنگی طراحی، انتخاب محصول، نصب و نگهداری وابسته است.
چگونه سوپرفیکس یو مناسب خریداری کنیم؟
برای خرید محصول مناسب، ابتدا مشخصات فنی موردنیاز را ثبت کنید. سپس ابعاد، جنس، پوشش محافظ، ظرفیت مجاز، نوع اتصال و مستندات سازنده را با نیاز پروژه تطبیق دهید. دریافت اطلاعات شفاف درباره کیفیت ساخت و شرایط کاربرد، تصمیم‌گیری را دقیق‌تر می‌کند.
قیمت پایین‌تر لزوماً به معنای خرید اقتصادی نیست. اگر قطعه با شرایط بارگذاری سازگار نباشد یا در محیط موتورخانه سریع دچار خوردگی شود، هزینه تعمیر و تعویض می‌تواند بیشتر از اختلاف قیمت اولیه باشد. بهتر است خرید بر اساس هزینه چرخه عمر، دوام و تناسب فنی انجام شود.
جمع‌بندی
سوپرفیکس یو در موتورخانه برج‌های مسکونی می‌تواند برای مهار و سامان‌دهی لوله‌های تأسیساتی به کار رود؛ مشروط بر اینکه ابعاد، جنس، ظرفیت باربری و روش نصب آن متناسب با شرایط پروژه انتخاب شود. توجه به انبساط حرارتی، ارتعاش تجهیزات، حفاظت از عایق و استحکام اتصالات نیز ضروری است. در نهایت، ترکیب محصول مناسب با طراحی اصولی و بازرسی دوره‌ای، به افزایش پایداری و قابلیت نگهداری سیستم لوله‌کشی کمک می‌کند.
سوالات متداول
۱. سوپرفیکس یو در موتورخانه برج مسکونی چه کاربردی دارد؟
این قطعه با توجه به طراحی خود برای نگهداری و تثبیت لوله‌ها استفاده می‌شود و به نظم مسیرهای تأسیساتی کمک می‌کند.
۲. آیا سوپرفیکس یو برای لوله‌های آب گرم مناسب است؟
در صورت سازگاری ابعاد، جنس و ظرفیت محصول با شرایط کاری لوله، می‌توان از آن استفاده کرد. حرکت حرارتی نیز باید در طراحی ساپورت لحاظ شود.
۳. آیا سوپرفیکس یو لرزش پمپ را حذف می‌کند؟
خیر. قطعه نگهدارنده معمولی الزاماً لرزه‌گیر نیست و برای کنترل ارتعاش باید راهکارهای تخصصی متناسب با تجهیزات بررسی شوند.
۴. فاصله نصب سوپرفیکس یو چقدر باید باشد؟
فاصله ثابت و یکسانی برای همه لوله‌ها وجود ندارد. قطر، جنس، وزن، دمای کاری و دستورالعمل طراحی، فاصله مناسب را تعیین می‌کنند.
۵. برای موتورخانه مرطوب چه نوع سوپرفیکس یو مناسب است؟
محصولی با جنس و پوشش مقاوم در برابر شرایط محیطی انتخاب کنید. مشخصات فنی سازنده و احتمال تماس با رطوبت یا مواد خورنده باید بررسی شود.
۶. آیا سوپرفیکس یو برای لوله‌های عایق‌دار مناسب است؟
بله، به شرط آنکه جزئیات نصب با ضخامت و جنس عایق سازگار باشد و فشار قطعه باعث فشردگی یا آسیب عایق نشود.
۷. هنگام خرید سوپرفیکس یو چه مشخصاتی را بررسی کنیم؟
ابعاد، جنس، پوشش، ظرفیت باربری، نوع اتصال، سازگاری با لوله و مستندات فنی سازنده از مهم‌ترین معیارهای انتخاب هستند.
۸. چگونه از عملکرد صحیح سوپرفیکس یو اطمینان پیدا کنیم؟
بررسی استحکام اتصالات، هم‌راستایی لوله‌ها، وضعیت پوشش محافظ، امکان حرکت حرارتی و نبود تغییر شکل غیرعادی، بخشی از بازرسی صحیح است.
