یونولیت شانهای یکی از اجزای مهم در اجرای سیستم گرمایش از کف است که علاوه بر ایجاد لایه عایق حرارتی، مسیر قرارگیری لولهها را مشخص و از جابهجایی آنها هنگام اجرای کفسازی جلوگیری میکند. شکستگی شانهها، فرورفتگی، لهشدگی، تاببرداشتن یا تخریب موضعی این قطعات میتواند نظم لولهگذاری را مختل کند و در ادامه روی کیفیت عملکرد سیستم تأثیر بگذارد. به همین دلیل، نحوه ترمیم و تعویض یونولیت شانهای آسیبدیده باید بر اساس شدت خرابی، محل آسیب و مرحله اجرای پروژه انتخاب شود.
آسیبهای سطحی و محدود همیشه به تعویض کامل قطعه نیاز ندارند. گاهی میتوان بخش معیوب را اصلاح کرد، اما زمانی که شانهها تغییر شکل جدی داشته باشند یا بستر عایق نتواند پشتیبانی مناسبی از لوله ایجاد کند، تعویض قطعه راهکار مطمئنتری است. تشخیص صحیح میان ترمیم و تعویض، از اتلاف مصالح و ایجاد مشکل در مراحل بعدی جلوگیری میکند.
در ادامه، انواع خرابی یونولیت شانهای، روش تشخیص، مراحل ترمیم و تعویض، نکات فنی، خطاهای رایج و یک سناریوی اجرایی بررسی میشود تا عملیات اصلاحی با کمترین ریسک انجام شود.
یونولیت شانهای چیست و چرا آسیب آن اهمیت دارد؟
یونولیت شانهای یا فوم شانهای گرمایش از کف، قطعهای قالبگیریشده با برجستگیهای منظم است که برای تثبیت لولههای مدار گرمایش روی کف استفاده میشود. فاصله شانهها بر اساس قطر لوله و الگوی طراحی سیستم تعیین میشود.
این قطعات معمولاً همزمان چند وظیفه دارند. ایجاد بستر عایق، حفظ موقعیت لولهها، کمک به نظم مسیر مدار و کاهش انتقال حرارت به سمت زیرین، مهمترین عملکردهای آنها هستند.
اگر یک یا چند شانه شکسته باشد، لوله ممکن است در محل موردنظر ثابت نماند. فرورفتگی شدید نیز میتواند باعث تغییر ارتفاع موضعی لوله شود و شرایط اجرای لایه رویی را تحت تأثیر قرار دهد.
انواع آسیب در یونولیت شانهای
پیش از انتخاب روش تعمیر، نوع خرابی باید مشخص شود. هر آسیب الزاماً به یک روش اصلاحی یکسان نیاز ندارد.
شکستگی شانهها
شانههای فوم ممکن است هنگام حمل، برش، راه رفتن روی سطح یا جابهجایی تجهیزات شکسته شوند. اگر شکستگی محدود باشد و موقعیت لوله را مختل نکند، میتوان بخش آسیبدیده را اصلاح کرد.
فرورفتگی سطحی
فشار موضعی ممکن است بخشی از یونولیت را فشرده کند. فرورفتگی کوچک معمولاً با یکپارچگی کلی صفحه تداخل جدی ندارد، اما فرورفتگی عمیق باید پیش از لولهگذاری بررسی شود.
لهشدگی گسترده
وقتی سطح بزرگی از یونولیت تحت فشار قرار گرفته باشد، ساختار اولیه قطعه از بین میرود. چنین شرایطی معمولاً با یک وصله ساده اصلاح نمیشود و تعویض بخش آسیبدیده منطقیتر است.
ترک یا پارگی
ترکهای موضعی در صورتی که از شانهها عبور نکرده باشند، ممکن است قابل اصلاح باشند. گسترش ترک یا جداشدگی چند قسمت از یکدیگر، نیاز به بررسی دقیقتری دارد.
تاببرداشتن
تاببرداشتن میتواند باعث ایجاد فاصله میان قطعات و نامنظم شدن بستر شود. اگر صفحه پس از قرارگیری روی کف کاملاً پایدار نباشد، بهتر است به جای وارد کردن فشار برای خواباندن آن، علت تغییر شکل بررسی شود.
چه زمانی یونولیت شانهای را ترمیم کنیم؟
ترمیم زمانی قابل بررسی است که آسیب محدود، موضعی و قابل کنترل باشد. برای مثال، اگر تنها چند شانه در یک قسمت شکسته باشند اما سطح اصلی فوم سالم بماند، میتوان همان محدوده را اصلاح کرد.
موقعیت خرابی نیز اهمیت دارد. آسیب نزدیک مسیر لوله یا محل تغییر جهت مدار حساستر از یک شکستگی در قسمت بدون استفاده است.
در شرایطی که صفحه همچنان استحکام و شکل اصلی خود را حفظ کرده باشد، ترمیم میتواند هزینه و زمان اجرای پروژه را کاهش دهد. البته اصلاح باید به گونهای انجام شود که فاصله و ارتفاع موردنیاز لولهها تغییر نکند.
چه زمانی تعویض یونولیت شانهای ضروری است؟
اگر یونولیت به شکل گسترده له شده، شانههای زیادی از بین رفته یا صفحه تاب شدید داشته باشد، تعویض معمولاً گزینه مناسبتری است.
همچنین زمانی که آسیب باعث ایجاد حرکت قابل توجه لوله شود، تعمیر سطحی ممکن است فقط مشکل را موقتاً پنهان کند. بستر گرمایش از کف باید پیش از اجرای لایه نهایی، پایداری کافی داشته باشد.
وجود آلودگی شدید، آسیب ناشی از مواد شیمیایی ناسازگار یا تغییر شکل دائمی نیز میتواند دلیل دیگری برای خارج کردن قطعه معیوب باشد.
ابزار مورد نیاز برای ترمیم یونولیت شانهای
برای یک تعمیر موضعی معمولاً ابزارهای پیچیدهای لازم نیست. تجهیزات موردنیاز به نوع آسیب بستگی دارد، اما مجموعه زیر برای بسیاری از عملیات کافی است:
- کاتر تیز
- خطکش یا گونیا
- متر
- مداد یا ابزار علامتگذاری
- قطعه یدکی از همان نوع یونولیت
- چسب سازگار با جنس فوم در صورت نیاز
- ابزار برش مناسب
- دستکش کار
- تجهیزات نظافت سطح
استفاده از چسب یا حلال بدون بررسی سازگاری شیمیایی توصیه نمیشود. بعضی حلالها میتوانند ساختار فومهای پلیمری را تخریب کنند.
مراحل ترمیم یونولیت شانهای آسیبدیده

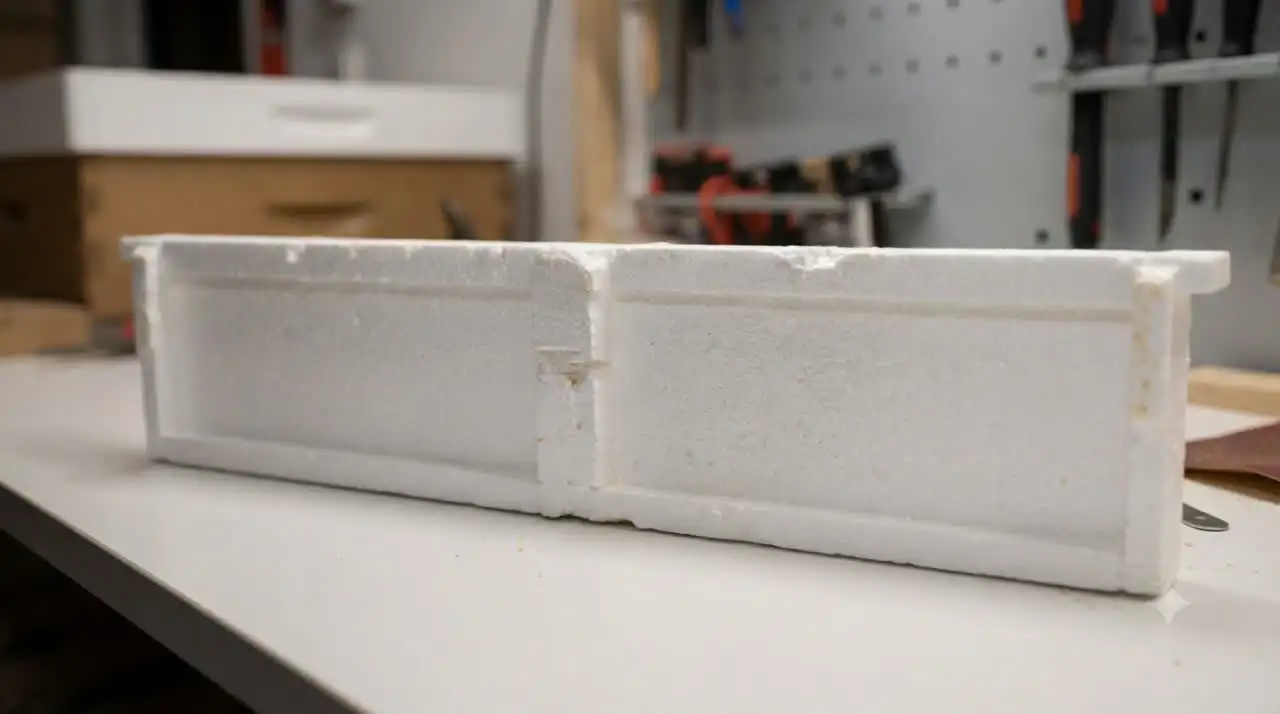

مرحله اول؛ مشخص کردن محدوده خرابی
ابتدا بخش آسیبدیده علامتگذاری میشود. محدوده نباید فقط شامل قسمت کاملاً شکسته باشد؛ بخشهای اطراف نیز باید از نظر لهشدگی، ترک و کاهش استحکام بررسی شوند.

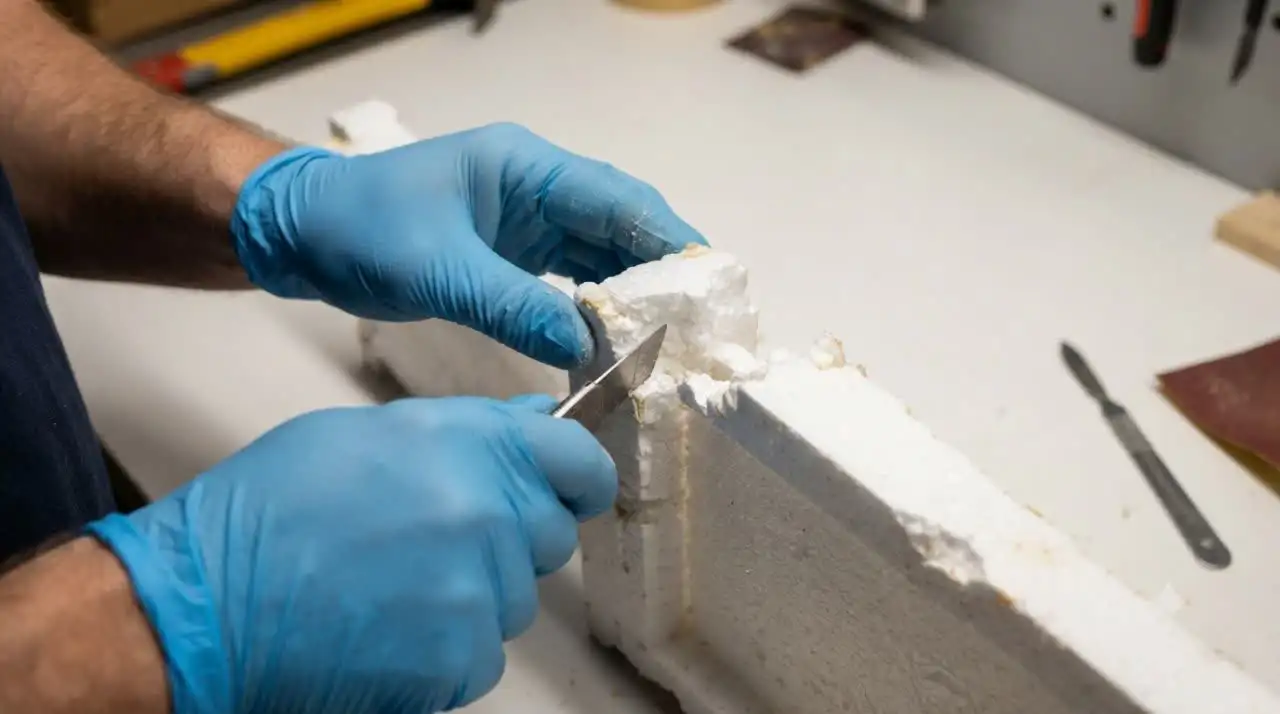

مرحله دوم؛ خارج کردن قسمت معیوب

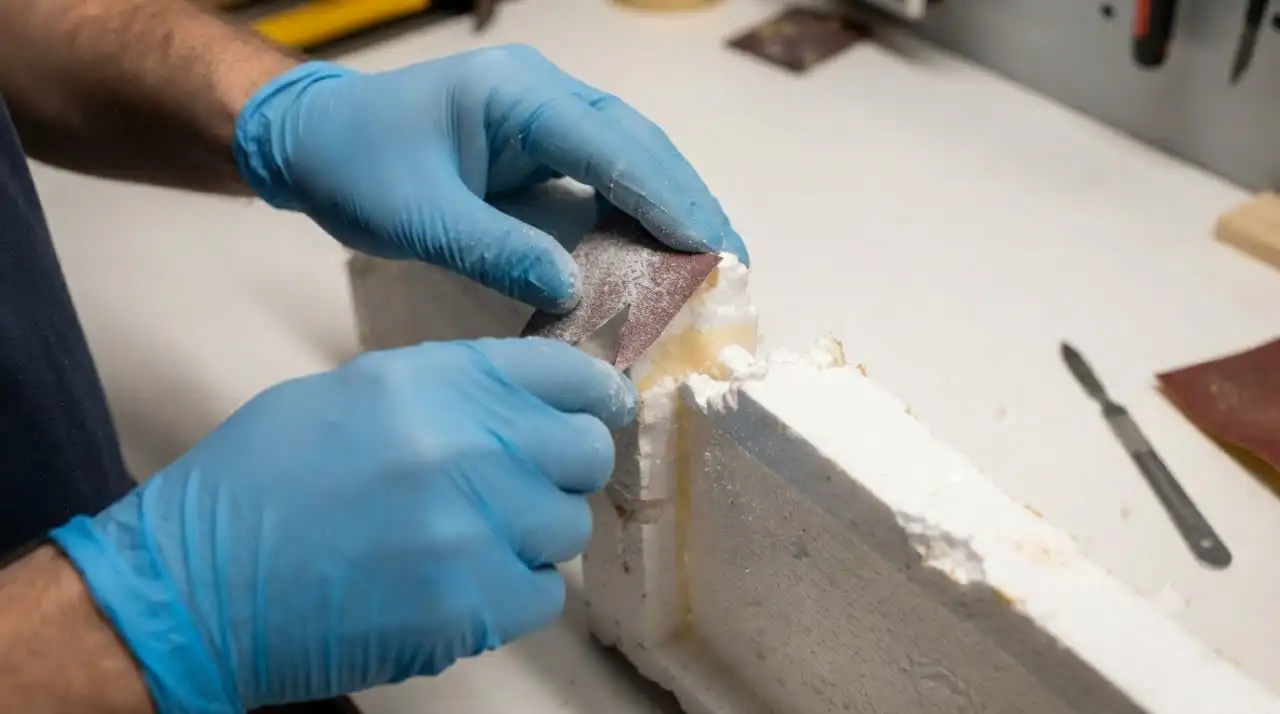

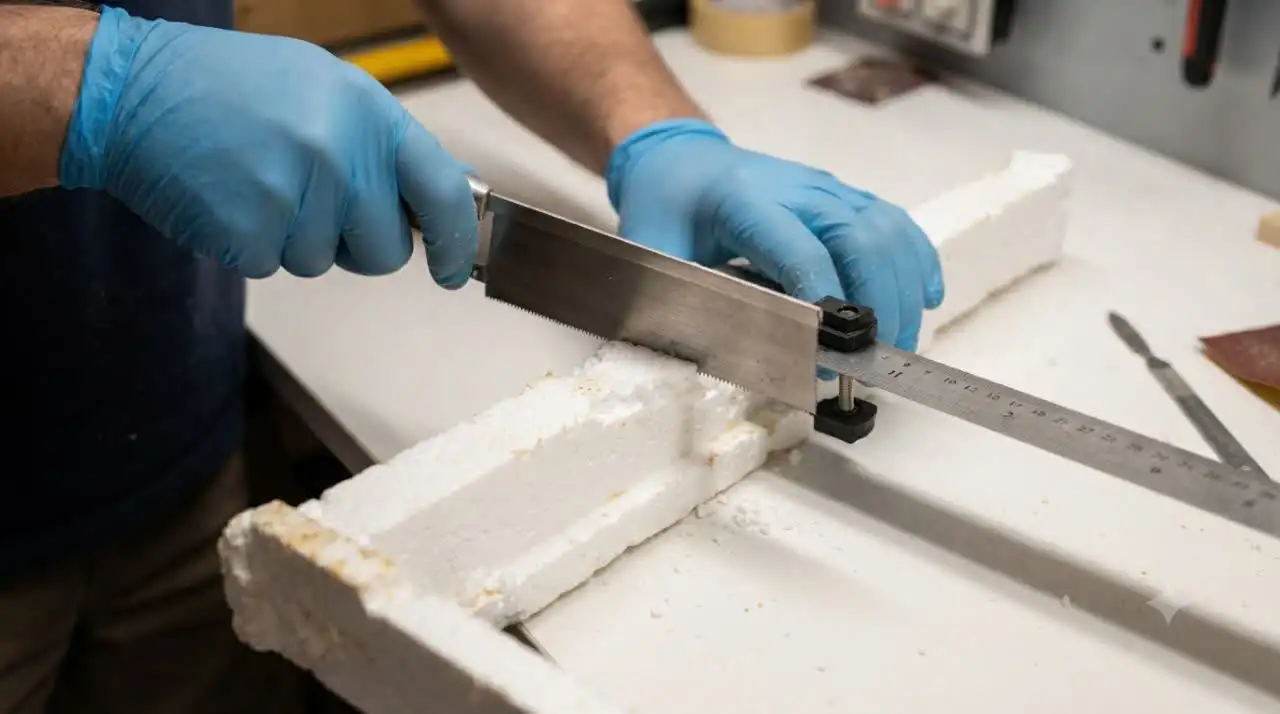

با استفاده از ابزار برش مناسب، قسمت تخریبشده جدا میشود. برش باید تا حد امکان منظم باشد تا قطعه جایگزین بهدرستی در محل قرار گیرد.
مرحله سوم؛ آمادهسازی قطعه جایگزین
قطعه جدید باید از نظر ضخامت، دانسیته، ارتفاع شانه و الگوی قرارگیری با بخش موجود سازگاری داشته باشد. استفاده از قطعهای با ابعاد متفاوت میتواند نظم مسیر لوله را تغییر دهد.

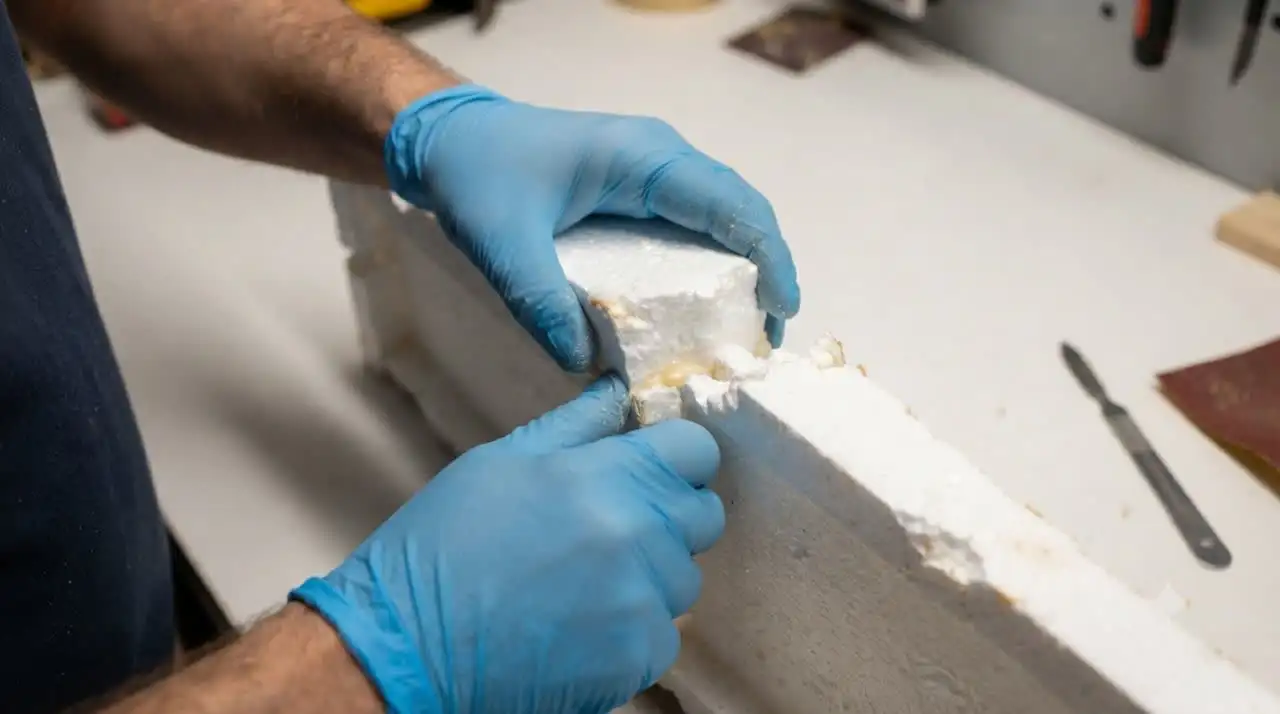

مرحله چهارم؛ نصب قطعه جایگزین

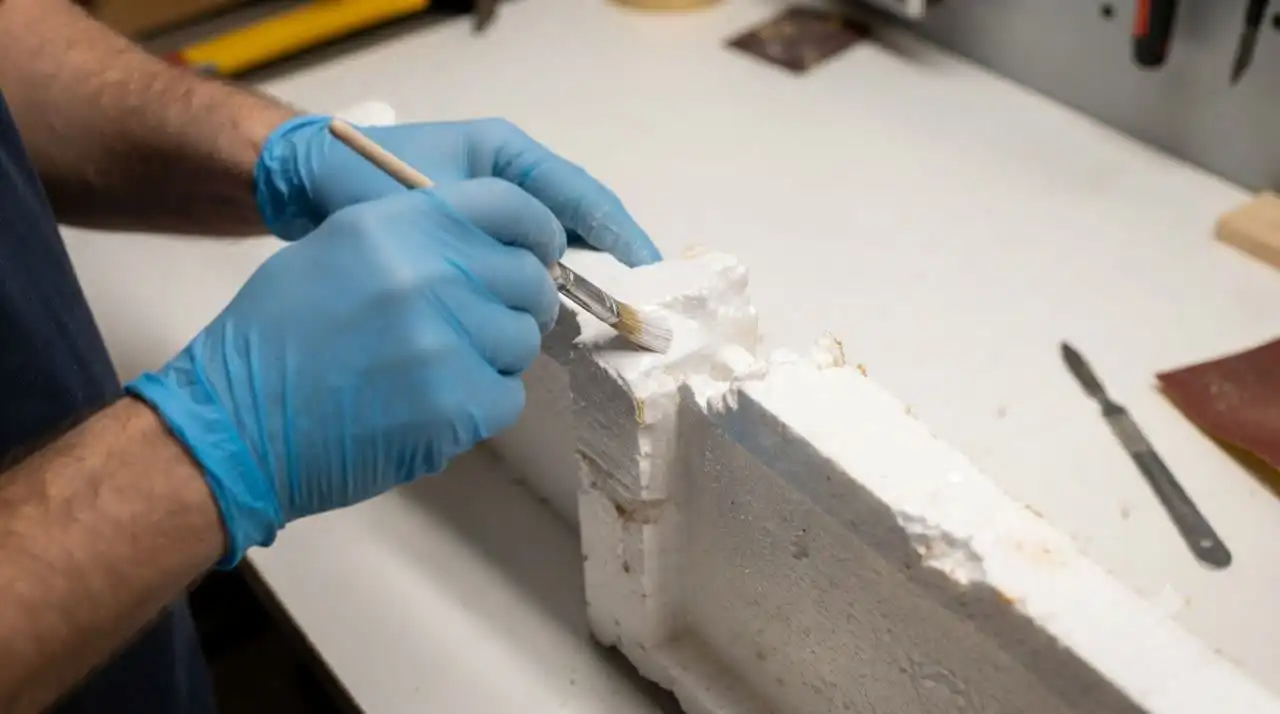

قطعه در محل قرار میگیرد و اتصال آن به قسمت سالم بررسی میشود. هدف اصلی، ایجاد یک سطح پایدار و همتراز است.
مرحله پنجم؛ کنترل شانهها
پس از ترمیم، شانههای محدوده تعمیرشده باید با الگوی اصلی هماهنگ باشند. فاصله نامناسب میان شانهها میتواند روی مسیر لوله اثر بگذارد.
مرحله ششم؛ کنترل پیش از لولهگذاری
در پایان باید روی بستر حرکت نکرده و قطعه تعمیرشده جابهجا نشود. هرگونه لقزدن یا اختلاف ارتفاع محسوس باید پیش از نصب لوله اصلاح شود.
روش تعویض کامل یونولیت شانهای
وقتی آسیب گسترده باشد، تعویض صفحه یا محدوده آسیبدیده انتخاب مناسبتری است. نخست باید لولههای موجود در آن ناحیه با دقت آزاد شوند تا هنگام خارج کردن فوم صدمه نبینند.
پس از دسترسی به قطعه، بخش معیوب از بستر جدا میشود. سطح زیر آن باید تمیز و از نظر تراز بودن بررسی شود.
قطعه جدید سپس در جای خود قرار میگیرد. اتصال میان صفحات باید بدون ایجاد پله یا فاصله محسوس باشد.
در مرحله بعد، مسیر لولهها مجدداً کنترل میشود. اگر شانههای قطعه جدید دقیقاً با الگوی قبلی هماهنگ نباشند، باید مسیر لولهگذاری طبق نقشه سیستم بازتنظیم شود.

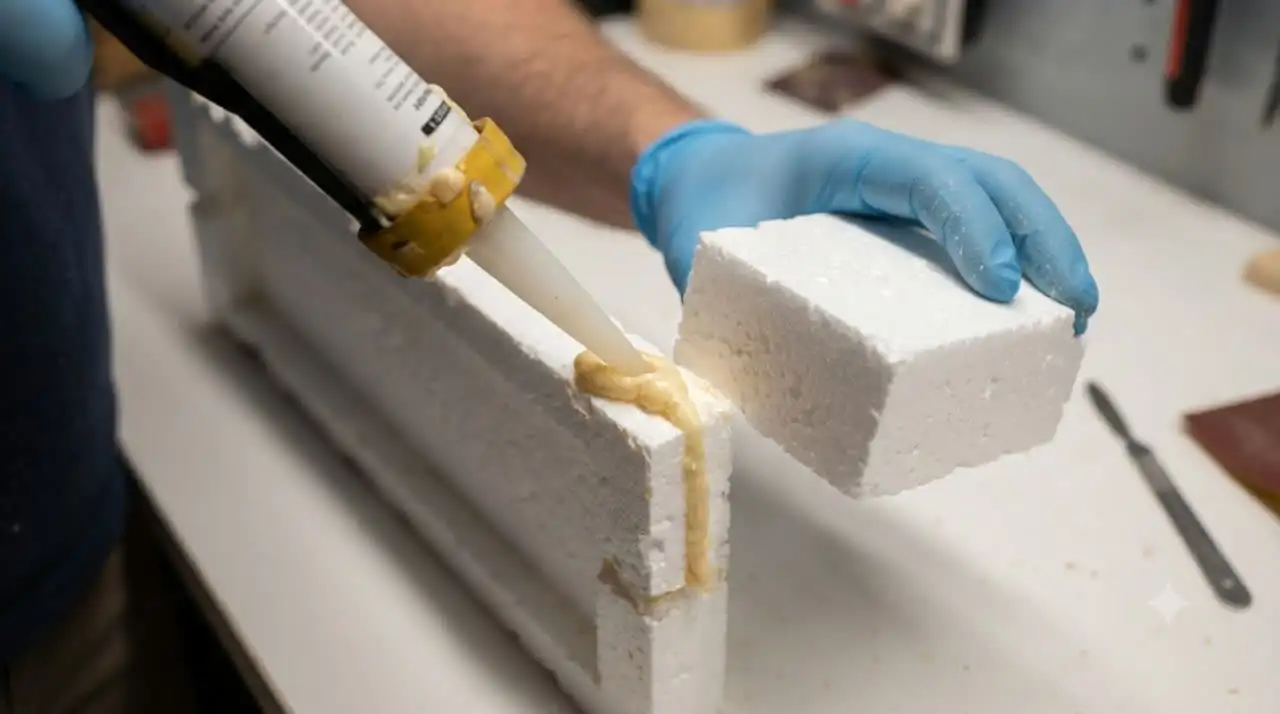

آیا میتوان شانه شکسته را دوباره چسباند؟
در برخی شرایط، چسباندن یک شانه شکسته امکانپذیر است؛ اما این روش برای همه آسیبها مناسب نیست. مهمترین معیار، توانایی قطعه ترمیمشده در حفظ موقعیت لوله است.
چسب نباید تنها برای پر کردن فضای خالی استفاده شود. اتصال باید پایدار باشد و پس از قرارگیری لوله، شانه دوباره جابهجا نشود.
نوع چسب نیز اهمیت زیادی دارد. برخی مواد شیمیایی با ساختار فوم سازگار نیستند و ممکن است باعث حلشدن یا تخریب موضعی آن شوند. بنابراین انتخاب چسب باید بر اساس جنس یونولیت و توصیه سازنده انجام شود.
نکات فنی هنگام تعویض یونولیت
قطعه جایگزین باید تا حد امکان از همان سیستم و مشخصات فنی قطعه اصلی باشد. تغییر ضخامت یا دانسیته بدون بررسی طراحی میتواند رفتار عایق و ارتفاع لوله را تغییر دهد.
هماهنگی شانهها نیز اهمیت ویژهای دارد. اگر فاصله برجستگیهای قطعه جدید با قطعات اطراف متفاوت باشد، الگوی لولهگذاری منظم نخواهد ماند.
سطح زیرین باید پیش از نصب قطعه جدید کاملاً بررسی شود. وجود نخاله، ملات خشک یا برجستگی میتواند مانع قرارگیری صحیح یونولیت شود.
تأثیر آسیب یونولیت بر عملکرد گرمایش از کف
عملکرد گرمایش از کف به طراحی مدار، فاصله لولهها، نوع کف، عایقکاری و کنترل دمای سیستم وابسته است. یونولیت شانهای مستقیماً منبع گرما نیست، اما نقش آن در ایجاد بستر مناسب و عایقکاری اهمیت دارد.
اگر بستر در قسمتهایی آسیب دیده باشد، لوله ممکن است از ارتفاع طراحیشده خارج شود. تغییر موقعیت لوله میتواند روی ضخامت پوشش روی آن و توزیع حرارت سطحی اثر بگذارد.
از طرف دیگر، آسیب عایق میتواند انتقال حرارت ناخواسته به سمت پایین را افزایش دهد. به همین دلیل، تعمیر یونولیت صرفاً یک اقدام ظاهری نیست و باید با هدف حفظ شرایط طراحی انجام شود.
استانداردها و ملاحظات فنی
استانداردهای سیستمهای گرمایش و سرمایش سطحی مانند EN 1264 الزامات و روشهای مرتبط با طراحی و اجرای سیستم را پوشش میدهند. در کنار این استانداردها، مشخصات فنی خود محصول نیز اهمیت زیادی دارد.
پارامترهایی مانند مقاومت فشاری، دانسیته، ضخامت، پایداری ابعادی و هدایت حرارتی باید در انتخاب قطعه جایگزین مورد توجه قرار گیرند.
همچنین باید توجه داشت که «یونولیت شانهای» یک نام عمومی برای گروهی از محصولات فومی است و مشخصات تمام محصولات موجود در بازار یکسان نیست. بنابراین تصمیم درباره تعویض یا ترمیم باید بر اساس مشخصات واقعی محصول انجام شود.
۵ راهکار کاربردی برای جلوگیری از آسیب یونولیت شانهای
نگهداری صحیح پیش از نصب
بستههای فوم باید در محل مناسب و دور از تابش شدید، منابع حرارتی و فشار مکانیکی نگهداری شوند. انبارش نامناسب یکی از عوامل رایج تغییر شکل قطعات است.
کنترل کف قبل از نصب
کف نامناسب فشار نقطهای ایجاد میکند. رفع ناهمواریهای جدی پیش از چیدن فوم، احتمال لهشدگی و تاببرداشتن را کاهش میدهد.
جلوگیری از تردد غیرضروری
پس از اجرای فوم، عبور مداوم افراد و تجهیزات سنگین میتواند به شانهها آسیب بزند. مسیر تردد باید تا حد امکان از محدوده تکمیلشده جدا شود.
استفاده از قطعات همسان
برای تعمیر، قطعهای با مشخصات نزدیک یا ترجیحاً همان محصول اصلی استفاده شود. تفاوت ضخامت و هندسه شانهها میتواند کیفیت اجرای لولهگذاری را کاهش دهد.
بازرسی پیش از کفسازی
تمام سطح باید پیش از اجرای لایه نهایی بررسی شود. اصلاح آسیب در این مرحله بسیار سادهتر از زمانی است که کف نهایی اجرا شده باشد.
خطاهای رایج در ترمیم یونولیت شانهای
یکی از اشتباهات متداول، چسباندن هر نوع ماده به فوم بدون توجه به سازگاری شیمیایی است. برخی حلالها میتوانند ساختار فوم را تخریب کنند.
برش نامنظم نیز مشکل دیگری ایجاد میکند. قطعه جایگزین باید بدون ایجاد شکاف یا اختلاف ارتفاع محسوس در محل قرار گیرد.
گاهی نصاب تنها شانه شکسته را ترمیم میکند، در حالی که بخش زیرین فوم نیز له شده است. در چنین وضعیتی اصلاح ظاهری مشکل اصلی را برطرف نمیکند.
راه رفتن روی صفحات نصبشده، قرار دادن ابزار سنگین روی آنها و کشیدن تجهیزات روی سطح نیز از عوامل آسیب مکانیکی هستند.
سناریوی اجرایی ترمیم یونولیت شانهای
فرض کنید پس از اجرای فوم شانهای در یک واحد مسکونی، هنگام لولهگذاری مشخص شود که چند شانه در نزدیکی مسیر رفتوبرگشت شکستهاند.
ابتدا محدوده خرابی مشخص میشود. بررسی نشان میدهد که صفحه اصلی سالم است و فقط تعداد محدودی از شانهها آسیب دیدهاند. بنابراین تعویض کل صفحه ضرورتی ندارد.
بخشهای معیوب با ابزار مناسب اصلاح میشوند و شانههای جایگزین از همان نوع فوم نصب میشوند. پس از تثبیت قطعات، مسیر لوله دوباره بررسی میشود تا فاصله مدارها تغییر نکرده باشد.
در مرحله نهایی، تست مدار انجام میشود و پس از تأیید شرایط، عملیات کفسازی ادامه پیدا میکند. اگر در همین سناریو مشخص میشد که سطح فوم در محدوده بزرگی له شده است، تعویض کامل آن قسمت انتخاب مناسبتری بود.
چگونه تشخیص دهیم ترمیم کافی است یا تعویض لازم است؟
یک معیار ساده برای تصمیمگیری، بررسی سه عامل است: وسعت آسیب، عمق تغییر شکل و تأثیر خرابی بر موقعیت لوله.
اگر آسیب محدود باشد، ساختار اصلی فوم حفظ شده باشد و لوله همچنان در موقعیت طراحی قرار گیرد، ترمیم قابل بررسی است.
چنانچه صفحه تغییر شکل دائمی داشته باشد، چندین شانه از بین رفته باشد یا لوله نتواند به شکل مطمئن در جای خود قرار گیرد، تعویض گزینه منطقیتری خواهد بود.
برای آسیبهای مرزی، بررسی مشخصات فنی محصول و نظر مسئول فنی یا مجری سیستم میتواند از تصمیم اشتباه جلوگیری کند.
چکلیست نهایی ترمیم و تعویض
پیش از ادامه عملیات کفسازی، این موارد را کنترل کنید:
- محدوده آسیب کاملاً مشخص شده باشد.
- بخشهای لهشده و تغییرشکلیافته بررسی شده باشند.
- قطعه جایگزین از نظر ضخامت و هندسه سازگار باشد.
- شانههای ترمیمشده پایدار باشند.
- فاصله لولهها مطابق نقشه باقی مانده باشد.
- سطح فوم اختلاف ارتفاع شدید نداشته باشد.
- کف زیرین تمیز و پایدار باشد.
- مواد اتصالدهنده با فوم سازگار باشند.
- لولهها هنگام تعویض آسیب ندیده باشند.
- پیش از پوشاندن سیستم، وضعیت نهایی بررسی شده باشد.
یونولیت شانهای آسیبدیده را ترمیم کنیم یا تعویض؟
اگر آسیب یونولیت شانهای محدود به چند شانه یا یک ناحیه کوچک باشد و صفحه اصلی همچنان شکل و استحکام مناسب داشته باشد، ترمیم موضعی قابل بررسی است. اما در صورت لهشدگی گسترده، تاببرداشتن شدید، شکستگی تعداد زیادی از شانهها یا ناتوانی در تثبیت لوله، تعویض قطعه یا بخش آسیبدیده گزینه مناسبتری است.
پرسشهای متداول
آیا هر یونولیت شانهای آسیبدیدهای قابل ترمیم است؟
خیر. ترمیم برای آسیبهای محدود مناسبتر است. اگر ساختار اصلی فوم از بین رفته یا صفحه تغییر شکل دائمی پیدا کرده باشد، تعویض معمولاً گزینه مطمئنتری است.
آیا میتوان شانه شکسته یونولیت را با چسب تعمیر کرد؟
در بعضی موارد بله، اما نوع چسب باید با جنس فوم سازگار باشد. همچنین اتصال باید بتواند موقعیت لوله را در طول اجرای سیستم حفظ کند.
چه زمانی تعویض کامل یونولیت لازم است؟
لهشدگی گسترده، تاببرداشتن شدید، شکستگی تعداد زیادی از شانهها و از بین رفتن توانایی تثبیت لوله از مهمترین شرایطی هستند که تعویض را مطرح میکنند.
آیا یونولیت شانهای آسیبدیده روی عملکرد گرمایش اثر میگذارد؟
آسیب فوم میتواند موقعیت لوله، ارتفاع آن و کیفیت عایقکاری را تحت تأثیر قرار دهد. شدت اثر به نوع و وسعت خرابی بستگی دارد.
آیا میتوان قطعه جدید را با یونولیت متفاوت جایگزین کرد؟
بهتر است قطعه جایگزین از نظر ضخامت، دانسیته، مقاومت فشاری، هندسه شانهها و مشخصات حرارتی با محصول اصلی سازگار باشد. تغییر محصول بدون بررسی فنی میتواند باعث اختلاف در بستر شود.
آیا قبل از تعویض فوم باید لولهها را باز کرد؟
اگر لوله روی قسمت آسیبدیده قرار داشته باشد، معمولاً باید امکان دسترسی و محافظت از لوله فراهم شود. روش دقیق به محل خرابی و مرحله اجرای سیستم بستگی دارد.
آیا شکستگی چند شانه کوچک اهمیت دارد؟
اگر شکستگی باعث جابهجایی یا بیثباتی لوله نشود، ممکن است اهمیت محدودی داشته باشد. با این حال، پیش از کفسازی باید وضعیت آن بررسی و در صورت نیاز اصلاح شود.
بهترین زمان برای بررسی آسیب یونولیت چه زمانی است؟
پیش از لولهگذاری، هنگام نصب لوله و همچنین قبل از اجرای لایه نهایی کف باید سطح بررسی شود. شناسایی زودهنگام آسیب، هزینه و زمان اصلاح را کاهش میدهد.
جمعبندی
ترمیم و تعویض یونولیت شانهای آسیبدیده باید بر اساس شدت خرابی و تأثیر آن بر بستر لولهگذاری انجام شود. آسیبهای محدود مانند شکستگی چند شانه یا فرورفتگی کوچک، در صورت حفظ ساختار اصلی، میتوانند با روش موضعی اصلاح شوند. در مقابل، لهشدگی گسترده، تاببرداشتن شدید یا کاهش توانایی فوم در تثبیت لوله، نیاز به تعویض بخش آسیبدیده دارد.
انتخاب قطعه جایگزین همسان، استفاده از مواد سازگار، آمادهسازی صحیح کف و کنترل نهایی مسیر لولهها از مهمترین اصول این عملیات هستند. رعایت این موارد باعث میشود بستر گرمایش از کف شکل طراحیشده خود را حفظ کند و مراحل بعدی کفسازی بدون ایجاد مشکل ادامه پیدا کند.
