استانداردهای جهانی سوپر فیکس (ISO و DIN)؛ بررسی استانداردهای تولید، ابعاد و کیفیت

سوپر فیکس یکی از تجهیزات مهم برای مهاربندی و نگهداری لوله‌ها، کابل‌ها و اجزای تأسیساتی در سازه‌های مختلف است. کیفیت این قطعه فقط به ضخامت فلز یا ظاهر آن محدود نمی‌شود؛ بلکه ابعاد، جنس، پوشش سطحی، مقاومت مکانیکی، دقت ساخت و سازگاری با الزامات فنی پروژه نیز اهمیت دارند. به همین دلیل، شناخت استانداردهای جهانی سوپر فیکس به خریداران، مهندسان و مجریان کمک می‌کند محصول مناسب‌تری انتخاب کنند.

استانداردهای ISO و DIN از مهم‌ترین مراجع فنی در صنعت محسوب می‌شوند، اما یک نکته اساسی وجود دارد: هیچ استاندارد واحدی با عنوان کلی «استاندارد سوپر فیکس» وجود ندارد که تمام ویژگی‌های این قطعه را به‌صورت یکجا تعیین کند. بسته به نوع سوپرفیکس، جنس، روش اتصال، نوع لوله و کاربرد، استانداردهای مختلفی می‌توانند بر طراحی یا اجزای محصول اثر بگذارند. بنابراین برای ارزیابی واقعی یک سوپر فیکس باید استاندارد محصول، مواد اولیه، اتصالات و الزامات نصب را در کنار هم بررسی کرد.

استاندارد سوپر فیکس چیست؟

اصطلاح «استاندارد سوپر فیکس» معمولاً به مجموعه‌ای از الزامات فنی مربوط به طراحی، ساخت، کنترل کیفیت و استفاده از بست‌ها و سیستم‌های نگهدارنده لوله اشاره دارد. چنین الزاماتی می‌توانند ابعاد قطعه، تلرانس تولید، خواص مواد، مقاومت در برابر خوردگی و عملکرد مکانیکی را پوشش دهند.

استاندارد ISO بیشتر در سطح بین‌المللی کاربرد دارد و سازمان بین‌المللی استانداردسازی آن را تدوین و منتشر می‌کند. DIN نیز مجموعه استانداردهای آلمان است که در صنایع مختلف، به‌ویژه مهندسی مکانیک، تأسیسات و ساخت قطعات فلزی، کاربرد گسترده‌ای دارد.

نکته مهم این است که عبارت ISO یا DIN روی یک محصول، به‌تنهایی کیفیت آن را اثبات نمی‌کند. شماره استاندارد، دامنه کاربرد و ارتباط آن با محصول باید مشخص باشد.

چرا استانداردهای ISO و DIN برای سوپرفیکس اهمیت دارند؟

یک بست لوله در ظاهر قطعه‌ای ساده به نظر می‌رسد، اما در یک سیستم تأسیساتی وظیفه انتقال و کنترل بخشی از بار مکانیکی را بر عهده دارد. وزن لوله، سیال داخل آن، ارتعاشات، تغییرات دما و نیروهای ناشی از انبساط حرارتی می‌توانند بارهایی را به بست منتقل کنند.

اگر تولیدکننده ابعاد یا خواص مکانیکی قطعه را بدون کنترل دقیق تعیین کند، عملکرد بست در شرایط واقعی ممکن است با انتظار مهندس طراح تفاوت داشته باشد.

استانداردها با ایجاد چارچوب مشخص، امکان مقایسه محصولات و کنترل کیفیت را افزایش می‌دهند. همین موضوع در خرید عمده سوپرفیکس، انتخاب محصول برای پروژه‌های صنعتی و بررسی مدارک فنی اهمیت بیشتری پیدا می‌کند.

تفاوت استاندارد ISO و DIN چیست؟

ISO یک نظام استانداردسازی بین‌المللی است و استانداردهای آن با هدف ایجاد هماهنگی میان کشورهای مختلف تدوین می‌شوند. استفاده از این استانداردها در زنجیره تأمین جهانی، امکان ارتباط بهتر میان تولیدکنندگان، طراحان و مصرف‌کنندگان را فراهم می‌کند.

DIN مخفف Deutsches Institut für Normung است و به استانداردهای ملی آلمان اشاره دارد. بسیاری از استانداردهای DIN در صنایع بین‌المللی نیز شناخته شده‌اند و برخی استانداردهای اروپایی و بین‌المللی با آن‌ها هم‌راستا شده‌اند.

در نتیجه، ISO و DIN را نباید صرفاً به‌عنوان دو برچسب مشابه روی محصول در نظر گرفت. هر استاندارد یک شماره و دامنه مشخص دارد و باید دقیقاً مشخص شود که کدام الزام فنی را پوشش می‌دهد.

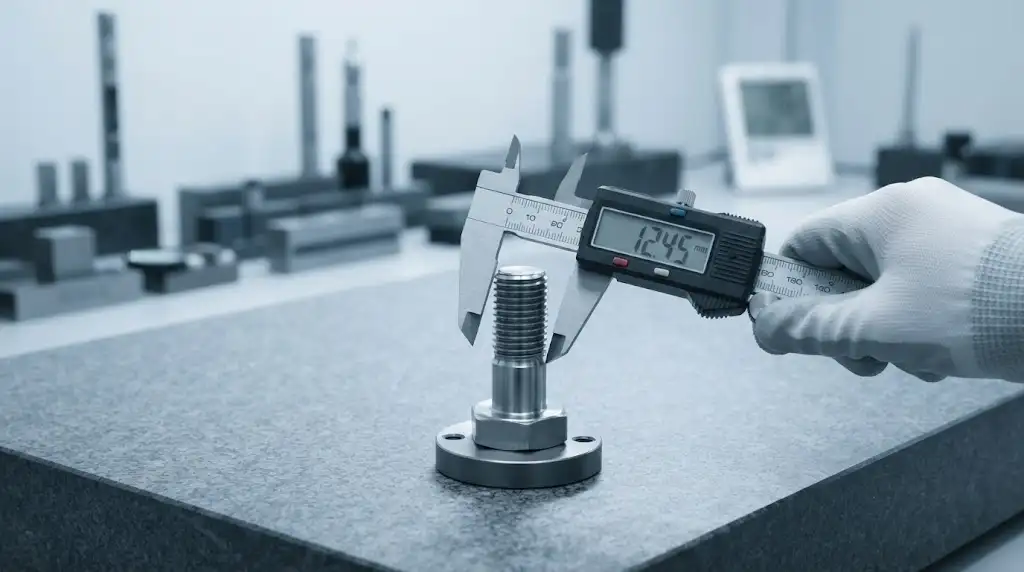

استانداردهای مرتبط با ابعاد سوپر فیکس

ابعاد یکی از مهم‌ترین عوامل در عملکرد بست‌های لوله است. قطر محل عبور، ضخامت بدنه، ابعاد پیچ، فاصله سوراخ‌ها و تلرانس قطعات باید با طراحی محصول هماهنگ باشند.

استانداردهای DIN متعددی برای ابعاد و ویژگی‌های انواع قطعات اتصال‌دهنده و بست‌های فلزی وجود دارند. بسته به ساختار سوپرفیکس، ممکن است استانداردهای مربوط به پیچ و مهره، رزوه، واشر یا قطعات فولادی نیز مطرح شوند.

برای مثال، اگر یک سوپرفیکس از پیچ استاندارد استفاده کند، مشخصات پیچ باید جداگانه بررسی شود. همین رویکرد درباره مهره و واشر نیز کاربرد دارد.

اهمیت تلرانس ابعادی

حتی اختلاف‌های کوچک در ابعاد می‌توانند روی نحوه نصب بست تأثیر بگذارند. تلرانس دقیق باعث می‌شود قطعات در محدوده مشخصی از ابعاد تولید شوند و هنگام مونتاژ عملکرد قابل پیش‌بینی‌تری داشته باشند.

در محصولات صنعتی، کنترل تلرانس به‌خصوص زمانی اهمیت دارد که چند قطعه از تولیدکنندگان مختلف در یک مجموعه استفاده شوند.

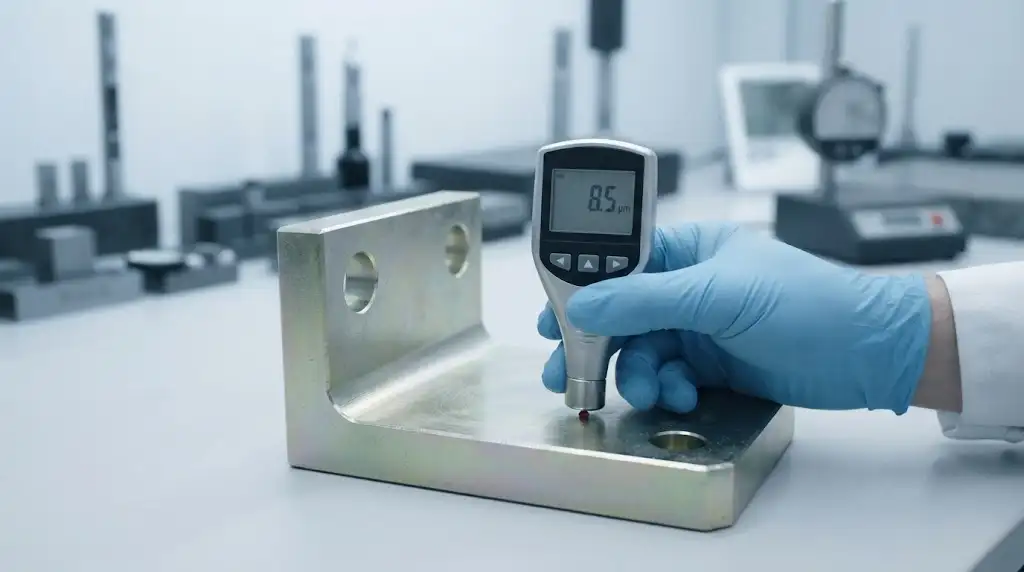

استاندارد مواد اولیه سوپرفیکس

جنس فلز مستقیماً روی مقاومت مکانیکی و دوام سوپر فیکس اثر می‌گذارد. فولاد کربنی، فولاد گالوانیزه و فولاد زنگ‌نزن از جمله موادی هستند که در ساخت انواع بست و قطعات نگهدارنده استفاده می‌شوند.

استانداردهای DIN و ISO مختلفی برای مشخصات فولادها، روش‌های آزمون و خواص مکانیکی وجود دارند. هنگام خرید، صرفاً عبارت «فولادی» کافی نیست؛ باید گرید یا مشخصات دقیق ماده نیز در مدارک فنی محصول مشخص باشد.

فولاد گالوانیزه

گالوانیزه‌کردن سطح فولاد، مقاومت آن را در برابر خوردگی افزایش می‌دهد. کیفیت پوشش، ضخامت آن و روش اجرای پوشش، عوامل مهمی در ارزیابی محصول هستند.

محیط‌های مرطوب یا صنعتی معمولاً نیاز بیشتری به حفاظت در برابر خوردگی دارند. انتخاب پوشش باید بر اساس شرایط محیطی و طول عمر مورد انتظار انجام شود.

فولاد زنگ‌نزن

در محیط‌هایی که مقاومت بالایی در برابر خوردگی مورد نیاز است، فولادهای زنگ‌نزن می‌توانند گزینه مناسبی باشند. بااین‌حال، نوع دقیق فولاد و شرایط محیطی باید بررسی شود؛ زیرا همه گریدهای استنلس استیل رفتار یکسانی ندارند.

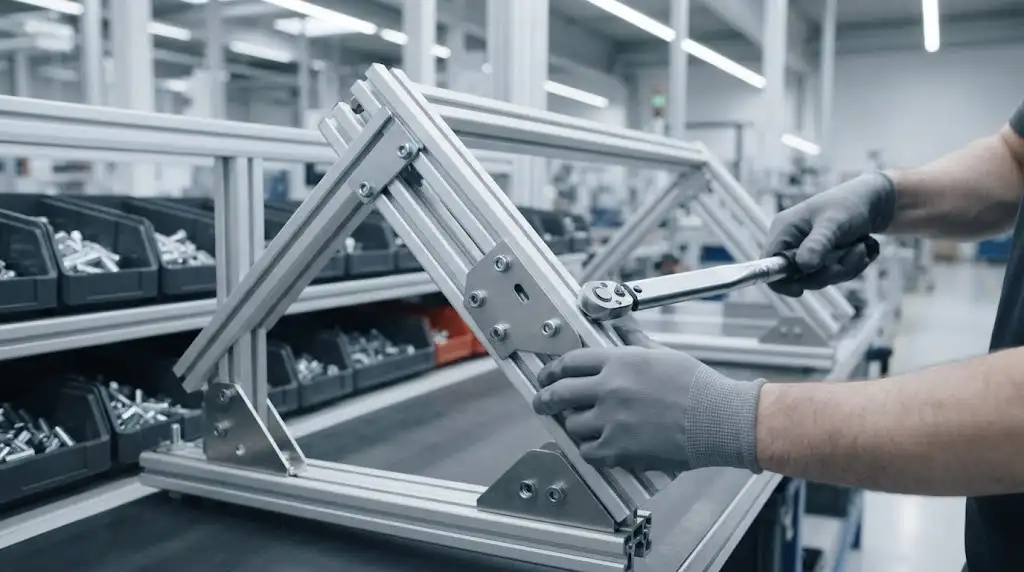

استانداردهای پیچ و مهره در سوپر فیکس

پیچ و مهره فقط وظیفه بستن قطعات را ندارند؛ آن‌ها بخشی از سیستم انتقال نیرو هستند. مقاومت کششی، کلاس مقاومتی، نوع رزوه و پوشش سطحی می‌توانند عملکرد اتصال را تغییر دهند.

استانداردهای ISO در حوزه پیچ و مهره، مشخصات مختلفی مانند ابعاد، رزوه و کلاس‌های مقاومتی را پوشش می‌دهند. استانداردهای DIN نیز برای طیف گسترده‌ای از اتصالات مکانیکی مورد استفاده قرار گرفته‌اند.

بنابراین اگر تولیدکننده ادعا کند سوپرفیکس مطابق استاندارد خاصی ساخته شده است، بهتر است مشخص شود این ادعا به کل محصول مربوط است یا فقط یکی از اجزای آن، مانند پیچ.

نقش استاندارد رزوه در سوپرفیکس

رزوه مناسب، امکان اتصال مطمئن پیچ و مهره را فراهم می‌کند. تفاوت در نوع یا گام رزوه می‌تواند باعث ناسازگاری قطعات شود.

رزوه‌های متریک از رایج‌ترین سیستم‌های رزوه در بسیاری از تجهیزات صنعتی هستند. استانداردهای ISO مربوط به رزوه متریک، ابعاد و مشخصات هندسی آن را تعریف می‌کنند.

هنگام تعویض پیچ یا مهره سوپرفیکس، انتخاب قطعه‌ای با رزوه متفاوت می‌تواند کیفیت اتصال را کاهش دهد. به همین دلیل، مشخصات رزوه باید پیش از جایگزینی بررسی شود.

استانداردهای پوشش ضدخوردگی

خوردگی یکی از عوامل مهم کاهش عمر بست‌های فلزی است. رطوبت، نمک، مواد شیمیایی و شرایط دمایی می‌توانند سرعت خوردگی را افزایش دهند.

استانداردهای مرتبط با پوشش‌های فلزی، روش‌های مختلفی برای ارزیابی کیفیت پوشش و مقاومت خوردگی ارائه می‌کنند. در مورد سوپرفیکس گالوانیزه، باید مشخص شود پوشش با چه روشی ایجاد شده و برای چه محیطی مناسب است.

چرا ضخامت پوشش مهم است؟

پوشش نازک یا اجرای نامناسب گالوانیزه می‌تواند حفاظت کافی ایجاد نکند. از سوی دیگر، تنها افزایش ضخامت پوشش نیز تضمین‌کننده عملکرد بهتر در تمام شرایط نیست.

کیفیت سطح، چسبندگی پوشش، یکنواختی و شرایط محیطی باید هم‌زمان ارزیابی شوند.

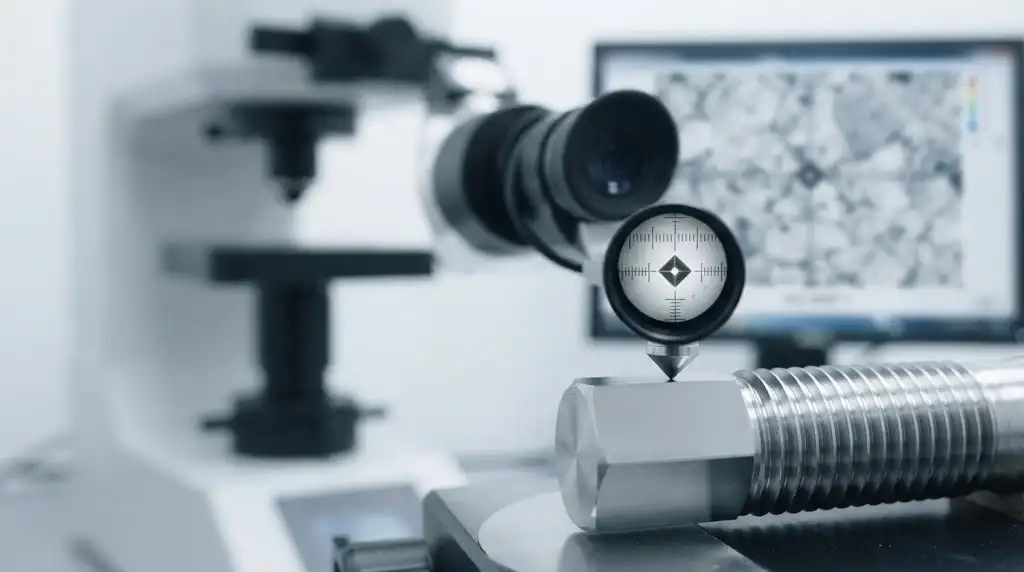

استانداردهای آزمون و کنترل کیفیت سوپرفیکس

کنترل کیفیت فقط به بررسی ظاهر محصول محدود نمی‌شود. تولیدکننده معتبر باید فرآیند تولید را از مرحله انتخاب مواد اولیه تا کنترل ابعاد و عملکرد مکانیکی مدیریت کند.

آزمون‌های مرتبط با کشش، سختی، خوردگی، ابعاد و کیفیت پوشش می‌توانند اطلاعات مهمی درباره عملکرد قطعه ارائه دهند.

برای خریدهای صنعتی، دریافت مدارکی مانند گواهی مواد اولیه، گزارش آزمون، مشخصات فنی و اطلاعات تولیدکننده می‌تواند ریسک انتخاب محصول نامناسب را کاهش دهد.

چگونه استاندارد واقعی یک سوپرفیکس را بررسی کنیم؟

برای بررسی ادعای استاندارد، چند مرحله عملی وجود دارد.

۱. شماره استاندارد را دریافت کنید

عبارت‌هایی مانند «مطابق ISO» یا «مطابق DIN» اطلاعات کاملی ارائه نمی‌کنند. شماره استاندارد باید در مشخصات فنی محصول درج شود.

۲. دامنه استاندارد را بررسی کنید

پس از دریافت شماره استاندارد، باید مشخص شود استاندارد موردنظر دقیقاً چه چیزی را پوشش می‌دهد؛ ماده، پیچ، رزوه، پوشش، ابعاد یا عملکرد محصول.

۳. مشخصات محصول را با استاندارد تطبیق دهید

ابعاد، جنس، کلاس مقاومتی و سایر مشخصات فنی باید با الزامات استاندارد مربوطه هماهنگ باشند.

۴. مدارک کیفی را بررسی کنید

در پروژه‌های حساس، گواهی مواد و گزارش آزمون اهمیت زیادی دارند. این مدارک می‌توانند ادعای سازنده را قابل بررسی‌تر کنند.

۵. شرایط نصب را جداگانه ارزیابی کنید

حتی محصولی که استاندارد مناسبی دارد، در صورت نصب اشتباه نمی‌تواند عملکرد مطلوبی ارائه دهد. فاصله ساپورت، بار واردشده، نوع پیچ و شرایط محیطی باید مطابق طراحی پروژه انتخاب شوند.

۵ راهکار کاربردی برای انتخاب سوپرفیکس استاندارد

راهکار اول: فقط به نام ISO یا DIN اعتماد نکنید

شماره استاندارد و عنوان دقیق آن را از فروشنده یا تولیدکننده دریافت کنید. این روش از برداشت‌های اشتباه درباره استاندارد محصول جلوگیری می‌کند.

راهکار دوم: جنس و گرید فلز را بررسی کنید

عبارت‌هایی مانند «فولاد باکیفیت» برای ارزیابی فنی کافی نیستند. مشخصات ماده باید در دیتاشیت یا گواهی محصول وجود داشته باشد.

راهکار سوم: اجزای اتصال را جداگانه بررسی کنید

پیچ، مهره و واشر باید با بدنه سوپرفیکس سازگار باشند. یک بدنه باکیفیت در کنار اتصال‌دهنده نامناسب نمی‌تواند عملکرد مطلوب کل مجموعه را تضمین کند.

راهکار چهارم: پوشش را متناسب با محیط انتخاب کنید

برای محیط مرطوب، صنعتی یا خورنده باید سطح حفاظت مناسب انتخاب شود. گالوانیزه یا استنلس استیل هرکدام شرایط کاربرد متفاوتی دارند.

راهکار پنجم: مدارک فنی را بگیرید

در خریدهای پروژه‌ای، درخواست دیتاشیت، گواهی مواد، گزارش آزمون و مشخصات ابعادی می‌تواند تصمیم‌گیری را دقیق‌تر کند.

خطاهای رایج در تشخیص استاندارد سوپر فیکس

یکی از رایج‌ترین اشتباهات، تصور وجود یک استاندارد واحد با عنوان «ISO سوپرفیکس» یا «DIN سوپرفیکس» است. سوپرفیکس یک نام تجاری یا نام رایج برای گروهی از تجهیزات نگهدارنده است و استاندارد مورد استفاده باید بر اساس نوع محصول مشخص شود.

اشتباه بعدی، توجه صرف به لوگوی ISO یا DIN است. وجود این نشان بدون شماره استاندارد و مدارک معتبر، اطلاعات کافی درباره عملکرد محصول ارائه نمی‌دهد.

برخی خریداران نیز استاندارد پیچ را با استاندارد کل بست اشتباه می‌گیرند. ممکن است پیچ محصول طبق یک استاندارد مشخص ساخته شده باشد، اما این موضوع به معنی انطباق تمام اجزای سوپرفیکس با همان استاندارد نیست.

نادیده‌گرفتن شرایط محیطی نیز می‌تواند هزینه‌های نگهداری را افزایش دهد. بست مناسب برای محیط خشک ممکن است در محیط بسیار مرطوب یا خورنده عملکرد یکسانی نداشته باشد.

سناریوی واقعی انتخاب سوپرفیکس برای یک پروژه تأسیساتی

فرض کنید یک پیمانکار قصد دارد برای یک ساختمان چندطبقه، تعداد زیادی بست لوله خریداری کند. فروشنده اعلام می‌کند محصولات مطابق استانداردهای ISO و DIN تولید شده‌اند.

پیمانکار نباید صرفاً بر اساس این عبارت سفارش را ثبت کند. ابتدا باید دیتاشیت محصول، شماره استانداردهای ادعاشده، جنس بدنه، مشخصات پوشش، ابعاد، نوع پیچ و ظرفیت مکانیکی را دریافت کند.

پس از آن، مهندس پروژه مشخصات محصول را با الزامات طراحی مقایسه می‌کند. اگر پروژه در محیط مرطوب قرار داشته باشد، مقاومت خوردگی نیز اهمیت بیشتری پیدا می‌کند.

در مرحله نهایی، نمونه محصول بررسی و ابعاد آن با نقشه اجرایی تطبیق داده می‌شود. چنین فرآیندی احتمال خرید محصول نامتناسب و هزینه‌های اصلاح بعدی را کاهش می‌دهد.

آیا هر سوپرفیکس دارای گواهی ISO است؟

خیر. ISO یک سازمان استانداردسازی است و استانداردهای متعددی برای مواد، فرآیندها، ابعاد، سیستم‌های مدیریتی و روش‌های آزمون منتشر می‌کند. بنابراین عبارت «دارای ISO» بدون ذکر شماره استاندارد، ادعای دقیقی نیست.

همچنین گواهی سیستم مدیریت کیفیت یک شرکت، با استاندارد محصول تفاوت دارد. برای مثال، داشتن گواهی مدیریت کیفیت به این معنا نیست که تمام ابعاد یک بست خاص خودکاراً مطابق یک استاندارد محصول هستند.

استاندارد DIN چه نقشی در تولید سوپرفیکس دارد؟

DIN می‌تواند در مشخصات قطعات مکانیکی، مواد، اتصالات، رزوه‌ها و روش‌های آزمون مرتبط با یک سیستم نگهدارنده نقش داشته باشد. میزان ارتباط هر استاندارد با سوپرفیکس به ساختار و طراحی همان محصول بستگی دارد.

بنابراین هنگام بررسی محصول باید به شماره دقیق DIN و موضوع آن توجه کرد. استفاده از عبارت کلی «DIN استاندارد» بدون ذکر شماره، برای ارزیابی فنی کافی نیست.

استاندارد ISO چه نقشی در کیفیت سوپرفیکس دارد؟

استانداردهای ISO می‌توانند بخش‌های مختلف زنجیره تولید و مشخصات فنی را پوشش دهند. بسته به محصول، استاندارد مربوط ممکن است به مواد، ابعاد، رزوه، آزمون یا فرآیند تولید ارتباط داشته باشد.

نکته کلیدی آن است که ISO به‌تنهایی معیار کیفیت یک قطعه نیست. عملکرد نهایی سوپرفیکس به طراحی، مواد، فرآیند تولید، کنترل کیفیت و نصب صحیح نیز وابسته است.

استاندارد سوپر فیکس چیست؟

استاندارد سوپر فیکس یک استاندارد واحد و مستقل نیست. مشخصات فنی این قطعات می‌توانند با استانداردهای مختلف ISO و DIN در زمینه‌هایی مانند مواد اولیه، ابعاد، رزوه، پیچ و مهره، پوشش ضدخوردگی و روش‌های آزمون ارتباط داشته باشند. برای بررسی یک محصول باید شماره دقیق استاندارد، دامنه کاربرد، مشخصات فنی و مدارک کیفی سازنده بررسی شود.

پرسش‌های متداول

آیا سوپرفیکس استاندارد ISO دارد؟

سوپرفیکس می‌تواند در بخش‌هایی از طراحی یا اجزای خود از استانداردهای ISO مرتبط استفاده کند، اما عبارت «استاندارد ISO سوپرفیکس» به‌تنهایی دقیق نیست. شماره و عنوان استاندارد باید مشخص شود.

استاندارد DIN برای سوپرفیکس چیست؟

استانداردهای DIN بسته به نوع قطعه می‌توانند مشخصات مواد، ابعاد، اتصالات، رزوه یا روش‌های آزمون را پوشش دهند. برای تعیین استاندارد دقیق باید مدل سوپرفیکس مشخص باشد.

آیا ISO بهتر از DIN است؟

نمی‌توان یکی را به‌صورت کلی بهتر دانست. ISO استاندارد بین‌المللی است، درحالی‌که DIN مجموعه استانداردهای آلمان را شامل می‌شود. معیار اصلی باید ارتباط استاندارد با کاربرد و مشخصات موردنیاز محصول باشد.

هنگام خرید سوپرفیکس چه استانداردی را بررسی کنیم؟

جنس، ابعاد، مشخصات پیچ و مهره، رزوه، پوشش ضدخوردگی، ظرفیت مکانیکی و استانداردهای مرتبط با هرکدام باید بررسی شوند. شرایط محیطی و نوع لوله نیز اهمیت دارند.

آیا عبارت «مطابق ISO» روی بسته‌بندی کافی است؟

خیر. شماره استاندارد، نسخه یا عنوان آن و در صورت نیاز مدارک انطباق باید بررسی شوند. یک عبارت کلی اطلاعات فنی کافی ارائه نمی‌دهد.

آیا گالوانیزه بودن سوپرفیکس به معنی استاندارد بودن آن است؟

خیر. گالوانیزه‌بودن فقط نوعی حفاظت سطحی در برابر خوردگی را نشان می‌دهد و به‌تنهایی انطباق محصول با استاندارد خاصی را ثابت نمی‌کند.

آیا استاندارد پیچ سوپرفیکس با استاندارد خود بست یکسان است؟

الزاماً خیر. هر جزء می‌تواند استاندارد فنی مخصوص خود را داشته باشد. برای ارزیابی کل مجموعه باید مشخصات تمام اجزای اصلی بررسی شوند.

چگونه محصول استاندارد را از محصول بی‌کیفیت تشخیص دهیم؟

دیتاشیت، شماره استاندارد، مشخصات ماده، ابعاد، کیفیت پوشش، مدارک آزمون و اطلاعات تولیدکننده را بررسی کنید. خرید نمونه و کنترل ابعادی نیز در سفارش‌های عمده روش مناسبی است.

جمع‌بندی

استانداردهای جهانی سوپر فیکس را نمی‌توان به یک شماره ISO یا DIN محدود کرد. این تجهیزات از چند جزء و ویژگی فنی تشکیل می‌شوند و هر بخش می‌تواند تحت تأثیر استانداردهای متفاوتی قرار گیرد. مواد اولیه، ابعاد، تلرانس، رزوه، پیچ و مهره، پوشش ضدخوردگی و آزمون‌های کنترل کیفیت از مهم‌ترین موارد قابل بررسی هستند.

ISO چارچوب استانداردسازی بین‌المللی را ارائه می‌دهد و DIN نیز در بسیاری از حوزه‌های مهندسی و ساخت قطعات فلزی مرجع مهمی محسوب می‌شود. بااین‌حال، خریدار باید به‌جای اعتماد به عبارت‌های کلی، شماره دقیق استاندارد و دامنه کاربرد آن را بررسی کند.

برای انتخاب یک سوپر فیکس مناسب، ابتدا مشخصات فنی پروژه را تعیین کنید، سپس جنس و ابعاد محصول را بررسی کرده و استانداردهای مرتبط با اجزای آن را تطبیق دهید. دریافت مدارک فنی از تولیدکننده و توجه به شرایط محیطی نیز می‌تواند کیفیت و دوام سیستم مهاربندی را افزایش دهد.
