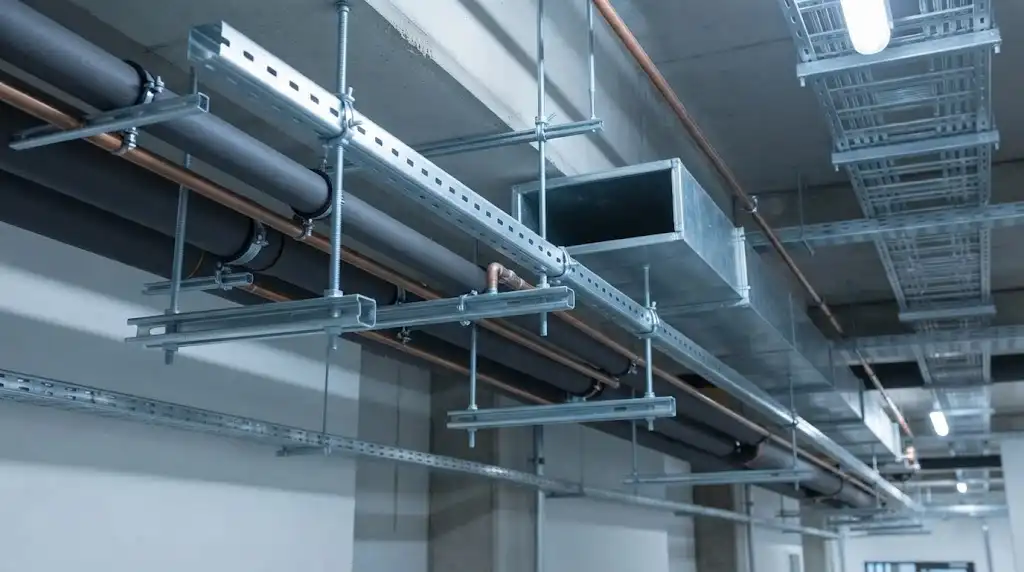

فاصله استاندارد بین ساپورتهای سوپر فیکس یک عدد ثابت و قابل استفاده برای همه پروژهها نیست. این فاصله باید بر اساس نوع پروفیل، ضخامت و جنس آن، وزن بار، نوع بارگذاری، طول دهانه، میزان خمش مجاز، نوع تأسیسات و ظرفیت اتصالات تعیین شود. پروفیل سوپرفیکس U موجود در بازار از فولاد آبکاریشده ساخته میشود و نمونه معرفیشده توسط تولیدکننده دارای عرض ۵۰، ارتفاع ۳۰ و ضخامت حدود ۲ میلیمتر است؛ بااینحال، همین مشخصات نیز بهتنهایی برای تعیین فاصله آویز کافی نیستند.
بهصورت اجرایی، برای بارهای سبک ممکن است فاصلههایی در حدود ۶۰ تا ۱۲۰ سانتیمتر قابل بررسی باشد، در حالی که برای بارهای سنگینتر باید فاصله کاهش پیدا کند یا پروفیل قویتر انتخاب شود. عدد نهایی باید از محاسبات و جدول بار مجاز همان پروفیل به دست بیاید، زیرا ظرفیت ساپورت با افزایش دهانه بهشدت کاهش مییابد.

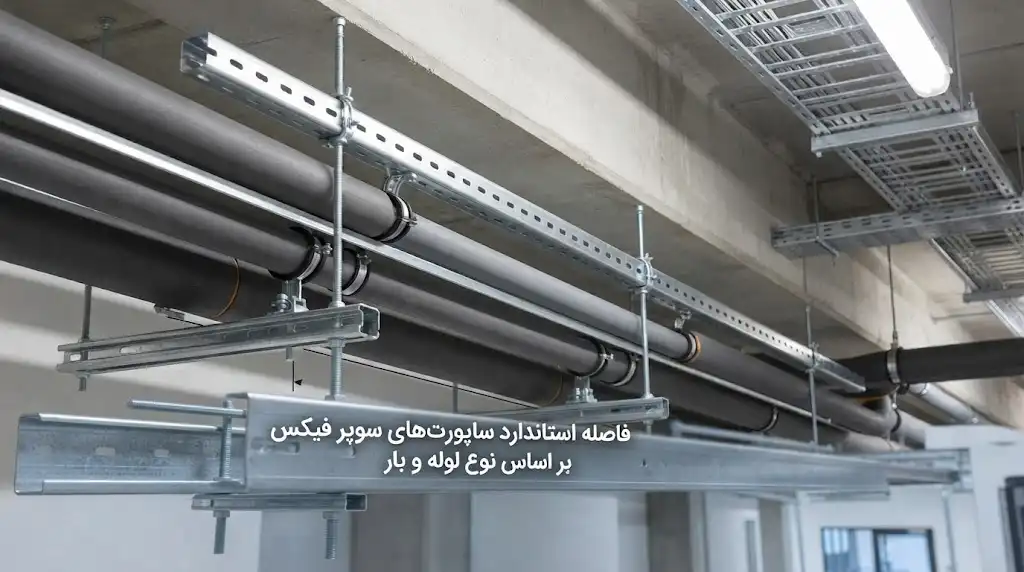

فاصله مناسب ساپورت سوپر فیکس چقدر است؟
فاصله ساپورتهای سوپر فیکس معمولاً بر اساس بار و مشخصات پروفیل تعیین میشود و نمیتوان یک عدد ثابت برای تمام کاربردها ارائه کرد. برای بارهای سبک، فاصله حدود ۶۰ تا ۱۲۰ سانتیمتر میتواند نقطه شروع بررسی باشد؛ اما برای لولههای سنگین، سینی کابل پرظرفیت، کانال یا تجهیزات مکانیکی باید فاصله با استفاده از جدول بار سازنده و کنترل خمش تعیین شود.
قاعده مهم این است: هرچه بار بیشتر و پروفیل ضعیفتر باشد، فاصله ساپورت باید کمتر شود.
سوپر فیکس چیست و چرا فاصله ساپورت اهمیت دارد؟
سوپر فیکس U یک پروفیل ساپورت مدولار برای ساخت سازههای نگهدارنده تأسیسات است. این پروفیل در اجرای ساپورت لوله، سینی کابل، کانال، تجهیزات مکانیکی و سیستمهای آویز کاربرد دارد و ساختار آن امکان اتصال قطعات مختلف با پیچ، مهره و متعلقات مخصوص را فراهم میکند.
نقش فاصله ساپورت، انتقال ایمن وزن تأسیسات به سازه اصلی است. اگر دهانه بین دو تکیهگاه بیش از ظرفیت پروفیل باشد، حتی یک پروفیل ظاهراً مستحکم میتواند دچار خمش، پیچش یا تغییر شکل شود.
از طرف دیگر، کاهش بیش از اندازه فاصله نیز همیشه بهترین تصمیم نیست. تعداد بیشتر ساپورتها هزینه خرید پروفیل، پیچ، انکر، مهره و نیروی نصب را افزایش میدهد؛ بنابراین طراحی مناسب باید بین ایمنی، خمش مجاز و هزینه اجرایی تعادل برقرار کند.
آیا برای سوپر فیکس یک فاصله استاندارد وجود دارد؟
خیر، یک عدد واحد بهعنوان فاصله استاندارد تمام ساپورتهای سوپر فیکس وجود ندارد.
برای مثال، دو مسیر تأسیساتی را در نظر بگیرید که هر دو با پروفیل U اجرا شدهاند. مسیر اول فقط یک لوله سبک را نگه میدارد، اما مسیر دوم شامل چند لوله پر از آب، عایق و متعلقات است. طبیعی است که نمیتوان برای هر دو، فاصله یکسانی میان ساپورتها در نظر گرفت.
جداول فنی سیستمهای استرات نیز ظرفیت مجاز را بر اساس طول دهانه، نوع بار و شرایط تکیهگاهی ارائه میکنند. Eaton نیز تأکید میکند که فاصله بین اعضای عمودی و وزن تجهیزات، ظرفیت بارگذاری یکنواخت پروفیل را تعیین میکند و کاهش دهانه میتواند ظرفیت باربری را بهطور قابلتوجهی افزایش دهد.
عوامل مؤثر بر فاصله ساپورتهای سوپر فیکس
۱. وزن بار
مهمترین پارامتر، بار واقعی واردشده به ساپورت است. وزن لوله یا سینی تنها بخش کوچکی از محاسبه است و باید وزن محتویات، عایق، بستها، کابلها و سایر اجزا نیز در نظر گرفته شود.
برای لوله آب، وزن سیال اهمیت زیادی دارد. در سینی کابل نیز با افزایش تعداد کابلها، بار خطی مسیر افزایش پیدا میکند.
۲. ابعاد پروفیل
ارتفاع، عرض و ضخامت سوپر فیکس U روی مقاومت خمشی آن اثر مستقیم دارند. پروفیل عمیقتر یا ضخیمتر معمولاً ظرفیت بیشتری در برابر خمش دارد، اما انتخاب آن باید بر اساس جدول بار همان محصول انجام شود.
مشخصات یک محصول نمیتواند به محصول دیگری تعمیم داده شود؛ حتی اگر هر دو از نظر ظاهری مشابه باشند.
۳. طول دهانه
هرچه فاصله دو ساپورت افزایش پیدا کند، پروفیل تحت خمش بیشتری قرار میگیرد. منابع فنی مربوط به استرات نیز نشان میدهند که افزایش دهانه میتواند ظرفیت بار مجاز را بهشدت کاهش دهد.
به همین دلیل، افزایش تعداد آویزها یکی از روشهای مؤثر برای کنترل خمش است.
۴. نوع بارگذاری
بار یکنواخت با بار متمرکز رفتار یکسانی ندارد. اگر یک تجهیز سنگین در وسط دهانه قرار گیرد، شرایط بحرانیتر از حالتی خواهد بود که همان وزن بهصورت یکنواخت در طول مسیر توزیع شده باشد.
جداول فنی استرات نیز برای بارهای یکنواخت و متمرکز ضرایب متفاوتی در نظر میگیرند.
۵. خمش مجاز
حتی اگر پروفیل در برابر شکست مقاومت کافی داشته باشد، خمش بیش از حد میتواند عملکرد و ظاهر سیستم را مختل کند.
در برخی جداول مهندسی استرات، محدودیتهای خمش مانند L/240 و L/360 برای کاربردهای مختلف ارائه میشود؛ انتخاب حد مجاز به مشخصات پروژه و نظر طراح بستگی دارد.

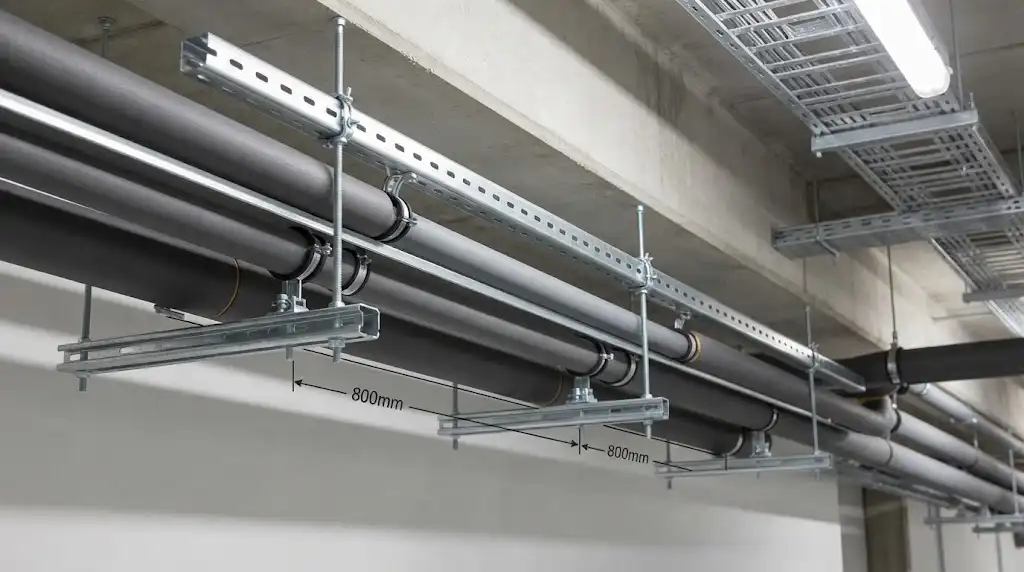

فاصله پیشنهادی اولیه برای کاربردهای مختلف
اعداد زیر مقادیر اولیه برای طراحی و برآورد هستند، نه جایگزین محاسبه سازهای:
| نوع کاربرد | بازه اولیه قابل بررسی |
|---|---|
| لوله یا کاندوئیت سبک | حدود ۶۰ تا ۱۲۰ سانتیمتر |
| سینی کابل سبک | حدود ۸۰ تا ۱۵۰ سانتیمتر |
| چند مسیر لوله متوسط | حدود ۶۰ تا ۱۰۰ سانتیمتر |
| سینی کابل سنگین | حدود ۶۰ تا ۱۲۰ سانتیمتر |
| کانال و تجهیزات سنگین | معمولاً کمتر و نیازمند محاسبه |
| بار متمرکز یا تجهیزات خاص | تعیین فاصله با محاسبه |
این بازهها نباید بهعنوان «استاندارد قطعی سوپرفیکس» در نقشه اجرایی درج شوند. فاصله نهایی باید با جدول بار سازنده، مشخصات دقیق پروفیل و شرایط پروژه کنترل شود؛ زیرا منابع فنی استرات نیز ظرفیت را برای پروفیل، دهانه و نوع بار مشخص بهصورت جداگانه ارائه میکنند.
چگونه فاصله ساپورت سوپر فیکس را محاسبه کنیم؟
برای تعیین فاصله، ابتدا باید بار خطی مسیر مشخص شود.
فرض کنید وزن کل یک مسیر شامل لوله، آب، عایق و متعلقات برابر با ۳۰ کیلوگرم بر متر باشد. اگر فاصله ساپورتها ۱ متر در نظر گرفته شود، هر ساپورت تقریباً سهمی از بار یک دهانه یکمتری را دریافت میکند.
اما این محاسبه ساده بهتنهایی کافی نیست؛ نوع تکیهگاه، نحوه اتصال، وزن خود پروفیل، بار متمرکز و محدودیت خمش نیز باید بررسی شوند.
به همین دلیل، روند حرفهای شامل این مراحل است:
- محاسبه وزن کل مسیر
- تبدیل وزن به بار خطی
- تعیین نوع بارگذاری
- انتخاب پروفیل سوپرفیکس
- بررسی جدول بار پروفیل
- انتخاب دهانه اولیه
- کنترل خمش
- کنترل ظرفیت پیچ و مهره
- کنترل ظرفیت انکر
- تأیید فاصله نهایی
یک مثال عددی ساده
فرض کنید یک مسیر تأسیساتی دارای بار خطی ۲۰ کیلوگرم بر متر است و فاصله اولیه ساپورتها ۱ متر در نظر گرفته شده است.
در حالت ساده، بار اسمی هر دهانه تقریباً برابر است با:
۲۰ × ۱ = ۲۰ کیلوگرم
اگر فاصله به ۵۰ سانتیمتر کاهش پیدا کند، بار خطی سهم هر دهانه تقریباً نصف میشود:
۲۰ × ۰٫۵ = ۱۰ کیلوگرم
این کاهش بار به معنی آن نیست که ظرفیت پروفیل دقیقاً دو برابر میشود؛ مقاومت خمشی به طول دهانه و شرایط تکیهگاهی وابستگی غیرخطی دارد. بااینحال، مثال نشان میدهد چرا کاهش فاصله ساپورت میتواند یکی از مؤثرترین راهکارها برای کاهش خمش باشد. منابع مهندسی استرات نیز تأکید میکنند که ظرفیت پروفیل با افزایش دهانه کاهش چشمگیری پیدا میکند.

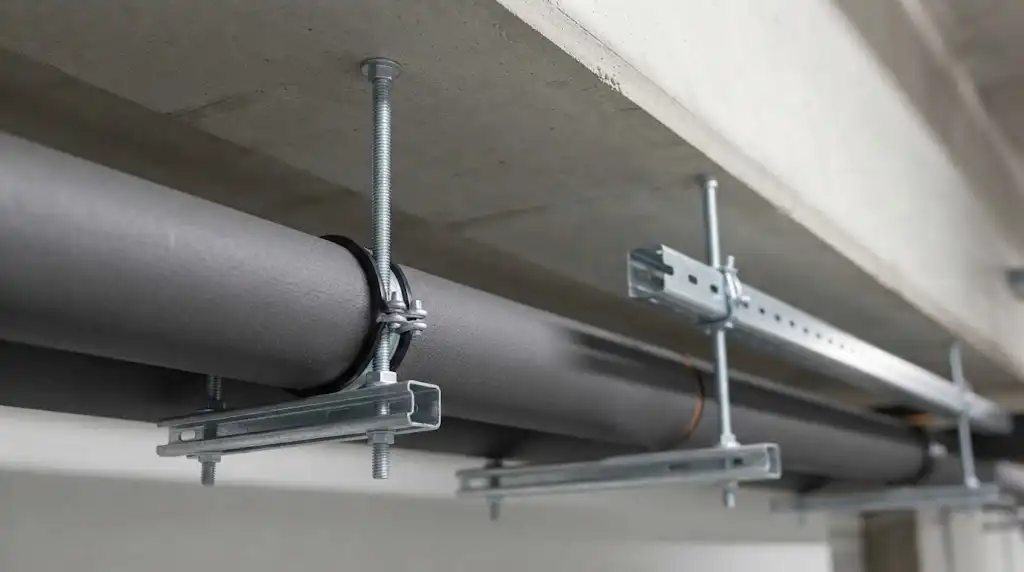

فاصله ساپورت سوپر فیکس برای لوله چقدر باشد؟
برای لوله، وزن خود لوله تنها عامل تعیینکننده نیست. قطر، جنس، ضخامت، وزن سیال، عایق، دمای کار، اتصالات و احتمال لرزش نیز اهمیت دارند.
لولههای پر از آب معمولاً نسبت به لولههای خالی بار بیشتری به ساپورت وارد میکنند. مسیرهای دارای شیر، فلنج یا تجهیزات سنگین نیز ممکن است به ساپورت مستقل در نزدیکی نقاط متمرکز نیاز داشته باشند.
اگر مسیر طولانی باشد، بهتر است فاصله ساپورتها بر اساس جدول بار لوله و پروفیل بهصورت همزمان بررسی شود. همچنین نقاط تغییر مسیر، انشعاب و اتصال به تجهیزات نباید صرفاً بر اساس فاصله معمولی بین آویزها اجرا شوند.

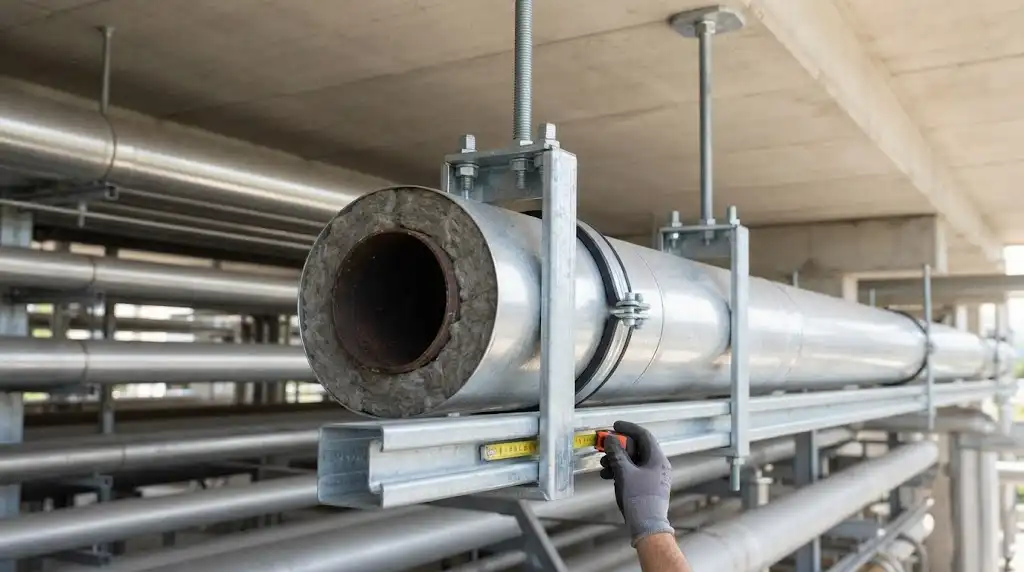

فاصله ساپورت برای سینی کابل
در سینی کابل، وزن کابلها با گذشت زمان ممکن است افزایش پیدا کند. بنابراین طراحی بر اساس وزن فعلی بدون در نظر گرفتن ظرفیت توسعه میتواند در آینده مشکلساز شود.
عرض سینی، ضخامت آن، وزن کابلها، تعداد مسیرها و نوع ساپورت روی فاصله مناسب اثر دارند. منابع فنی سیستمهای سینی کابل نیز تأکید میکنند که فاصله ساپورت و بار مجاز باید همراه با یکدیگر بررسی شوند؛ در برخی کاربردها فاصلههای حدود ۱٫۵ تا ۲ متر بهعنوان نقطه شروع متداول دیده میشود، اما این مقدار عمومی و قطعی نیست.
برای سینیهای سنگین یا مسیرهای دارای بار متمرکز، کاهش فاصله ساپورت یا استفاده از پروفیل قویتر معمولاً گزینه مناسبتری است.
فاصله ساپورت برای کانال و تجهیزات تهویه
کانالهای تهویه به دلیل ابعاد بزرگ و وزن عایق، شرایط متفاوتی دارند. علاوه بر وزن، شکل مقطع کانال و نقاط اتصال نیز روی پایداری سیستم اثر میگذارند.
در کانالهای بزرگ، استفاده از یک فاصله ثابت بدون بررسی خمش میتواند باعث افت تراز یا تغییر شکل شود. چنانچه تجهیزی مانند فن یا دمپر روی مسیر قرار داشته باشد، بار متمرکز آن باید جداگانه بررسی شود.
برای تجهیزات مکانیکی سنگین، فاصله آویزها باید از طراحی مهندسی استخراج شود و استفاده از اعداد تجربی توصیه نمیشود.

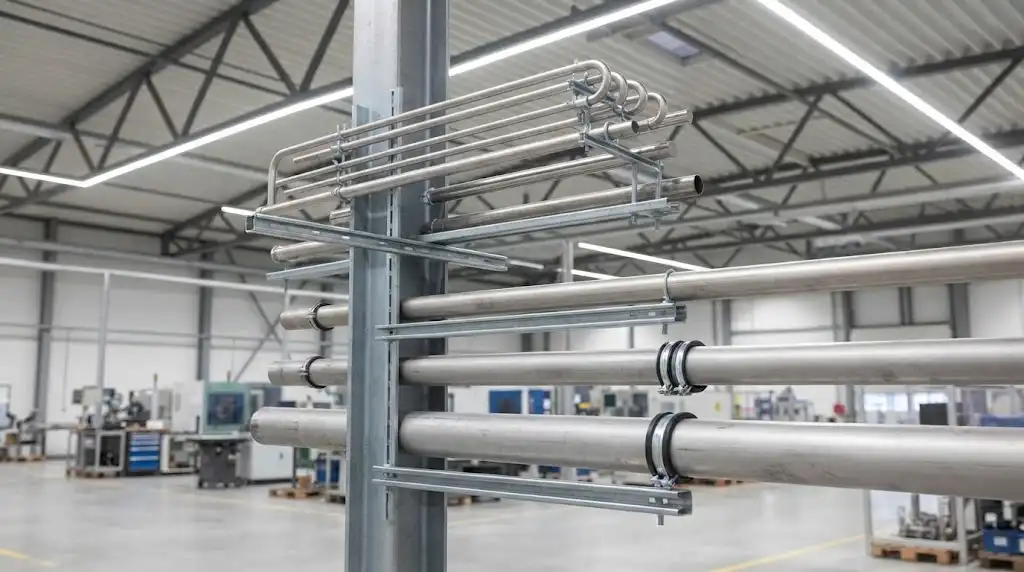

فاصله ساپورت افقی و عمودی چه تفاوتی دارد؟
در مسیر افقی، مسئله اصلی معمولاً خمش پروفیل و انتقال بار به نقاط تکیهگاهی است. مسیر عمودی بیشتر با ظرفیت فشاری، کششی، کمانش، اتصال به سازه و مهاربندی جانبی درگیر میشود.
در استراتهای عمودی، عواملی مانند طول عضو بدون مهاربند، شرایط اتصال بالا و پایین و خروج از مرکز بار نیز بر ظرفیت اثر میگذارند.
بنابراین نمیتوان فاصله آویزهای افقی را به ساپورتهای عمودی تعمیم داد.
۵ راهکار کاربردی برای تعیین فاصله بهینه
راهکار اول: از جدول بار سازنده استفاده کنید
بهترین نقطه شروع، مشخصات فنی دقیق همان پروفیل است. جدول بار باید برای ابعاد، ضخامت، جنس و نوع مقطع مورد استفاده باشد.
راهکار دوم: ابتدا فاصله محافظهکارانه انتخاب کنید
اگر هنوز محاسبات کامل انجام نشده، فاصله اولیه کوتاهتر ریسک خمش را کاهش میدهد. سپس با محاسبه میتوان فاصله را بهینه کرد.
راهکار سوم: نقاط بار متمرکز را جداگانه بررسی کنید
شیرآلات، فلنجها، تجهیزات، اتصالات سنگین و تغییر مسیرها ممکن است به ساپورت اضافی نیاز داشته باشند.
راهکار چهارم: اتصال را همزمان با پروفیل کنترل کنید
پروفیل قوی با انکر ضعیف، یک سیستم ایمن ایجاد نمیکند. ظرفیت پیچ، مهره، صفحه، انکر و عضو سازهای باید با ظرفیت پروفیل هماهنگ باشد.
راهکار پنجم: خمش را کنترل کنید
هدف صرفاً جلوگیری از شکست نیست. اگر پروفیل بیش از حد تغییر شکل دهد، تراز تأسیسات و ظاهر نهایی سیستم تحت تأثیر قرار میگیرد. جداول فنی استرات معمولاً ظرفیت را در شرایط محدودیت خمش نیز ارائه میکنند.
آیا ضخامت سوپر فیکس روی فاصله ساپورت اثر دارد؟
بله. ضخامت یکی از عوامل اصلی تعیینکننده سختی مقطع است. برای نمونه، پروفیل معرفیشده سوپرفیکس U دارای ضخامت حدود ۲ میلیمتر است، اما صرف ضخامت برای محاسبه ظرفیت کافی نیست و شکل مقطع، جنس فولاد، دهانه و نحوه بارگذاری نیز باید لحاظ شوند.
در یک پروژه مشخص، تغییر از پروفیل سبک به پروفیل ضخیمتر ممکن است امکان افزایش دهانه را فراهم کند. بااینحال، این تصمیم باید با جدول بار همان محصول تأیید شود.
آیا میتوان با افزایش تعداد ساپورت، پروفیل ضعیفتری استفاده کرد؟
گاهی بله، اما این موضوع باید با محاسبه بررسی شود.
کاهش دهانه میتواند بار و خمش هر بخش از پروفیل را کاهش دهد. از سوی دیگر، پروفیل ضعیفتر ممکن است از نظر اتصال، پیچش یا ظرفیت موضعی همچنان محدودیت داشته باشد.
بهترین انتخاب الزاماً ارزانترین پروفیل یا بیشترین تعداد آویز نیست. هزینه کل مصالح، نصب و عملکرد سازه باید با هم مقایسه شوند.
خطاهای رایج در تعیین فاصله ساپورت
استفاده از یک عدد ثابت برای تمام پروژهها
عبارتهایی مانند «فاصله استاندارد همیشه یک متر است» از نظر فنی قابل تعمیم نیستند. بار، مقطع و شرایط نصب از پروژهای به پروژه دیگر تغییر میکنند.
محاسبه وزن بدون محتویات
در لولهها، حذف وزن سیال یکی از خطاهای مهم است. برای سینی کابل نیز محاسبه نکردن وزن کابلها میتواند ظرفیت واقعی سیستم را بیش از حد برآورد کند.
بیتوجهی به وزن خود پروفیل
در دهانههای بلند، وزن خود عضو نیز باید در محاسبات بار لحاظ شود. برخی جداول بار، ظرفیت خالص را پس از کسر وزن خود پروفیل ارائه میکنند.
توجه نکردن به پیچش
پروفیلهای با دهانه بلند ممکن است علاوه بر خمش، دچار پیچش جانبی شوند. منابع فنی استرات نیز برای دهانههای بلند، مهاربندی جانبی و جلوگیری از چرخش را توصیه میکنند.
استفاده از اتصالات نامتناسب
اگر انکر یا پیچ ظرفیت کافی نداشته باشد، افزایش ضخامت پروفیل مشکل را حل نمیکند. طراحی باید کل مسیر انتقال بار را پوشش دهد.

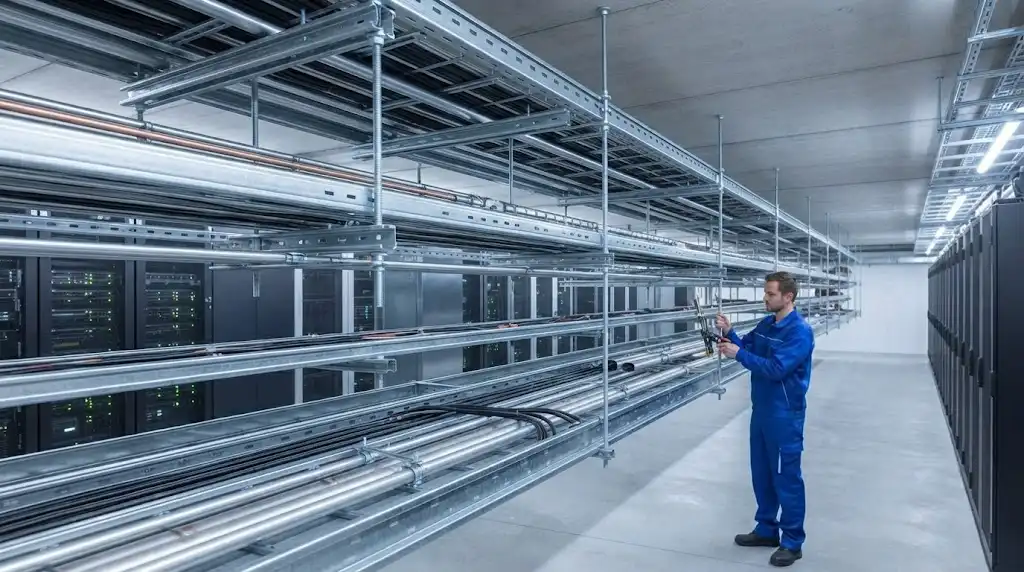

سناریوی اجرایی برای یک پروژه تأسیساتی
فرض کنید پیمانکار در یک ساختمان اداری باید سه مسیر لوله را بالای سقف کاذب نصب کند. مسیر اول شامل لوله سبک آب، مسیر دوم شامل لولههای عایقشده و مسیر سوم دارای چند شیر و تجهیز سنگین است.
اجرای هر سه مسیر با فاصله ثابت یک متر شاید سریع به نظر برسد، اما رویکرد حرفهای متفاوت خواهد بود.
ابتدا وزن هر مسیر محاسبه میشود. سپس پروفیل U انتخابی با جدول بار تطبیق داده خواهد شد. مسیر سبک ممکن است با دهانه بزرگتر قابل اجرا باشد، در حالی که مسیر سنگین به آویزهای نزدیکتر نیاز پیدا میکند.
نزدیک شیرها و تجهیزات نیز ساپورت اضافی در نظر گرفته میشود. در پایان، ظرفیت انکرهای متصل به دال و میزان خمش پروفیل کنترل خواهد شد.
چنین روشی علاوه بر افزایش ایمنی، از مصرف بیدلیل پروفیل و اتصالات نیز جلوگیری میکند.
استانداردها و مبنای فنی تعیین فاصله
برای تعیین فاصله ساپورت نمیتوان صرفاً به یک استاندارد عمومی استناد کرد؛ مشخصات محصول و بارگذاری واقعی اهمیت اساسی دارند. استانداردها و آییننامههای پروژه باید در کنار دیتاشیت سازنده و محاسبات مهندسی استفاده شوند.
در سیستمهای استرات، جداول بار معمولاً ظرفیت مجاز را برای طول دهانههای مختلف و شرایط بارگذاری مشخص ارائه میکنند. برای نمونه، اطلاعات فنی Eaton ظرفیت و خمش را برای پروفیلهای مختلف منتشر میکند و تأکید دارد که انتخاب سیستم باید بر اساس بار و فاصله تکیهگاه انجام شود.
همچنین برای محدودیت تغییر شکل، نسبتهایی مانند L/240 و L/360 در برخی جداول مهندسی مورد استفاده قرار میگیرند؛ مقدار قابل قبول باید بر اساس مشخصات پروژه تعیین شود.
جمعبندی
فاصله استاندارد بین ساپورتهای سوپر فیکس را نمیتوان بدون دانستن بار و مشخصات پروفیل با یک عدد قطعی بیان کرد. بازههایی مانند ۶۰ تا ۱۲۰ سانتیمتر میتوانند برای برآورد اولیه بارهای سبک تا متوسط بررسی شوند، اما فاصله نهایی باید بر اساس جدول بار سازنده، دهانه، نوع بارگذاری و خمش مجاز تعیین شود.
برای رسیدن به یک طراحی مطمئن، ابتدا وزن واقعی تأسیسات را محاسبه کنید، سپس پروفیل مناسب را انتخاب نمایید و ظرفیت آن را در دهانه موردنظر بررسی کنید. در مرحله بعد، پیچ، مهره، انکر و عضو سازهای نیز باید کنترل شوند.
اصل کلیدی این است که فاصله ساپورت باید نتیجه محاسبه باشد، نه یک عدد حفظشده از پروژه قبلی. هرچه بار بیشتر، دهانه بلندتر یا شرایط نصب پیچیدهتر باشد، ضرورت بررسی مهندسی نیز بیشتر خواهد شد.
سوالات متداول
فاصله استاندارد ساپورت سوپر فیکس چقدر است؟
عدد ثابتی وجود ندارد. برای بارهای سبک، فاصله حدود ۶۰ تا ۱۲۰ سانتیمتر میتواند نقطه شروع بررسی باشد، اما مقدار نهایی باید با جدول بار پروفیل و شرایط پروژه تأیید شود.
آیا فاصله یک متر برای همه ساپورتهای سوپر فیکس مناسب است؟
خیر. فاصله یک متر ممکن است برای یک بار سبک مناسب باشد و برای بار سنگین باعث خمش بیش از حد شود. نوع پروفیل، بار و دهانه باید همزمان بررسی شوند.
فاصله ساپورت برای لولههای تأسیساتی چقدر است؟
به وزن لوله، سیال، عایق، قطر و نوع ساپورت بستگی دارد. در بسیاری از کاربردهای سبک، بازه ۶۰ تا ۱۲۰ سانتیمتر میتواند برای بررسی اولیه استفاده شود، اما طراحی نهایی باید محاسباتی باشد.
برای سینی کابل چه فاصلهای بین ساپورتها مناسب است؟
بسته به وزن سینی و کابل، ابعاد سینی و نوع ساپورت متفاوت است. در برخی سیستمهای سینی کابل فاصلههای حدود ۱٫۵ تا ۲ متر متداول است، اما این مقدار نباید بدون بررسی ظرفیت پروفیل به پروژه دیگری تعمیم داده شود.
آیا کاهش فاصله ساپورت باعث افزایش ظرفیت میشود؟
کاهش دهانه معمولاً خمش و بار وارد بر هر دهانه را کاهش میدهد و میتواند ظرفیت قابل استفاده سیستم را افزایش دهد؛ بااینحال، ظرفیت دقیق باید از جدول بار همان پروفیل استخراج شود.
آیا ضخامت سوپر فیکس U در فاصله ساپورت تأثیر دارد؟
بله. ضخامت، هندسه مقطع و جنس پروفیل روی سختی و مقاومت آن اثر میگذارند. بااینحال، ضخامت بهتنهایی برای تعیین فاصله کافی نیست.
آیا برای بارهای سنگین باید تعداد ساپورتها را افزایش داد؟
یکی از راهکارها کاهش فاصله ساپورتهاست، اما گاهی استفاده از پروفیل قویتر، دوبلکردن مقطع یا تغییر آرایش ساپورت گزینه مناسبتری است. انتخاب نهایی باید بر اساس محاسبات انجام شود.
مهمترین نکته در تعیین فاصله ساپورت چیست؟
مهمترین اصل، تطبیق همزمان بار، دهانه، پروفیل، اتصال و خمش مجاز است. فاصله ساپورت نباید صرفاً بر اساس تجربه یا یک عدد عمومی انتخاب شود.
