اجرای سوپر فیکس U یکی از روشهای مدولار برای ایجاد ساپورت در تأسیسات مکانیکی و برقی ساختمان است. این پروفیل در کنار صفحههای نصب، پایههای دیواری، پیچهای تمامرزوه، مهره، واشر و انواع بست، امکان ساخت ساپورتهای دیواری، سقفی و کنسولی را فراهم میکند. طراحی U شکل، انعطاف در چیدمان و امکان رگلاژ اتصال، این سیستم را برای مسیرهای لوله، سینی کابل، کانال و تجهیزات تأسیساتی کاربردی کرده است.
فیلم و تصاویر اجرای سوپر فیکس U فقط برای نمایش نحوه بستن قطعات اهمیت ندارند؛ این تصاویر میتوانند جزئیاتی مانند نوع اتصال، فاصله ساپورتها، وضعیت پیچ متری، نحوه قرارگیری بست روی پروفیل و کیفیت اتصال به سازه را نیز نشان دهند. به همین دلیل، بررسی یک اجرای واقعی باید هم ظاهر اتصال و هم منطق مهندسی پشت آن را پوشش دهد.
| سوپر فیکس U چیست؟
سوپر فیکس U یک پروفیل فلزی شکلپذیر در سیستم نصب تأسیسات است که برای ساخت ساپورت لوله، کانال، سینی کابل و تجهیزات مختلف به کار میرود. مجری میتواند آن را با صفحه نصب یا پایه به دیوار متصل کند یا با پیچ تمامرزوه از سقف آویزان کند. اتصال قطعات معمولاً با پیچ و مهره انجام میگیرد و امکان اصلاح موقعیت، بازکردن و استفاده مجدد از اجزا را فراهم میکند.
سوپر فیکس U در ساختمان چه نقشی دارد؟
سیستم نصب تأسیسات سوپرفیکس مجموعهای از پروفیلها و قطعات اتصال است که برای ایجاد تکیهگاه تجهیزات ساختمانی طراحی شده است. در این خانواده، سوپر فیکس U در کنار سوپر فیکس تخت و سوپر فیکس M قرار میگیرد و مهندس یا مجری با توجه به بار و هندسه مسیر، ترکیب مناسب را انتخاب میکند.
شکل U مانند پروفیل باعث میشود اتصال قطعات مختلف روی یک مسیر منظم انجام شود. وجود سوراخها و قطعات مکمل نیز امکان تنظیم موقعیت بستها و اتصالات را سادهتر میکند. چنین ساختاری در پروژههایی که مسیر تأسیسات تغییرات زیادی دارد، ارزش اجرایی بالایی دارد.
از نظر روش نصب، دو آرایش اصلی بیشتر دیده میشود. حالت اول، اجرای کنسولی روی دیوار است؛ حالت دوم، ساخت ساپورت آویز از سقف با پیچ تمامرزوه است. صفحه نصب عمودی و افقی و پایه دیواری نیز در ساخت این آرایشها نقش اتصالدهنده دارند.
تصاویر اجرای سوپر فیکس U چه جزئیاتی را باید نشان دهند؟
یک تصویر فنی خوب فقط نمای کلی ساپورت را نشان نمیدهد. اگر هدف از انتشار تصاویر اجرای سوپر فیکس U آموزش یا مستندسازی پروژه باشد، چند جزئیات اهمیت بیشتری پیدا میکنند.

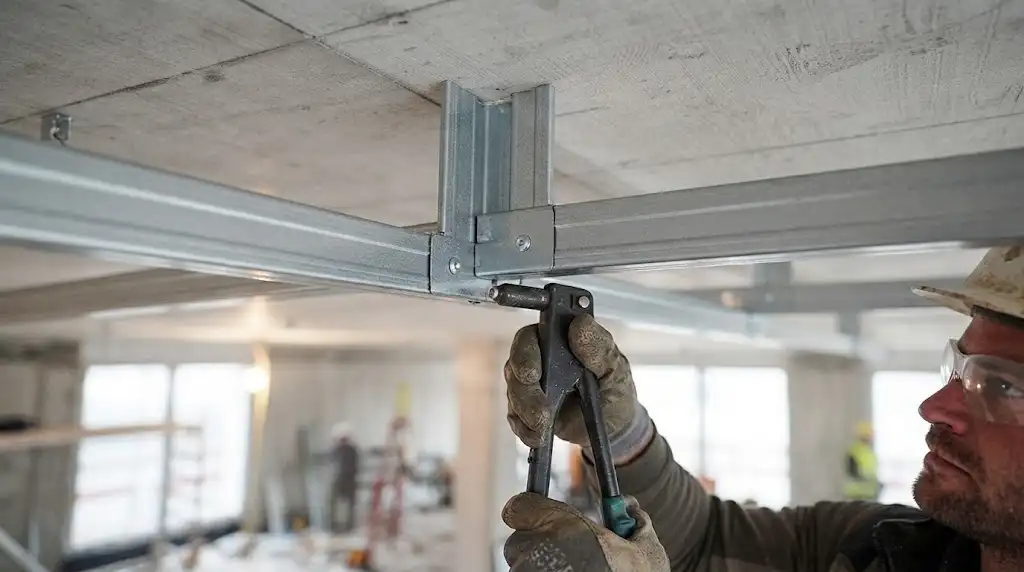

نمای اتصال پروفیل U
اولین تصویر بهتر است محل اتصال پروفیل به پایه یا صفحه نصب را از فاصله نزدیک نشان دهد. در چنین نمایی میتوان وضعیت پیچ، مهره، واشر و نشستن صحیح قطعه روی صفحه را بررسی کرد.

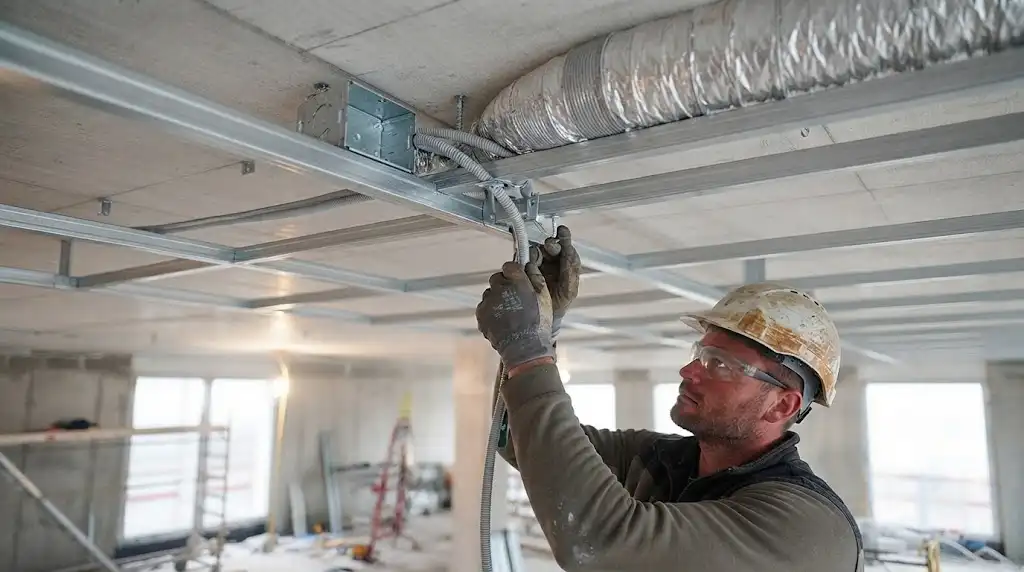

نمای بست و لوله
عکس دوم میتواند محل اتصال بست روکشدار به پروفیل U را نمایش دهد. این تصویر برای پروژههای لولهکشی اهمیت زیادی دارد؛ زیرا بست باید لوله را مهار کند، بدون آنکه فشار نامناسبی به جداره لوله وارد کند.
نمای آویز سقفی
در اجرای سقفی، تصویر باید مسیر پیچ تمامرزوه، اتصال آن به سازه و محل اتصال آن به پروفیل را مشخص کند. چنین نمایی به مخاطب کمک میکند تفاوت یک آویز مهندسیشده با یک اتصال موقت را تشخیص دهد.
نمای کامل مسیر تأسیسات
تصویر چهارم بهتر است کل مسیر را در قاب قرار دهد. فاصله ساپورتها، همراستایی لولهها، نظم مسیر و میزان استفاده از فضای سقف در این نما قابل ارزیابی خواهد بود.
فیلم اجرای سوپر فیکس U چه مراحلی را باید نشان دهد؟
یک فیلم آموزشی زمانی ارزش فنی پیدا میکند که فقط نتیجه نهایی را نمایش ندهد. روند اجرا باید از اندازهگیری و انتخاب قطعات شروع شود و تا کنترل نهایی ادامه پیدا کند.
مرحله اول؛ بررسی نقشه و مسیر تأسیسات
پیش از برش پروفیل، مسیر لوله یا سینی کابل مشخص میشود. ارتفاع سقف، محل عبور سایر تأسیسات، ضخامت دیوار، نقاط اتصال و وزن سیستم باید در همین مرحله بررسی شوند.
اگر مسیر با کانال تهویه، کابل یا لوله دیگری تداخل داشته باشد، تغییر آن در مرحله طراحی بسیار سادهتر از اصلاح ساپورت بعد از نصب است.
مرحله دوم؛ انتخاب نوع ساپورت
مجری با توجه به شرایط پروژه مشخص میکند که پروفیل U به صورت کنسولی، آویز سقفی یا بخشی از یک قاب چندلایه نصب شود. صفحه نصب عمودی، صفحه نصب افقی یا پایه دیواری نیز بر اساس هندسه اتصال انتخاب میشود.
وزن تجهیزات عامل تعیینکنندهای در این مرحله است. نباید صرفاً بر اساس شباهت ظاهری دو اجرای قبلی، یک مدل ساپورت را برای پروژه جدید انتخاب کرد.
مرحله سوم؛ اندازهگیری و آمادهسازی
طول پروفیل، محل سوراخها و موقعیت بستها مطابق نقشه اجرایی مشخص میشود. برش باید تمیز انجام شود تا لبههای تیز باقی نمانند.
برای سوپر فیکس U نیز استفاده از سرپوش اختصاصی در محل برش اهمیت دارد؛ منابع فنی مرتبط با این سیستم، سرپوش PVC را برای پوشاندن لبههای احتمالی پس از برش معرفی کردهاند.
مرحله چهارم؛ نصب پایه یا صفحه
در اجرای دیواری، پایه یا صفحه نصب به محل مشخصشده روی دیوار متصل میشود. نوع انکر یا پیچ اتصال باید با جنس و ظرفیت باربری بستر هماهنگ باشد.
اگر دیوار سبک باشد، نمیتوان همان جزئیات اتصال دیوار بتنی را بدون بررسی روی آن اجرا کرد. ظرفیت بستر، ضخامت مصالح و محل عبور تأسیسات مدفون باید پیش از سوراخکاری کنترل شوند.

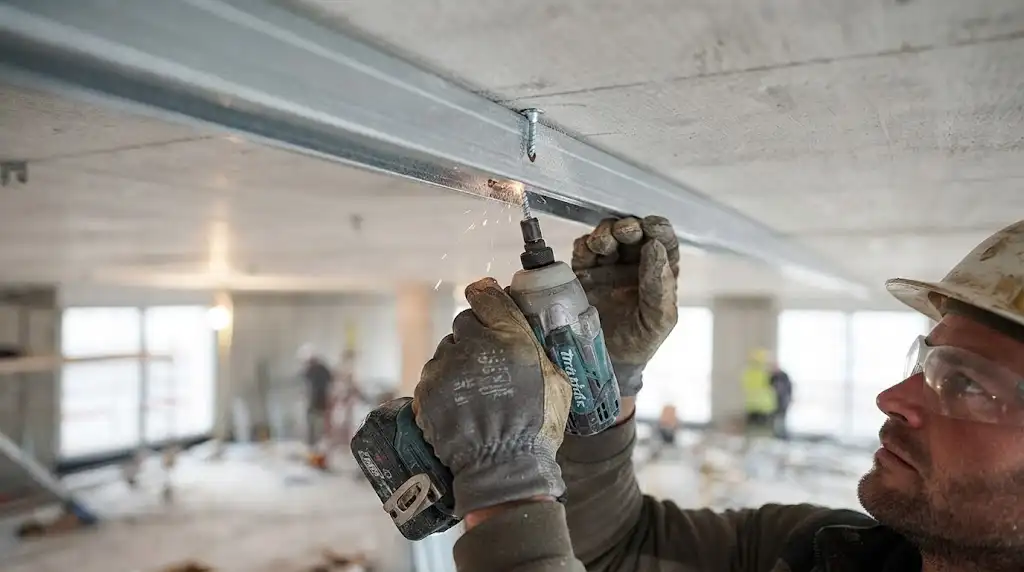

مرحله پنجم؛ نصب پروفیل U
پس از آمادهشدن پایه، پروفیل U روی اتصال قرار میگیرد و پیچها ابتدا با گشتاور اولیه بسته میشوند. این روش اجازه میدهد مجری قبل از سفتکردن نهایی، موقعیت ساپورت را اصلاح کند.
در سیستم سوپرفیکس، امکان جابهجایی و رگلاژ افقی یا عمودی یکی از مزیتهای اصلی طراحی مدولار محسوب میشود.
مرحله ششم؛ نصب بستها
بست متناسب با قطر لوله روی پروفیل قرار میگیرد. برای لولههای سوپرپایپ در بازههای مختلف، بستهای روکشدار سوپرفیکس کاربرد دارند و نمونههای این اجرا اتصال بست با پیچ M8 به انواع ساپورت را نشان میدهند.
در این مرحله نباید لوله را با فشار بیش از حد بست مهار کرد. هدف اصلی، انتقال کنترلشده وزن و جلوگیری از حرکت نامطلوب است.

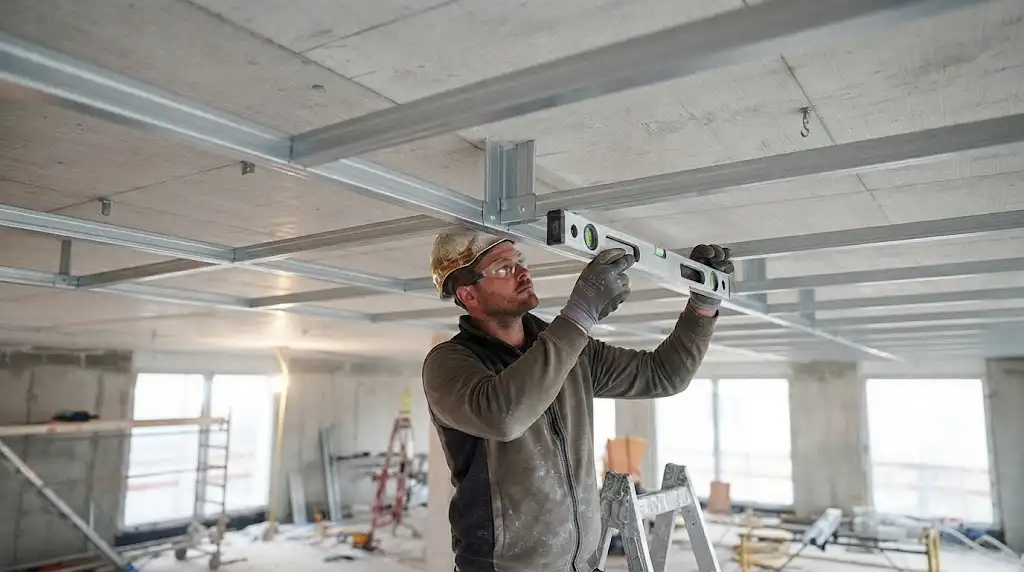

مرحله هفتم؛ کنترل تراز و محکمکاری
پیش از سفتکردن نهایی، تراز افقی و عمودی کنترل میشود. سپس اتصالات با ابزار مناسب محکم میشوند.
یک اجرای تمیز باید علاوه بر استحکام، مسیر منظم و قابل بازرسی ایجاد کند. دسترسی به شیرآلات، اتصالات، دریچهها و نقاط تعمیر نیز نباید با نصب ساپورت از بین برود.
کاربرد سوپر فیکس U در تأسیسات مکانیکی
مهمترین حوزه مصرف سوپر فیکس U به سیستمهای مکانیکی ساختمان مربوط میشود. لولههای آب مصرفی، گرمایش و سرمایش، فاضلاب، فنکویل و برخی تجهیزات تهویه میتوانند به کمک آرایشهای مختلف این سیستم مهار شوند.
ساپورت لولههای آب
در خطوط آب، وزن لوله، سیال، عایق و اتصالات روی سیستم ساپورت اثر میگذارد. بنابراین انتخاب فاصله تکیهگاه نباید فقط بر اساس قطر لوله انجام شود.
خطوط گرمایش و سرمایش
تغییر دما میتواند باعث انبساط و انقباض لوله شود. در چنین شرایطی، طراح باید میان نقاط ثابت، راهنماها و تکیهگاههای معمولی تمایز قائل شود.
ASME B31.9 برای لولهکشی خدمات ساختمانی، طراحی، متریال، ساخت، نصب، بازرسی و آزمون سیستمهای لولهکشی را پوشش میدهد و در طراحی ساپورت نیز توجه به بارهای همزمان و حرکت حرارتی اهمیت دارد.
لولههای فاضلاب
لوله فاضلاب باید شیب طراحیشده خود را حفظ کند. بنابراین ساپورت U نباید باعث افت یا تغییر ناخواسته شیب شود.
بستهای روکشدار نیز میتوانند در کاهش تماس مستقیم فلز و لوله و کنترل صدا نقش داشته باشند. منابع محصولی سوپرفیکس، EPDM را برای بستهای روکشدار معرفی کردهاند.
فنکویل و کانال
در برخی اجراهای ثبتشده، مجری از سوپرفیکس برای انتقال و مهار لولههای فنکویل استفاده کرده است. چنین نمونهای نشان میدهد که پروفیل U فقط برای یک نوع مسیر ثابت طراحی نشده و میتواند با توجه به هندسه پروژه در ترکیبهای مختلف به کار رود.
کاربرد سوپر فیکس U در تأسیسات برقی

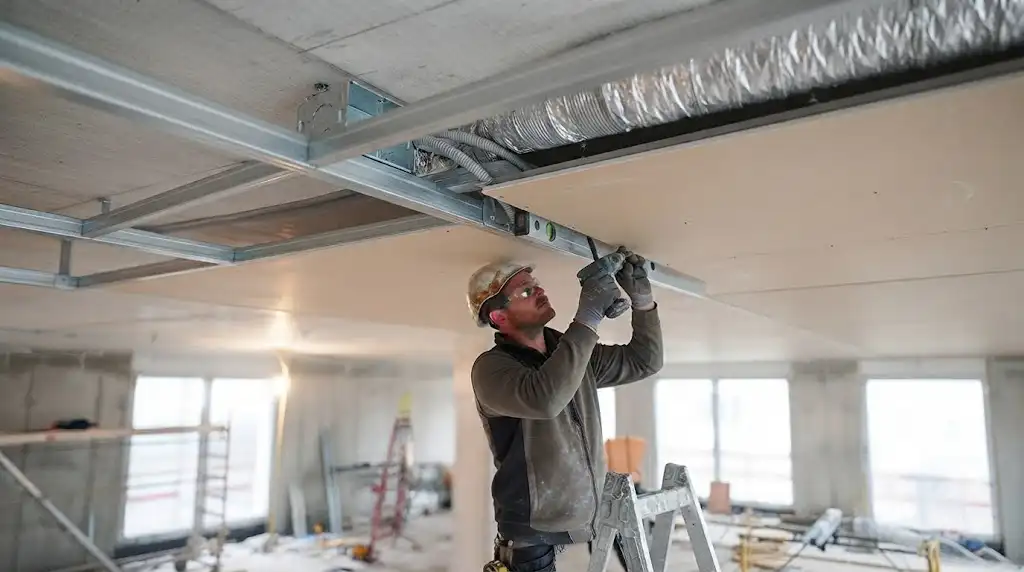

ساپورت سینی کابل، تجهیزات نورپردازی و برخی تابلوها نیز به طراحی مناسب تکیهگاه نیاز دارند. سیستم سوپرفیکس برای ایجاد این نوع ساپورتها نیز کاربرد دارد و منابع محصول، استفاده از آن برای سینی کابل، کلید و پریز، پروژکتور و تابلوهای برق را ذکر کردهاند.
در اجرای سینی کابل، فقط ظرفیت خود پروفیل اهمیت ندارد. وزن کابلها، طول دهانه، تعداد نقاط اتصال، نوع اتصال به سازه و بارهای احتمالی جانبی نیز باید بررسی شوند.
قرار دادن چند سینی کابل سنگین روی یک ساپورت سبک، یکی از اشتباهات مهم اجرایی است. مهندس پروژه باید ظرفیت مجموعه کامل شامل پروفیل، پیچ، صفحه، انکر و سازه پایه را بررسی کند.
استانداردهای مهم برای اجرای ساپورت سوپر فیکس U
نام سوپر فیکس U بهتنهایی یک استاندارد طراحی برای کل سیستم ایجاد نمیکند. مشخصات فنی محصول، نقشه اجرایی پروژه و استاندارد مربوط به نوع تأسیسات باید همزمان بررسی شوند.
ANSI/MSS SP-58:2025 یکی از مراجع مهم در حوزه آویزها و ساپورتهای لوله است و موضوعاتی مانند مواد، طراحی، ساخت، انتخاب، کاربرد، نصب، بازرسی و ظرفیت باربری مجموعههای ساپورت را پوشش میدهد.
برای لولهکشی خدمات ساختمانی نیز ASME B31.9:2025 الزامات طراحی، مواد، ساخت، نصب، بازرسی و آزمون را پوشش میدهد. این استاندارد برای طیف مشخصی از ساختمانهای تجاری، عمومی، صنعتی و مسکونی چندواحدی کاربرد دارد.
در سیستمهای اطفای حریق، الزامات تخصصی دیگری مطرح میشود. NFPA 13 برای آویزها و ساپورتهای لوله شبکه اطفای حریق ضوابط مشخصی درباره نوع آویز، ظرفیت، فاصله و اتصال به سازه ارائه میکند؛ بنابراین نباید اجرای سوپر فیکس U در این حوزه را صرفاً با قواعد لولهکشی معمول ساختمان یکسان دانست.
۵ نکته کاربردی برای اجرای بهتر سوپر فیکس U
۱. بار واقعی را محاسبه کنید
وزن لوله خالی معیار کافی نیست. وزن سیال، عایق، شیرآلات، اتصالات و بارهای احتمالی نیز باید در طراحی لحاظ شوند. ASME B31.9 نیز در طراحی اجزای نگهدارنده، مجموع بارهای همزمان را مورد توجه قرار میدهد.
۲. اتصال به سازه را جدی بگیرید
قویترین پروفیل هم زمانی عملکرد مناسبی دارد که اتصال آن به بستر ظرفیت کافی داشته باشد. نوع انکر، عمق کاشت و جنس بستر باید متناسب با بار طراحی انتخاب شوند.
۳. برای مسیرهای متحرک، راهنمای مناسب ایجاد کنید
لولههای دارای تغییر دما ممکن است حرکت طولی داشته باشند. اتصال صلب همه نقاط میتواند تنش ناخواسته ایجاد کند؛ بنابراین طراحی باید حرکت حرارتی را در محل مناسب مدیریت کند.
۴. بست را با قطر واقعی لوله هماهنگ کنید
بست بزرگ یا کوچک، هر دو میتوانند عملکرد سیستم را مختل کنند. انتخاب سایز مناسب علاوه بر مهار صحیح، از فشار موضعی و آسیب به لوله جلوگیری میکند.
۵. اجرای نهایی را مستندسازی کنید
فیلم اجرای سوپر فیکس U میتواند برای تحویل پروژه، آموزش نیروی اجرایی و کنترل کیفیت ارزش زیادی داشته باشد. بهتر است فیلم، قبل از پوشاندن مسیر با سقف کاذب یا پوشش نهایی تهیه شود.
۵ خطای رایج در اجرای سوپر فیکس U
انتخاب پروفیل فقط بر اساس ظاهر
دو ساپورت ممکن است از نظر ظاهری یکسان باشند اما بارگذاری متفاوتی داشته باشند. ظرفیت پروفیل و مجموعه اتصال باید از اطلاعات فنی معتبر مشخص شود.
نصب بدون توجه به بستر
اتصال یک ساپورت سنگین روی دیوار ضعیف، نتیجه مطلوبی ایجاد نمیکند. در چنین شرایطی ابتدا باید ظرفیت بستر و روش انکراژ بررسی شود.
حذف بست مناسب
قرار دادن لوله روی پروفیل بدون بست اختصاصی، کنترل کافی روی حرکت و لرزش ایجاد نمیکند. بست باید متناسب با قطر، جنس و شرایط سرویس لوله انتخاب شود.
بیتوجهی به انبساط حرارتی
قفلکردن تمام نقاط لوله میتواند حرکت حرارتی را محدود کند. طراح باید محل تکیهگاه ثابت، راهنما و نقاط دارای امکان حرکت را از ابتدا مشخص کند.
بیتوجهی به لبه برش
لبه تیز پروفیل میتواند هنگام نصب یا تعمیرات خطر ایجاد کند. استفاده از سرپوش مناسب و کنترل کیفیت برش، این مشکل را کاهش میدهد.
سناریوی واقعی اجرای سوپر فیکس U در یک ساختمان
فرض کنید یک ساختمان چندطبقه، مسیر لولههای آب سرد و گرم و لولههای فاضلاب را در فضای سقف کاذب عبور میدهد. فضای موجود محدود است و چند مسیر بهصورت موازی حرکت میکنند.
در روش سنتی، اجرای هر ساپورت ممکن است به برش پروفیل، سوراخکاری، جوشکاری و رنگآمیزی نیاز پیدا کند. سیستم مدولار سوپرفیکس اجازه میدهد تیم اجرا قطعات مورد نیاز را با پیچ و مهره کنار هم قرار دهد و موقعیت بستها را اصلاح کند.
حالا فرض کنید مسیر یکی از لولهها پس از هماهنگی با تیم برق تغییر کند. در یک سیستم مدولار، مجری میتواند محل اتصال را باز کند و آرایش پروفیل و بست را تغییر دهد. همین قابلیت در پروژههایی که هماهنگی معماری، برق و مکانیک پیچیده است، مزیت اجرایی قابل توجهی ایجاد میکند.
چگونه از فیلم اجرای سوپر فیکس U برای کنترل کیفیت استفاده کنیم؟
فیلم را از نمای کلی مسیر شروع کنید تا محل قرارگیری ساپورتها مشخص باشد. سپس دوربین را به نقاط اتصال نزدیک کنید و وضعیت پیچها، بستها، صفحه نصب و اتصال به سازه را ثبت کنید.
مرحله بعدی به بررسی تراز اختصاص دارد. یک نمای نزدیک از لوله و یک نمای طولی از مسیر میتواند انحراف، افت یا بینظمی احتمالی را بهتر نشان دهد.
در نهایت، فیلم باید وضعیت دسترسی به شیرآلات، اتصالات و تجهیزات را ثبت کند. چنین مستندی در زمان تحویل پروژه یا تعمیرات آینده، اطلاعات ارزشمندی در اختیار تیم نگهداری قرار میدهد.
چرا تصاویر اجرای سوپر فیکس U برای آموزش اهمیت دارند؟
متن فنی میتواند اصول طراحی را توضیح دهد، اما تصویر جزئیات اجرایی را سریعتر منتقل میکند. برای مثال، تفاوت میان یک اتصال صحیح و اتصال لق در یک تصویر نزدیک بهوضوح قابل مشاهده است.
تصاویر همچنین برای آموزش نیروهای تازهکار کاربرد دارند. نمایش ترتیب قرارگیری صفحه، پروفیل، پیچ، واشر، مهره و بست، خطای مونتاژ را کاهش میدهد.
از دیدگاه مستندسازی پروژه نیز عکس قبل از پوشش نهایی سقف یا دیوار اهمیت دارد. پس از اجرای نازککاری، بخش بزرگی از ساپورتها دیگر قابل مشاهده نیست و عکسهای اجرایی بهعنوان سابقه فنی پروژه باقی میمانند.
چکلیست کنترل نهایی سوپر فیکس U
پیش از تأیید اجرای ساپورت، این موارد را بررسی کنید:
- نوع پروفیل U با بار طراحی تناسب دارد.
- اتصال به دیوار یا سقف ظرفیت کافی دارد.
- پیچها، مهرهها و واشرها کامل هستند.
- بست متناسب با قطر و جنس لوله انتخاب شده است.
- مسیر لوله تراز و دارای شیب طراحیشده است.
- انبساط حرارتی در نقاط لازم امکان حرکت دارد.
- وزن شیرآلات و تجهیزات سنگین روی ساپورت مناسب قرار گرفته است.
- فاصله ساپورتها مطابق نقشه و محاسبات پروژه اجرا شده است.
- لبههای برشخورده ایمن شدهاند.
- مسیر برای تعمیر و بازرسی دسترسی مناسب دارد.
- فیلم و تصاویر نقاط مهم پیش از پوشش نهایی ثبت شدهاند.
جمعبندی
سوپر فیکس U یک پروفیل مدولار برای ساخت ساپورتهای تأسیساتی است که میتواند در آرایشهای دیواری، سقفی و کنسولی به کار رود. ترکیب آن با صفحههای نصب، پایهها، پیچهای تمامرزوه و بستهای متناسب، امکان اجرای منظم و قابل تنظیم مسیرهای تأسیسات را فراهم میکند.
فیلم و تصاویر اجرای سوپر فیکس U زمانی ارزش فنی واقعی دارند که جزئیات اتصال، نحوه مهار لوله، وضعیت آویزها، فاصله تکیهگاهها و اتصال به سازه را نشان دهند. از طرف دیگر، انتخاب قطعات باید بر اساس بارگذاری، شرایط سرویس، جنس لوله، بستر اتصال و الزامات استاندارد انجام شود.
در پروژههای حرفهای، شکل ظاهری ساپورت تنها معیار کیفیت نیست. ظرفیت باربری، کنترل حرکت حرارتی، کیفیت انکراژ، انتخاب بست و دسترسی برای تعمیرات، مجموعه عواملی هستند که عملکرد نهایی سیستم را تعیین میکنند. استانداردهایی مانند ASME B31.9 و ANSI/MSS SP-58 نیز چارچوبهای مهمی برای طراحی و اجرای ساپورتهای لوله ارائه میکنند.
سوالات متداول
سوپر فیکس U برای چه کاری استفاده میشود؟
سوپر فیکس U برای ساخت ساپورت و تکیهگاه تأسیسات مکانیکی و برقی کاربرد دارد. لولههای آب، گرمایش و سرمایش، فاضلاب، برخی تجهیزات تهویه و سینیهای کابل از جمله کاربردهای آن هستند.
آیا سوپر فیکس U را میتوان به سقف متصل کرد؟
بله. یکی از روشهای اجرای آن، استفاده از پیچهای تمامرزوه برای ایجاد آویز سقفی است. انتخاب تعداد و اندازه اجزای اتصال باید بر اساس بار طراحی و مشخصات فنی پروژه انجام شود.
آیا سوپر فیکس U برای نصب لوله فاضلاب مناسب است؟
در سیستمهای معرفیشده برای سوپرفیکس، استفاده از آن برای ساپورت لولههای فاضلاب افقی و عمودی ذکر شده است. بااینحال، شیب خط، قطر لوله، وزن، فاصله تکیهگاه و نوع بست باید در طراحی بررسی شود.
فاصله ساپورتهای سوپر فیکس U چقدر است؟
یک فاصله ثابت برای همه پروژهها وجود ندارد. قطر و جنس لوله، وزن سیال، عایق، دما، نوع اتصال و بارهای متمرکز روی فاصله تکیهگاه اثر میگذارند. ASME B31.9 نیز تأکید میکند که محل و فاصله ساپورت باید از تنش و تغییرشکل بیش از حد لوله جلوگیری کند.
آیا برای اجرای سوپر فیکس U جوشکاری لازم است؟
ساختار مدولار سوپرفیکس امکان اتصال قطعات با پیچ و مهره را فراهم میکند و منابع محصول بر کاهش یا حذف عملیات جوشکاری در روش اجرایی آن تأکید دارند. در هر پروژه باید روش اتصال مطابق نقشه و مشخصات فنی تأیید شود.
بست روکشدار چه مزیتی دارد؟
بست روکشدار تماس مستقیم فلز با لوله را کاهش میدهد و میتواند به کنترل صدا و حفاظت از سطح لوله کمک کند. در منابع مرتبط با سوپرفیکس، لاستیک EPDM برای برخی بستهای روکشدار معرفی شده است.
آیا سوپر فیکس U قابلیت رگلاژ دارد؟
بله. ساختار پیچ و مهرهای سیستم امکان جابهجایی و تنظیم موقعیت قطعات را فراهم میکند. این ویژگی هنگام هماهنگی چند مسیر تأسیساتی یا اصلاح ارتفاع ساپورت اهمیت زیادی دارد.
مهمترین نکته هنگام فیلمبرداری از اجرای سوپر فیکس U چیست؟
فیلم باید فقط نمای نهایی را نشان ندهد. بهتر است مراحل اندازهگیری، نصب پایه، اتصال پروفیل، نصب بست، ترازکردن مسیر و کنترل نهایی ثبت شوند تا فیلم بتواند بهعنوان مستند اجرایی و ابزار کنترل کیفیت نیز کاربرد داشته باشد.
