سوپر فیکس یو یکی از قطعات مهم برای مهار، نگهداری و تثبیت لولهها، کابلها و برخی تجهیزات تأسیساتی در پروژههای صنعتی سنگین است. انتخاب این قطعه باید براساس وزن تجهیز، قطر لوله، نوع سازه، شرایط محیطی، بارهای مکانیکی و جنس قطعه انجام شود؛ زیرا استفاده از بست نامتناسب میتواند باعث لغزش، تغییر شکل، لرزش یا حتی آسیب به سیستم نگهدارنده شود.
برای خرید سوپر فیکس یو در پروژههای سنگین، صرفاً توجه به ابعاد و قیمت کافی نیست. ضخامت ورق، جنس فولاد، پوشش ضدخوردگی، قطر قابل پشتیبانی، روش نصب، ظرفیت باربری و کیفیت پیچ و مهره از مهمترین معیارهای فنی هستند. در محیطهای صنعتی نیز عواملی مانند رطوبت، مواد شیمیایی، دمای بالا، ارتعاش و بارهای دینامیکی باید در انتخاب لحاظ شوند.
سوپر فیکس یو چیست؟
سوپر فیکس یو نوعی بست نگهدارنده با فرم U شکل است که برای تثبیت لوله یا اجزای استوانهای روی سطوح و سازههای مختلف استفاده میشود. این قطعه با دربرگرفتن بخشی از محیط لوله و اعمال نیروی مهاری، از جابهجایی ناخواسته آن جلوگیری میکند.
ساختار ساده این بست باعث شده در صنایع مختلف از جمله تأسیسات مکانیکی، نفت و گاز، نیروگاهها، کارخانههای تولیدی، سیستمهای آبرسانی و خطوط انتقال مورد استفاده قرار گیرد.
البته تمام بستهای U شکل عملکرد یکسانی ندارند. تفاوت در ضخامت فلز، قطر میلرزوه، جنس، ابعاد، پوشش سطحی و نحوه اتصال میتواند ظرفیت واقعی محصول را تغییر دهد.
چرا انتخاب سوپر فیکس یو در پروژههای سنگین اهمیت دارد؟
در یک تأسیسات صنعتی، لوله فقط وزن خود را تحمل نمیکند. وزن سیال، عایق، اتصالات، شیرآلات و نیروهای ناشی از انبساط حرارتی نیز ممکن است به سیستم نگهدارنده منتقل شود.
ارتعاش تجهیزات دوار نیز میتواند بارهای تکرارشوندهای ایجاد کند. اگر بست برای چنین شرایطی طراحی نشده باشد، شلشدن اتصالات یا خستگی مکانیکی در طول زمان محتمل خواهد بود.
از طرف دیگر، محیطهای صنعتی اغلب شرایط خورندهتری نسبت به ساختمانهای معمولی دارند. رطوبت، بخارات شیمیایی، نمک، گردوغبار صنعتی و دمای بالا میتوانند عمر قطعات فلزی را کاهش دهند.
به همین دلیل، خرید سوپر فیکس یو باید بخشی از فرآیند طراحی ساپورت و نگهداری تأسیسات باشد، نه یک تصمیم صرفاً تدارکاتی.
برای خرید سوپر فیکس یو چه مواردی را بررسی کنیم؟
برای انتخاب سوپر فیکس یو مناسب پروژه صنعتی سنگین، این موارد را کنترل کنید:
- قطر خارجی دقیق لوله یا تجهیز
- ضخامت و جنس بدنه بست
- قطر و کیفیت پیچ یا میلرزوه
- ظرفیت تحمل بار و نیروهای واردشده
- نوع پوشش ضدخوردگی
- دمای کاری و شرایط محیطی
- نوع پایه یا سازه محل نصب
- سازگاری بست با استاندارد و مشخصات طراحی پروژه
- کیفیت مهره، واشر و متعلقات
- گواهی کیفیت و مستندات تولیدکننده

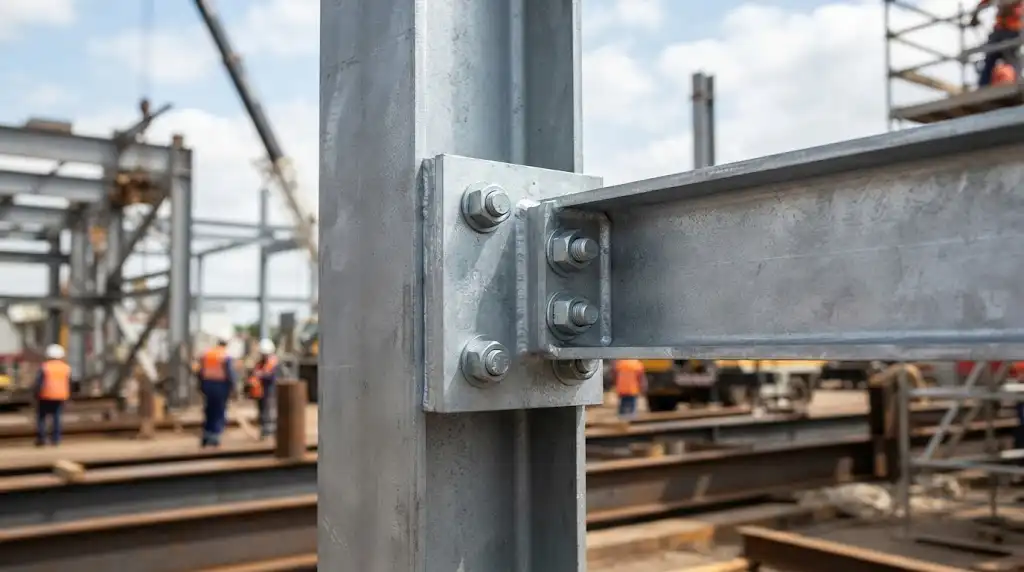

انواع سوپر فیکس یو براساس جنس

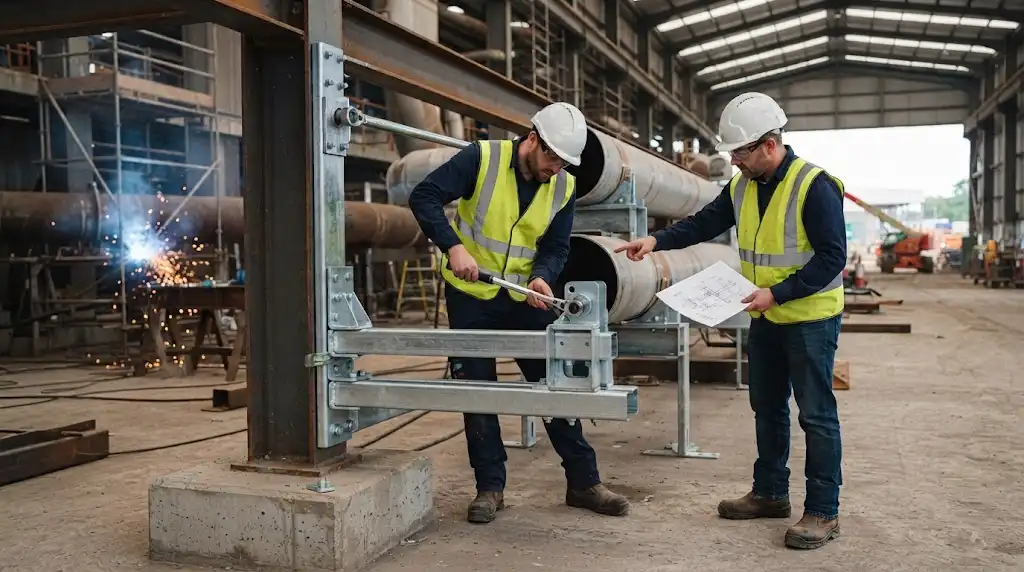

سوپر فیکس یو فولادی
فولاد به دلیل استحکام مکانیکی بالا، یکی از متداولترین مواد برای ساخت بستهای صنعتی است. مدلهای فولادی برای کاربردهایی که نیرو و وزن قابلتوجه وجود دارد، گزینه مناسبی محسوب میشوند.
با وجود مقاومت مکانیکی مناسب، فولاد معمولی در برابر رطوبت و محیط خورنده آسیبپذیر است. بنابراین نوع پوشش سطحی اهمیت زیادی پیدا میکند.

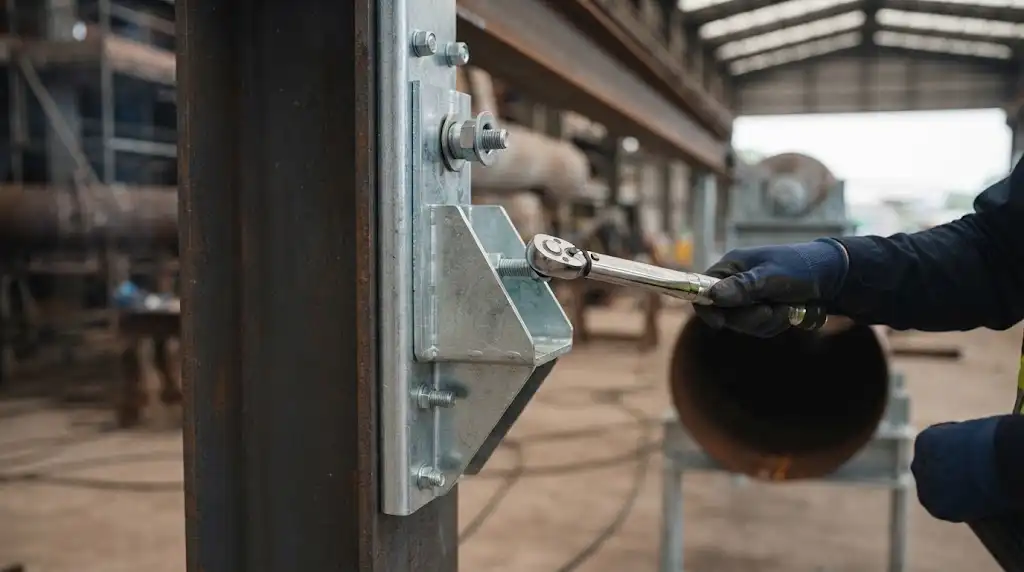

سوپر فیکس یو گالوانیزه
در این مدل، پوشش روی از سطح فولاد در برابر خوردگی محافظت میکند. گالوانیزه گرم یا سایر روشهای گالوانیزه میتوانند بسته به محصول، ضخامت و فرآیند تولید متفاوت باشند.
برای محیطهای نیمهباز، موتورخانهها و بسیاری از فضاهای صنعتی، مدل گالوانیزه میتواند انتخاب مناسبی باشد. بااینحال، برای محیطهای بسیار خورنده باید مقاومت پوشش و شرایط واقعی کار بررسی شود.
سوپر فیکس یو استنلس استیل
استیل ضدزنگ برای محیطهایی که مقاومت خوردگی اهمیت بالایی دارد، مورد توجه قرار میگیرد. صنایع غذایی، دارویی، شیمیایی و برخی محیطهای دریایی نمونههایی از کاربردهای احتمالی هستند.
نوع آلیاژ نیز اهمیت دارد. عبارت «استیل ضدزنگ» بهتنهایی اطلاعات کاملی ارائه نمیکند و باید گرید دقیق مشخص باشد.

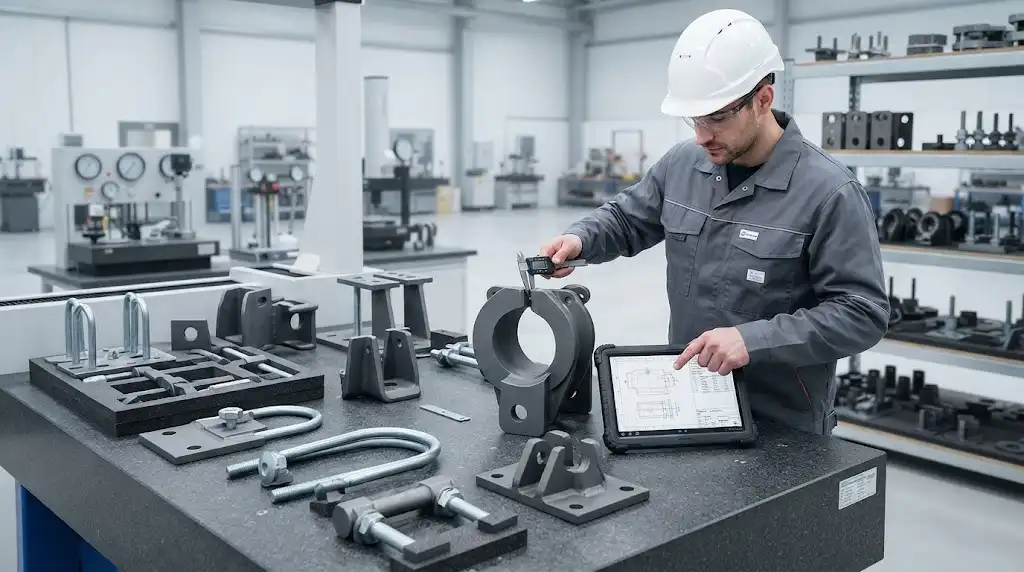

مهمترین معیارهای فنی هنگام خرید سوپر فیکس یو

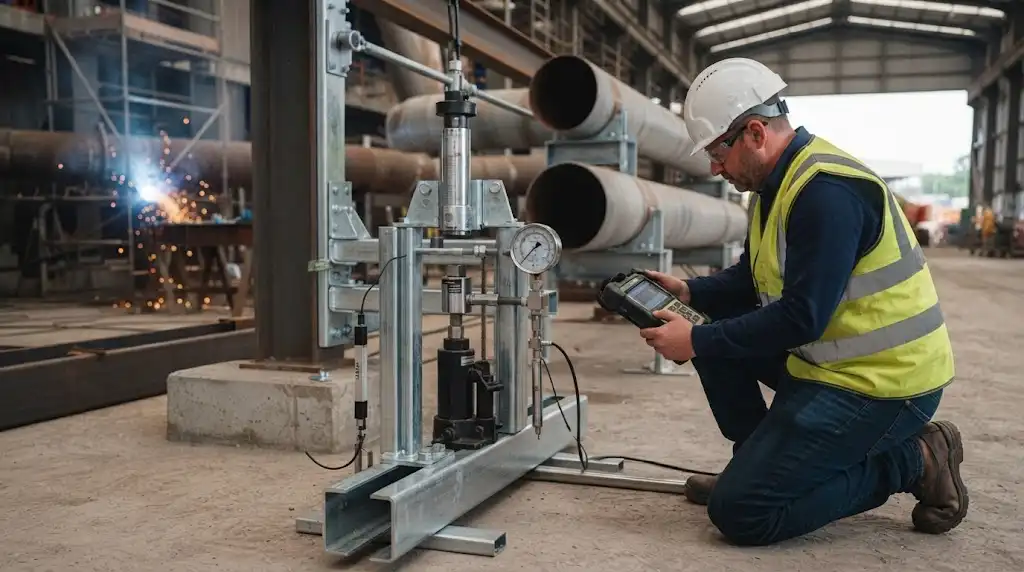

۱. قطر لوله
اولین معیار، قطر خارجی واقعی لوله است. اندازه اسمی لوله همیشه با قطر خارجی آن یکسان نیست؛ بنابراین برای انتخاب بست باید مشخصات واقعی سیستم بررسی شود.
اگر بست بیش از حد بزرگ باشد، نیروی مهاری مناسبی ایجاد نمیکند. بست کوچک نیز میتواند باعث فشار نامناسب روی پوشش یا بدنه لوله شود.
۲. ضخامت بدنه بست
هرچه بار واردشده بیشتر باشد، مقاومت مقطع بست اهمیت بیشتری پیدا میکند. ضخامت ورق یا مفتول مورد استفاده باید با ظرفیت طراحی متناسب باشد.
مقایسه دو محصول فقط براساس ابعاد ظاهری اشتباه است. ممکن است دو بست با قطر مشابه، به دلیل اختلاف ضخامت و جنس، ظرفیت کاملاً متفاوتی داشته باشند.
۳. قطر پیچ یا میلرزوه
پیچ یا میلرزوه بخش مهمی از مسیر انتقال نیرو است. در بارهای سنگین، استفاده از اتصالدهنده ضعیف میتواند کل مجموعه ساپورت را محدود کند.
رزوه، طول قسمت رزوهدار، جنس فولاد و کلاس مقاومتی اتصالدهنده باید با الزامات پروژه مطابقت داشته باشد.
۴. جنس قطعه
انتخاب متریال باید براساس بار مکانیکی و محیط نصب انجام شود. فولاد کربنی، فولاد گالوانیزه و استنلس استیل هرکدام مزایا و محدودیتهای خاص خود را دارند.
برای محیط ساحلی یا صنعتی خورنده، بررسی مقاومت خوردگی اهمیت بیشتری پیدا میکند. در مقابل، محیط خشک ممکن است نیازهای متفاوتی داشته باشد.
۵. پوشش سطحی
پوشش گالوانیزه، رنگ صنعتی یا پوششهای تخصصی میتوانند عمر قطعه را افزایش دهند. نوع پوشش باید با شرایط محیطی سازگار باشد.
در محیطهای دارای رطوبت بالا، ضخامت و کیفیت پوشش بسیار مهم است. ایجاد خراش یا آسیب در زمان حمل و نصب نیز میتواند نقاط شروع خوردگی ایجاد کند.
استانداردها و الزامات فنی
سوپر فیکس یو ممکن است بخشی از یک سیستم ساپورت صنعتی باشد؛ بنابراین ارزیابی آن باید با استانداردهای مرتبط با کل سیستم انجام شود.
استانداردهای مربوط به لولهکشی صنعتی، سازههای نگهدارنده، اتصالات و تجهیزات مکانیکی بسته به صنعت و کشور متفاوت هستند. در پروژههای نفت، گاز و پتروشیمی نیز معمولاً علاوه بر استانداردهای عمومی، مشخصات فنی کارفرما و استانداردهای اختصاصی پروژه ملاک قرار میگیرند.
برای مثال، استانداردهای ASME B31.1 و ASME B31.3 به طراحی و الزامات مختلف سیستمهای لولهکشی نیروگاهی و فرآیندی مربوط هستند. نوع ساپورت، بارگذاری و محدودیتهای حرکتی باید در چارچوب طراحی همان سیستم بررسی شود.
نکته مهم این است که نمیتوان یک بست را صرفاً به دلیل درج نام یک استاندارد روی بستهبندی، برای تمام کاربردهای صنعتی مناسب دانست. تطبیق مشخصات محصول با نقشهها، محاسبات و الزامات پروژه ضروری است.

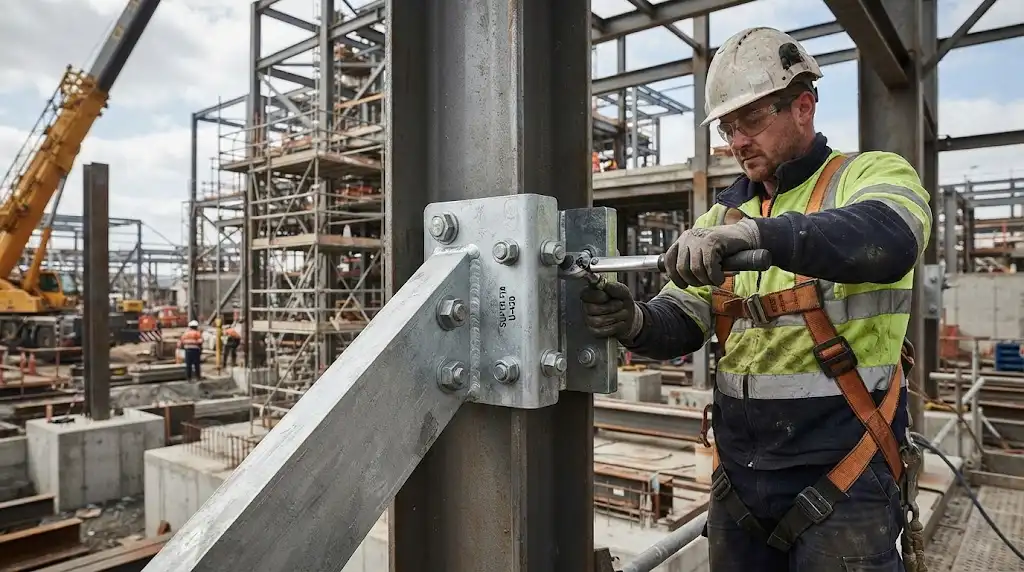

ظرفیت باربری سوپر فیکس یو چگونه تعیین میشود؟
ظرفیت باربری یک بست فقط با یک عدد ثابت قابل توصیف نیست. شکل هندسی، جنس، ضخامت، نوع اتصال، نحوه نصب و جهت اعمال نیرو همگی روی ظرفیت اثر میگذارند.
فرض کنید یک لوله سنگین روی ساپورت قرار گرفته باشد. نیروی واردشده به بست تنها وزن لوله نیست؛ شتاب ناشی از لرزش، وزن سیال و نیروهای حرارتی نیز میتوانند در شرایط خاص به سیستم منتقل شوند.
بنابراین برای پروژههای سنگین باید بار طراحی توسط مهندس مربوطه تعیین شود. سپس بست، ریل، انکر، مهره و سازه نگهدارنده براساس همان بار انتخاب شوند.
نقش انبساط حرارتی در انتخاب بست
لولههای فلزی با تغییر دما منبسط و منقبض میشوند. اگر یک بست، لوله را در نقطهای که باید امکان حرکت داشته باشد کاملاً قفل کند، ممکن است نیروهای ناخواسته در سیستم ایجاد شوند.
به همین دلیل، در طراحی ساپورت لوله باید میان نقاط ثابت، راهنماها و نقاط لغزشی تفاوت گذاشته شود.
سوپر فیکس یو در چنین شرایطی نباید بدون بررسی عملکرد حرارتی سیستم انتخاب شود. گاهی هدف از بست، نگهداری لوله است و گاهی باید امکان حرکت کنترلشده نیز وجود داشته باشد.
تأثیر ارتعاش بر عملکرد بست
در کارخانهها، کمپرسورها، پمپها، فنها و سایر تجهیزات دوار میتوانند ارتعاش تولید کنند. تداوم این ارتعاش ممکن است به شلشدن اتصال یا ایجاد خستگی در قطعات منجر شود.
استفاده از مهره و واشر مناسب، اعمال گشتاور صحیح و طراحی دقیق ساپورت میتواند ریسک این مشکلات را کاهش دهد.
اگر لوله به تجهیزات لرزان متصل باشد، بررسی دینامیکی سیستم اهمیت بیشتری خواهد داشت. در چنین شرایطی، انتخاب بست صرفاً براساس بار استاتیکی کافی نیست.
انتخاب سوپر فیکس یو براساس محیط پروژه
محیط داخلی و خشک
برای محیطهای داخلی با رطوبت پایین، گزینههای فولادی با پوشش مناسب میتوانند پاسخگوی بسیاری از کاربردها باشند.
موتورخانه و فضای مرطوب
وجود رطوبت مداوم، نیاز به مقاومت خوردگی بالاتری ایجاد میکند. گالوانیزه مناسب یا متریال مقاومتر میتواند انتخاب بهتری باشد.
محیط ساحلی
نمک موجود در هوا احتمال خوردگی قطعات فلزی را افزایش میدهد. در این شرایط، بررسی دقیق نوع پوشش یا استفاده از آلیاژ مناسب اهمیت ویژهای دارد.
کارخانه شیمیایی
مواد شیمیایی میتوانند روی فلزات و پوششها اثر متفاوتی داشته باشند. انتخاب متریال باید براساس نوع ماده، غلظت، دما و شرایط تماس انجام شود.
محیط با دمای بالا
در خطوط داغ، خواص مکانیکی مواد و اتصالدهندهها ممکن است با افزایش دما تغییر کند. انتخاب قطعه باید براساس محدوده دمایی واقعی سیستم انجام شود.
راهنمای مرحلهای خرید سوپر فیکس یو
مرحله اول: مشخصات لوله را ثبت کنید
قطر خارجی، جنس، وزن واحد طول و وضعیت عایقکاری را مشخص کنید.
مرحله دوم: بار وارده را محاسبه کنید
وزن لوله، سیال، عایق و متعلقات را در نظر بگیرید. نیروهای حرارتی و دینامیکی نیز در صورت وجود باید بررسی شوند.
مرحله سوم: محل نصب را بررسی کنید
مشخص کنید بست قرار است به ریل، نبشی، تیرآهن، پروفیل یا سازه دیگری متصل شود.
مرحله چهارم: متریال مناسب انتخاب کنید
شرایط خوردگی، دما و تماس شیمیایی را با جنس و پوشش بست تطبیق دهید.
مرحله پنجم: اتصالدهنده را کنترل کنید
مهره، واشر و میلرزوه باید از نظر ابعاد و مقاومت مکانیکی با بست هماهنگ باشند.
مرحله ششم: مستندات محصول را دریافت کنید
از فروشنده دیتاشیت، مشخصات فنی و در صورت نیاز گواهی متریال یا کنترل کیفیت بخواهید.
مرحله هفتم: نمونه را بررسی کنید
در خریدهای عمده، کنترل نمونه پیش از سفارش نهایی میتواند از بروز خطا در ابعاد یا کیفیت جلوگیری کند.
۵ راهکار کاربردی برای خرید مطمئن
۱. خرید را براساس بار طراحی انجام دهید.
وزن واقعی مجموعه را مشخص کنید و محصول را براساس نیاز فنی انتخاب کنید.
۲. قطر خارجی لوله را اندازهگیری کنید.
به سایز اسمی اکتفا نکنید؛ ابعاد واقعی برای انتخاب بست تعیینکننده است.
۳. شرایط محیطی را در نظر بگیرید.
رطوبت، نمک، مواد شیمیایی و دمای بالا میتوانند انتخاب متریال را تغییر دهند.
۴. کل مجموعه اتصال را بررسی کنید.
بست قوی در کنار پیچ، مهره یا انکر ضعیف، سیستم مطمئنی ایجاد نمیکند.
۵. مستندات فروشنده را بررسی کنید.
محصولات صنعتی حرفهای باید مشخصات فنی قابلبررسی داشته باشند.
اشتباهات رایج در خرید سوپر فیکس یو
یکی از اشتباهات متداول، انتخاب بست براساس قطر تقریبی لوله است. چند میلیمتر اختلاف میتواند روی نحوه درگیری و عملکرد اتصال تأثیر بگذارد.
خطای دیگر، استفاده از یک مدل برای تمام محیطهای کاری است. بست فولادی معمولی برای محیط خشک ممکن است مناسب باشد، اما همان محصول در فضای ساحلی یا شیمیایی عملکرد مشابهی نخواهد داشت.
توجه نکردن به عایق لوله نیز مشکلساز است. اگر لوله عایق داشته باشد، قطر نهایی مجموعه افزایش پیدا میکند و باید ابعاد بست براساس شرایط واقعی نصب تعیین شود.
گاهی نیز تمام تمرکز روی خود بست قرار میگیرد و کیفیت سازه پشتیبان نادیده گرفته میشود. اگر انکر، ریل یا تیر نگهدارنده ظرفیت کافی نداشته باشد، استفاده از بست قویتر مشکل اصلی را حل نمیکند.
تفاوت سوپر فیکس یو صنعتی با بستهای سبک
بستهای سبک برای لولهها و تجهیزات با وزن و بار محدود طراحی میشوند. در مقابل، مدلهای صنعتی سنگین باید برای نیروهای بالاتر، شرایط محیطی سختتر و کارکرد طولانیمدت انتخاب شوند.
ضخامت بیشتر، متریال مقاومتر، اتصالدهنده قویتر و پوشش مناسبتر از ویژگیهایی هستند که ممکن است در محصولات صنعتی دیده شوند.
البته عنوان «سوپر» یا «سنگین» بهتنهایی معیار فنی محسوب نمیشود. ظرفیت واقعی باید از مشخصات تولیدکننده یا محاسبات مهندسی قابل استخراج باشد.
سناریوی اجرایی در یک کارخانه صنعتی
فرض کنید قرار است یک خط لوله فولادی در کارخانه نصب شود. لوله علاوه بر وزن خود، دارای عایق حرارتی است و سیال داخل آن نیز وزن قابلتوجهی دارد.
در چنین پروژهای، ابتدا وزن کل در هر نقطه از ساپورت محاسبه میشود. سپس فاصله ساپورتها براساس طراحی لوله مشخص شده و نوع بست متناسب با قطر خارجی مجموعه انتخاب میشود.
از آنجا که خط در محیطی با رطوبت متوسط قرار دارد، انتخاب فولاد با پوشش ضدخوردگی مناسب بررسی میشود. برای اتصال نیز پیچ و مهرهای انتخاب میشود که ظرفیت آن از نیاز طراحی کمتر نباشد.
چنانچه لوله دمای بالایی داشته باشد، حرکت ناشی از انبساط حرارتی نیز در طراحی لحاظ خواهد شد. در این وضعیت، همه نقاط نباید بهعنوان Fixed Point عمل کنند و نوع ساپورت باید براساس عملکرد حرارتی خط تعیین شود.
چگونه فروشنده مناسب سوپر فیکس یو را انتخاب کنیم؟
فروشنده معتبر باید بتواند مشخصات فنی محصول را ارائه کند. ابعاد، متریال، ضخامت، نوع پوشش و سایز اتصالدهنده حداقل اطلاعاتی هستند که برای یک خرید صنعتی باید در دسترس باشند.
قیمت پایین بدون ارائه مشخصات فنی، معیار مناسبی برای انتخاب نیست. در خرید عمده نیز بهتر است نمونه محصول، بستهبندی، کیفیت رزوه و پوشش سطحی پیش از سفارش نهایی بررسی شود.
برای پروژههای حساس، دریافت گواهی متریال، گزارش کنترل کیفیت یا مستندات تولیدکننده میتواند ریسک خرید را کاهش دهد.
جمعبندی
خرید سوپر فیکس یو برای پروژههای صنعتی سنگین باید براساس یک ارزیابی فنی انجام شود. قطر لوله، وزن مجموعه، ضخامت بست، جنس فولاد، نوع پوشش، کیفیت اتصالدهنده، شرایط محیطی، ارتعاش و انبساط حرارتی از مهمترین عوامل تعیینکننده هستند.
انتخاب محصول ارزان یا صرفاً توجه به ابعاد ظاهری نمیتواند ایمنی سیستم را تضمین کند. زمانی میتوان یک سوپر فیکس یو را مناسب دانست که ظرفیت و مشخصات آن با بار طراحی و شرایط واقعی پروژه هماهنگ باشد.
در نهایت، برای خطوط حساس نفت و گاز، پتروشیمی، نیروگاهی و فرآیندی، مشخصات فنی پروژه و محاسبات مهندسی باید مرجع اصلی انتخاب باشند. فروشنده معتبر، دیتاشیت دقیق و کنترل کیفیت نیز سه عامل مهم برای کاهش ریسک خرید محسوب میشوند.
سوالات متداول
سوپر فیکس یو برای چه کاربردهایی استفاده میشود؟
این بست برای مهار و تثبیت لولهها و اجزای استوانهای روی سازههای مختلف استفاده میشود و بسته به ابعاد و ظرفیت آن در تأسیسات صنعتی و مکانیکی کاربرد دارد.
آیا سوپر فیکس یو برای لولههای سنگین مناسب است؟
مدلهای صنعتی با ضخامت، جنس و اتصالدهنده مناسب میتوانند برای لولههای سنگین استفاده شوند؛ اما ظرفیت محصول باید با بار طراحی سیستم تطبیق داده شود.
سوپر فیکس یو گالوانیزه بهتر است یا فولادی؟
انتخاب به شرایط محیطی بستگی دارد. گالوانیزه برای افزایش مقاومت خوردگی کاربرد دارد، درحالیکه فولاد با مشخصات مناسب ممکن است برای محیطهای کنترلشده گزینه اقتصادیتری باشد.
چگونه سایز مناسب سوپر فیکس یو را انتخاب کنیم؟
قطر خارجی واقعی لوله یا مجموعه لوله و عایق را اندازهگیری کنید و سپس محصولی را انتخاب کنید که محدوده ابعادی آن با اندازه واقعی سازگار باشد.
آیا جنس پیچ سوپر فیکس یو اهمیت دارد؟
بله. پیچ و مهره بخشی از مسیر انتقال نیرو هستند و باید از نظر ابعاد، جنس، کلاس مقاومتی و مقاومت خوردگی با شرایط پروژه هماهنگ باشند.
آیا سوپر فیکس یو در برابر لرزش مناسب است؟
قابلیت استفاده در سیستمهای دارای ارتعاش به طراحی بست، نوع اتصال و شرایط بارگذاری بستگی دارد. برای تجهیزات دوار و بارهای دینامیکی، بررسی مهندسی ضروری است.
آیا برای لولههای داغ میتوان از سوپر فیکس یو استفاده کرد؟
امکان استفاده وجود دارد، اما دمای کاری و انبساط حرارتی باید در طراحی لحاظ شود. نوع بست و محل قرارگیری آن باید با عملکرد حرارتی خط هماهنگ باشد.
هنگام خرید عمده سوپر فیکس یو چه نکتهای مهمتر است؟
پیش از خرید عمده، مشخصات فنی، ابعاد، متریال، پوشش، کیفیت اتصالدهنده و نمونه واقعی محصول را بررسی کنید. در پروژههای حساس، دریافت مستندات کنترل کیفیت و تطبیق محصول با مشخصات فنی پروژه نیز اهمیت دارد.
