کالیبره کردن دستگاه برش لیزر و گیوتین برای تولید یو چنل، یکی از مهمترین مراحل رسیدن به ابعاد دقیق، لبههای تمیز و تکرارپذیری مناسب در تولید پروفیلهای فلزی است. کوچکترین خطا در صفر دستگاه، موقعیت محور، فوکوس لیزر، زاویه تیغه یا جبران عرض برش میتواند باعث شود ابعاد نهایی یو چنل با نقشه ساخت مطابقت نداشته باشد.
برای برش یو چنل با لیزر، کنترل فوکوس، توان، سرعت، گاز کمکی، موقعیت محورهای X و Y، عرض Kerf و جبران نرمافزاری اهمیت دارد. در گیوتین نیز موازی بودن تیغه، فاصله تیغهها، زاویه برش، بکگیج، فشار گیره و صحت سیستم اندازهگیری باید بررسی شود.
کالیبراسیون برش یو چنل با لیزر یا گیوتین با کنترل صفر دستگاه، صحت ابعاد، تنظیم محور و بکگیج، بررسی ابزار برش، اجرای برش آزمایشی و اندازهگیری قطعه انجام میشود. در لیزر باید فوکوس، Kerf، سرعت و توان تنظیم شوند؛ در گیوتین، زاویه تیغه، فاصله تیغه، فشار نگهدارنده و موقعیت بکگیج اهمیت بیشتری دارند. پس از هر تنظیم، چند قطعه آزمایشی باید اندازهگیری و مقدار خطا ثبت شود.
کالیبراسیون دستگاه برش برای یو چنل چیست؟
کالیبراسیون در فرآیند برش به معنای تطبیق عملکرد واقعی دستگاه با مقدار تعیینشده در نقشه یا نرمافزار است. هدف این کار، کاهش اختلاف میان اندازه اسمی و اندازه واقعی قطعه خواهد بود.
یو چنل معمولاً از ورق یا نوار فلزی ساخته میشود و شکل مقطع آن شامل یک جان و دو بال است. بنابراین، کنترل تنها طول قطعه کافی نیست؛ عرض جان، ارتفاع بالها، محل سوراخها، زاویه لبهها و تکرارپذیری برش نیز باید بررسی شود.
چنانچه دستگاه بهدرستی تنظیم نشده باشد، خطای چند دهم میلیمتر در هر برش میتواند در تولید سریالی به اختلاف قابلتوجهی تبدیل شود. چنین مسئلهای هنگام مونتاژ یو چنل با بست، کلمپ، پیچ یا سازههای دیگر بیشتر خود را نشان میدهد.
چرا کالیبراسیون یو چنل اهمیت دارد؟
دقت ابعادی مستقیماً بر کیفیت مونتاژ اثر میگذارد. وقتی عرض یا طول یو چنل خارج از تلرانس باشد، قطعه ممکن است در محل نصب قرار نگیرد یا نیاز به اصلاح دستی پیدا کند.
از طرف دیگر، کیفیت لبه برای بسیاری از کاربردهای صنعتی اهمیت دارد. برش نامناسب میتواند لبه تیز، پلیسه، تاببرداشتگی یا تغییر شکل موضعی ایجاد کند.
در تولید انبوه، موضوع تکرارپذیری نیز مطرح است. اگر اولین قطعه صحیح باشد ولی قطعات بعدی بهتدریج از اندازه اسمی فاصله بگیرند، احتمالاً مشکل از پایداری فرآیند، گرمشدن دستگاه، تغییر وضعیت ابزار یا تنظیمات نامناسب است.
تفاوت کالیبراسیون لیزر و گیوتین
دستگاه لیزر و گیوتین هر دو میتوانند برای آمادهسازی قطعات یو چنل استفاده شوند، اما مکانیزم برش آنها کاملاً متفاوت است.

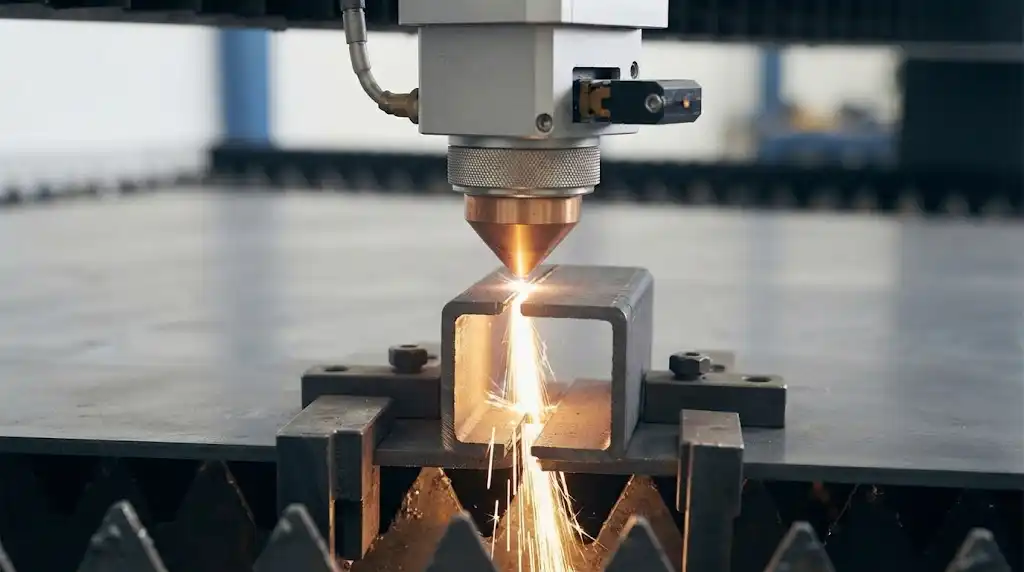

برش لیزر
لیزر با تمرکز انرژی حرارتی، ماده را در مسیر مشخص ذوب یا تبخیر میکند. دقت نهایی تحت تأثیر فوکوس، توان، سرعت حرکت، گاز کمکی، ضخامت و جنس ورق قرار میگیرد.
در این روش، Kerf یا پهنای ناحیه برش نیز باید در نرمافزار و فرآیند طراحی لحاظ شود. چنانچه مقدار Kerf بهدرستی جبران نشود، ابعاد نهایی میتواند با اندازه مورد انتظار تفاوت داشته باشد.
برش گیوتین
گیوتین با حرکت مکانیکی تیغه، ورق را برش میدهد. در این سیستم، موقعیت بکگیج، فاصله تیغهها، زاویه تیغه، فشار گیره و وضعیت لبه ابزار، عوامل اصلی کیفیت هستند.
به همین دلیل، کالیبراسیون گیوتین بیشتر بر دقت موقعیتدهی و هندسه مکانیکی ابزار متمرکز است؛ در حالی که لیزر علاوه بر موقعیت، پارامترهای فرآیند حرارتی را نیز نیاز دارد.
مرحله اول؛ بررسی شرایط اولیه دستگاه
قبل از شروع کالیبراسیون، دستگاه باید از نظر مکانیکی و الکتریکی بررسی شود. وجود لقی در محور، آلودگی روی ریل، شل بودن پیچها یا خرابی سیستم انتقال حرکت میتواند تمام نتایج کالیبراسیون را بیاعتبار کند.
سطح کار نیز باید تمیز و پایدار باشد. ورق آزمایشی باید ضخامت و جنس مشخصی داشته باشد تا نتیجه آزمایش قابل تکرار باشد.
همچنین بهتر است دستگاه پیش از اندازهگیری نهایی به شرایط کاری پایدار برسد. در ماشینآلات صنعتی، تغییر دما میتواند روی برخی اجزای مکانیکی و اندازهگیری اثر بگذارد.
مرحله دوم؛ بررسی صفر و مختصات دستگاه لیزر
نخست باید مطمئن شد که نقطه صفر دستگاه صحیح است. در صورت وجود خطا در Home Position، تمام مختصات برش میتوانند با مقدار واقعی اختلاف پیدا کنند.
محورهای X و Y باید حرکت صحیح و تکرارپذیر داشته باشند. برای بررسی اولیه میتوان یک الگوی آزمایشی با ابعاد مشخص ایجاد کرد و اندازه واقعی آن را با کولیس یا ابزار اندازهگیری دقیق مقایسه کرد.
اگر فایل ۱۰۰ میلیمتری، قطعهای با اندازه ۹۹٫۷ یا ۱۰۰٫۴ میلیمتر تولید کند، باید مشخص شود که علت از مقیاس محور، جبران Kerf، لقی مکانیکی یا روش اندازهگیری ناشی شده است.

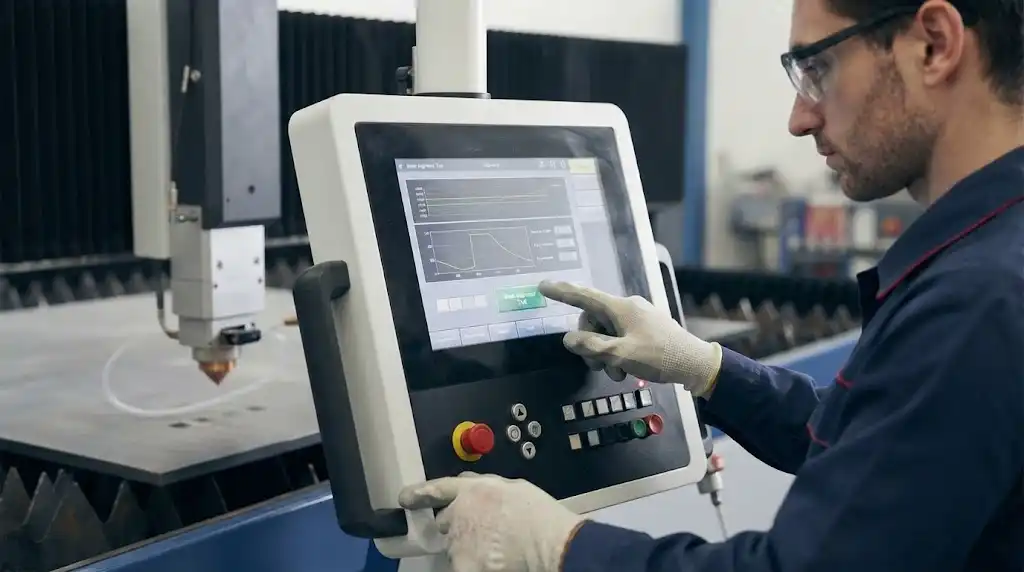

مرحله سوم؛ تنظیم دقت حرکت محور
یکی از خطاهای مهم در دستگاههای برش، اختلاف میان حرکت فرماندادهشده و حرکت واقعی است. این اختلاف ممکن است از پارامترهای موتور، سیستم انتقال، رزولوشن انکودر یا تنظیمات کنترلر ناشی شود.
برای بررسی، معمولاً یک فاصله مشخص به دستگاه فرمان داده میشود و حرکت واقعی با ابزار اندازهگیری مناسب کنترل میشود.
اگر خطا در تمام طول مسیر تقریباً ثابت باشد، احتمال وجود خطای مقیاس بیشتر است. در مقابل، تغییر غیرخطی خطا میتواند نشانه مشکل مکانیکی، لقی یا وضعیت نامناسب سیستم حرکتی باشد.
تنظیم پارامترهای سروو، استپ موتور یا کنترلر باید مطابق دستورالعمل سازنده انجام شود و نباید صرفاً با حدس و آزمونهای نامحدود تغییر کند.

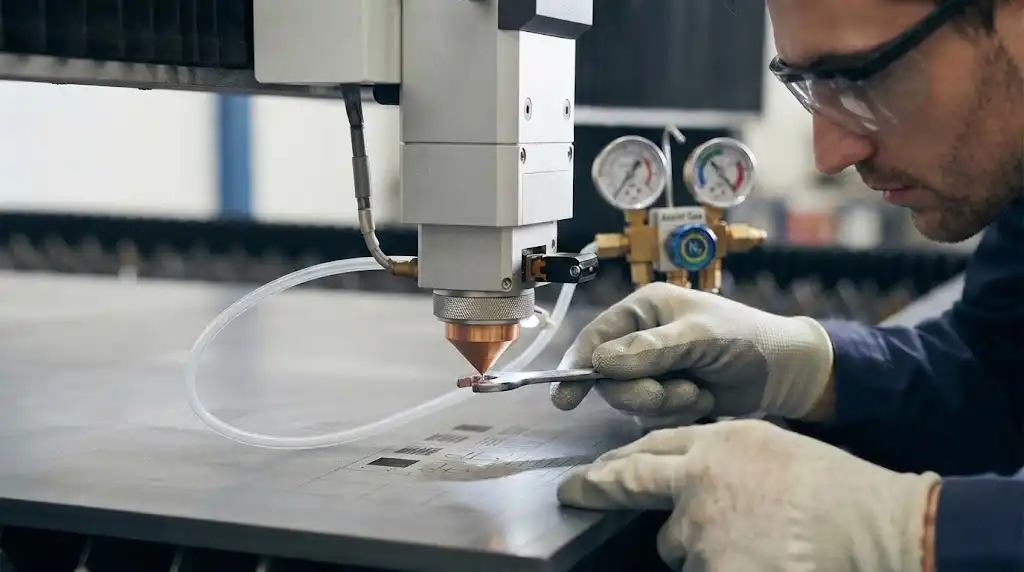

مرحله چهارم؛ تنظیم فوکوس لیزر
فوکوس صحیح یکی از مهمترین عوامل کیفیت برش لیزری است. نقطه تمرکز باید با توجه به نوع هد، ضخامت ورق و توصیه سازنده در موقعیت مناسب قرار گیرد.
فوکوس نامناسب میتواند باعث افزایش عرض برش، ایجاد پلیسه، افت کیفیت لبه یا نیاز به افزایش توان شود.
برای کالیبراسیون، بهتر است روی نمونهای از همان جنس و ضخامت ورق، چند تست استاندارد انجام شود. پس از آن کیفیت لبه، عرض Kerf و نفوذ برش بررسی میشود.

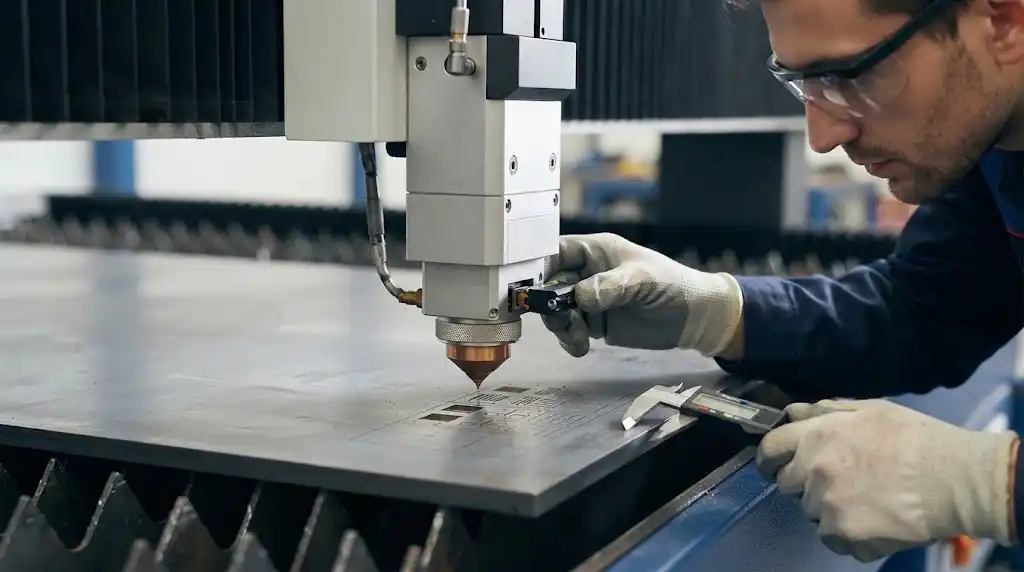

مرحله پنجم؛ تعیین Kerf برای یو چنل
Kerf همان بخشی از ماده است که در فرآیند برش از بین میرود. مقدار آن ثابت و جهانی نیست و با جنس، ضخامت، توان لیزر، سرعت، فوکوس و گاز کمکی تغییر میکند.
فرض کنید یک شیار با عرض اسمی مشخص در یو چنل ایجاد میشود. اگر نرمافزار جبران Kerf را بهدرستی انجام ندهد، ابعاد واقعی شیار با نقشه اختلاف خواهد داشت.
بهترین روش، اندازهگیری Kerf واقعی روی نمونه تولیدی و وارد کردن مقدار مناسب در نرمافزار یا سیستم CAM است. این مقدار باید برای شرایط واقعی تولید اعتبارسنجی شود.
تنظیم توان و سرعت برش لیزر
توان بالا الزاماً به معنای برش بهتر نیست. افزایش بیش از حد توان میتواند منطقه متأثر از حرارت، تغییر رنگ، ذوب لبه یا افزایش مصرف انرژی را به همراه داشته باشد.
سرعت پایین نیز ممکن است حرارت بیشتری به قطعه منتقل کند. از سوی دیگر، سرعت بیش از حد میتواند باعث برش ناقص یا باقی ماندن پلیسه شود.
برای هر جنس و ضخامت، باید پنجره مناسب Power، Speed، Gas Pressure و Focus تعیین شود. استفاده از جدولهای سازنده بهعنوان نقطه شروع مناسب است، اما نتیجه نهایی باید روی ورق واقعی تولید بررسی شود.
نقش گاز کمکی در برش لیزر
گاز کمکی مانند اکسیژن، نیتروژن یا هوای فشرده، بسته به جنس و نوع برش میتواند عملکرد فرآیند را تغییر دهد.
نوع گاز، فشار، خلوص و وضعیت نازل روی کیفیت لبه اثر دارند. نازل آسیبدیده یا نامتراز میتواند جریان گاز را از حالت مطلوب خارج کند.
برای تولید یو چنل دقیق، وضعیت نازل، هممحوری و تمیزی مسیر گاز باید بهصورت دورهای کنترل شود.

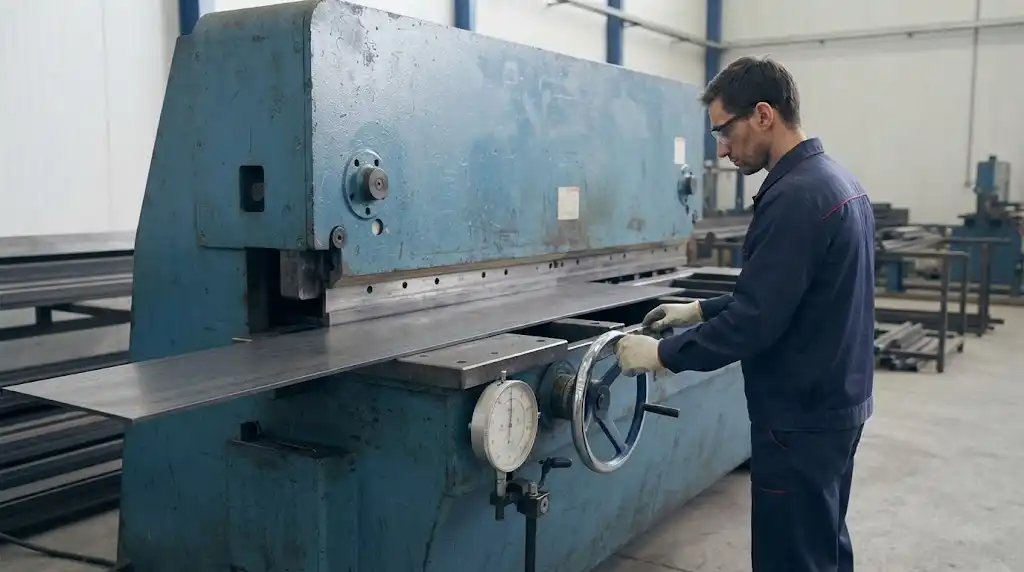

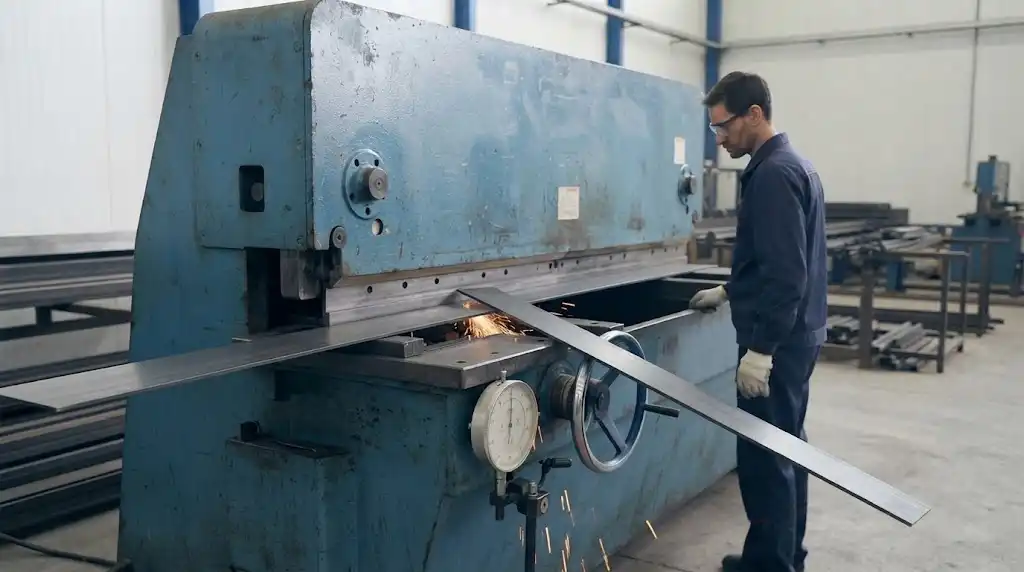

کالیبره کردن گیوتین برای یو چنل
در گیوتین، نخست باید سلامت تیغهها بررسی شود. تیغه کند یا آسیبدیده میتواند نیروی برش را افزایش داده و باعث تغییر شکل ورق یا ایجاد لبه نامناسب شود.
پس از آن، موقعیت Back Gauge باید با یک اندازه مرجع کنترل شود. اگر دستگاه عدد مشخصی را نشان میدهد، فاصله واقعی تیغه تا بکگیج باید با ابزار اندازهگیری دقیق مقایسه شود.
چنانچه مقدار واقعی با مقدار نمایشدادهشده متفاوت باشد، سیستم اندازهگیری یا موقعیتدهی نیاز به تنظیم دارد.
تنظیم فاصله تیغه گیوتین
فاصله میان تیغهها باید با توجه به جنس و ضخامت ورق تنظیم شود. فاصله نامناسب میتواند باعث ایجاد پلیسه، شکست نامنظم، تغییر شکل یا فشار اضافی روی ماشین شود.
اگر فاصله بیش از حد باشد، کیفیت برش افت میکند. فاصله بسیار کم نیز ممکن است سایش تیغه یا فشار غیرضروری ایجاد کند.
مقدار دقیق باید طبق مشخصات سازنده دستگاه و جنس ورق تعیین شود و نباید یک عدد ثابت برای تمام ضخامتها در نظر گرفت.
تنظیم زاویه تیغه
زاویه برش در گیوتین بر نیروی مورد نیاز و رفتار قطعه اثر میگذارد. تنظیم صحیح میتواند نیروی لحظهای برش را مدیریت کرده و کیفیت لبه را بهبود دهد.
برای ورقهای ضخیمتر، این پارامتر اهمیت بیشتری پیدا میکند. هرگونه تنظیم باید مطابق دستورالعمل ماشین انجام شود؛ زیرا تغییر زاویه تیغه بدون شناخت مکانیزم دستگاه میتواند به ابزار یا سیستم هیدرولیک آسیب بزند.
بررسی بکگیج برای برش دقیق
بکگیج مرجع اصلی تعیین طول یا عرض قطعه در بسیاری از گیوتینهاست. خطای کوچک در این قسمت میتواند تمام قطعات تولیدشده را از اندازه موردنظر خارج کند.
برای کنترل، چند موقعیت متفاوت انتخاب میشود؛ مثلاً یک اندازه کوتاه، یک اندازه متوسط و یک اندازه بلند. سپس مقدار واقعی با عدد نمایشدادهشده مقایسه میشود.
اگر خطا در تمام نقاط مشابه باشد، اصلاح Offset ممکن است کافی باشد. چنانچه خطا در نقاط مختلف تغییر کند، بررسی سیستم حرکت و اندازهگیری ضروری است.
کالیبراسیون فشار گیره
گیره وظیفه دارد ورق را پیش از برش در موقعیت مناسب نگه دارد. فشار ناکافی ممکن است باعث حرکت ورق شود، در حالی که فشار بیش از حد میتواند به سطح یا هندسه قطعه آسیب بزند.
برای یو چنلهایی که از ورق نازک ساخته میشوند، کنترل این پارامتر اهمیت بیشتری دارد. سطح تماس گیره نیز باید تمیز و بدون براده باشد.
روش مرحلهای کالیبراسیون یو چنل
یک فرآیند استاندارد و قابل تکرار میتواند شامل مراحل زیر باشد:
- بررسی سلامت مکانیکی دستگاه.
- تمیزکاری میز، ریل، تیغه یا هد برش.
- کنترل صفر و Home Position.
- بررسی دقت محور یا بکگیج.
- آمادهسازی ورق آزمایشی با جنس و ضخامت واقعی.
- اجرای الگوی تست.
- اندازهگیری طول، عرض، محل سوراخ و هندسه قطعه.
- اصلاح پارامترهای مربوطه.
- اجرای مجدد نمونه.
- ثبت نتایج و تأیید تلرانس.
ثبت این اطلاعات اهمیت زیادی دارد؛ زیرا باعث میشود تنظیمات موفق برای سریهای بعدی قابل بازتولید باشند.
تلرانس مناسب برای یو چنل چقدر است؟
یک مقدار ثابت برای همه یو چنلها وجود ندارد. تلرانس باید بر اساس نقشه، استاندارد محصول، فرآیند ساخت و کاربرد نهایی تعیین شود.
قطعهای که در یک سازه عمومی استفاده میشود ممکن است تلرانس متفاوتی نسبت به یک قطعه ماشینکاریشده یا اتصال دقیق داشته باشد.
به همین دلیل، ابتدا باید مشخص شود که کدام ابعاد عملکردی هستند. سپس تلرانس مجاز برای طول، عرض، ضخامت، موقعیت سوراخ و زاویه تعیین شود.

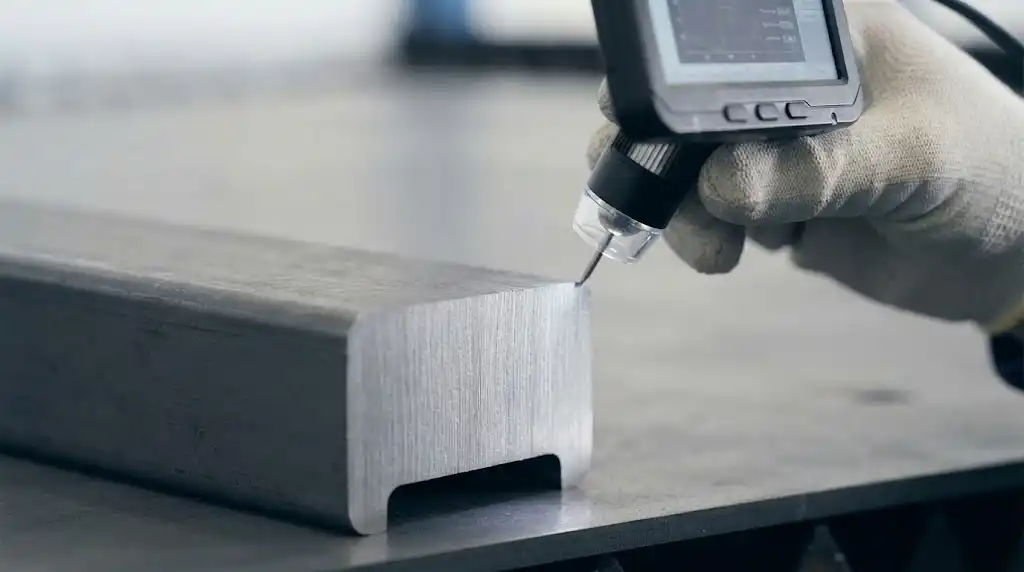

ابزارهای مناسب اندازهگیری
برای کنترل ابعاد یو چنل میتوان از ابزارهای مختلف استفاده کرد:
- کولیس دیجیتال
- میکرومتر
- خطکش یا گیج دقیق
- گونیا
- ساعت اندازهگیری
- ارتفاعسنج
- گیجهای اختصاصی
- دستگاه CMM برای کنترلهای دقیقتر
ابزار اندازهگیری باید متناسب با تلرانس موردنظر انتخاب شود. استفاده از کولیس معمولی برای کنترل ابعادی با تلرانس بسیار محدود ممکن است دقت کافی ایجاد نکند.
خطاهای رایج در کالیبراسیون برش یو چنل
کالیبراسیون فقط با یک نمونه
یک قطعه سالم لزوماً به معنی کالیبره بودن دستگاه نیست. بهتر است چند قطعه متوالی تولید و پراکندگی ابعاد بررسی شود.
بیتوجهی به ضخامت ورق
پارامتر برش یک ورق نازک الزاماً برای ورق ضخیم مناسب نیست. حتی تغییر جزئی در ضخامت واقعی میتواند روی کیفیت لیزر یا رفتار گیوتین اثر بگذارد.
استفاده از ورق نامناسب برای تست
اگر جنس ورق آزمایشی با ماده اصلی متفاوت باشد، نتیجه کالیبراسیون قابل تعمیم نیست.
اندازهگیری با ابزار نامناسب
خطای ابزار اندازهگیری میتواند با خطای دستگاه اشتباه گرفته شود. پیش از اصلاح ماشین باید صحت ابزار اندازهگیری نیز مشخص باشد.
اصلاح همزمان چند پارامتر
وقتی چند تنظیم بهطور همزمان تغییر کنند، مشخص نخواهد بود کدام تغییر باعث بهبود یا افت نتیجه شده است. بهتر است اصلاحات بهصورت کنترلشده انجام شوند.
۵ راهکار کاربردی برای افزایش دقت برش
۱. پروفایل تنظیمات برای هر ضخامت ایجاد کنید
برای هر جنس و ضخامت، یک دستورالعمل مستقل شامل سرعت، توان، فوکوس، گاز کمکی یا تنظیمات گیوتین تهیه شود.
۲. کالیبراسیون دورهای انجام دهید
فقط پس از خرابی دستگاه نباید سراغ کالیبراسیون رفت. تعمیرات، تعویض تیغه، تغییر هد، سرویس محور یا تغییر شرایط تولید میتواند نیاز به بررسی مجدد ایجاد کند.
۳. نمونه اول تولید را کنترل کنید
پیش از شروع تولید انبوه، قطعه اول باید از نظر ابعاد بحرانی و کیفیت لبه تأیید شود.
۴. خطاها را ثبت کنید
ثبت مقدار اسمی، مقدار واقعی، خطا و تنظیم اصلاحی باعث میشود فرآیند از حالت آزمونوخطای مکرر خارج شود.
۵. نگهداری پیشگیرانه را جدی بگیرید
تمیزی ریلها، سلامت تیغه، وضعیت نازل، فشار گاز، روغنکاری مجاز و کنترل سیستم حرکتی مستقیماً روی پایداری کالیبراسیون اثر دارند.
سناریوی اجرایی کالیبراسیون یو چنل
فرض کنید یک کارخانه قصد دارد یو چنل آلومینیومی را در طول مشخص و با چند سوراخ اتصال تولید کند. ابتدا فایل CAD بررسی شده و ابعاد بحرانی مشخص میشوند.
در مرحله اول، دستگاه لیزر روی یک ورق همجنس و همضخامت با محصول اصلی آزمایش میشود. پس از برش، طول و عرض قطعه با ابزار دقیق اندازهگیری خواهد شد.
اگر طول مناسب باشد اما ابعاد سوراخها اختلاف داشته باشند، لازم نیست کل دستگاه مجدداً کالیبره شود؛ ممکن است جبران Kerf یا تنظیمات مسیر ابزار نیاز به اصلاح داشته باشد.
در نسخه گیوتینی همین سناریو، ابتدا طول برش با بکگیج کنترل میشود. سپس چند قطعه پشتسرهم تولید شده و اختلاف میان قطعات بررسی خواهد شد.
اگر همه قطعات به یک اندازه خطا داشته باشند، Offset میتواند عامل اصلی باشد. چنانچه اندازهها پراکندگی زیادی داشته باشند، باید سیستم مکانیکی، گیره، تیغه و پایداری فرآیند بررسی شود.
چه زمانی لیزر و چه زمانی گیوتین مناسبتر است؟
انتخاب روش به نوع قطعه بستگی دارد. گیوتین برای برشهای مستقیم و سریع ورق، بهخصوص زمانی که هندسه ساده است، مزیت بالایی دارد.
لیزر زمانی ارزش بیشتری پیدا میکند که قطعه دارای سوراخ، شیار، برش پیچیده یا هندسهای باشد که با برش مستقیم قابل دستیابی نیست.
برای تولید یو چنل، در برخی خطوط تولید ابتدا ورق با گیوتین به نوارهای مناسب تقسیم میشود و سپس شکلدهی یا عملیات تکمیلی انجام میگیرد. در سناریوهای دیگر، لیزر مستقیماً الگوی موردنیاز را روی ورق ایجاد میکند.
نکات ایمنی هنگام کالیبراسیون
کالیبراسیون دستگاه برش نباید با دور زدن تجهیزات ایمنی انجام شود. اپراتور باید از دستورالعمل سازنده، قفلهای ایمنی و روشهای مجاز سرویس استفاده کند.
در دستگاه لیزر، باز کردن محفظه یا دستکاری سیستم اپتیکی بدون رعایت الزامات ایمنی میتواند خطرناک باشد. سیستمهای هیدرولیکی گیوتین نیز دارای نیروهای مکانیکی قابلتوجه هستند و تنظیم اجزای آن باید توسط فرد آموزشدیده انجام شود.
هرگونه تعمیر یا تنظیم داخلی که نیازمند دسترسی به قسمتهای خطرناک دستگاه است باید در وضعیت ایمن و مطابق روش Lockout/Tagout مجموعه انجام شود.
جمعبندی
کالیبره کردن دستگاه برش لیزر و گیوتین برای یو چنل، فرآیندی چندمرحلهای است که از بررسی مکانیکی دستگاه آغاز میشود و با تولید نمونه، اندازهگیری، اصلاح پارامترها و تأیید نهایی ادامه پیدا میکند.
در لیزر، فوکوس، Kerf، توان، سرعت، گاز کمکی و دقت محور اهمیت ویژه دارند. برای گیوتین نیز بکگیج، فاصله تیغه، زاویه برش، سلامت تیغه و فشار گیره از عوامل اصلی محسوب میشوند.
بهترین نتیجه زمانی به دست میآید که کالیبراسیون فقط به یک عدد یا یک تنظیم محدود نشود. تعریف تلرانس، استفاده از ابزار اندازهگیری مناسب، اجرای چند نمونه متوالی و ثبت نتایج، فرآیند برش یو چنل را به یک سیستم پایدار و قابل تکرار تبدیل میکند.
سوالات متداول
۱. کالیبره کردن دستگاه برش لیزر برای یو چنل شامل چه مواردی است؟
کنترل صفر دستگاه، دقت محور، فوکوس، Kerf، توان، سرعت، گاز کمکی و اجرای نمونه آزمایشی از مراحل اصلی هستند.
۲. مهمترین پارامتر در برش لیزری یو چنل چیست؟
یک پارامتر واحد وجود ندارد. ضخامت و جنس ورق، فوکوس، سرعت، توان، گاز کمکی و جبران Kerf بهصورت مشترک روی کیفیت اثر میگذارند.
۳. چگونه دقت بکگیج گیوتین را بررسی کنیم؟
چند اندازه مشخص را روی کنترلر وارد کرده و فاصله واقعی را با ابزار اندازهگیری دقیق مقایسه کنید. تکرار آزمایش در چند موقعیت، خطای سیستم را بهتر مشخص میکند.
۴. چرا بعد از کالیبراسیون، ابعاد یو چنل تغییر میکند؟
تغییر دما، سایش تیغه، لقی مکانیکی، تغییر ضخامت ورق، تنظیمات نامناسب یا جابهجایی ابزار میتواند باعث تغییر ابعاد شود.
۵. Kerf چه تأثیری بر اندازه یو چنل دارد؟
Kerf مقدار ماده حذفشده هنگام برش است. اگر مقدار آن در مسیر برش لحاظ نشود، ابعاد واقعی قطعه یا سوراخها ممکن است با نقشه اختلاف داشته باشند.
۶. آیا یک بار کالیبراسیون برای همیشه کافی است؟
خیر. پس از تعمیرات، تعویض تیغه یا هد، تغییر ابزار، تغییر فرآیند و مشاهده افزایش خطای ابعادی باید وضعیت کالیبراسیون بررسی شود.
۷. برای کنترل ابعاد یو چنل چه ابزاری مناسب است؟
کولیس برای بسیاری از ابعاد عمومی مناسب است؛ اما برای تلرانسهای دقیقتر باید از میکرومتر، ساعت اندازهگیری، ارتفاعسنج یا تجهیزات اندازهگیری دقیقتر استفاده کرد.
۸. لیزر برای یو چنل بهتر است یا گیوتین؟
اگر برش مستقیم و سریع مورد نیاز باشد، گیوتین معمولاً مناسبتر است. برای هندسههای پیچیده، سوراخکاری و شیارهای دقیق، لیزر انعطافپذیری بیشتری دارد.
