نصب گرمایش از کف با فوم شانهای یکی از روشهای کاربردی برای اجرای منظم و دقیق لولههای سیستم گرمایش از کف است. فوم شانهای علاوه بر ایجاد عایق حرارتی، محل قرارگیری لولهها را مشخص و تثبیت میکند و میتواند زمان اجرای سیستم را کاهش دهد. اجرای صحیح این روش به انتخاب فوم مناسب، آمادهسازی کف، طراحی مدارها، رعایت فاصله لولهها و انجام تست فشار قبل از پوشاندن سیستم وابسته است.
اگر زیرسازی بهدرستی انجام شود و لولهها مطابق نقشه مدار حرارتی نصب شوند، گرما یکنواختتر در سطح کف توزیع خواهد شد. همچنین استفاده از فوم استاندارد میتواند از انتقال بخشی از حرارت به سمت پایین جلوگیری کند و راندمان سیستم را بهبود دهد.
فوم شانهای گرمایش از کف چیست؟
فوم شانهای نوعی صفحه عایق دارای برجستگیهای منظم است که برای نگهداری و هدایت لولههای گرمایش از کف طراحی میشود. این برجستگیها مانند شانه عمل کرده و امکان قرار دادن لوله در مسیرهای مشخص را فراهم میکنند.
ساختار فوم باعث میشود فاصله بین لولهها نسبتاً منظم باقی بماند. همین ویژگی در طراحی مدارهای حرارتی اهمیت دارد؛ زیرا فاصله نامناسب لولهها میتواند موجب ایجاد نقاط سرد یا توزیع غیریکنواخت گرما شود.
برخلاف روشهایی که لوله با بست روی مش یا عایق ثابت میشود، فوم شانهای امکان جانمایی سریعتر لوله را فراهم میکند. البته انتخاب محصول باید بر اساس مشخصات فنی، ضخامت، مقاومت مکانیکی و شرایط اجرای کف انجام شود.
چرا از فوم شانهای در گرمایش از کف استفاده میشود؟
مهمترین وظیفه فوم، کاهش انتقال حرارت به سمت پایین و ایجاد بستری مناسب برای اجرای مدارهای گرمایش است. عایقکاری صحیح کمک میکند بخش بیشتری از انرژی حرارتی به فضای موردنظر منتقل شود.
نظم برجستگیهای فوم نیز اجرای لولهکشی را سادهتر میکند. نصاب میتواند مسیر لوله را مطابق الگوی طراحیشده تنظیم کند و فاصله تقریبی مدارها را حفظ نماید.
مزایای اصلی این روش عبارتاند از:
- سرعت بالاتر نصب لوله
- نظم بهتر مدارهای گرمایش
- کاهش جابهجایی لوله هنگام اجرا
- کمک به عایقکاری کف
- کاهش نیاز به برخی تجهیزات تثبیتکننده
- ایجاد بستر منظم برای اجرای لایه رویی
الزامات اولیه پیش از نصب گرمایش از کف
پیش از باز کردن فومها، وضعیت کف باید کاملاً بررسی شود. سطح زیرین باید تا حد امکان صاف، تمیز، خشک و عاری از برجستگیهای تیز باشد.
لولههای آب، برق و سایر تأسیسات مدفون نیز باید طبق نقشه نهایی ساختمان مشخص شده باشند. اجرای گرمایش از کف بدون هماهنگی با تأسیسات دیگر میتواند باعث تداخل مسیرها و افزایش هزینه اصلاح شود.
ارتفاع نهایی کف نیز باید از ابتدا محاسبه شود. ضخامت فوم، قطر لوله، لایه رویی و پوشش نهایی همگی بخشی از ارتفاع نهایی کف را تشکیل میدهند.
ابزار و مصالح مورد نیاز
برای اجرای استاندارد معمولاً تجهیزات زیر مورد نیاز است:
- فوم شانهای مناسب گرمایش از کف
- لوله مخصوص سیستم گرمایش از کف
- کلکتور گرمایش از کف
- اتصالات مناسب
- نوار عایق پیرامونی
- تجهیزات کنترل و تنظیم مدار
- ابزار برش و اندازهگیری
- تجهیزات تست فشار
- عایقهای تکمیلی در محلهای موردنیاز
نوع لوله و قطر آن باید مطابق طراحی سیستم انتخاب شود. در بسیاری از سیستمها از لولههای PEX یا PE-RT استفاده میشود، اما انتخاب نهایی باید بر اساس طراحی حرارتی و مشخصات سازنده صورت گیرد.
مراحل نصب گرمایش از کف با فوم شانهای

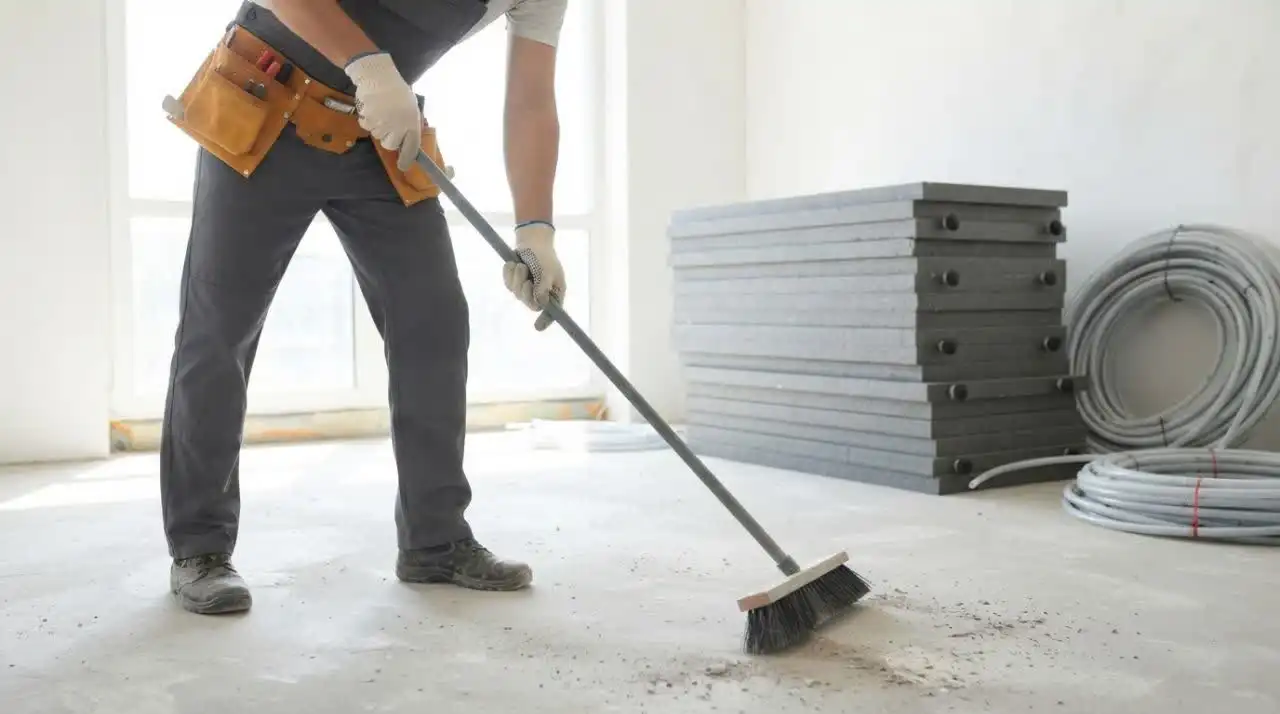

مرحله اول؛ آمادهسازی کف
سطح کف کاملاً تمیز و بررسی میشود. هرگونه برجستگی، نخاله، مصالح تیز یا ناهمواری قابلتوجه باید قبل از نصب فوم برطرف شود.
کف نامناسب میتواند باعث ایجاد فشار موضعی روی فوم شود. چنین شرایطی در ادامه ممکن است روی نظم لولهها و ضخامت لایههای بالایی اثر بگذارد.
مرحله دوم؛ اجرای نوار عایق پیرامونی
در اطراف دیوارها و عناصر ثابت باید نوار عایق پیرامونی اجرا شود. این نوار امکان انبساط لایه کف را فراهم میکند و از انتقال مستقیم تنش به دیوارها جلوگیری خواهد کرد.
پیوستگی نوار در گوشهها نیز اهمیت دارد. قسمتهایی که بدون عایق باقی میمانند باید پیش از ادامه عملیات اصلاح شوند.

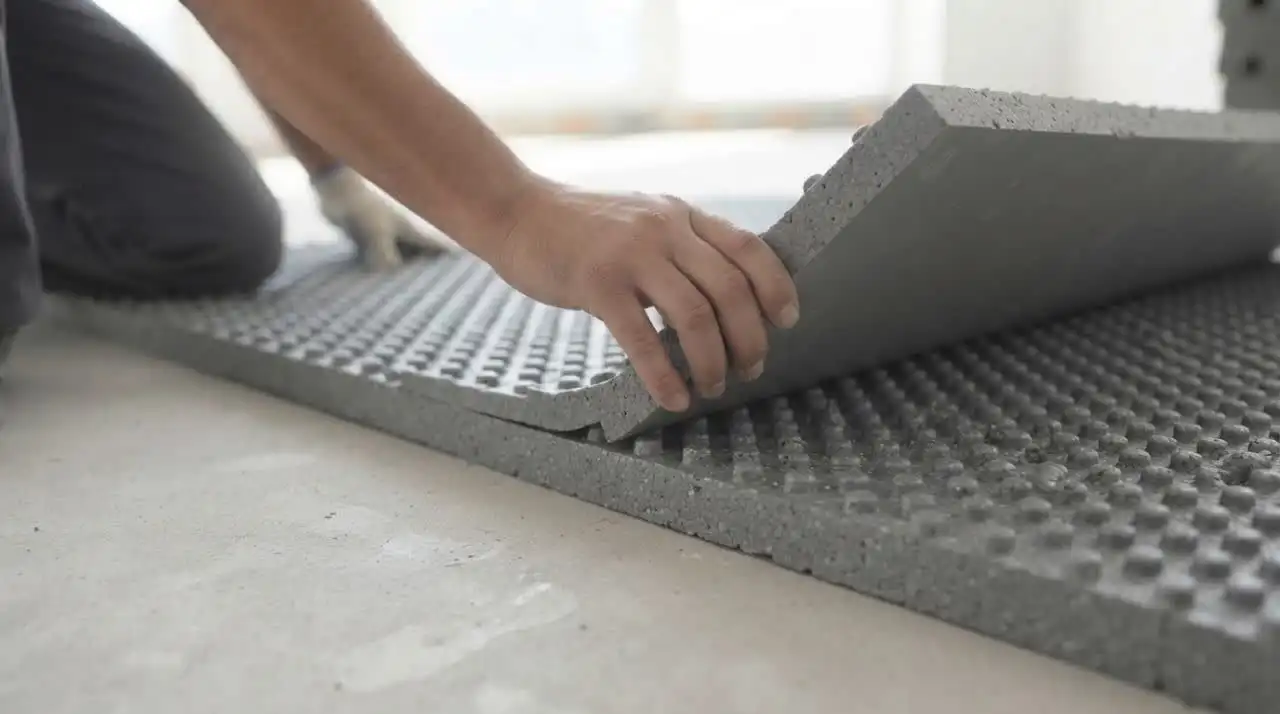

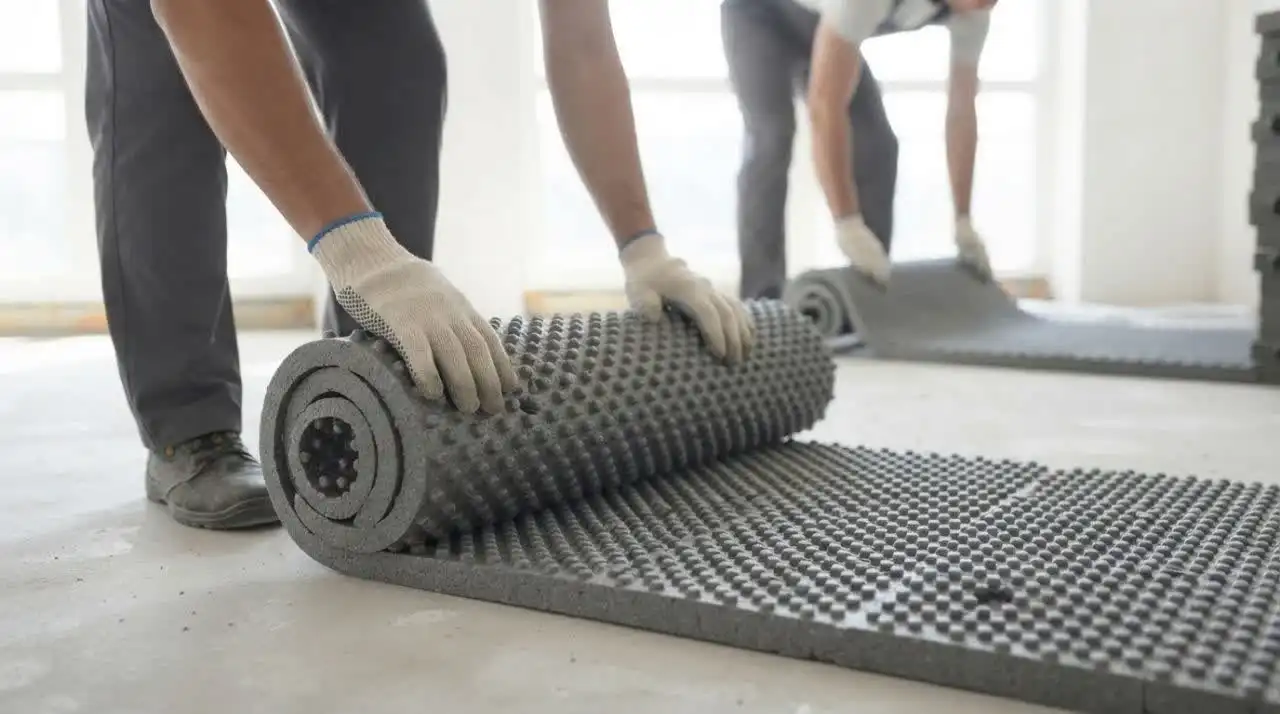

مرحله سوم؛ نصب فوم شانهای
صفحات فوم مطابق نقشه روی کف قرار میگیرند. اتصال صحیح صفحات کنار یکدیگر باعث میشود بستر نصب یکنواخت باقی بماند.
در این مرحله باید از ایجاد فاصلههای غیرضروری بین صفحات جلوگیری شود. چیدمان منظم، اجرای لولهها را در مراحل بعد آسانتر میکند.
مرحله چهارم؛ طراحی مسیر مدارها
پیش از قرار دادن لوله، مسیر مدارها باید مشخص شود. یکی از الگوهای رایج، چیدمان حلزونی است که در آن رفت و برگشت لوله در کنار یکدیگر قرار میگیرند.
روش مارپیچی معمولاً امکان توزیع متعادلتر دمای سطح را فراهم میکند. الگوی رفتوبرگشتی نیز در برخی شرایط قابل استفاده است، اما انتخاب روش باید بر اساس طراحی حرارتی انجام شود.

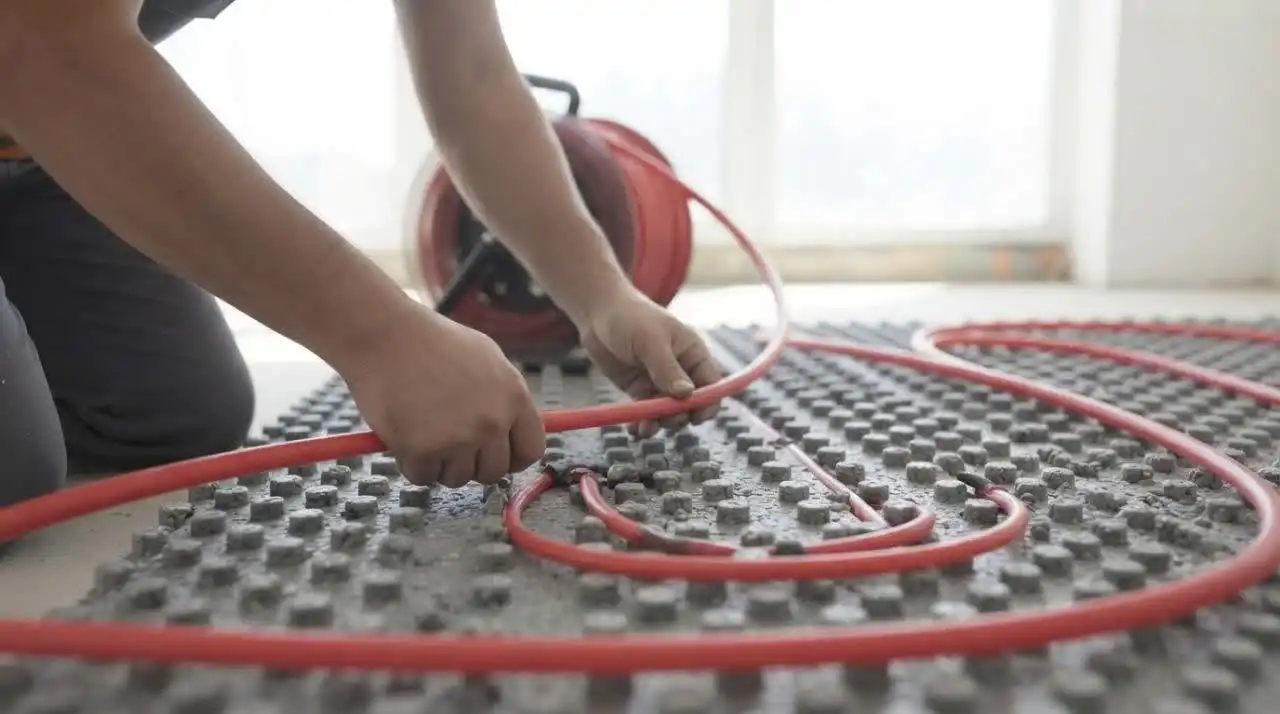

مرحله پنجم؛ نصب لوله روی فوم
لوله بهآرامی در شیارها یا بین برجستگیهای فوم قرار میگیرد. خمکردن لوله باید مطابق حداقل شعاع خم مجاز توسط سازنده انجام شود.
خم بیش از حد میتواند باعث تغییر شکل لوله یا محدود شدن جریان شود. به همین دلیل نباید برای جا دادن لوله در یک مسیر نامناسب، فشار زیادی به آن وارد شود.

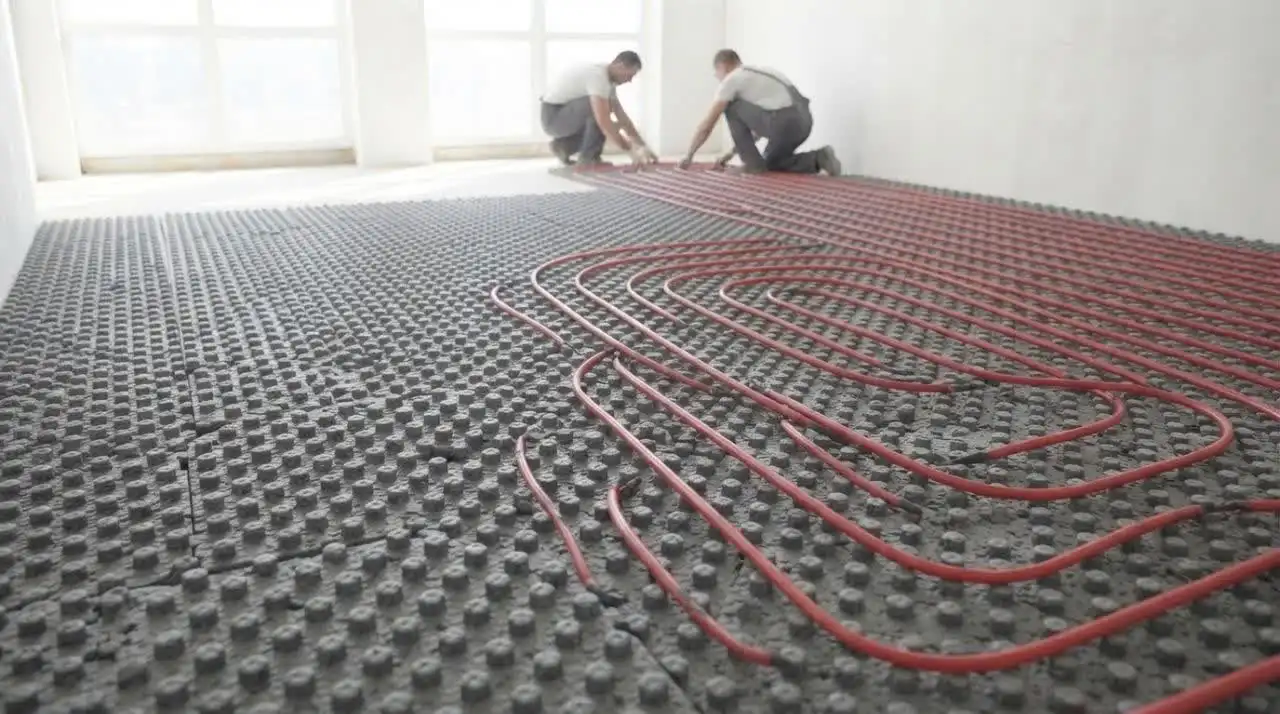

مرحله ششم؛ اتصال مدارها به کلکتور
ابتدا مسیر رفت و برگشت هر مدار مشخص میشود. سپس لولهها با اتصالات مناسب به کلکتور متصل میشوند.
طول مدارها باید بر اساس طراحی سیستم کنترل شود. اختلاف بیش از حد بین مدارها میتواند تنظیم هیدرولیکی سیستم را دشوار کند.
مرحله هفتم؛ تست فشار
پس از پایان لولهکشی، سیستم باید پیش از پوشاندن لولهها تحت تست فشار قرار گیرد. هدف این آزمایش، شناسایی نشتی یا آسیب احتمالی اتصالات و لوله است.
فشار و مدت تست باید مطابق مشخصات طراحی، دستورالعمل سازنده و الزامات فنی پروژه تعیین شود. ثبت نتیجه تست نیز برای کنترل کیفیت اجرا اهمیت دارد.

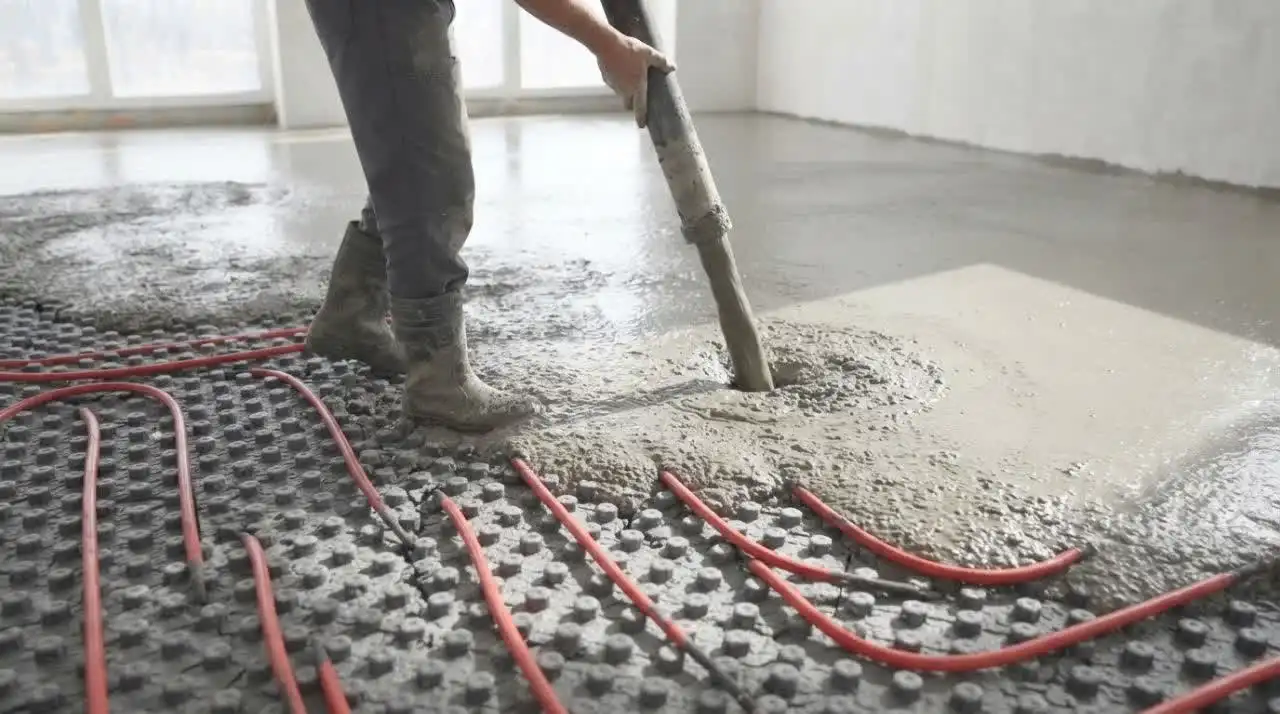

مرحله هشتم؛ اجرای لایه رویی
پس از تأیید سیستم، لایه پوشاننده مناسب روی مجموعه اجرا میشود. ضخامت و نوع این لایه باید با سیستم گرمایش از کف و پوشش نهایی سازگار باشد.
اجرای نامناسب لایه رویی میتواند باعث آسیب به لوله یا کاهش عملکرد حرارتی شود. بنابراین این مرحله نباید صرفاً بهعنوان یک عملیات ساختمانی معمولی در نظر گرفته شود.
فاصله مناسب لولههای گرمایش از کف چقدر است؟
فاصله لولهها عدد ثابتی برای تمام ساختمانها نیست. بار حرارتی فضا، نوع کفپوش، دمای آب، قطر لوله، کیفیت عایق و شرایط اقلیمی در تعیین فاصله مناسب نقش دارند.
فاصله کمتر معمولاً تراکم حرارتی بیشتری ایجاد میکند، اما مصرف لوله و افت فشار مدار نیز افزایش پیدا میکند. از طرف دیگر، فاصله بیش از حد ممکن است باعث ایجاد اختلاف دمای سطح شود.
به همین دلیل فاصله لوله باید از روی طراحی حرارتی مشخص شود، نه صرفاً بر اساس یک عدد ثابت که برای همه ساختمانها استفاده شود.
استانداردها و نکات فنی اجرای گرمایش از کف
سیستم گرمایش از کف باید بر اساس الزامات طراحی تأسیسات مکانیکی، مشخصات لوله و دستورالعمل تولیدکننده تجهیزات اجرا شود. استانداردهایی مانند EN 1264 در طراحی و اجرای سیستمهای گرمایش و سرمایش سطحی مورد توجه قرار میگیرند.
استاندارد EN ISO 15875 نیز الزامات مرتبط با سیستمهای لولهکشی آب گرم و لولههای PEX را پوشش میدهد. برای لولههای PE-RT نیز استانداردهای اختصاصی مانند EN ISO 22391 مطرح هستند.
در پروژههای ساختمانی ایران، رعایت الزامات مقررات ملی ساختمان و هماهنگی با ضوابط تأسیسات مکانیکی اهمیت دارد. استفاده از محصول دارای مشخصات فنی معتبر نیز باید در کنار رعایت روش اجرایی مناسب انجام شود.
۵ نکته کاربردی برای اجرای بهتر گرمایش از کف
۱. نقشه مدارها را قبل از اجرا مشخص کنید
مسیر رفت و برگشت هر مدار باید پیش از نصب لوله مشخص باشد. تغییر مسیر هنگام اجرا میتواند باعث بینظمی و افزایش طول مدارها شود.
۲. عایقکاری پیرامونی را جدی بگیرید
نوار پیرامونی فقط یک قطعه جانبی نیست. وجود آن برای کنترل انبساط و کاهش انتقال تنش به عناصر ساختمان اهمیت دارد.
۳. لوله را با فشار زیاد خم نکنید
هر لوله محدودیت خم مشخصی دارد. رعایت این محدودیت از تغییر شکل و آسیب ساختاری جلوگیری میکند.
۴. مدارها را پیش از پوشاندن تست کنید
بعد از اجرای لولهها و قبل از اجرای لایه رویی، سیستم باید از نظر نشتی و عملکرد اتصالات بررسی شود. تعمیر نشتی در این مرحله بسیار سادهتر از زمانی است که کف نهایی اجرا شده باشد.
۵. کفپوش نهایی را از ابتدا در طراحی لحاظ کنید
سرامیک، سنگ، پارکت و سایر پوششها مقاومت حرارتی متفاوتی دارند. انتخاب کفپوش باید با مشخصات سیستم گرمایش از کف هماهنگ باشد.
اشتباهات رایج در نصب فوم شانهای
یکی از خطاهای متداول، نصب فوم روی سطحی با ناهمواری زیاد است. چنین بستری میتواند موجب ایجاد فشار نقطهای و بینظمی در سطح اجرا شود.
اشتباه دیگر، انتخاب فاصله لولهها بدون محاسبه بار حرارتی است. حتی اگر ظاهر مدار منظم باشد، فاصله نامناسب میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
استفاده از لوله آسیبدیده نیز ریسک بالایی دارد. هرگونه لهشدگی، بریدگی یا تغییر شکل غیرعادی باید پیش از اجرای لایه رویی بررسی شود.
برخی مجریان نیز تست فشار را به بعد از اجرای کف موکول میکنند. این کار ریسک تعمیرات پرهزینه را افزایش میدهد و کنترل کیفیت را دشوارتر میکند.
سناریوی اجرایی برای یک واحد مسکونی
فرض کنید یک واحد ۱۰۰ متر مربعی قرار است به سیستم گرمایش از کف مجهز شود. ابتدا نقشه حرارتی تهیه و فضاهای مختلف از نظر بار گرمایی بررسی میشوند.
پس از آمادهسازی کف، نوار پیرامونی در اطراف دیوارها نصب میشود. صفحات فوم شانهای نیز بر اساس ابعاد اتاقها چیده میشوند.
در مرحله بعد، مدارهای لولهکشی طبق نقشه اجرا میشوند. طول هر مدار، فاصله لولهها و محل اتصال رفت و برگشت به کلکتور کنترل خواهد شد.
پس از تکمیل لولهکشی، تست فشار انجام میشود. اگر نتیجه آزمایش مناسب باشد، اجرای لایه پوشاننده و سپس کفپوش نهایی امکانپذیر خواهد بود.
چگونه مصرف لوله را مدیریت کنیم؟
مصرف لوله مستقیماً به مساحت، فاصله مدارها و طراحی مسیر بستگی دارد. کاهش بیدلیل فاصله لولهها میتواند مصرف را افزایش دهد و افت فشار بیشتری ایجاد کند.
طراحی متعادل مدارها اهمیت بیشتری از صرفهجویی ساده در مقدار لوله دارد. مدارهای بیش از حد طولانی ممکن است افت فشار بالاتری ایجاد کنند و تنظیم سیستم را دشوار سازند.
تقسیم صحیح فضا و استفاده از کلکتور مناسب نیز به کنترل بهتر جریان کمک میکند. چنین برنامهریزیای باید پیش از آغاز نصب انجام شود.
مزایای استفاده از فوم شانهای در اجرای گرمایش از کف
فوم شانهای از نظر سرعت نصب و نظم اجرای لوله مزایای قابلتوجهی دارد. برجستگیهای قالبگیریشده، لوله را در موقعیت موردنظر نگه میدارند و اجرای مدارها را سادهتر میکنند.
عایق حرارتی موجود در ساختار فوم نیز میتواند به کاهش انتقال حرارت به سمت پایین کمک کند. البته میزان عملکرد عایق به ضخامت، چگالی، شرایط نصب و مشخصات فنی محصول وابسته است.
از سوی دیگر، استفاده از فوم شانهای باعث حذف برخی عملیات تثبیت سنتی میشود و میتواند زمان اجرای نیروی انسانی را کاهش دهد.
آیا فوم شانهای برای همه پروژهها مناسب است؟
انتخاب فوم باید بر اساس شرایط ساختمان و طراحی سیستم انجام شود. نوع کف، بارگذاری، ضخامت قابلدسترس، مشخصات حرارتی و روش اجرای لایه رویی باید پیش از خرید بررسی شوند.
در ساختمانهای مسکونی، اداری و برخی پروژههای تجاری میتوان از سیستمهای مبتنی بر صفحات عایق و نگهدارنده لوله استفاده کرد. پروژههای صنعتی یا فضاهای دارای بارگذاری خاص ممکن است به طراحی و جزئیات اجرایی متفاوتی نیاز داشته باشند.
بنابراین بهتر است نوع فوم فقط بر اساس قیمت انتخاب نشود. مشخصات فنی و سازگاری محصول با لوله و سیستم نهایی اهمیت اساسی دارد.
جمعبندی
آموزش نصب گرمایش از کف با فوم شانهای از آمادهسازی کف شروع میشود و با اجرای نوار پیرامونی، نصب فوم، طراحی مدارها، قرار دادن لوله، اتصال به کلکتور، تست فشار و اجرای لایه نهایی ادامه پیدا میکند.
موفقیت سیستم به نظم نصب، انتخاب صحیح لوله، رعایت شعاع خم، طراحی مناسب مدارها و کنترل دقیق اتصالات وابسته است. فوم شانهای نیز با فراهم کردن بستری منظم میتواند سرعت اجرا و دقت جانمایی لولهها را افزایش دهد.
مهمترین نکته این است که سیستم گرمایش از کف پیش از اجرا طراحی شود و صرفاً بر اساس الگوی ظاهری فوم نصب نشود. محاسبه بار حرارتی، انتخاب فاصله مناسب لولهها، کنترل افت فشار و تست نهایی، بخش جداییناپذیر یک اجرای اصولی هستند.
سوالات متداول
آیا میتوان گرمایش از کف را بدون فوم شانهای اجرا کرد؟
بله. روشهای مختلفی برای تثبیت لوله گرمایش از کف وجود دارد، اما فوم شانهای یکی از روشهایی است که اجرای منظم و سریع لولهها را آسان میکند.
بهترین فاصله بین لولههای گرمایش از کف چقدر است؟
فاصله مناسب به بار حرارتی، نوع کفپوش، قطر لوله، دمای آب و شرایط عایق بستگی دارد. بنابراین فاصله باید بر اساس طراحی حرارتی تعیین شود.
آیا فوم شانهای نقش عایق حرارتی هم دارد؟
بله، بسیاری از فومهای مخصوص گرمایش از کف بهعنوان لایه عایق نیز عمل میکنند. میزان عایقکاری به جنس، ضخامت و مشخصات فنی محصول بستگی دارد.
آیا تست فشار گرمایش از کف ضروری است؟
تست فشار یکی از مراحل مهم کنترل کیفیت است و باید پیش از پوشاندن لولهها انجام شود. فشار و مدت آزمایش باید طبق مشخصات فنی سیستم و دستورالعمل سازنده تعیین شود.
آیا میتوان لوله گرمایش از کف را روی هر نوع فومی نصب کرد؟
خیر. فوم باید برای کاربرد گرمایش از کف مناسب باشد و از نظر مقاومت، ابعاد برجستگیها و سازگاری با لوله مشخصات فنی قابل قبول داشته باشد.
آیا نصب فوم شانهای باعث کاهش مصرف انرژی میشود؟
فوم عایق میتواند انتقال حرارت به سمت پایین را کاهش دهد و به عملکرد حرارتی بهتر سیستم کمک کند. میزان صرفهجویی به کل طراحی ساختمان، عایقکاری و تنظیمات سیستم وابسته است.
آیا نوع کفپوش روی عملکرد گرمایش از کف تأثیر دارد؟
بله. هر کفپوش مقاومت حرارتی متفاوتی دارد و این ویژگی میتواند بر انتقال گرما از سیستم به فضای داخلی اثر بگذارد. انتخاب پوشش نهایی باید از ابتدا در طراحی لحاظ شود.
آیا اجرای گرمایش از کف با فوم شانهای برای ساختمانهای قدیمی امکانپذیر است؟
امکان اجرا وجود دارد، اما ارتفاع نهایی کف، وضعیت سازه، عایقکاری موجود، ظرفیت سیستم گرمایشی و شرایط تأسیسات باید پیش از اجرا بررسی شود.
