انتخاب ابزار مناسب برای سوراخکاری سوپرفیکس یو در سازههای فلزی، مستقیماً بر دقت نصب، سرعت اجرا و کیفیت اتصال نهایی اثر میگذارد. برای سوراخهای پرتعداد و کاملاً تکرارشونده، پانچ یا دستگاه سوراخکاری تخصصی معمولاً انتخاب دقیقتری است؛ در مقابل، دریل برای کارگاههای کوچک، اصلاحات اجرایی و سوراخکاری در محل انعطاف بیشتری دارد. استفاده از شابلون نیز زمانی اهمیت پیدا میکند که موقعیت سوراخها باید در تعداد زیادی از قطعات کاملاً یکسان باقی بماند.
در پروژههای نصب سازه فلزی، انتخاب ابزار نباید فقط بر اساس قدرت دستگاه انجام شود. جنس و ضخامت پروفیل، قطر سوراخ، تعداد سوراخها، فاصله از لبه، تلرانس اتصال، فضای کاری و نوع پیچ تعیین میکنند که پانچ، دریل یا ترکیبی از این تجهیزات بهترین نتیجه را ارائه میدهد.
پاسخ کوتاه: برای تولید و سوراخکاری تیراژ بالا، پانچ هیدرولیک یا پانچ رومیزی متناسب با ضخامت پروفیل بهترین گزینه است. اگر تعداد سوراخها محدود یا محل اجرا متغیر باشد، دریل ستونی یا دریل صنعتی به همراه مته مناسب عملکرد خوبی دارد. در هر دو حالت، شابلون دقیق میتواند خطای جانمایی سوراخ را به حداقل برساند.
سوپرفیکس یو چیست و چرا سوراخکاری آن اهمیت دارد؟
سوپرفیکس یو در این کاربرد به یک پروفیل یا سازه فلزی با مقطع U گفته میشود که برای ایجاد اتصال مکانیکی در ساختارهای فلزی به سوراخهای دقیق نیاز دارد. محل سوراخها معمولاً برای عبور پیچ، اتصال به قطعه دیگر، نصب براکت یا ایجاد اتصال میان اجزای سازهای استفاده میشود.
مقطع U به دلیل وجود دو بال و یک جان، شرایط متفاوتی نسبت به ورق تخت ایجاد میکند. دسترسی محدود به برخی نقاط، احتمال انحراف مته و دشواری ثابت نگه داشتن قطعه، از عواملی هستند که باید هنگام انتخاب ابزار در نظر گرفته شوند.
اگر سوراخ از محور طراحی خارج شود، ممکن است پیچ بهدرستی در محل اتصال قرار نگیرد. افزایش بیش از حد لقی نیز میتواند کیفیت اتصال را کاهش دهد و در سوراخکاریهای متعدد، خطای کوچک اولیه به اختلاف قابل توجه در انتهای قطعه منجر شود.
بهترین ابزار برای سوراخکاری سوپرفیکس یو چیست؟
برای تولید انبوه سوپرفیکس یو، پانچ هیدرولیک یا مکانیکی متناسب با ضخامت پروفیل معمولاً سریعترین و یکنواختترین گزینه است. برای تعداد محدود سوراخ یا اجرای کارگاهی، دریل ستونی و دریل صنعتی مناسبتر هستند. در صورت نیاز به تکرار دقیق محل سوراخها، استفاده از شابلون فلزی یا جیگ سوراخکاری توصیه میشود.
معیارهای انتخاب ابزار سوراخکاری
ضخامت پروفیل
اولین پارامتر، ضخامت فلز است. مته، پانچ و دستگاه باید ظرفیت مناسب برای ضخامت واقعی پروفیل داشته باشند.
برای مقاطع نازک، پانچ میتواند سرعت بالایی ایجاد کند و سوراخهایی با شکل یکنواخت به وجود آورد. در ضخامتهای بالاتر، توان دستگاه، قطر پانچ و ظرفیت سیستم هیدرولیک یا مکانیکی اهمیت بیشتری پیدا میکند.
قطر سوراخ
قطر سوراخ باید بر اساس قطر پیچ و الزامات اتصال تعیین شود. استفاده از مته یا پانچ صرفاً بر اساس اندازه تقریبی میتواند لقی نامناسب ایجاد کند.
چنانچه سوراخ برای پیچ عبوری طراحی شده باشد، باید قطر نهایی سوراخ با توجه به تلرانس اتصال، روش مونتاژ و استاندارد پروژه تعیین شود.
تعداد سوراخها
تعداد سوراخها یکی از مهمترین عوامل اقتصادی است. اگر قرار باشد صدها یا هزاران قطعه سوراخکاری شوند، زمان هر سوراخ حتی در حد چند ثانیه نیز روی هزینه نهایی اثر میگذارد.
به همین دلیل، پانچ در تولید پرتعداد معمولاً نسبت به سوراخکاری دستی با دریل مزیت قابل توجهی دارد.
دقت جانمایی
صرفاً گرد بودن سوراخ کافی نیست. فاصله سوراخ از لبه، فاصله بین سوراخها و هممحوری سوراخهای قطعات جفتشونده باید مطابق نقشه باشد.
شابلون یا جیگ میتواند این مشکل را حل کند. ابزار با استفاده از نقاط مرجع ثابت، محل سوراخ را بدون نیاز به اندازهگیری مجدد روی هر قطعه مشخص میکند.

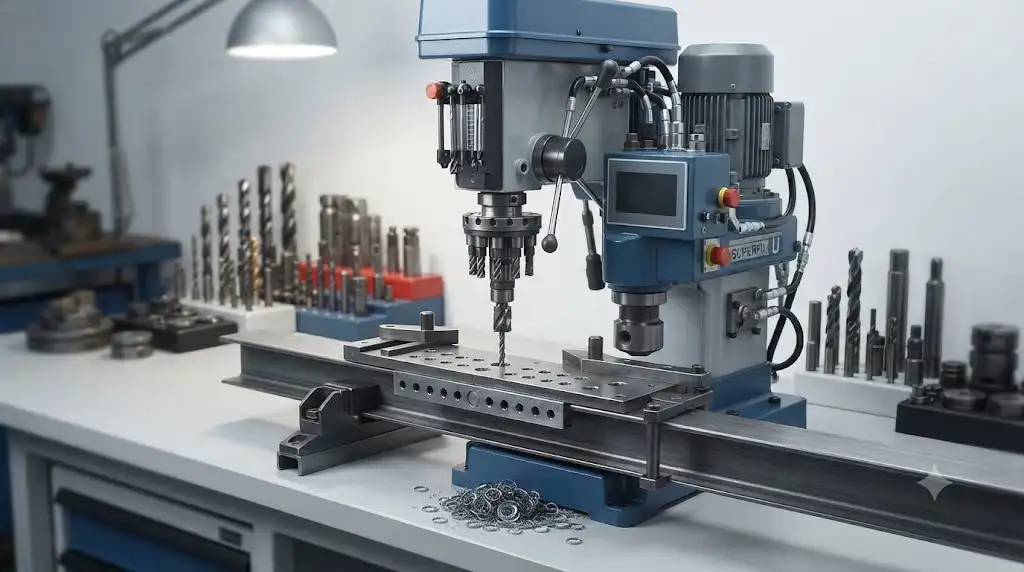

پانچ برای سوراخکاری سوپرفیکس یو
پانچ یکی از گزینههای مناسب برای سوراخکاری سریع پروفیلهای فلزی است. در این روش، سنبه و ماتریس با اعمال نیروی مناسب، بخش موردنظر فلز را جدا میکنند.
مزایای پانچ
سرعت بالا، تکرارپذیری مناسب و کاهش زمان عملیات از مهمترین مزایای پانچ هستند. در تولید سری، اپراتور میتواند قطعات را در موقعیت مشخص قرار دهد و سوراخها را با سرعت بیشتری ایجاد کند.
لبه سوراخ نیز در صورت انتخاب صحیح ابزار و رعایت ظرفیت دستگاه میتواند کیفیت مناسبی داشته باشد. این ویژگی برای قطعاتی که باید با پیچ و مهره مونتاژ شوند اهمیت زیادی دارد.

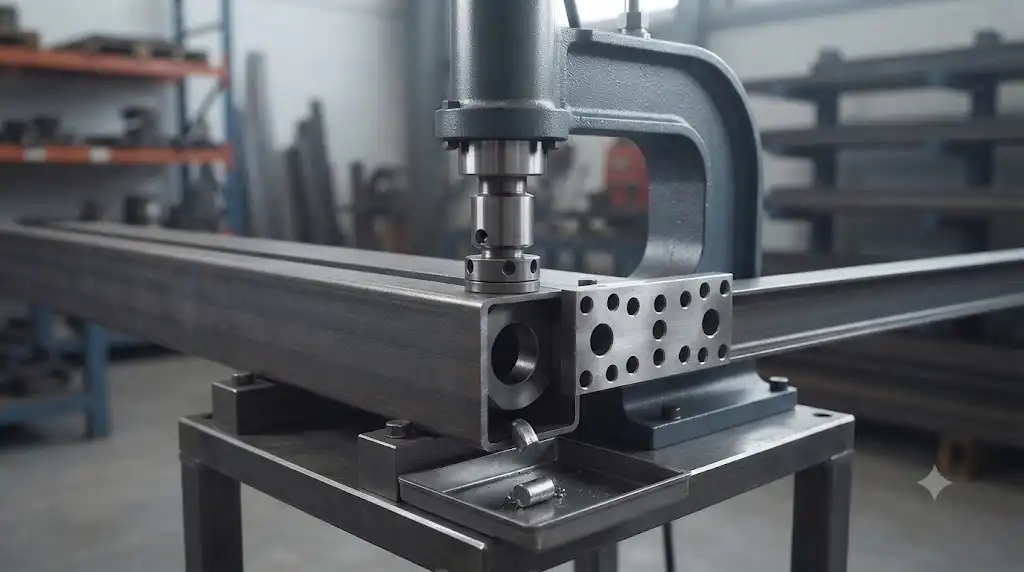

پانچ هیدرولیک
پانچ هیدرولیک برای کارگاههایی که با مقاطع فلزی متعدد و ضخامتهای مختلف سروکار دارند، گزینه قدرتمندی است. نیروی پانچ از طریق سیستم هیدرولیک تأمین میشود و میتوان ابزار را متناسب با قطر سوراخ و ضخامت قطعه انتخاب کرد.
مزیت اصلی این سیستم، توان مناسب و قابلیت استفاده برای عملیات پرتعداد است. با این حال، هزینه اولیه و نیاز به نگهداری سیستم هیدرولیک بیشتر از ابزارهای دستی خواهد بود.
پانچ دستی
برای ضخامتهای پایین و قطرهای محدود، پانچ دستی میتواند اقتصادی باشد. این گزینه برای تعداد کم قطعات مناسب است و به تجهیزات پیچیده نیاز ندارد.
اگر حجم کار افزایش پیدا کند، سرعت پایین و خستگی اپراتور باعث میشود استفاده از پانچ دستی از نظر اقتصادی جذابیت کمتری داشته باشد.

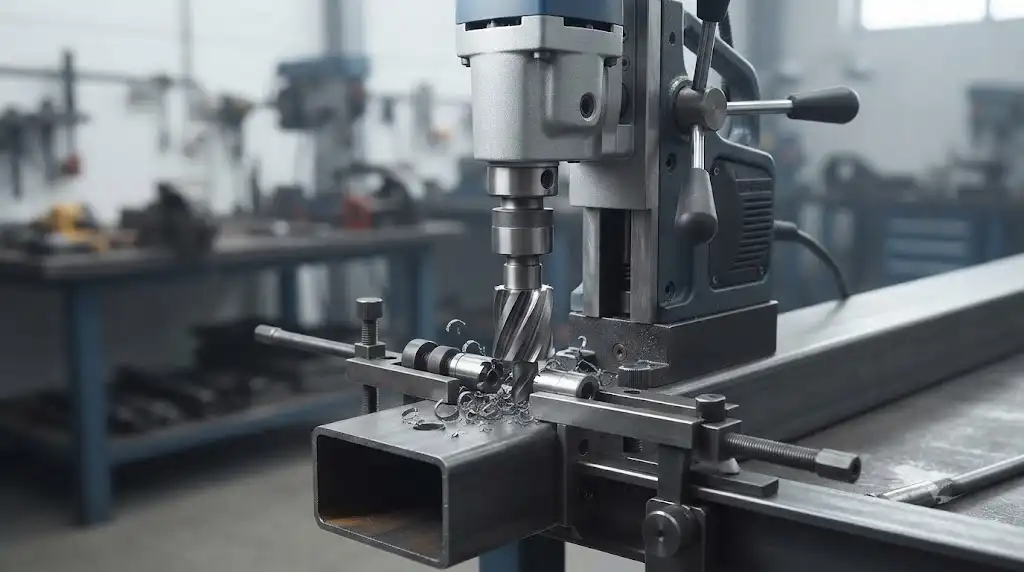

دریل؛ انتخاب انعطافپذیر برای کارگاه
دریل یکی از در دسترسترین ابزارها برای سوراخکاری پروفیل U است. انعطافپذیری این روش باعث میشود در تعمیرات، اصلاحات و پروژههایی که محل سوراخها از قبل ثابت نیست، کاربرد زیادی داشته باشد.
دریل دستی
دریل دستی برای کار در محل و قطعاتی که امکان انتقال به دستگاه ثابت ندارند، مناسب است. وزن دستگاه، توان موتور، کنترل سرعت و کیفیت سهنظام از معیارهای مهم انتخاب هستند.
با وجود این، دستی بودن عملیات احتمال خطای زاویهای را افزایش میدهد. اگر سوراخ باید کاملاً عمود بر سطح باشد، استفاده از راهنمای مته یا تجهیزات ثابتکننده میتواند نتیجه را بهتر کند.

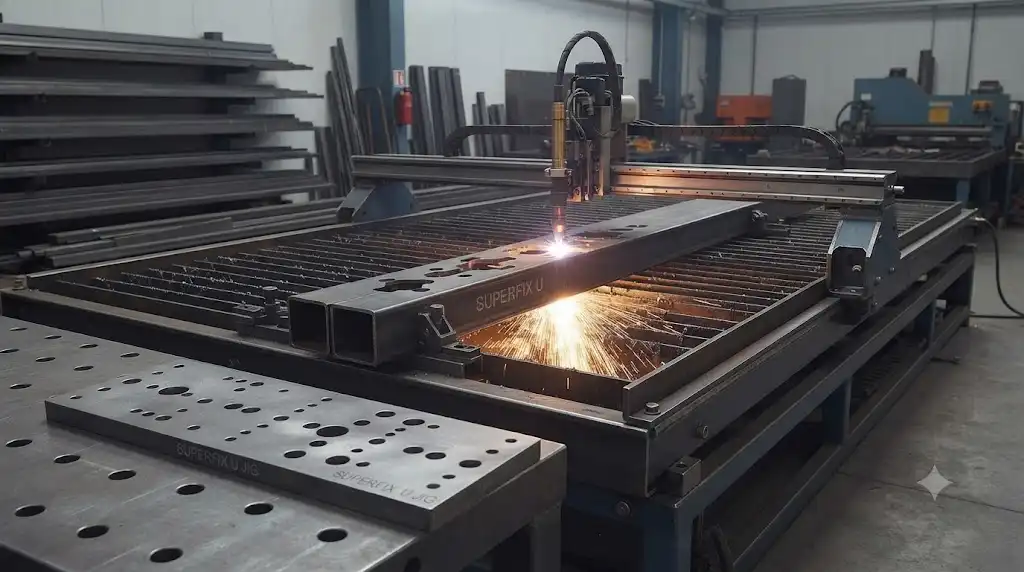

دریل ستونی
دریل ستونی برای محیط کارگاهی معمولاً انتخاب دقیقتری نسبت به دریل دستی است. قطعه روی میز دستگاه ثابت میشود و محور مته کنترلشدهتر حرکت میکند.
این ویژگی برای ایجاد سوراخهای عمودی و تکرارشونده اهمیت دارد. همچنین تنظیم ارتفاع میز و عمق سوراخ به اپراتور اجازه میدهد فرایند را با ثبات بیشتری تکرار کند.
انتخاب مته مناسب
کیفیت سوراخ تا حد زیادی به انتخاب مته وابسته است. برای پروفیلهای فولادی، مته HSS یکی از گزینههای متداول محسوب میشود؛ در شرایط خاص نیز میتوان از متههایی با پوشش یا جنس مناسبتر استفاده کرد.
مته کند، فشار بیشتری به قطعه وارد میکند و احتمال ایجاد حرارت، تغییر شکل لبه سوراخ و کاهش کیفیت سطح را بالا میبرد.
سرعت چرخش نیز باید با قطر مته و جنس قطعه هماهنگ باشد. بهطور کلی، متههای با قطر بیشتر به سرعت چرخش پایینتری نیاز دارند. استفاده از روانکار یا سیال مناسب نیز در بسیاری از عملیات فلزکاری به کاهش حرارت و افزایش عمر ابزار کمک میکند.

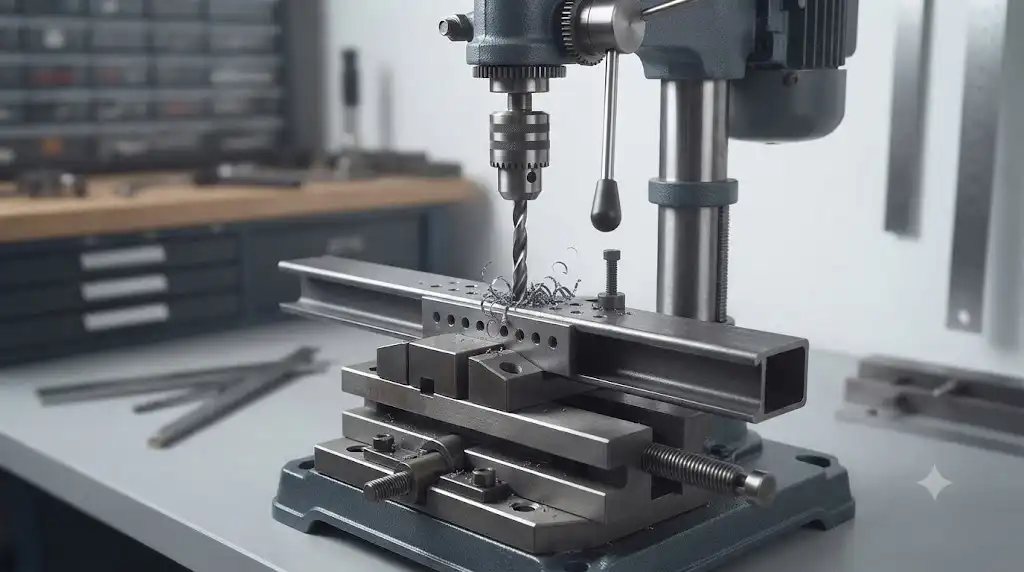

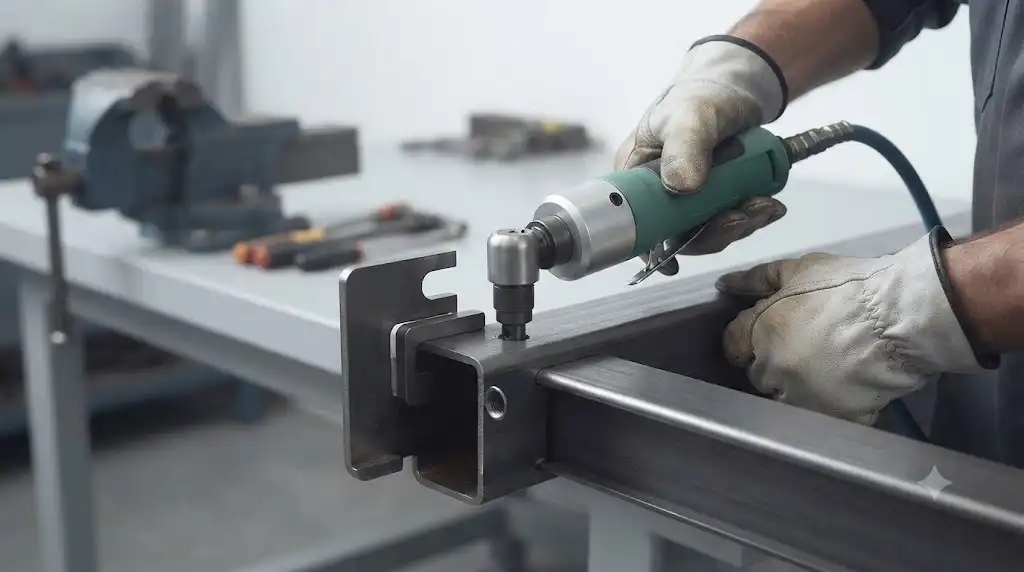

شابلون سوراخکاری چیست؟
شابلون یا Jig Template ابزاری است که محل سوراخها را نسبت به یک یا چند نقطه مرجع مشخص میکند. در تولید قطعات تکراری، این وسیله میتواند سرعت و دقت کار را به شکل محسوسی افزایش دهد.
یک شابلون مناسب باید از جنس و ضخامت کافی برخوردار باشد تا هنگام استفاده تغییر شکل ندهد. سوراخهای راهنما نیز باید دقیقاً مطابق نقشه تولید شوند.
شابلون فلزی
شابلون فولادی یا آلومینیومی برای استفاده پرتکرار گزینه مناسبی است. در صورت تولید تعداد زیاد قطعات، مقاومت شابلون در برابر سایش اهمیت پیدا میکند.
لبه سوراخهای راهنما نیز ممکن است در استفاده طولانیمدت دچار سایش شوند. برای کاربردهای صنعتی، استفاده از بوش راهنما میتواند عمر و دقت جیگ را افزایش دهد.
شابلون موقت
برای تعداد محدود قطعات میتوان از شابلون سادهتر استفاده کرد. هزینه ساخت چنین ابزاری کمتر است، اما باید پیش از استفاده از نظر ابعاد و موقعیت سوراخها کنترل شود.

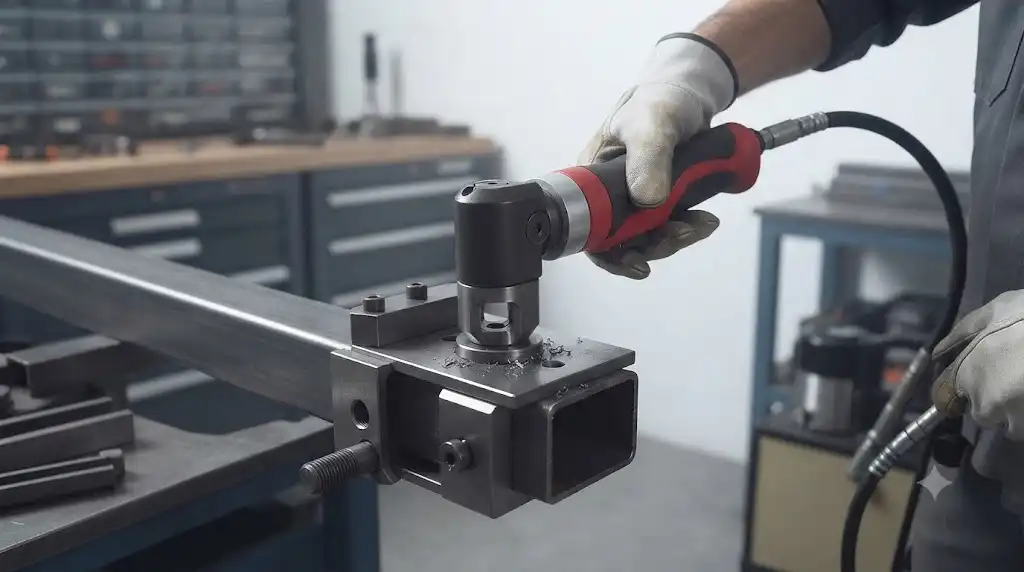

پانچ یا دریل؛ کدام بهتر است؟
| معیار | پانچ | دریل |
|---|---|---|
| سرعت تولید | بسیار بالا | متوسط |
| انعطافپذیری | متوسط | بالا |
| مناسب تولید انبوه | بسیار مناسب | محدودتر |
| هزینه اولیه | بالاتر | پایینتر |
| کیفیت تکرار سوراخ | بالا | وابسته به اپراتور |
| اصلاح سوراخ موجود | محدود | مناسب |
| کار در محل | محدود | بسیار مناسب |
برای تولید سری و تعداد زیاد، پانچ معمولاً برتری دارد. در مقابل، دریل زمانی ارزش بیشتری پیدا میکند که قطعه در محل نصب باشد یا محل سوراخ نیاز به اصلاح داشته باشد.
ترکیب ایدهآل پانچ، دریل و شابلون
گاهی بهترین پاسخ، انتخاب یک ابزار واحد نیست. ترکیب تجهیزات میتواند نتیجه اقتصادیتری ایجاد کند.
برای نمونه، تولیدکننده میتواند سوراخهای اصلی و پرتعداد را با پانچ ایجاد کند و برای اصلاحات جزئی از دریل استفاده نماید. شابلون نیز بهعنوان ابزار کنترل جانمایی در هر دو فرایند کاربرد خواهد داشت.
این روش بهخصوص برای پروژههایی مناسب است که بخشی از قطعات در کارگاه تولید و بخشی در محل نصب اصلاح میشوند.
مراحل استاندارد سوراخکاری سوپرفیکس یو
مرحله اول: بررسی نقشه
پیش از شروع، قطر سوراخ، فاصله از لبه، فاصله بین سوراخها و موقعیت محور باید از روی نقشه مشخص شود.
هرگونه ابهام در نقشه بهتر است قبل از تولید انبوه رفع شود. اندازهگیری چشمی یا تخمینی برای قطعاتی که باید با یکدیگر مونتاژ شوند، روش مناسبی نیست.
مرحله دوم: ساخت یا تنظیم شابلون
نقاط مرجع را روی شابلون مشخص کنید. سپس ابعاد آن را با نقشه تطبیق دهید.
اگر قطعه دارای طول زیاد است، بهتر است شابلون از یک مرجع ثابت استفاده کند تا خطای تجمعی ایجاد نشود.
مرحله سوم: تثبیت قطعه
پروفیل باید پیش از سوراخکاری کاملاً ثابت شود. حرکت قطعه در لحظه ورود مته یا پانچ میتواند موقعیت سوراخ را تغییر دهد.
گیره، فیکسچر یا میز مناسب باید متناسب با هندسه پروفیل انتخاب شود.
مرحله چهارم: ایجاد سوراخ
در روش پانچ، سنبه و ماتریس باید هممحور باشند. استفاده از ابزار فرسوده میتواند باعث بدشکل شدن سوراخ یا افزایش پلیسه شود.
هنگام استفاده از دریل، مته باید بهصورت کنترلشده وارد قطعه شود. فشار بیش از حد یا سرعت نامناسب ممکن است باعث سوختن مته یا ایجاد لبه نامطلوب شود.
مرحله پنجم: کنترل کیفیت
پس از سوراخکاری، قطر، موقعیت، پلیسه و تغییر شکل اطراف سوراخ بررسی شود. در تولید انبوه، نمونهبرداری دورهای میتواند انحراف فرایند را سریعتر مشخص کند.
خطاهای رایج در سوراخکاری
اندازهگیری مجدد برای هر قطعه
علامتگذاری دستی تکتک قطعات، احتمال خطای انسانی را افزایش میدهد. استفاده از شابلون برای قطعات تکراری راهکار مطمئنتری است.
استفاده از مته کند
مته فرسوده حرارت و نیروی بیشتری ایجاد میکند. نتیجه ممکن است کاهش کیفیت سوراخ و افزایش زمان عملیات باشد.
بیتوجهی به فاصله سوراخ از لبه
نزدیک بودن بیش از حد سوراخ به لبه میتواند روی مقاومت اتصال اثر بگذارد. فاصله مجاز باید از نقشه سازهای و مشخصات اتصال استخراج شود.
عدم کنترل پلیسه
پلیسههای بزرگ میتوانند هنگام مونتاژ مشکل ایجاد کنند یا باعث تماس نامناسب قطعات شوند. عملیات پلیسهگیری باید در صورت نیاز در دستورالعمل تولید تعریف شود.
انتخاب ابزار بدون توجه به ضخامت
پانچ یا متهای که برای ضخامت قطعه مناسب نیست، میتواند کیفیت سوراخ و عمر ابزار را کاهش دهد.
پنج راهکار کاربردی برای افزایش دقت
۱. برای تولید انبوه از پانچ استفاده کنید. کاهش زمان هر سوراخ در تعداد بالا، تأثیر مستقیم بر هزینه تولید دارد.
۲. شابلون را بر اساس یک مرجع ثابت طراحی کنید. این روش از جمع شدن خطا در طول قطعه جلوگیری میکند.
۳. برای سوراخهای کارگاهی از دریل ستونی استفاده کنید. ثابت بودن محور دستگاه دقت بیشتری نسبت به سوراخکاری کاملاً دستی ایجاد میکند.
۴. ابزار را بهصورت دورهای کنترل کنید. وضعیت سنبه، ماتریس، مته و شابلون باید بخشی از برنامه کنترل کیفیت باشد.
۵. نمونه اولیه تولید کنید. پیش از سوراخکاری تعداد زیاد، چند قطعه آزمایشی را مونتاژ و اندازهگیری کنید تا خطای طراحی پیش از تولید انبوه مشخص شود.
سناریوی اجرایی
فرض کنید یک کارگاه باید چند صد قطعه سوپرفیکس یو را برای نصب یک سازه فلزی آماده کند. نقشه، سوراخهای متعدد با قطر یکسان و فاصله مشخص از لبه را تعیین کرده است.
در چنین شرایطی، علامتگذاری دستی هر قطعه زمان زیادی میگیرد. راهکار مناسب، ساخت یک شابلون فلزی و استفاده از پانچ متناسب با ضخامت پروفیل است.
پس از تولید چند قطعه نمونه، سوراخها با گیج یا ابزار اندازهگیری کنترل میشوند. اگر نمونهها با قطعات اتصال کاملاً منطبق باشند، تولید سری آغاز خواهد شد.
چنانچه در محل نصب یک یا دو سوراخ نیاز به اصلاح داشته باشند، دریل صنعتی میتواند بدون تغییر فرایند اصلی وارد عملیات شود. این ترکیب باعث میشود سرعت تولید بالا باقی بماند و انعطاف لازم برای اصلاحات نیز وجود داشته باشد.
نکات ایمنی هنگام سوراخکاری
پروفیل باید پیش از عملیات بهدرستی مهار شود. نگه داشتن قطعه با دست در هنگام پانچ یا سوراخکاری میتواند خطرناک باشد.
استفاده از عینک ایمنی، کفش مناسب، محافظ گوش در محیطهای پرصدا و تجهیزات حفاظت فردی متناسب با فرایند ضروری است. پلیسههای فلزی نیز نباید بدون ابزار مناسب با دست جمع شوند.
دستگاه پانچ باید دارای حفاظ و تجهیزات ایمنی متناسب با نوع دستگاه باشد. همچنین اپراتور باید روش صحیح تنظیم، تعویض ابزار و توقف اضطراری را بداند.
سوالات متداول
بهترین دستگاه برای سوراخکاری سوپرفیکس یو چیست؟
اگر تعداد قطعات زیاد باشد، پانچ هیدرولیک یا مکانیکی متناسب با ضخامت پروفیل گزینه مناسبی است. برای تعداد محدود، دریل صنعتی یا ستونی انعطاف بیشتری دارد.
آیا دریل دستی برای سوپرفیکس یو مناسب است؟
بله، بهخصوص برای سوراخکاری در محل، تعمیرات و اصلاحات. با این حال، برای تولید پرتعداد و سوراخهای کاملاً تکراری، پانچ یا دریل ستونی معمولاً دقت و سرعت بهتری ارائه میدهد.
شابلون سوراخکاری چه کاربردی دارد؟
شابلون محل سوراخ را نسبت به نقاط مرجع ثابت میکند و باعث میشود سوراخها در قطعات متعدد با موقعیت تقریباً یکسان ایجاد شوند.
برای سوراخکاری پروفیل فلزی چه متهای مناسب است؟
برای بسیاری از پروفیلهای فولادی، مته HSS گزینه متداولی است. قطر مته، جنس دقیق پروفیل، ضخامت و شرایط کار باید هنگام انتخاب نهایی در نظر گرفته شوند.
پانچ بهتر است یا دریل؟
برای تیراژ بالا پانچ معمولاً سریعتر و یکنواختتر است. دریل برای انعطافپذیری، اصلاحات و عملیات در محل مزیت بیشتری دارد.
آیا میتوان برای همه ضخامتها از یک پانچ استفاده کرد؟
خیر. ظرفیت دستگاه، قطر سوراخ، جنس و ضخامت پروفیل باید با ابزار پانچ مطابقت داشته باشد. انتخاب تجهیزات خارج از ظرفیت میتواند باعث آسیب دستگاه یا قطعه شود.
چگونه خطای سوراخکاری را کاهش دهیم؟
استفاده از شابلون یا جیگ، تثبیت مناسب قطعه، کنترل ابزار و بررسی نمونه اولیه از مؤثرترین روشها هستند. اندازهگیری دورهای نیز برای تولید انبوه ضروری است.
آیا پلیسهگیری بعد از سوراخکاری ضروری است؟
در بسیاری از اتصالات، حذف پلیسههای مزاحم باعث مونتاژ بهتر و کاهش خطر آسیب به اپراتور میشود. میزان و روش پلیسهگیری باید بر اساس نوع قطعه و الزامات اتصال تعیین شود.
جمعبندی
انتخاب بهترین دستگاه پانچ، دریل و شابلون برای ایجاد سوراخ در سوپرفیکس یو باید بر اساس ضخامت پروفیل، قطر سوراخ، تعداد قطعات، دقت موردنیاز و شرایط اجرای کار انجام شود. پانچ برای تولید انبوه و سوراخکاری تکراری، دریل برای عملیات انعطافپذیر و شابلون برای حفظ موقعیت دقیق سوراخها، سه ابزار مکمل محسوب میشوند.
اگر هدف تولید سریع و یکنواخت باشد، ترکیب پانچ و شابلون معمولاً انتخاب مناسبی است. برای کارهای کارگاهی و اصلاحات نیز دریل ستونی یا دریل صنعتی میتواند پاسخگوی نیاز باشد.
در نهایت، کیفیت سوراخکاری فقط به قدرت دستگاه وابسته نیست؛ طراحی صحیح شابلون، انتخاب مته یا پانچ مناسب، تثبیت قطعه، کنترل ابعادی و رعایت الزامات ایمنی، مجموعه عواملی هستند که کیفیت نهایی اتصال سازه فلزی را تعیین میکنند.
