مقدمه
پایداری سیستمهای تأسیساتی وابستگی مستقیمی به نحوه توزیع بار و فاصلهگذاری صحیح بین اجزای نگهدارنده دارد. در سازههای مکانیکی و تأسیساتی، یو چنلها و آویزها نقش اصلی در انتقال بار لولهها، سینی کابل و کانالهای تهویه را بر عهده دارند. هرگونه خطا در تعیین فاصله استاندارد بین این اجزا میتواند منجر به خیز بیش از حد، لرزش، شکست اتصالات یا حتی ریزش کامل مسیر تأسیساتی شود.
اهمیت این موضوع زمانی بیشتر میشود که با پروژههای بزرگ صنعتی یا ساختمانهای چندطبقه مواجه باشیم. در چنین شرایطی، بارهای مرده و زنده بهصورت ترکیبی عمل کرده و نیاز به محاسبات دقیق مهندسی دارند. انتخاب فاصله مناسب نهتنها ایمنی را افزایش میدهد، بلکه هزینه اجرای پروژه را نیز بهینه میکند.
در ادامه، اصول فنی، استانداردها، جداول محاسباتی و خطاهای رایج در تعیین فاصله بین یو چنلها و آویزها بهصورت تخصصی بررسی خواهد شد.

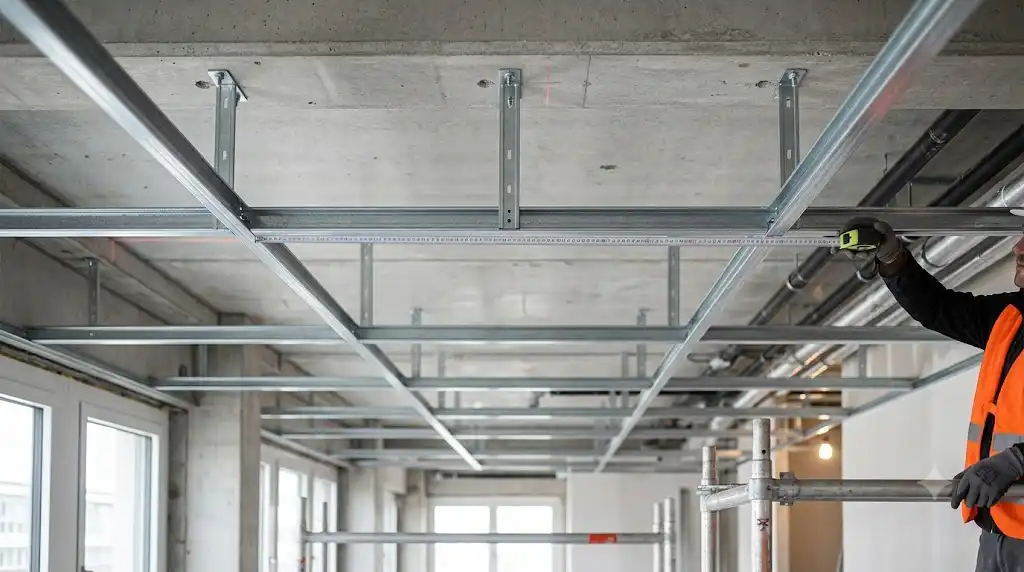

یو چنل و آویز چیست و چه نقشی در سازه دارند؟
یو چنلها پروفیلهای فلزی U شکل هستند که بهعنوان ریل اصلی در سیستمهای ساپورت تأسیساتی استفاده میشوند. آویزها نیز المانهایی هستند که وظیفه انتقال بار از سقف یا دیوار به این ریلها را دارند.
ترکیب این دو عنصر، یک شبکه نگهدارنده پایدار ایجاد میکند که وظیفه تحمل وزن لولهها، کابلها و کانالها را بر عهده دارد.
وظایف اصلی سیستم یو چنل و آویز
- انتقال بارهای تأسیساتی به سازه اصلی
- جلوگیری از خیز بیش از حد مسیرها
- حفظ تراز و راستای تجهیزات
- کاهش ارتعاشات سیستم
- افزایش ایمنی نصب
فاصله استاندارد بین یو چنلها و آویزها به نوع بار، وزن تأسیسات و طول دهانه بستگی دارد. بهطور معمول در پروژههای ساختمانی، فاصله آویزها بین ۱.۵ تا ۳ متر و فاصله ساپورتهای یو چنل بر اساس جدول بارگذاری و نوع پروفیل تعیین میشود تا از خیز و شکست سازه جلوگیری شود.
اهمیت تعیین فاصله استاندارد
تعیین فاصله صحیح بین آویزها و یو چنلها یکی از مهمترین مراحل طراحی سیستم ساپورت است.
فاصله بیش از حد مجاز باعث افزایش خیز و تنش در سازه میشود، در حالی که فاصله کمتر از حد استاندارد میتواند هزینههای اجرایی را افزایش دهد.
در واقع هدف اصلی، ایجاد تعادل میان ایمنی، عملکرد و اقتصاد پروژه است.
عوامل مؤثر در تعیین فاصله استاندارد
وزن تأسیسات
هرچه وزن لولهها، کابلها یا کانالها بیشتر باشد، فاصله بین ساپورتها باید کاهش یابد.
نوع متریال
یو چنلهای سنگینتر امکان تحمل بار بیشتری دارند و میتوانند فاصله بیشتری را پوشش دهند.
شرایط محیطی
در مناطق لرزهخیز یا بادخیز، فاصله آویزها باید کاهش یابد.
نوع سیستم (سقفی یا دیواری)
سیستمهای دیواری معمولاً نیاز به فواصل متفاوتی نسبت به سقف دارند.
طول دهانه
دهانههای بلندتر نیازمند ساپورتهای بیشتر هستند.

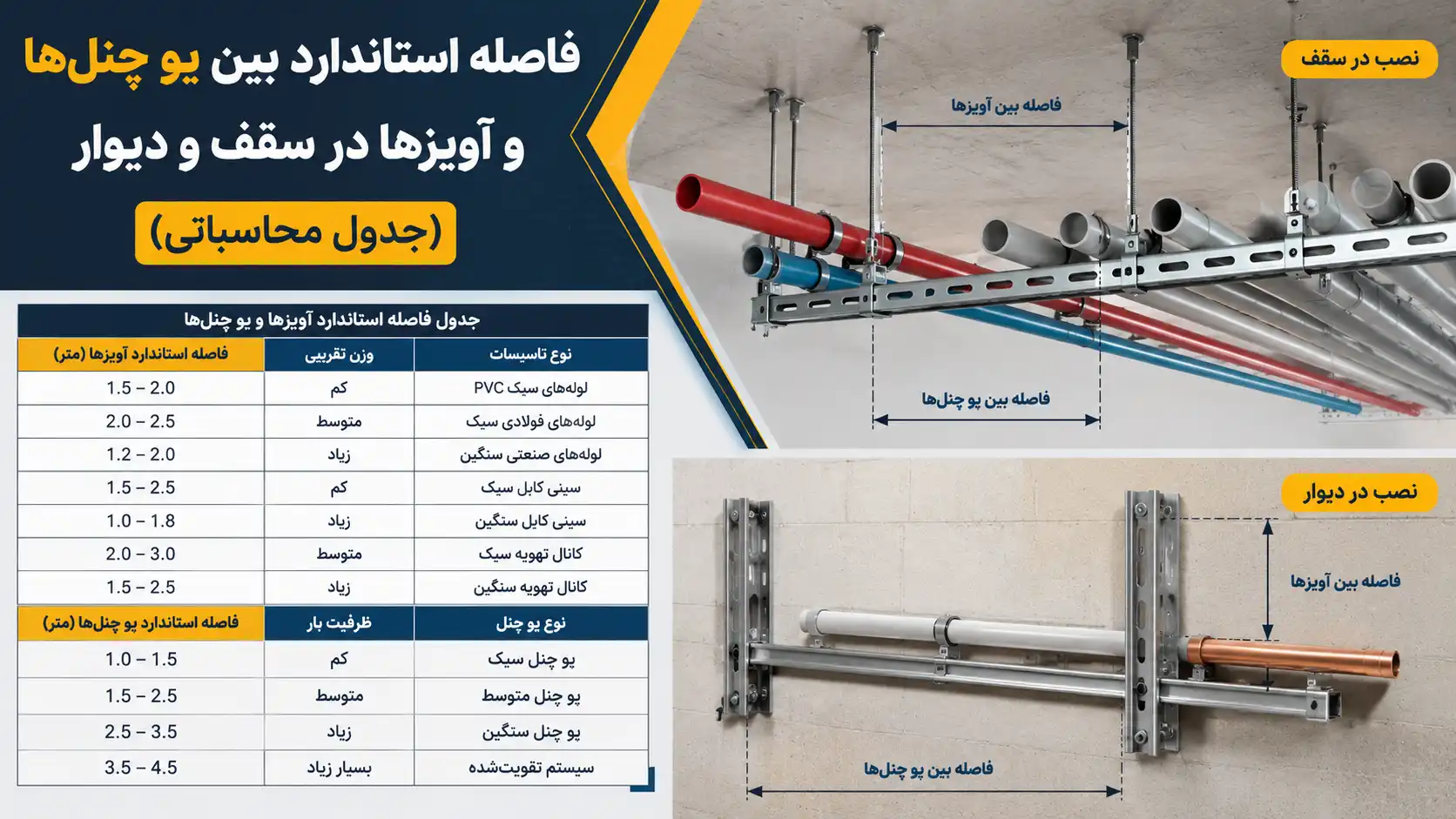

جدول محاسباتی فاصله استاندارد آویزها
| نوع تأسیسات | وزن تقریبی | فاصله آویز (متر) |
|---|---|---|
| لولههای سبک PVC | کم | 1.5 تا 2.0 |
| لولههای فولادی سبک | متوسط | 2.0 تا 2.5 |
| لولههای صنعتی سنگین | زیاد | 1.2 تا 2.0 |
| سینی کابل سبک | کم | 1.5 تا 2.5 |
| سینی کابل سنگین | زیاد | 1.0 تا 1.8 |
| کانال تهویه سبک | متوسط | 2.0 تا 3.0 |
| کانال تهویه سنگین | زیاد | 1.5 تا 2.5 |
جدول فاصله استاندارد یو چنلها
| نوع پروفیل یو چنل | ظرفیت بار | فاصله پیشنهادی (متر) |
|---|---|---|
| یو چنل سبک | کم | 1.0 تا 1.5 |
| یو چنل متوسط | متوسط | 1.5 تا 2.5 |
| یو چنل سنگین | زیاد | 2.5 تا 3.5 |
| سیستم تقویتشده | بسیار زیاد | 3.5 تا 4.5 |
روش محاسبه فاصله استاندارد در پروژههای اجرایی
محاسبه فاصله تنها به جدولها محدود نمیشود و باید بر اساس شرایط واقعی پروژه انجام شود.
مرحله اول: تعیین بار کل سیستم
ابتدا وزن کل تأسیسات در هر متر محاسبه میشود.
مرحله دوم: انتخاب نوع یو چنل
بر اساس ظرفیت بار، پروفیل مناسب انتخاب میشود.
مرحله سوم: بررسی خیز مجاز
حداکثر خیز مجاز معمولاً بین 1/200 تا 1/300 طول دهانه در نظر گرفته میشود.

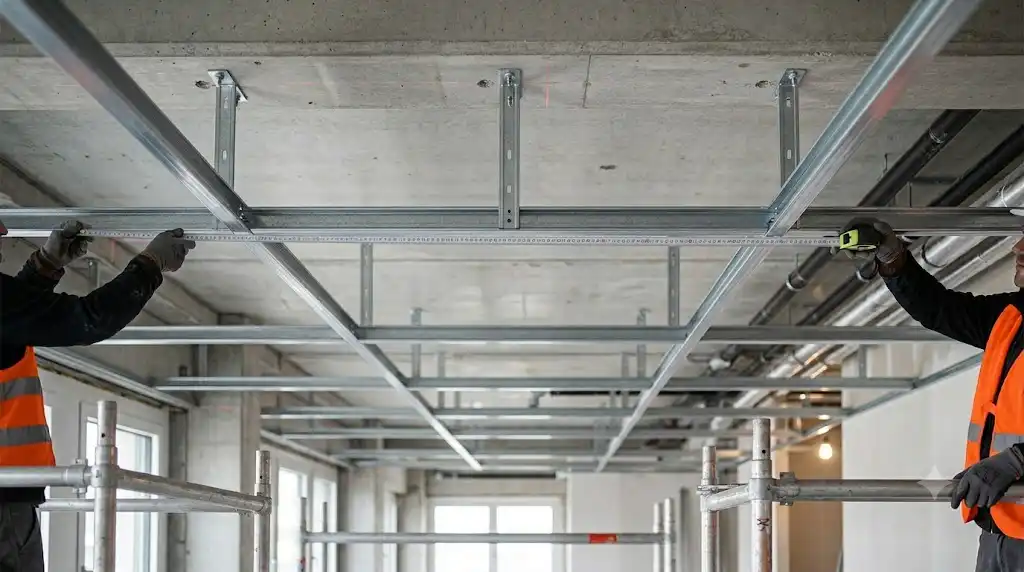

مرحله چهارم: تعیین فاصله آویزها
با توجه به بار و خیز مجاز، فاصله نهایی مشخص میشود.
مرحله پنجم: کنترل ایمنی
در نهایت سیستم از نظر لرزش و پایداری بررسی میشود.

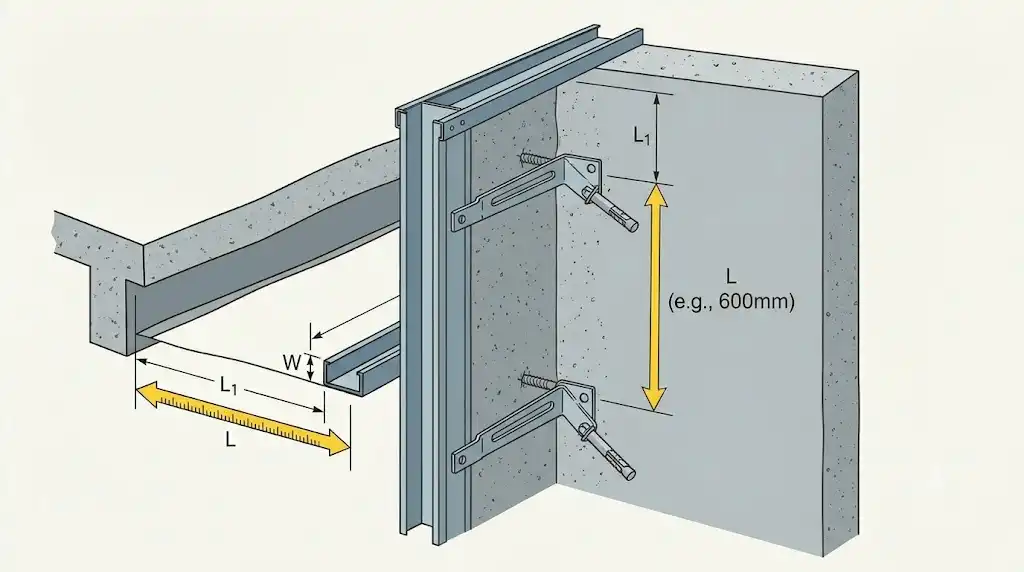

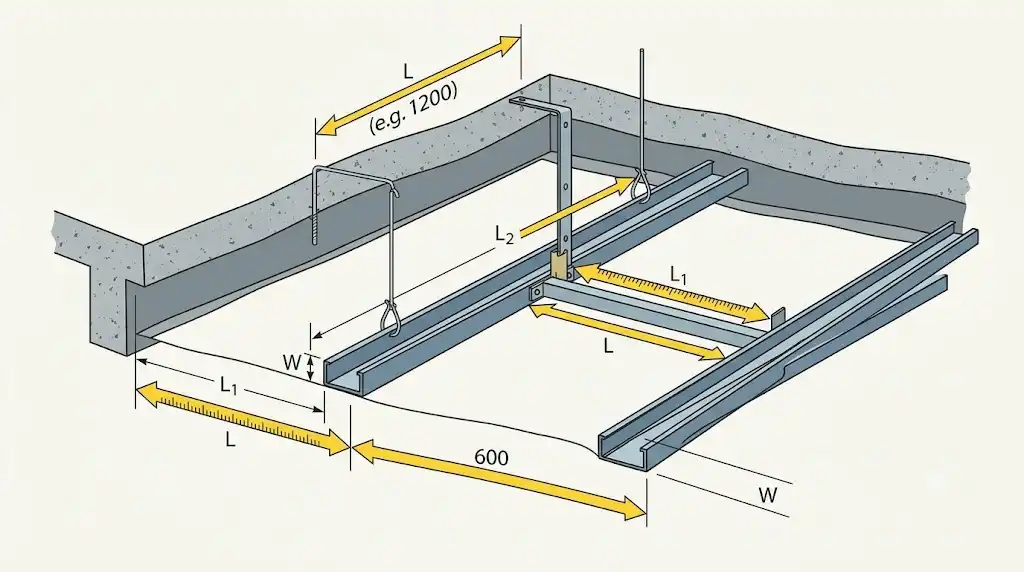

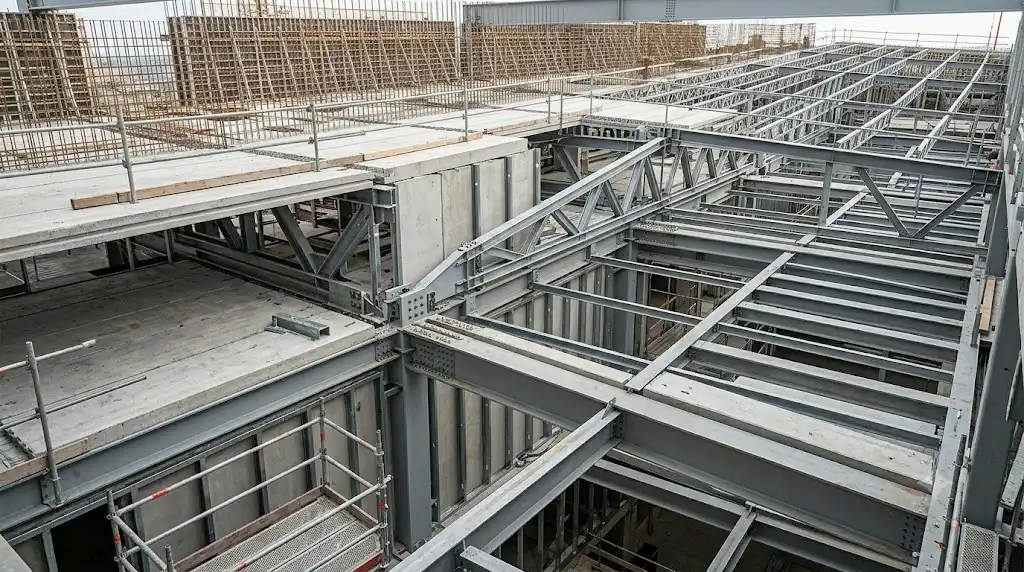

تفاوت فاصله در سقف و دیوار
در سیستمهای سقفی، آویزها نقش اصلی در تحمل وزن دارند، در حالی که در دیوارها بار بیشتر بهصورت برشی منتقل میشود.
سقف
- نیاز به آویزهای بیشتر
- حساسیت بالا به خیز
- تأثیر مستقیم بار ثقلی
دیوار
- تمرکز بر مقاومت برشی
- فاصله بیشتر نسبت به سقف
- نقش بیشتر رولبولتها و انکرها
خطاهای رایج در تعیین فاصله یو چنل و آویز
افزایش بیش از حد فاصله
این خطا باعث افزایش خیز و کاهش ایمنی سیستم میشود.
عدم توجه به وزن واقعی
استفاده از مقادیر تقریبی بهجای محاسبه دقیق یکی از اشتباهات رایج است.
نادیده گرفتن شرایط محیطی
در مناطق لرزهای یا صنعتی، فاصله باید محافظهکارانهتر انتخاب شود.
استفاده از جدولهای غیر استاندارد
برخی منابع غیر فنی اطلاعات نادرست ارائه میدهند.
عدم هماهنگی بین طراح و مجری
عدم ارتباط صحیح بین طراحی و اجرا باعث خطا در فاصلهگذاری میشود.
۵ راهکار برای تعیین فاصله استاندارد دقیق
۱. استفاده از محاسبات مهندسی
طراحی باید بر اساس بار واقعی انجام شود.
۲. رعایت استانداردهای معتبر
استفاده از استانداردهای بینالمللی و ملی ضروری است.
۳. انتخاب صحیح یو چنل
ظرفیت پروفیل باید با بار همخوانی داشته باشد.
۴. انجام کنترل خیز
بررسی تغییر شکل در دهانههای مختلف الزامی است.
۵. اجرای نظارت مستمر
کنترل در حین اجرا از بروز خطا جلوگیری میکند.
مثال اجرایی واقعی
در یک پروژه بیمارستانی، مسیر سینی کابل به طول ۴۰ متر طراحی شده بود. در طراحی اولیه فاصله آویزها ۳ متر در نظر گرفته شده بود.
پس از بررسی بار واقعی کابلها مشخص شد که وزن سیستم بیشتر از مقدار پیشبینیشده است. در نتیجه فاصله آویزها به ۲ متر کاهش یافت و یو چنل تقویتشده جایگزین شد.
این اصلاح باعث شد خیز مسیر به حد مجاز برسد و از آسیب احتمالی به کابلها جلوگیری شود.
تأثیر فاصله استاندارد بر هزینه پروژه
انتخاب صحیح فاصله میتواند تأثیر مستقیم بر هزینهها داشته باشد.
کاهش هزینهها
- کاهش تعداد آویزها در صورت طراحی صحیح
- کاهش مصرف متریال
- افزایش سرعت نصب
افزایش هزینهها در صورت خطا
- دوبارهکاری
- تقویت سازه
- افزایش نیروی انسانی
استانداردهای مهم در طراحی فاصله
طراحی حرفهای باید مطابق ضوابط زیر انجام شود:
- استانداردهای تأسیسات مکانیکی
- آییننامههای بارگذاری سازهای
- دستورالعمل سازندگان یو چنل
- الزامات ایمنی کارگاهی
جمعبندی
فاصله استاندارد بین یو چنلها و آویزها یکی از عوامل کلیدی در طراحی و اجرای سیستمهای تأسیساتی است. این فاصله باید بر اساس وزن واقعی، نوع تأسیسات، شرایط محیطی و ظرفیت پروفیل تعیین شود.
استفاده از جداول محاسباتی، رعایت استانداردها و انجام محاسبات مهندسی میتواند از بروز مشکلاتی مانند خیز بیش از حد، شکست اتصالات و کاهش ایمنی جلوگیری کند. طراحی اصولی نهتنها ایمنی پروژه را افزایش میدهد، بلکه باعث بهینهسازی هزینهها نیز خواهد شد.
سوالات متداول
فاصله استاندارد آویزها چقدر است؟
بین ۱.۵ تا ۳ متر بسته به نوع بار و شرایط پروژه.
آیا نوع یو چنل روی فاصله تأثیر دارد؟
بله، ظرفیت پروفیل مستقیماً بر فاصله قابل تحمل اثر میگذارد.
در سقف فاصله کمتر است یا دیوار؟
در سقف معمولاً فاصله کمتر است به دلیل بار ثقلی بیشتر.
آیا میتوان فاصله را بیشتر از استاندارد گرفت؟
در صورت انجام محاسبات مهندسی دقیق، بله اما باید کنترل خیز انجام شود.
مهمترین عامل تعیین فاصله چیست؟
وزن تأسیسات مهمترین عامل در تعیین فاصله است.
آیا استاندارد واحدی برای همه پروژهها وجود دارد؟
خیر، فاصله باید بر اساس شرایط هر پروژه محاسبه شود.
نقش خیز در تعیین فاصله چیست؟
خیز بیش از حد میتواند عملکرد سیستم را مختل کند.
آیا استفاده از یو چنل سنگین فاصله را افزایش میدهد؟
بله، در صورت افزایش ظرفیت پروفیل میتوان فاصله بیشتری در نظر گرفت.
