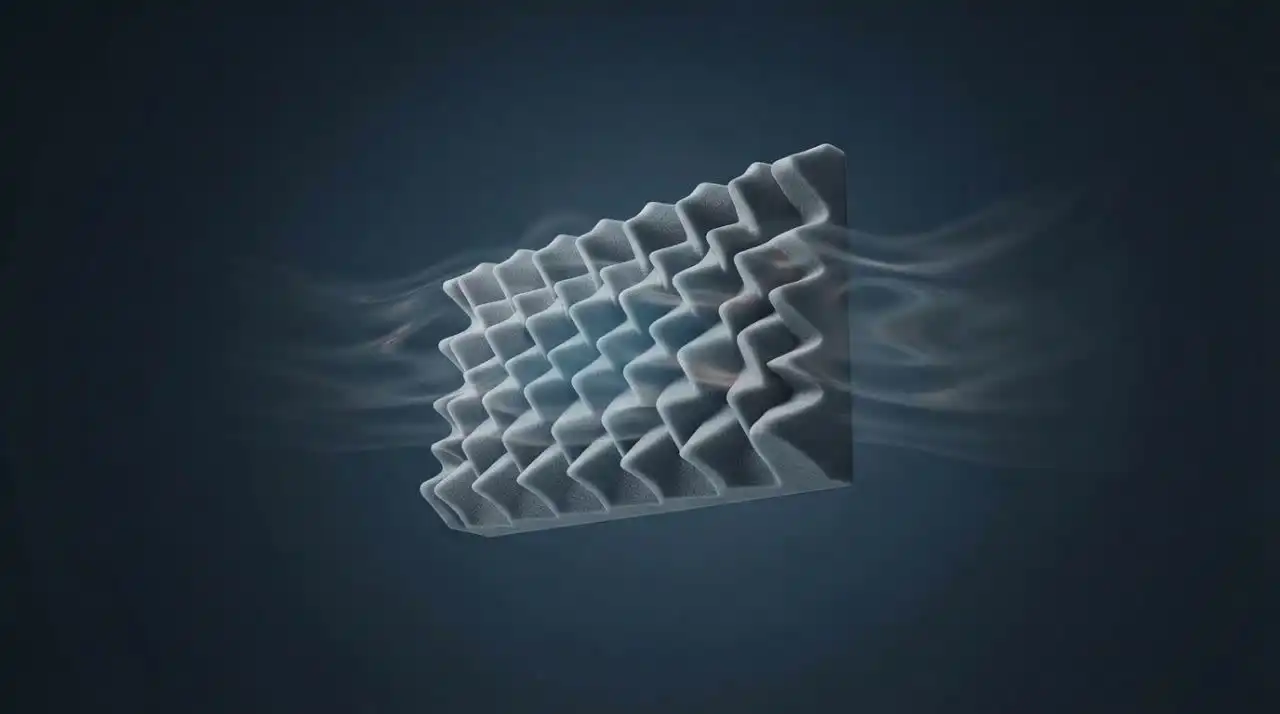

مقاومت حرارتی (R-Value) فوم شانه تخم‌مرغی چقدر است؟

مقاومت حرارتی فوم شانه تخم‌مرغی به‌جای یک عدد ثابت، به جنس فوم، دانسیته، ضخامت، دمای کار و کیفیت ساخت آن وابسته است. اگر منظور از فوم شانه تخم‌مرغی، محصول ساخته‌شده از پلی‌استایرن منبسط‌شده یا EPS باشد، منابع فنی برای EPS معمولاً محدوده‌ای حدود R-3 تا R-4 به ازای هر اینچ ضخامت را گزارش می‌کنند؛ محصولات متراکم‌تر می‌توانند به مقادیر بالاتری برسند.

بنابراین نمی‌توان بدون داشتن مشخصات فنی محصول گفت هر فوم شانه تخم‌مرغی دقیقاً چه R-Value دارد. برای محاسبه مقاومت حرارتی واقعی باید ضخامت و مشخصات حرارتی همان محصول را در نظر گرفت.

اهمیت این موضوع زمانی بیشتر می‌شود که فوم شانه تخم‌مرغی برای عایق‌کاری کف، سقف، دیوار، زیرسازی یا سیستم گرمایش از کف انتخاب شود. دانستن R-Value کمک می‌کند مقدار عایق موردنیاز، عملکرد حرارتی و تفاوت میان محصولات مختلف را دقیق‌تر ارزیابی کنیم.

Featured Snippet: R-Value فوم شانه تخم‌مرغی چقدر است؟

اگر فوم شانه تخم‌مرغی از نوع EPS باشد، مقاومت حرارتی آن معمولاً حدود R-3 تا R-4 به ازای هر اینچ است. داده‌های فنی نشان می‌دهند R-Value با دانسیته EPS تغییر می‌کند و نمونه‌های مختلف می‌توانند حدود R-3.2 تا R-4.4 در هر اینچ داشته باشند.

به زبان متریک، این محدوده تقریباً معادل 0.56 تا 0.77 مترمربع کلوین بر وات به ازای هر اینچ است. مقدار دقیق محصول باید از برگه مشخصات فنی یا آزمون معتبر سازنده استخراج شود.

R-Value چیست و چه چیزی را اندازه می‌گیرد؟

R-Value یا مقاومت حرارتی، توانایی یک ماده برای مقابله با انتقال حرارت را نشان می‌دهد. هرچه مقدار R بیشتر باشد، ماده در برابر عبور گرما مقاومت بیشتری ایجاد می‌کند.

مقاومت حرارتی با ضخامت عایق ارتباط مستقیم دارد. به همین دلیل یک فوم مشخص با افزایش ضخامت، R-Value بیشتری ایجاد می‌کند.

در سیستم‌های ساختمانی، R-Value فقط به یک لایه محدود نمی‌شود. سقف، کف، دیوار، لایه هوا، پوشش نهایی و سایر مصالح، هرکدام مقاومت حرارتی خود را دارند و مجموعه آن‌ها عملکرد حرارتی کل سیستم را شکل می‌دهد.

تفاوت R-Value و ضریب هدایت حرارتی

ضریب هدایت حرارتی یا Thermal Conductivity با نماد λ یا k نشان می‌دهد یک ماده با چه میزان سهولت گرما را منتقل می‌کند. مقدار کمتر این ضریب معمولاً به معنای عملکرد عایق‌کاری بهتر است.

R-Value رابطه معکوس با هدایت حرارتی دارد و ضخامت نیز در آن نقش دارد. به‌صورت ساده می‌توان نوشت:

R = L / λ

در این رابطه، L ضخامت ماده و λ ضریب هدایت حرارتی آن است.

برای همین، مقایسه دو فوم فقط با عدد ضریب هدایت حرارتی کافی نیست. باید ضخامت واقعی هر محصول نیز مشخص باشد.

فوم شانه تخم‌مرغی از چه جنسی است؟

اصطلاح فوم شانه تخم‌مرغی به شکل هندسی محصول اشاره می‌کند و به‌تنهایی جنس ماده را مشخص نمی‌کند. برخی محصولات با ساختار شانه‌ای از EPS یا سایر فوم‌های پلیمری تولید می‌شوند.

اگر محصول موردنظر از Expanded Polystyrene یا EPS ساخته شده باشد، می‌توان از داده‌های فنی EPS برای تخمین اولیه مقاومت حرارتی استفاده کرد. استاندارد ASTM C578 نیز مشخصات فنی عایق‌های پلی‌استایرن سلولی سخت، شامل EPS و XPS، را پوشش می‌دهد. نسخه فعال این استاندارد ASTM C578-23 است.

بنابراین هنگام خرید فوم شانه تخم‌مرغی، صرفاً به عنوان محصول توجه نکنید. جنس، دانسیته، ضخامت و مقدار هدایت حرارتی باید روی مشخصات فنی مشخص باشند.

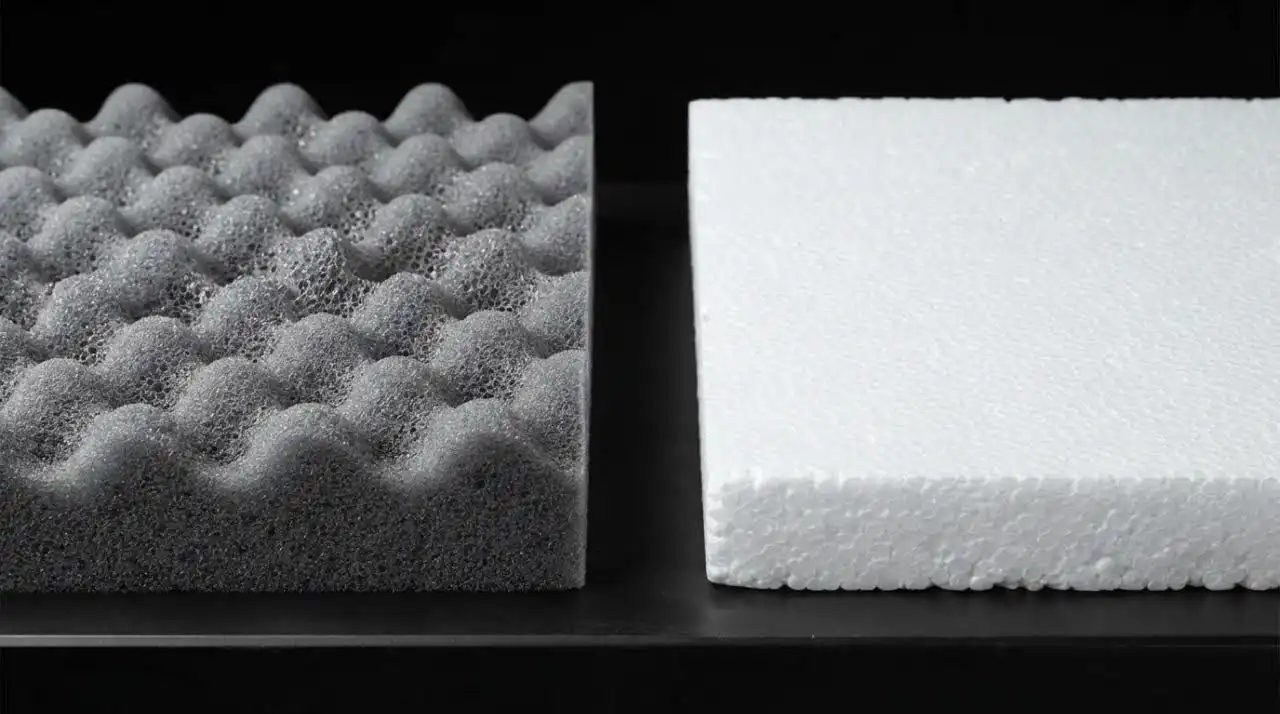

R-Value فوم EPS بر اساس دانسیته

دانسیته یکی از عواملی است که می‌تواند روی مقاومت حرارتی EPS اثر بگذارد. داده‌های منتشرشده برای نمونه‌های EPS نشان می‌دهند محصولاتی با دانسیته‌های مختلف، R-Value متفاوتی دارند.

این اعداد برای درک رابطه دانسیته و مقاومت حرارتی کاربرد دارند و نباید آن‌ها را به‌عنوان مشخصات قطعی هر فوم شانه تخم‌مرغی موجود در بازار در نظر گرفت. تولیدکننده باید R-Value یا ضریب هدایت حرارتی محصول مشخص را ارائه کند.

محاسبه R-Value فوم شانه تخم‌مرغی بر اساس ضخامت

برای یک محصول مشخص، اگر R-Value هر اینچ را داشته باشیم، می‌توان مقاومت حرارتی لایه را از ضرب آن در ضخامت بر حسب اینچ به دست آورد.

برای مثال، فرض کنید یک فوم EPS مقدار R-3.9 به ازای هر اینچ داشته باشد. اگر ضخامت فوم 2 اینچ باشد:

R ≈ 3.9 × 2 = 7.8

اگر همان فوم 3 اینچ ضخامت داشته باشد:

R ≈ 3.9 × 3 = 11.7

بنابراین افزایش ضخامت، مقاومت حرارتی لایه را افزایش می‌دهد؛ البته در محاسبات واقعی ساختمان باید شرایط نصب، پل حرارتی، رطوبت و سایر لایه‌ها نیز بررسی شوند.

تبدیل R-Value به واحد متریک

در بسیاری از پروژه‌های ساختمانی ایران، استفاده از واحدهای SI مانند m²·K/W کاربردی‌تر است. برای تبدیل R-Value آمریکایی به مقاومت حرارتی متریک می‌توان تقریباً از رابطه زیر استفاده کرد:

1 R ≈ 0.176 m²·K/W

بر این اساس، EPS با R-3.2 به ازای هر اینچ حدود 0.56 m²·K/W مقاومت حرارتی دارد. مقدار R-4.4 نیز تقریباً به 0.77 m²·K/W در هر اینچ می‌رسد.

این تبدیل فقط زمانی معنا دارد که واحد R مورد استفاده مشخص باشد. در منابع مختلف ممکن است R-Value با واحدهای متفاوت گزارش شود؛ بنابراین هنگام مقایسه محصولات، واحد را نیز بررسی کنید.

مقاومت حرارتی فوم شانه تخم‌مرغی ۵ سانتی‌متر چقدر است؟

ضخامت ۵ سانتی‌متر تقریباً برابر با ۱.97 اینچ است. اگر محصول EPS حدود R-3.2 تا R-4.4 به ازای هر اینچ داشته باشد، مقاومت حرارتی نظری یک لایه ۵ سانتی‌متری تقریباً در محدوده R-6.3 تا R-8.7 قرار می‌گیرد.

در واحد متریک، این مقدار تقریباً برابر با 1.1 تا 1.53 m²·K/W خواهد بود.

این محاسبه فقط یک برآورد بر اساس بازه عمومی EPS است. برای طراحی دقیق، مقدار λ یا R-Value اعلام‌شده برای همان محصول را ملاک قرار دهید.

چه عواملی R-Value فوم شانه‌ای را تغییر می‌دهند؟

ضخامت

ضخامت بیشتر معمولاً مقاومت حرارتی بیشتری ایجاد می‌کند. این رابطه یکی از ساده‌ترین عوامل قابل کنترل هنگام طراحی لایه عایق است.

با این حال، افزایش ضخامت همیشه بهترین تصمیم اقتصادی نیست. محدودیت ارتفاع، هزینه مصالح و نیازهای اجرایی نیز باید بررسی شوند.

دانسیته

دانسیته EPS می‌تواند روی هدایت حرارتی و مقاومت حرارتی اثر بگذارد. داده‌های فنی منتشرشده نیز اختلاف R-Value میان نمونه‌های EPS با دانسیته متفاوت را نشان می‌دهند.

برای همین، دو فوم با ضخامت یکسان لزوماً عملکرد حرارتی یکسانی ندارند.

دمای کار

خواص حرارتی فوم می‌تواند با دما تغییر کند. ASTM نیز برای ارزیابی محصولات پلی‌استایرن، شرایط دمایی و خواص حرارتی مشخصی را در استانداردهای مربوط به این محصولات در نظر می‌گیرد.

بنابراین هنگام مقایسه دو دیتاشیت، دمای آزمون را نیز بررسی کنید.

رطوبت

ورود رطوبت به ساختار عایق می‌تواند عملکرد حرارتی برخی مصالح را تغییر دهد. استاندارد ASTM C578 نیز علاوه بر مقاومت حرارتی، ویژگی‌هایی مانند جذب آب و نفوذپذیری بخار آب را برای محصولات پلی‌استایرن مورد توجه قرار می‌دهد.

کنترل رطوبت به‌خصوص در کف، بام و محیط‌های مرطوب اهمیت بیشتری دارد.

کیفیت تولید

چگالی یکنواخت، ساختار سلولی مناسب و ابعاد دقیق می‌توانند روی عملکرد واقعی محصول اثر بگذارند. فومی که نقاط ضعیف، فشردگی نامتوازن یا ابعاد نامنظم دارد، لزوماً همان عملکرد مورد انتظار از یک محصول استاندارد را ارائه نمی‌کند.

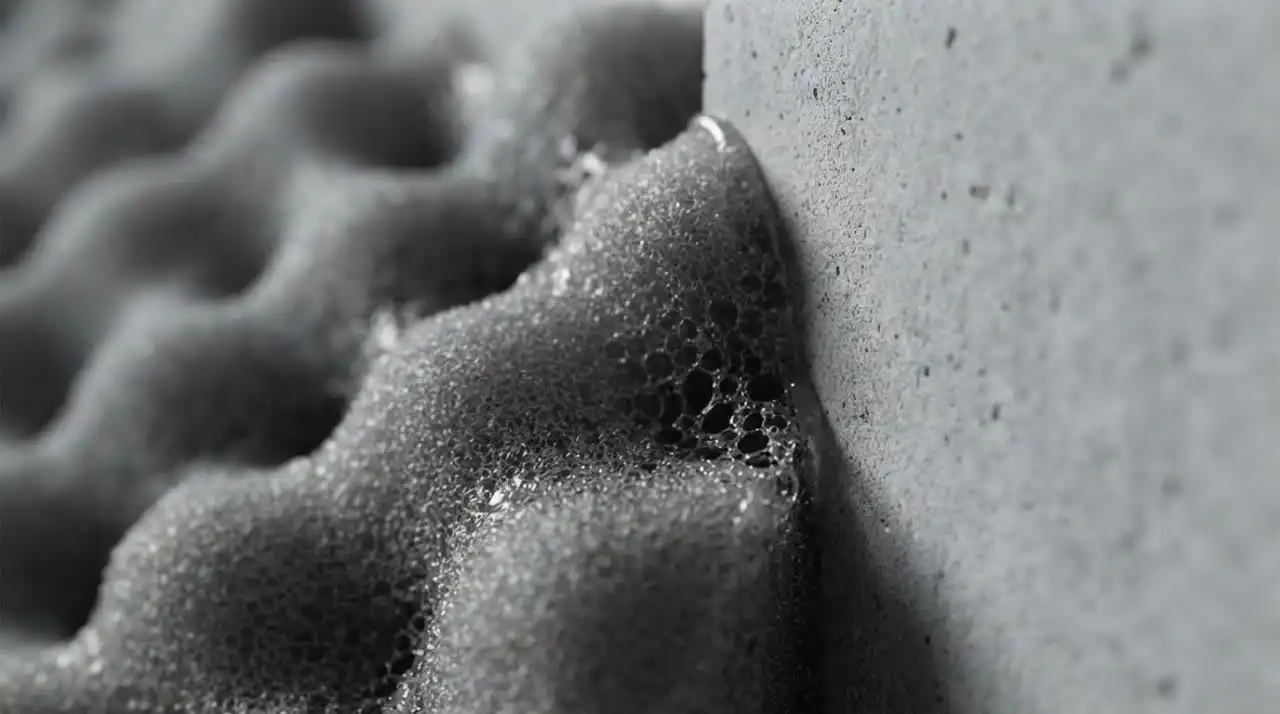

تفاوت R-Value فوم شانه‌ای با XPS

EPS و XPS هر دو از خانواده پلی‌استایرن هستند، اما ساختار و فرایند تولید متفاوتی دارند. در منابع فنی، XPS معمولاً R-Value بالاتری به ازای هر اینچ نسبت به EPS نشان می‌دهد.

برای نمونه، Building Science مقدار تقریبی EPS را حدود R-4 در هر اینچ و XPS را حدود R-5 در هر اینچ گزارش می‌کند.

این تفاوت به معنی برتری مطلق یک محصول نیست. قیمت، جذب آب، مقاومت فشاری، ضخامت موردنیاز، محل اجرا و شرایط محیطی باید هم‌زمان بررسی شوند.

آیا R-Value بالاتر همیشه بهتر است؟

از نظر مقاومت حرارتی، R بالاتر یعنی مقاومت بیشتر در برابر انتقال حرارت. با این حال، انتخاب مصالح ساختمانی فقط بر اساس این عدد انجام نمی‌شود.

اگر فوم در معرض فشار قرار می‌گیرد، مقاومت فشاری اهمیت پیدا می‌کند. محیط مرطوب نیز بررسی جذب آب را ضروری می‌سازد.

موضوع حریق هم اهمیت ویژه‌ای دارد. استاندارد ASTM C578 علاوه بر خواص حرارتی، الزامات مرتبط با مقاومت فشاری، جذب آب، نفوذپذیری بخار، پایداری ابعادی و شاخص اکسیژن را نیز برای محصولات مشمول استاندارد مطرح می‌کند.

R-Value در فوم شانه تخم‌مرغی برای گرمایش از کف

فوم‌های شانه‌ای در برخی سیستم‌های گرمایش از کف برای ایجاد زیرسازی و هدایت یا جایگذاری لوله‌ها مورد استفاده قرار می‌گیرند. در چنین سیستمی، عملکرد حرارتی فوم اهمیت زیادی دارد.

هدف عایق زیر سیستم گرمایش از کف این است که انتقال حرارت به سمت پایین را محدود کند و انرژی بیشتری در جهت فضای موردنظر باقی بماند. هرچه مقاومت حرارتی لایه زیرین مناسب‌تر باشد، طراحی سیستم می‌تواند عملکرد مطلوب‌تری داشته باشد.

البته R-Value تنها معیار انتخاب فوم گرمایش از کف نیست. مقاومت فشاری، ابعاد شیارها، تحمل بار، پایداری ابعادی و سازگاری با لایه نهایی نیز باید بررسی شوند.

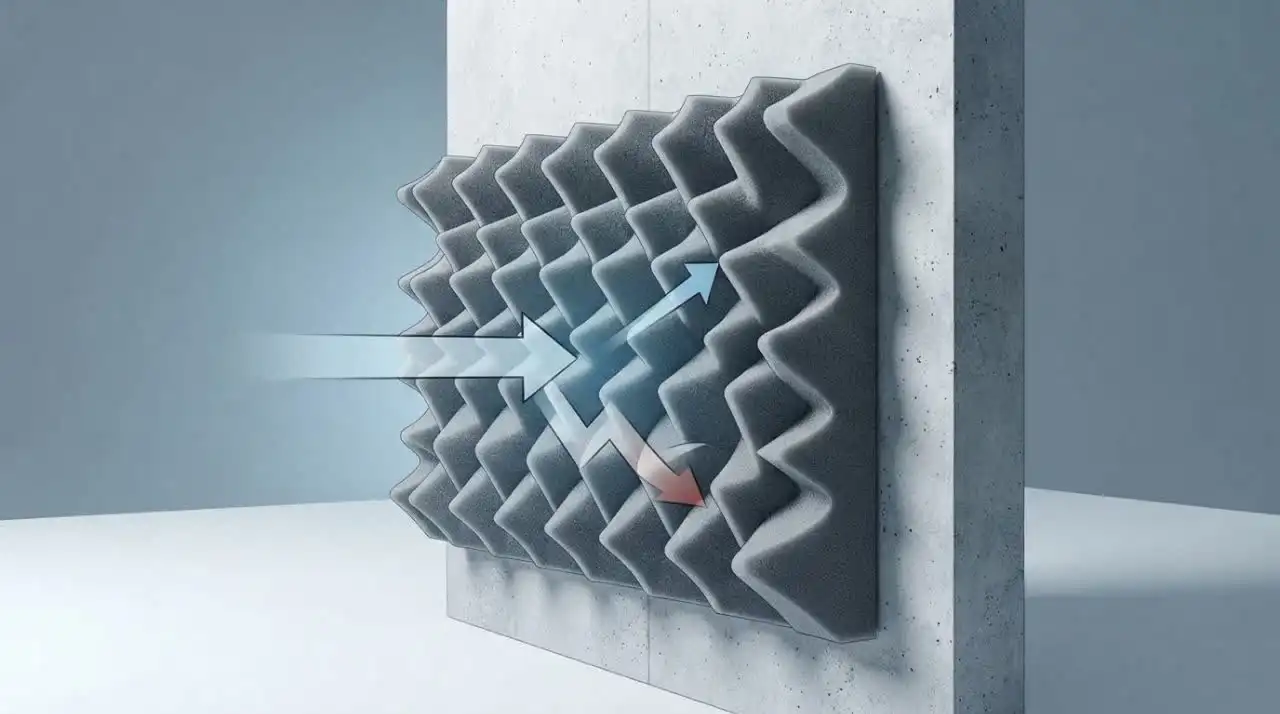

R-Value فوم شانه‌ای برای سقف و دیوار

در سقف، عایق حرارتی می‌تواند نقش مهمی در کاهش تبادل گرما با فضای بیرون داشته باشد. به‌خصوص در طبقات آخر ساختمان، کیفیت عایق‌کاری سقف اهمیت بیشتری پیدا می‌کند.

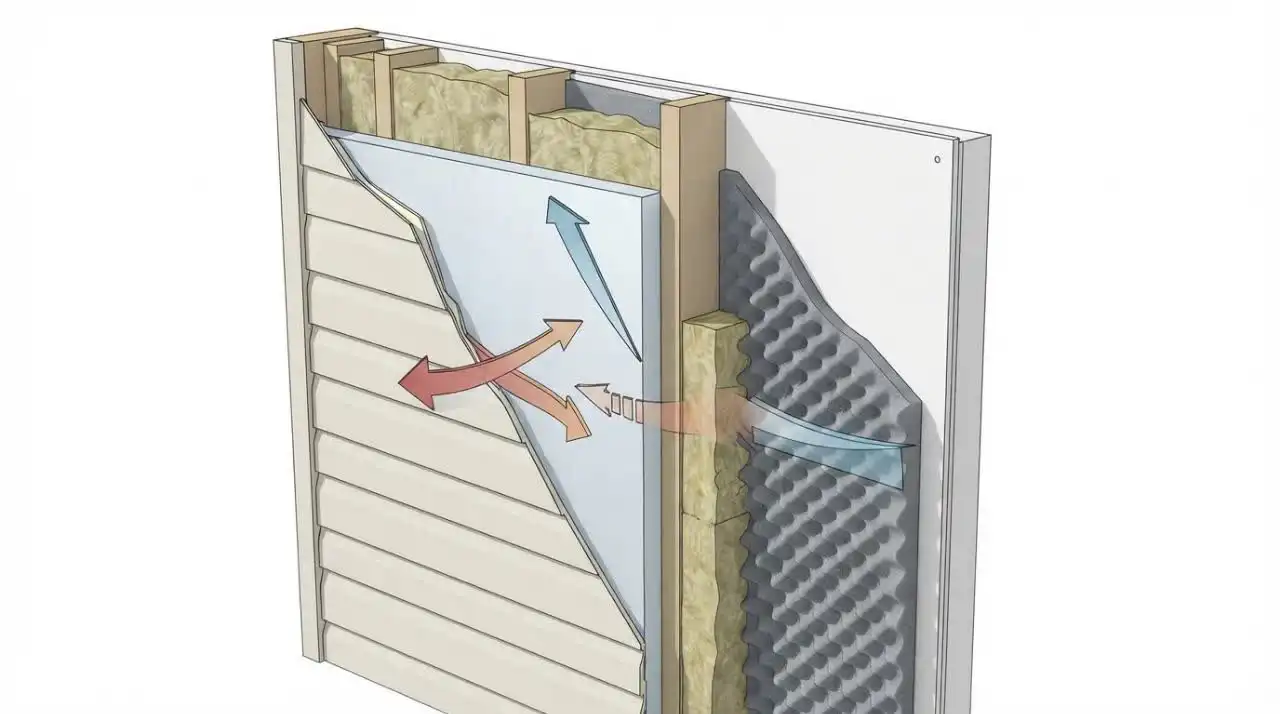

دیوار نیز از مسیرهای اصلی انتقال حرارت ساختمان محسوب می‌شود. قرار دادن فوم با R-Value مناسب در ساختار دیوار می‌تواند مقاومت حرارتی کل پوسته را افزایش دهد.

با این حال، عملکرد واقعی دیوار یا سقف فقط از R-Value فوم به دست نمی‌آید. پل‌های حرارتی، اتصالات، قاب‌های فلزی، نفوذ هوا و پیوستگی عایق نیز روی نتیجه نهایی اثر دارند.

استانداردهای مهم برای ارزیابی مقاومت حرارتی

استاندارد ASTM C578 مشخصات عایق‌های پلی‌استایرن سلولی سخت را پوشش می‌دهد و ویژگی‌هایی مانند مقاومت حرارتی، مقاومت فشاری، جذب آب و پایداری ابعادی را در نظر می‌گیرد. نسخه فعال معرفی‌شده توسط ASTM، C578-23 است.

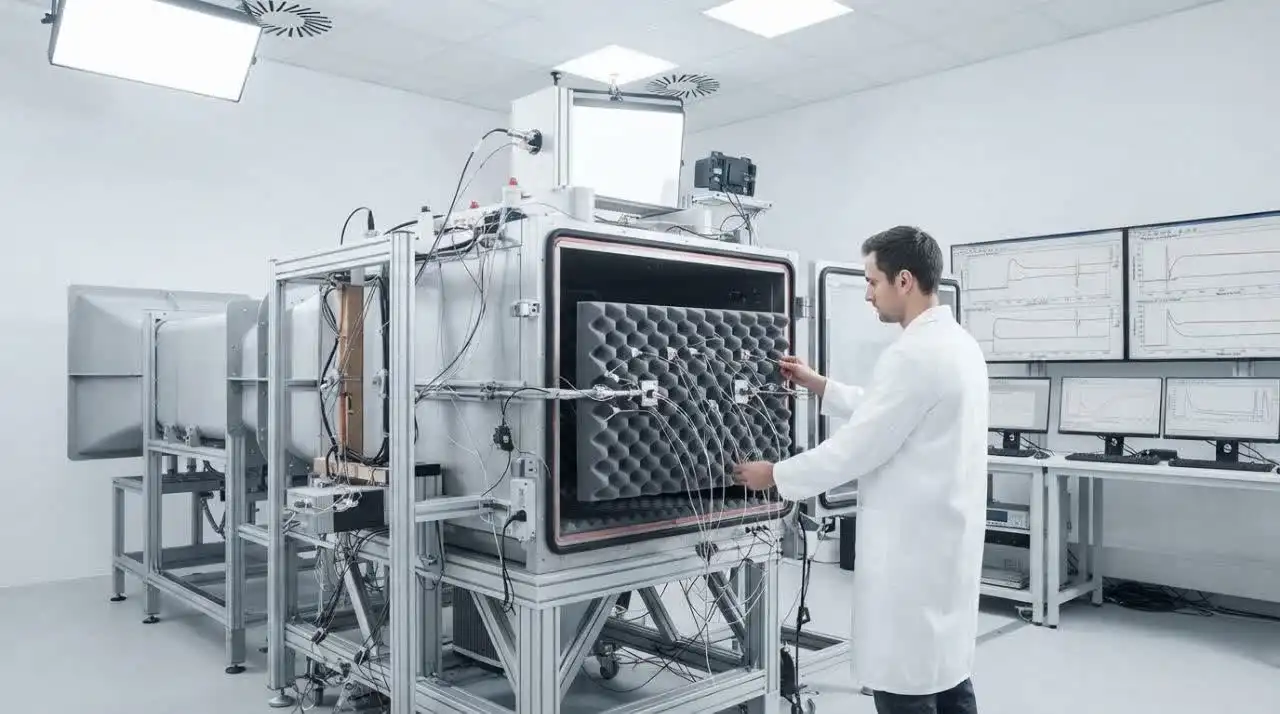

آزمون ASTM C518 نیز برای اندازه‌گیری خواص انتقال حرارت در شرایط پایدار با دستگاه Heat Flow Meter کاربرد دارد. یک مطالعه منتشرشده توسط ASTM، محصولات EPS و XPS را با این روش بررسی کرده است.

موضوع دیگری که نباید نادیده گرفت، تغییر خواص حرارتی برخی فوم‌های سلول‌بسته در طول زمان است. ASTM C1303 روش پیش‌بینی مقاومت حرارتی بلندمدت فوم‌های سلول‌بسته را بررسی می‌کند و بر اهمیت پدیده aging در ارزیابی عملکرد حرارتی تأکید دارد.

۵ روش کاربردی برای انتخاب فوم با R-Value مناسب

۱. دیتاشیت محصول را دریافت کنید

از فروشنده یا تولیدکننده، برگه مشخصات فنی بخواهید. مقدار λ، R-Value، دانسیته، ضخامت و مقاومت فشاری باید قابل بررسی باشند.

۲. ضخامت واقعی را مشخص کنید

فوم ۲ سانتی‌متری و ۵ سانتی‌متری با یک جنس یکسان، مقاومت حرارتی یکسانی ندارند. محاسبه باید بر اساس ضخامت واقعی انجام شود.

۳. R-Value را با واحد یکسان مقایسه کنید

مقادیر R-Value را بدون توجه به واحد با یکدیگر مقایسه نکنید. تبدیل واحد پیش از مقایسه، احتمال خطا را کاهش می‌دهد.

۴. شرایط محیطی را بررسی کنید

دما، رطوبت، فشار مکانیکی و محل نصب می‌توانند روی عملکرد عایق اثر بگذارند. یک محصول مناسب برای فضای خشک لزوماً بهترین گزینه برای محیط مرطوب نیست.

۵. فقط R-Value را معیار خرید قرار ندهید

مقاومت فشاری، جذب آب، پایداری ابعادی، رفتار در برابر آتش و کیفیت ساخت نیز اهمیت دارند. استاندارد ASTM C578 نیز همین نگاه چندمعیاره را در ارزیابی محصولات پلی‌استایرن دنبال می‌کند.

اشتباهات رایج هنگام بررسی R-Value فوم شانه‌ای

نسبت دادن یک R-Value ثابت به تمام فوم‌ها

عبارت‌هایی مانند «هر فوم شانه‌ای R-4 دارد» دقیق نیستند. جنس، دانسیته، ضخامت و شرایط آزمون می‌توانند مقدار نهایی را تغییر دهند.

اشتباه گرفتن R-Value با ضریب هدایت حرارتی

R و λ یک مفهوم واحد نیستند. ضریب هدایت حرارتی ویژگی ماده را بیان می‌کند، در حالی که R علاوه بر ویژگی حرارتی، به ضخامت لایه نیز وابسته است.

مقایسه EPS و XPS فقط با قیمت

دو محصول ممکن است قیمت و R-Value متفاوتی داشته باشند. جذب آب، مقاومت فشاری و شرایط نصب نیز باید در تصمیم‌گیری وارد شوند.

بی‌توجهی به پل حرارتی

حتی یک عایق با R-Value بالا نیز در صورت اجرای ناقص نمی‌تواند عملکرد مورد انتظار را ایجاد کند. فاصله میان قطعات، اتصالات و بخش‌های بدون عایق می‌توانند انتقال حرارت را افزایش دهند.

استفاده از عدد تبلیغاتی به جای دیتاشیت

اعداد درج‌شده در تبلیغات همیشه جایگزین مشخصات فنی قابل استناد نیستند. برای خرید پروژه‌ای، مقدار اعلام‌شده در دیتاشیت و گزارش آزمون اهمیت بیشتری دارد.

سناریوی اجرایی محاسبه مقاومت حرارتی

فرض کنید برای یک سیستم ساختمانی، فوم EPS با مقدار تقریبی R-3.9 در هر اینچ انتخاب شده است. ضخامت فوم ۵ سانتی‌متر است که تقریباً ۱.97 اینچ می‌شود.

با یک محاسبه ساده، مقاومت حرارتی لایه حدود R-7.7 خواهد بود:

R ≈ 3.9 × 1.97 ≈ 7.68

در تبدیل متریک، این مقدار حدود 1.35 m²·K/W می‌شود.

حالا اگر طراح به جای یک لایه ۵ سانتی‌متری، ضخامت بیشتری در نظر بگیرد، R-Value نیز افزایش پیدا می‌کند. با این حال، باید فضای نصب، هزینه، بارگذاری و نیاز واقعی ساختمان بررسی شود.

این مثال صرفاً روش محاسبه را نشان می‌دهد و برای طراحی نهایی نباید جایگزین دیتاشیت محصول و محاسبات مهندسی شود.

چگونه R-Value مناسب پروژه را تعیین کنیم؟

ابتدا شرایط حرارتی ساختمان را مشخص کنید. اقلیم، نوع کاربری، موقعیت لایه عایق و دمای داخلی و خارجی روی نیاز عایق‌کاری اثر دارند.

سپس مقاومت حرارتی موردنیاز کل ساختار را تعیین کنید. مرحله بعد به انتخاب مصالح و محاسبه سهم هر لایه اختصاص دارد.

پس از انتخاب فوم، ضخامت لازم را از روی λ یا R-Value محصول محاسبه کنید. در پایان نیز جزئیات اجرایی مانند درزها، اتصالات و پل‌های حرارتی را بررسی کنید.

برای پروژه‌های بزرگ، محاسبه نهایی بهتر است با الزامات مقرراتی و نظر طراح تأسیسات یا مهندس ساختمان هماهنگ شود.

جمع‌بندی

مقاومت حرارتی فوم شانه تخم‌مرغی یک عدد ثابت نیست. اگر محصول از EPS ساخته شده باشد، منابع فنی محدوده‌ای حدود R-3 تا R-4 در هر اینچ را برای بسیاری از محصولات گزارش می‌کنند و داده‌های نمونه، مقادیری حدود R-3.2 تا R-4.4 را بر اساس دانسیته نشان می‌دهند.

ضخامت، دانسیته، دمای آزمون، رطوبت و کیفیت ساخت می‌توانند عملکرد حرارتی فوم را تغییر دهند. به همین دلیل، برای خرید یا طراحی پروژه نباید تنها از یک عدد عمومی استفاده کرد.

ASTM C578-23 نیز برای محصولات پلی‌استایرن سلولی سخت، مجموعه‌ای از ویژگی‌های فنی از جمله مقاومت حرارتی، مقاومت فشاری، جذب آب و پایداری ابعادی را مورد توجه قرار می‌دهد.

اگر هدف شما انتخاب فوم شانه تخم‌مرغی برای کف، گرمایش از کف، سقف یا دیوار است، بهترین روش این است که R-Value، ضریب هدایت حرارتی، ضخامت، دانسیته و مقاومت فشاری همان محصول را از دیتاشیت بررسی کنید.

سوالات متداول

مقاومت حرارتی فوم شانه تخم‌مرغی چقدر است؟

اگر فوم از EPS ساخته شده باشد، مقدار معمول مقاومت حرارتی آن حدود R-3 تا R-4 به ازای هر اینچ است؛ با این حال، دانسیته و مشخصات محصول می‌توانند مقدار دقیق را تغییر دهند.

R-Value فوم شانه تخم‌مرغی ۵ سانتی چقدر است؟

برای EPS با R-3.2 تا R-4.4 در هر اینچ، فوم ۵ سانتی‌متری به‌صورت تقریبی حدود R-6.3 تا R-8.7 مقاومت حرارتی ایجاد می‌کند. مقدار دقیق باید از مشخصات همان محصول به دست آید.

آیا دانسیته روی R-Value فوم تأثیر دارد؟

بله. داده‌های فنی EPS نشان می‌دهند نمونه‌های دارای دانسیته متفاوت می‌توانند R-Value متفاوتی داشته باشند.

آیا ضخامت بیشتر فوم باعث افزایش R-Value می‌شود؟

بله، در شرایط یکسان، افزایش ضخامت مقاومت حرارتی لایه را بیشتر می‌کند. با این حال، ضخامت مناسب باید با نیاز حرارتی و محدودیت‌های اجرایی پروژه هماهنگ باشد.

تفاوت R-Value EPS و XPS چیست؟

XPS معمولاً مقاومت حرارتی بیشتری به ازای هر اینچ نسبت به EPS دارد. منابع فنی مقدار تقریبی EPS را نزدیک R-4 و XPS را نزدیک R-5 در هر اینچ گزارش کرده‌اند.

آیا R-Value بالا به معنی کیفیت بهتر فوم است؟

نه لزوماً. مقاومت حرارتی فقط یکی از معیارهای انتخاب است. مقاومت فشاری، جذب آب، پایداری ابعادی، رفتار در برابر آتش و شرایط نصب نیز اهمیت دارند.

برای گرمایش از کف چه R-Value باید انتخاب شود؟

عدد مناسب به طراحی کل سیستم، اقلیم، ضخامت کف و جهت انتقال حرارت بستگی دارد. انتخاب فوم باید علاوه بر R-Value، مقاومت فشاری و مشخصات مکانیکی محصول را نیز در نظر بگیرد.

معتبرترین روش برای فهم R-Value یک فوم چیست؟

دیتاشیت رسمی تولیدکننده و گزارش آزمون معتبر را بررسی کنید. استانداردهایی مانند ASTM C578 و روش آزمون ASTM C518 برای ارزیابی و اندازه‌گیری ویژگی‌های حرارتی محصولات پلی‌استایرن کاربرد دارند.
