مقدمه
نصب صحیح یو چنل روی دیوارهای آجری و بتنی یکی از مهمترین مراحل اجرای سیستمهای ساپورت تأسیسات، سینی کابل، لولهکشی صنعتی، تجهیزات مکانیکی و سازههای نگهدارنده محسوب میشود. هرچند یو چنل به دلیل طراحی مهندسی و انعطافپذیری بالا به یکی از پرکاربردترین پروفیلهای ساپورت تبدیل شده است، اما عملکرد نهایی آن تا حد زیادی به کیفیت نصب و انتخاب اتصالات مناسب وابسته خواهد بود.
چنانچه فرآیند نصب بدون توجه به نوع دیوار، ظرفیت باربری، نوع انکر و شرایط محیطی انجام شود، احتمال کاهش استحکام سازه، شل شدن اتصالات، ایجاد ترک در دیوار و حتی سقوط تجهیزات وجود دارد. به همین دلیل رعایت اصول فنی و استانداردهای اجرایی در نصب یو چنل اهمیت ویژهای پیدا میکند.
امروزه در پروژههای ساختمانی، صنعتی، بیمارستانی، تجاری و نیروگاهی از یو چنل برای ایجاد زیرساختهای مختلف استفاده میشود. آشنایی با نحوه نصب یو چنل روی دیوار آجری و بتنی به مهندسان، مجریان و پیمانکاران کمک میکند تا سازهای ایمن، بادوام و استاندارد اجرا کنند.
یو چنل چیست و چه کاربردی دارد؟
یو چنل یا U Channel نوعی پروفیل فلزی با مقطع U شکل است که برای ساخت سیستمهای ساپورت و نگهدارنده در پروژههای تأسیساتی و صنعتی مورد استفاده قرار میگیرد.
این پروفیلها معمولاً از فولاد گالوانیزه، فولاد گرم گالوانیزه یا استنلس استیل تولید میشوند و دارای سوراخها یا شیارهای استاندارد برای نصب انواع اتصالات هستند.
مهمترین کاربردهای یو چنل عبارتاند از:
- نصب سینی کابل
- ساپورت لولههای تأسیساتی
- نگهداری کانالهای تهویه
- اجرای تجهیزات مکانیکی
- نصب پنلهای خورشیدی
- ساخت فریمهای فلزی
- اجرای سازههای مدولار
نحوه نصب یو چنل روی دیوار آجری و بتنی چگونه است؟
برای نصب یو چنل روی دیوار آجری و بتنی ابتدا محل نصب مشخص و تراز میشود. سپس با توجه به نوع دیوار، سوراخکاری انجام شده و انکر مناسب انتخاب میگردد. پس از نصب رول بولت یا انکر مکانیکی و شیمیایی، یو چنل در محل قرار گرفته و با پیچ و مهره استاندارد محکم میشود. در پایان نیز تراز، استحکام و ظرفیت باربری سازه بررسی خواهد شد.
اهمیت نصب صحیح یو چنل
کیفیت نصب تأثیر مستقیمی بر عملکرد سیستم نگهدارنده دارد.
حتی اگر بهترین یو چنل بازار انتخاب شود، اجرای نادرست میتواند تمام مزایای آن را از بین ببرد.
از مهمترین دلایل اهمیت نصب اصولی میتوان به موارد زیر اشاره کرد:
- افزایش ایمنی سازه
- جلوگیری از افتادگی تجهیزات
- کاهش لرزش
- افزایش طول عمر سیستم
- توزیع مناسب بار
- جلوگیری از ترکخوردگی دیوار
- سهولت نگهداری و تعمیرات

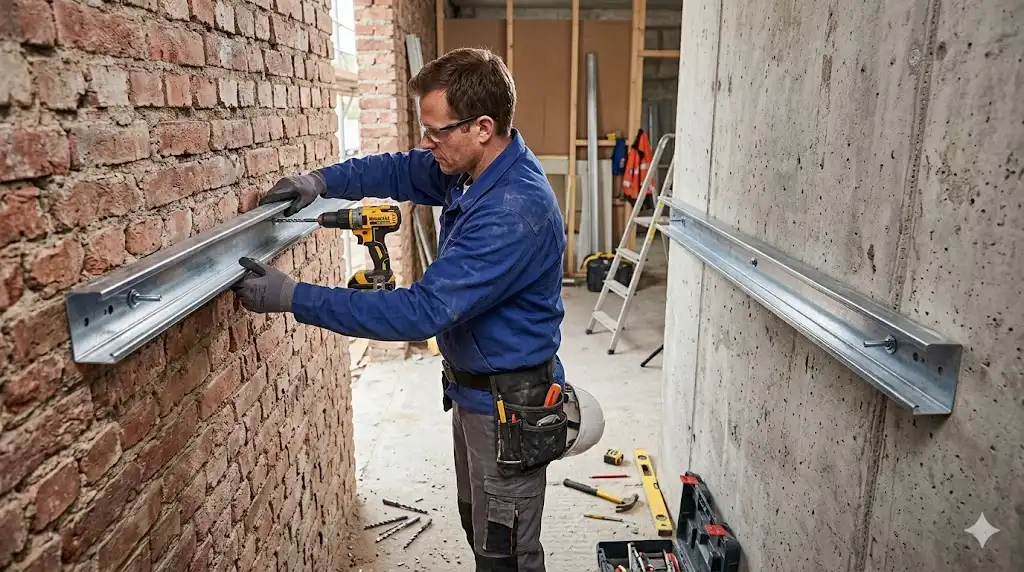

تفاوت نصب یو چنل روی دیوار آجری و بتنی
گرچه مراحل کلی نصب مشابه است، اما تفاوتهای مهمی میان این دو بستر وجود دارد.
ویژگیهای دیوار بتنی
بتن دارای مقاومت فشاری بالا است و قابلیت تحمل بارهای سنگین را دارد.
به همین علت در بسیاری از پروژههای صنعتی از انکرهای مکانیکی و رول بولت برای اتصال یو چنل به بتن استفاده میشود.
ویژگیهای دیوار آجری
دیوارهای آجری نسبت به بتن مقاومت کمتری دارند.
بنابراین انتخاب محل سوراخکاری و نوع انکر اهمیت بیشتری پیدا میکند.
در بسیاری از موارد استفاده از انکر شیمیایی در دیوار آجری نتایج بهتری ایجاد میکند.
ابزارهای مورد نیاز برای نصب یو چنل
پیش از شروع عملیات اجرایی باید تجهیزات مورد نیاز آماده شوند.
ابزارهای اصلی
- دریل چکشی
- مته بتن
- متر
- تراز لیزری
- آچار بکس
- آچار تخت
- چکش
- ماژیک علامتگذاری
تجهیزات اتصال
- رول بولت
- انکر مکانیکی
- انکر شیمیایی
- پیچ و مهره گالوانیزه
- واشر تخت
- واشر فنری
انتخاب انکر مناسب برای نصب یو چنل
یکی از مهمترین مراحل نصب، انتخاب صحیح سیستم اتصال است.
رول بولت فلزی
برای دیوارهای بتنی بسیار پرکاربرد است.
این نوع اتصال مقاومت بالایی در برابر کشش و برش دارد.
انکر مکانیکی
در پروژههای صنعتی و بارهای متوسط تا سنگین استفاده میشود.
انکر شیمیایی
برای دیوارهای آجری، بلوکی و بتن ترکخورده گزینه مناسبی محسوب میشود.
پیچهای خودکار
تنها برای بارهای سبک و کاربردهای محدود توصیه میشوند.
مراحل نصب یو چنل روی دیوار بتنی
مرحله اول: بررسی نقشه اجرایی
محل نصب باید مطابق نقشههای تأیید شده مشخص شود.
در این مرحله فاصله ساپورتها و نوع بارگذاری نیز بررسی میشود.

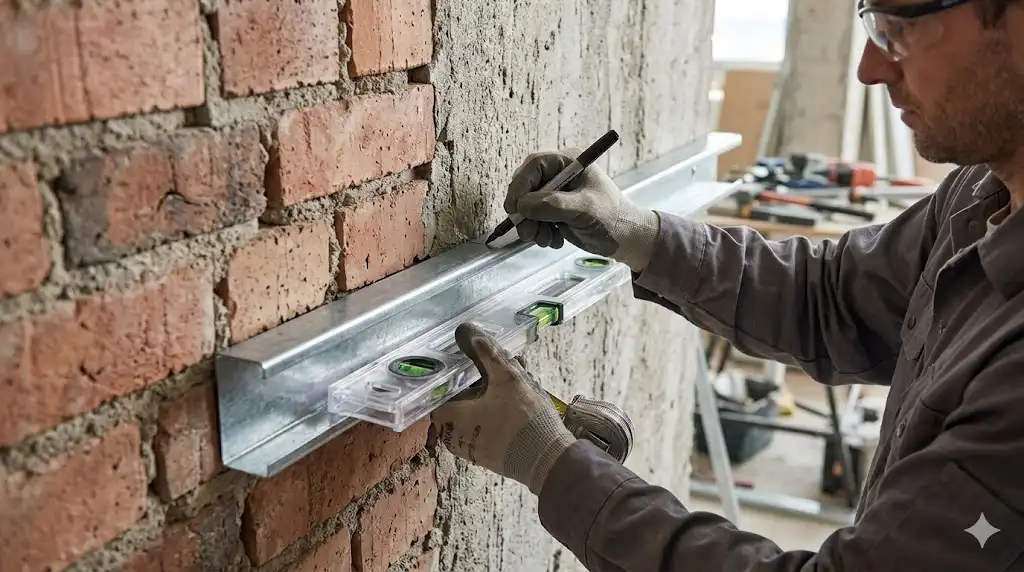

مرحله دوم: علامتگذاری
با استفاده از متر و تراز، نقاط سوراخکاری روی دیوار مشخص میشوند.
دقت در این مرحله از بروز خطاهای بعدی جلوگیری میکند.
مرحله سوم: سوراخکاری
قطر و عمق سوراخ باید مطابق مشخصات رول بولت انتخاب شود.
ایجاد سوراخ بیش از حد بزرگ باعث کاهش مقاومت اتصال خواهد شد.
مرحله چهارم: تمیزکاری سوراخ
گردوغبار حاصل از سوراخکاری باید کاملاً تخلیه شود.
وجود ذرات اضافی میتواند عملکرد انکر را کاهش دهد.

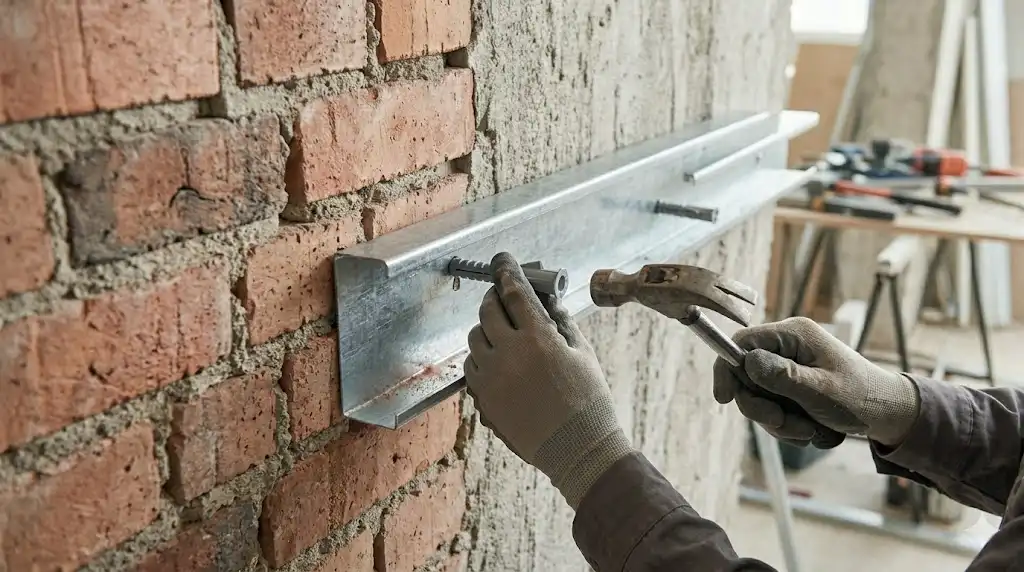

مرحله پنجم: نصب انکر
رول بولت یا انکر مکانیکی در محل قرار میگیرد.
پس از آن عملیات محکمکاری انجام میشود.

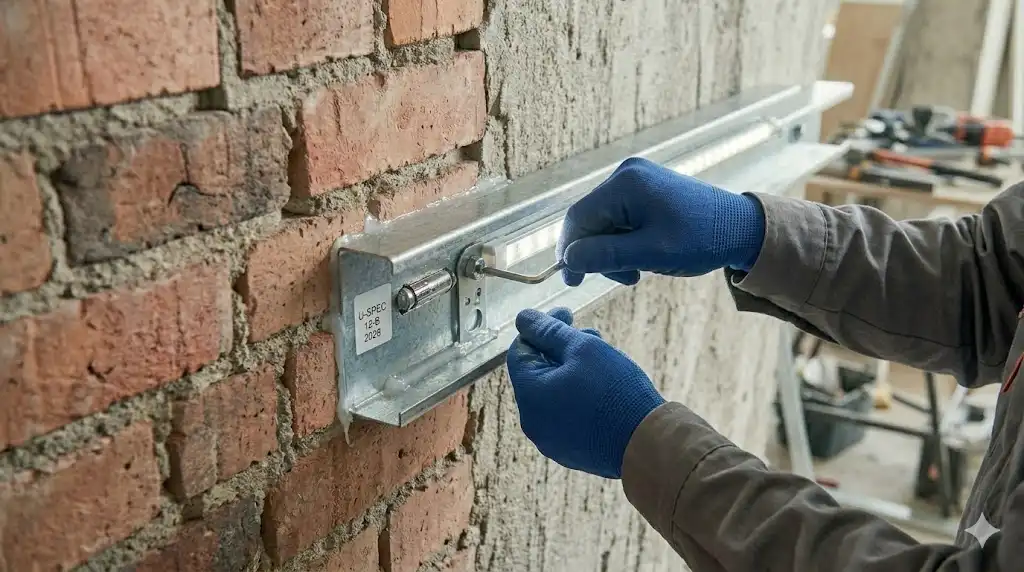

مرحله ششم: نصب یو چنل
پروفیل در محل قرار گرفته و پیچها بسته میشوند.
مرحله هفتم: کنترل نهایی
تراز بودن و استحکام سازه بررسی میشود.
مراحل نصب یو چنل روی دیوار آجری
مرحله اول: ارزیابی وضعیت دیوار
استحکام آجرها باید بررسی شود.
در صورت وجود ترک یا ضعف سازهای باید اقدامات اصلاحی انجام شود.
مرحله دوم: انتخاب محل مناسب
سوراخکاری روی قسمتهای مقاوم دیوار انجام میشود.
در صورت امکان باید از ایجاد سوراخ در بندهای ملات خودداری شود.

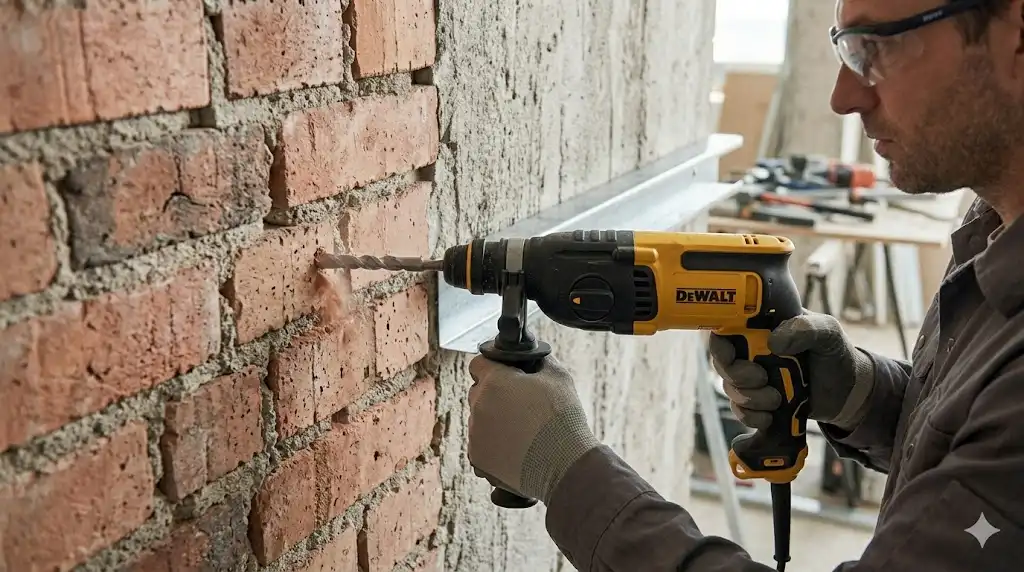

مرحله سوم: سوراخکاری کنترلشده
سرعت دریل باید متناسب با نوع آجر تنظیم شود.
فشار بیش از حد میتواند باعث ترکخوردگی شود.

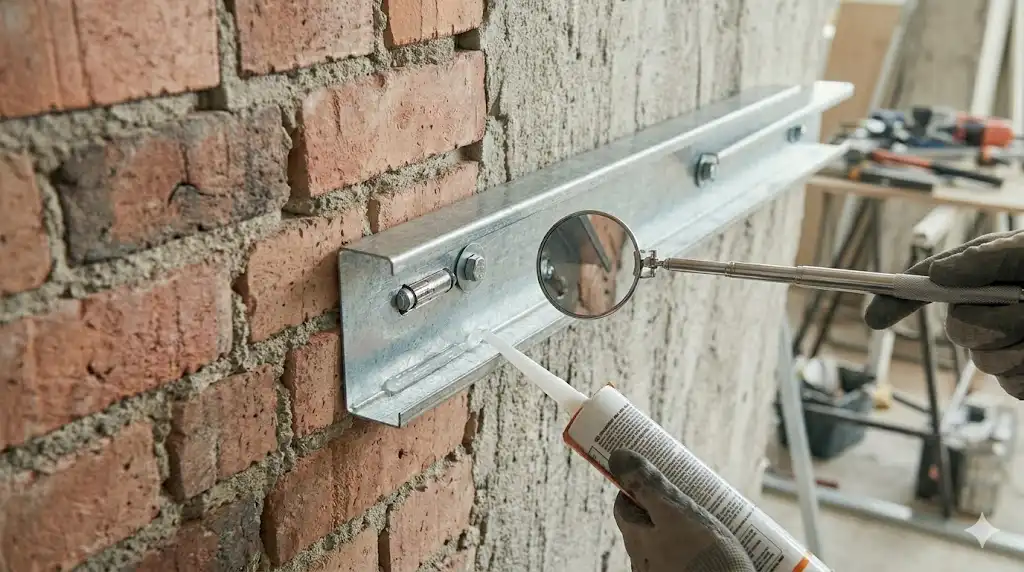

مرحله چهارم: استفاده از انکر شیمیایی
برای بارهای متوسط و سنگین معمولاً از چسبهای مخصوص استفاده میشود.
مرحله پنجم: نصب یو چنل
پس از گیرش کامل چسب، پروفیل در محل نصب خواهد شد.
مرحله ششم: تست استحکام
پیش از نصب تجهیزات اصلی، اتصال باید آزمایش شود.
نکات فنی مهم هنگام نصب یو چنل
موفقیت پروژه تنها به رعایت مراحل نصب محدود نمیشود.
برخی جزئیات فنی تأثیر زیادی بر کیفیت نهایی دارند.
رعایت فاصله انکرها
فاصله مناسب موجب توزیع یکنواخت بار میشود.
انتخاب ضخامت مناسب پروفیل
بارهای سنگین به مقاطع قویتر نیاز دارند.
استفاده از واشر استاندارد
واشرها از شل شدن اتصالات جلوگیری میکنند.
توجه به خوردگی
در محیطهای مرطوب استفاده از تجهیزات گالوانیزه ضروری است.

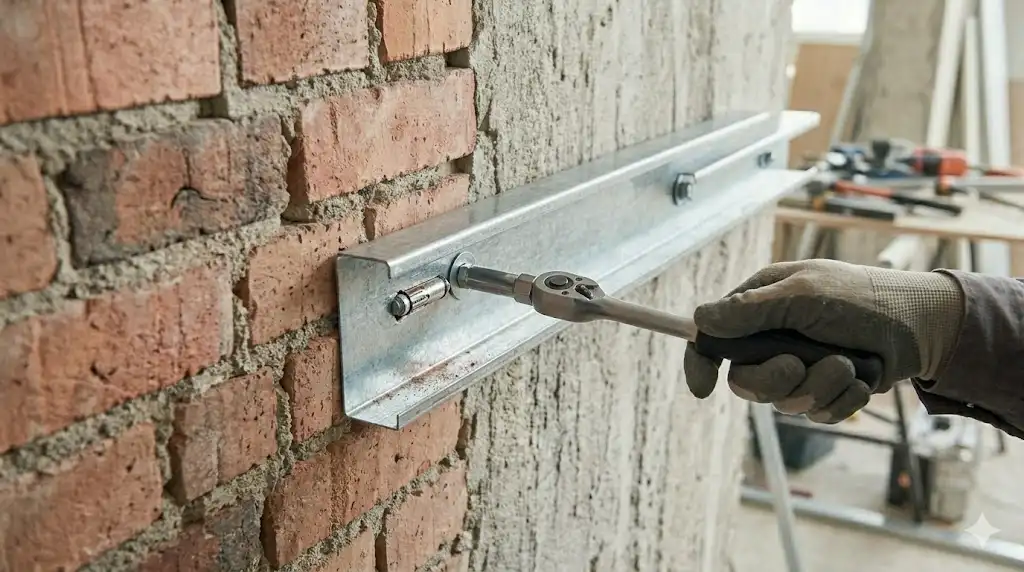

کنترل گشتاور پیچها
بستن بیش از حد یا کمتر از حد استاندارد میتواند مشکلساز شود.
استانداردهای نصب یو چنل
اجرای حرفهای باید مطابق الزامات فنی انجام شود.
استاندارد DIN
مشخصات ابعادی و مکانیکی قطعات را تعیین میکند.
استاندارد ISO
به کنترل کیفیت تجهیزات و فرآیندهای اجرایی کمک میکند.
استاندارد ASTM
مشخصات مواد اولیه و آزمونهای فنی را پوشش میدهد.
استانداردهای بارگذاری سازه
ظرفیت نهایی سیستم نگهدارنده بر اساس این استانداردها محاسبه میشود.
خطاهای رایج در نصب یو چنل
بسیاری از مشکلات اجرایی ناشی از اشتباهات ساده اما مهم هستند.
استفاده از انکر نامناسب
هر نوع دیوار به اتصال مخصوص خود نیاز دارد.
بیتوجهی به ظرفیت باربری
برخی مجریان تنها وزن فعلی تجهیزات را در نظر میگیرند.
عدم استفاده از تراز
کوچکترین خطا در همراستایی میتواند ظاهر و عملکرد سازه را تحت تأثیر قرار دهد.
سوراخکاری غیراصولی
قطر نامناسب سوراخ باعث کاهش استحکام اتصال میشود.
استفاده از پیچهای بیکیفیت
اتصالات ضعیف یکی از دلایل اصلی خرابی ساپورتها هستند.
۵ راهکار برای افزایش استحکام نصب یو چنل
۱. انتخاب انکر متناسب با نوع دیوار
نوع بستر نصب باید مبنای انتخاب اتصال باشد.
۲. استفاده از تجهیزات گالوانیزه
این اقدام مقاومت در برابر خوردگی را افزایش میدهد.
۳. رعایت فواصل استاندارد
فاصله مناسب بین نقاط اتصال موجب توزیع بهتر بار خواهد شد.
۴. انجام تست بار
پیش از بهرهبرداری، ظرفیت اتصال باید ارزیابی شود.
۵. اجرای نصب توسط نیروی متخصص
تجربه اجرایی تأثیر مستقیمی بر کیفیت نهایی دارد.
پس از انجام تست بار، مشخص شد ظرفیت تحمل سازه کاملاً مطابق محاسبات طراحی است. همچنین در بازدیدهای دورهای هیچگونه افتادگی یا شل شدن اتصال مشاهده نشد.
تأثیر نوع دیوار بر ظرفیت باربری یو چنل
بسیاری از افراد تصور میکنند ظرفیت نهایی تنها به مشخصات یو چنل بستگی دارد.
در حالی که مقاومت دیوار نیز نقش تعیینکنندهای دارد.
به طور کلی:
- بتن مسلح بیشترین ظرفیت باربری را دارد.
- بتن معمولی در رتبه بعدی قرار میگیرد.
- آجر فشاری مقاومت مناسبی ارائه میدهد.
- آجر سفالی نیازمند دقت بیشتری در انتخاب انکر است.
- بلوکهای سبک معمولاً محدودیت باربری بیشتری دارند.
مزایای نصب اصولی یو چنل
اجرای صحیح مزایای متعددی ایجاد میکند:
- افزایش ایمنی
- افزایش عمر تجهیزات
- کاهش هزینه نگهداری
- جلوگیری از لرزش
- بهبود ظاهر اجرا
- امکان توسعه آینده
- سهولت تعمیرات
جمعبندی
نحوه نصب یو چنل روی دیوار آجری و بتنی یکی از عوامل کلیدی در موفقیت پروژههای تأسیساتی و صنعتی محسوب میشود. انتخاب انکر مناسب، رعایت اصول سوراخکاری، استفاده از تجهیزات استاندارد و کنترل ظرفیت باربری از مهمترین نکات اجرایی هستند. دیوارهای بتنی معمولاً امکان تحمل بارهای بیشتری دارند، در حالی که در دیوارهای آجری انتخاب نوع اتصال اهمیت بیشتری پیدا میکند. رعایت استانداردهای فنی و اجرای دقیق میتواند عمر مفید سیستم را افزایش داده و از بروز مشکلات احتمالی جلوگیری کند.
سوالات متداول
آیا یو چنل روی دیوار آجری قابل نصب است؟
بله، با استفاده از انکر مناسب و رعایت اصول اجرایی میتوان آن را روی دیوار آجری نصب کرد.
بهترین اتصال برای دیوار بتنی چیست؟
رول بولت و انکر مکانیکی از رایجترین گزینهها هستند.
آیا انکر شیمیایی برای دیوار آجری مناسب است؟
بله، این نوع اتصال معمولاً مقاومت بسیار خوبی در دیوارهای آجری ایجاد میکند.
فاصله استاندارد انکرهای یو چنل چقدر است؟
این مقدار به نوع بار، ابعاد پروفیل و شرایط پروژه بستگی دارد.
آیا نصب یو چنل نیاز به جوشکاری دارد؟
خیر، در بسیاری از پروژهها از سیستم پیچ و مهرهای استفاده میشود.
چگونه از تراز بودن یو چنل اطمینان حاصل کنیم؟
استفاده از تراز لیزری بهترین روش برای کنترل همراستایی است.
آیا میتوان تجهیزات سنگین را روی دیوار آجری نصب کرد؟
بله، اما باید از انکرهای مناسب و محاسبات مهندسی استفاده شود.
مهمترین عامل موفقیت نصب چیست؟
انتخاب صحیح اتصالات و رعایت استانداردهای اجرایی مهمترین عوامل هستند.
