مقدمه
نصب دقیق سازههای فلزی، پروفیلها و تجهیزات صنعتی بدون کنترل همزمان عمود بودن، تراز بودن و همراستایی امکانپذیر نیست. سه ابزار کاربردی برای دستیابی به این دقت شامل گونیا مغناطیسی، تراز لیزری و شیم هستند که هرکدام وظیفه متفاوتی در فرآیند نصب دارند.
گونیا مغناطیسی برای کنترل زاویه ۹۰ درجه و نگهداری موقت قطعات فلزی، تراز لیزری برای انتقال خطوط افقی و عمودی و شیمگذاری برای اصلاح اختلاف ارتفاع یا فاصله به کار میرود. ترکیب این سه روش میتواند خطاهای نصب را کاهش داده و دقت نهایی سازه را افزایش دهد.

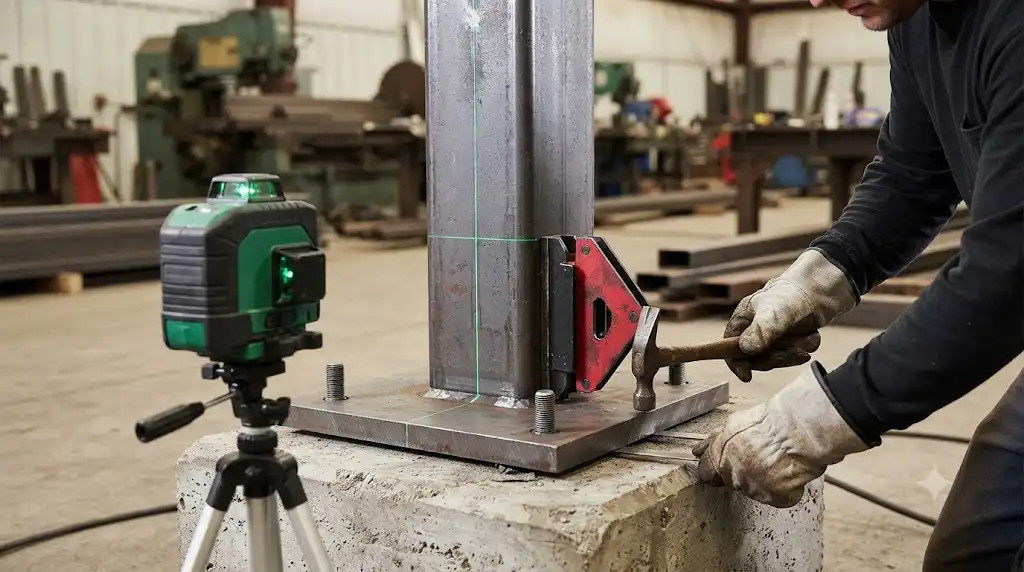

گونیا مغناطیسی و تراز لیزری چه کاربردی دارند؟
گونیا مغناطیسی برای تنظیم و نگهداری قطعات فلزی در زاویه مشخص، بهویژه ۹۰ درجه، استفاده میشود. تراز لیزری خطوط افقی و عمودی دقیق ایجاد میکند و شیمگذاری برای جبران اختلاف ارتفاع، فاصله یا ناهمواری سطح به کار میرود. ترکیب این سه ابزار، روش مناسبی برای نصب دقیق و کاملاً تراز و عمود سازههای فلزی است.
گونیا مغناطیسی چیست؟
گونیا مغناطیسی ابزاری برای تنظیم زاویه بین قطعات فلزی است که بهوسیله آهنربای داخلی یا خارجی به سطح فلزی میچسبد. این ویژگی باعث میشود هنگام جوشکاری یا مونتاژ، قطعات بدون نیاز به نگهداشتن مداوم با دست در موقعیت مناسب باقی بمانند.
بسیاری از مدلها زاویههای رایج مانند ۴۵، ۹۰ و ۱۳۵ درجه را پشتیبانی میکنند. نمونههای حرفهایتر نیز امکان تنظیم زاویه را در محدوده مشخص فراهم میسازند.
مزایای گونیا مغناطیسی
مهمترین مزیت این ابزار، آزادکردن دست اپراتور هنگام مونتاژ است. قطعه فلزی در موقعیت موردنظر ثابت میشود و کاربر میتواند عملیات اندازهگیری، خالجوش یا اتصال را انجام دهد.
قدرت آهنربا نیز اهمیت زیادی دارد. گونیا باید متناسب با وزن و ابعاد قطعه انتخاب شود تا در زمان کار جابهجا نشود.
تراز لیزری چیست؟
تراز لیزری ابزاری اندازهگیری برای ایجاد خطوط یا نقاط مرجع افقی و عمودی است. این تجهیزات با استفاده از پرتو لیزر، مرجع بصری مشخصی در فضای کار ایجاد میکنند.
مدلهای مختلف تراز لیزری ممکن است دارای خط افقی، خط عمودی، خطوط متقاطع یا چند صفحه لیزری باشند. برخی تجهیزات نیز قابلیت خودترازی دارند و در صورت قرارگرفتن دستگاه در محدوده مشخص، خط مرجع را بهصورت خودکار تنظیم میکنند.
چرا تراز لیزری اهمیت دارد؟
استفاده از متر و تراز دستی برای فواصل کوتاه مناسب است، اما هنگام نصب چندین قطعه در ارتفاع یا طول زیاد، انتقال دقیق یک مرجع دشوارتر میشود. تراز لیزری این فرآیند را سادهتر میکند.
برای نصب پروفیل، چهارچوب، ریل، تجهیزات دیواری و سازههای فلزی، وجود یک خط مرجع ثابت باعث میشود اختلاف ارتفاع میان نقاط مختلف سریعتر شناسایی شود.
شیمگذاری چیست؟

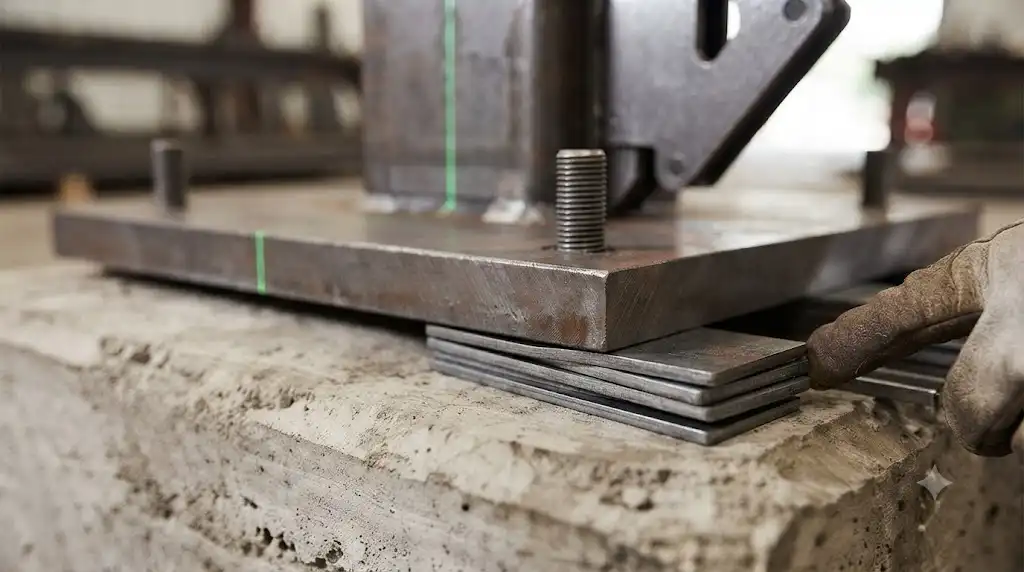

شیم یا Shim قطعهای نازک و معمولاً فلزی است که برای جبران فاصله، اصلاح ارتفاع یا تنظیم موقعیت یک قطعه استفاده میشود. این قطعات میتوانند به شکل ورق، صفحه، واشر یا قطعات آماده صنعتی باشند.
زمانی که سطح زیرین کاملاً صاف نیست یا بین دو قطعه فاصلهای وجود دارد، شیمگذاری میتواند بدون تغییر اساسی در سازه، موقعیت اتصال را اصلاح کند.
کاربرد شیم در نصب
اگر پایه یک سازه نسبت به نقطه مرجع چند میلیمتر اختلاف ارتفاع داشته باشد، قرار دادن شیم مناسب زیر پایه میتواند این اختلاف را اصلاح کند. پس از تنظیم، اتصال نهایی انجام میشود.
ضخامت شیم باید بر اساس میزان خطا انتخاب شود. استفاده بیرویه از چندین لایه شیم نیز ممکن است پایداری اتصال را کاهش دهد؛ بنابراین در کاربردهای حساس، شیم یکپارچه و مناسب ترجیح داده میشود.
تفاوت گونیا مغناطیسی، تراز لیزری و شیم
هر سه ابزار برای دستیابی به نصب دقیق استفاده میشوند، اما نقش یکسانی ندارند.
| ابزار | کاربرد اصلی |
|---|---|
| گونیا مغناطیسی | کنترل زاویه و تثبیت موقت قطعه |
| تراز لیزری | ایجاد مرجع افقی و عمودی |
| شیم | اصلاح اختلاف ارتفاع و فاصله |
| تراز دستی | کنترل سریع سطح |
| متر و کولیس | کنترل ابعاد و فاصله |
به بیان ساده، تراز لیزری مرجع ایجاد میکند، گونیا زاویه را کنترل میکند و شیم خطای موقعیتی را اصلاح میکند.

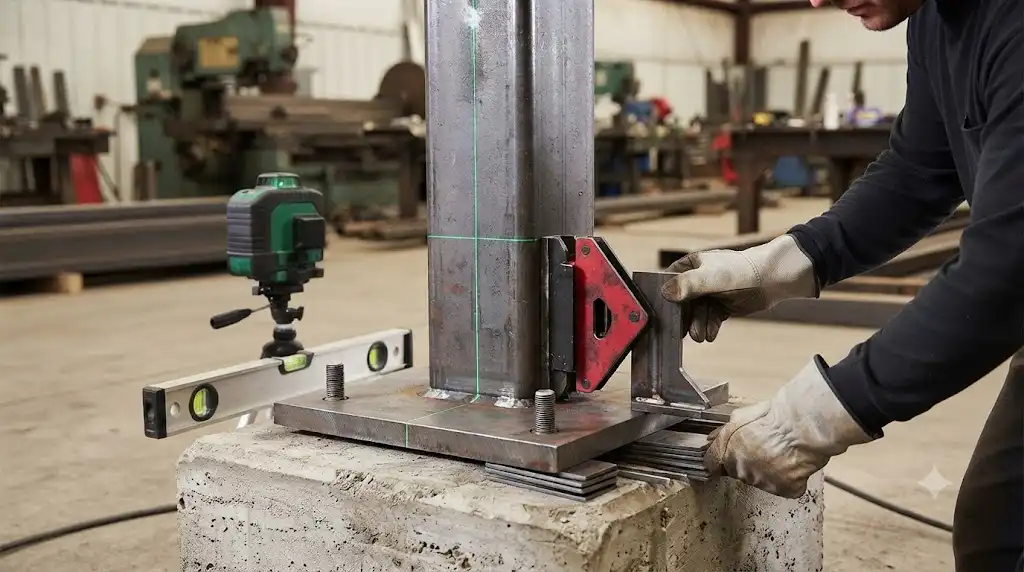

روش نصب کاملاً عمود و تراز
مرحله اول؛ آمادهسازی سطح
پیش از شروع کار، سطح نصب باید از نظر آلودگی، برجستگی و آسیب بررسی شود. وجود گردوغبار یا ذرات فلزی زیر پایه میتواند اندازهگیری را تغییر دهد.

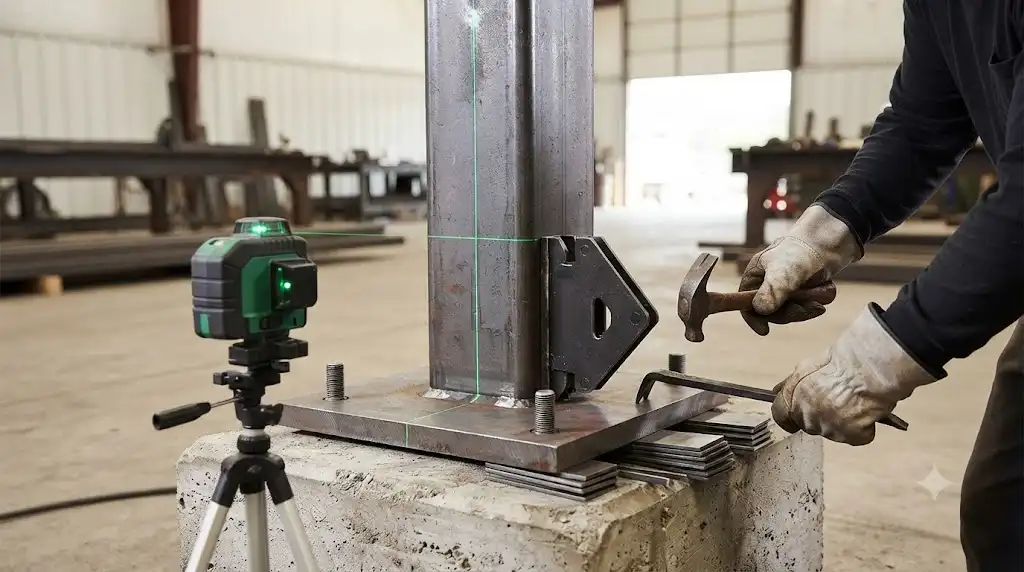

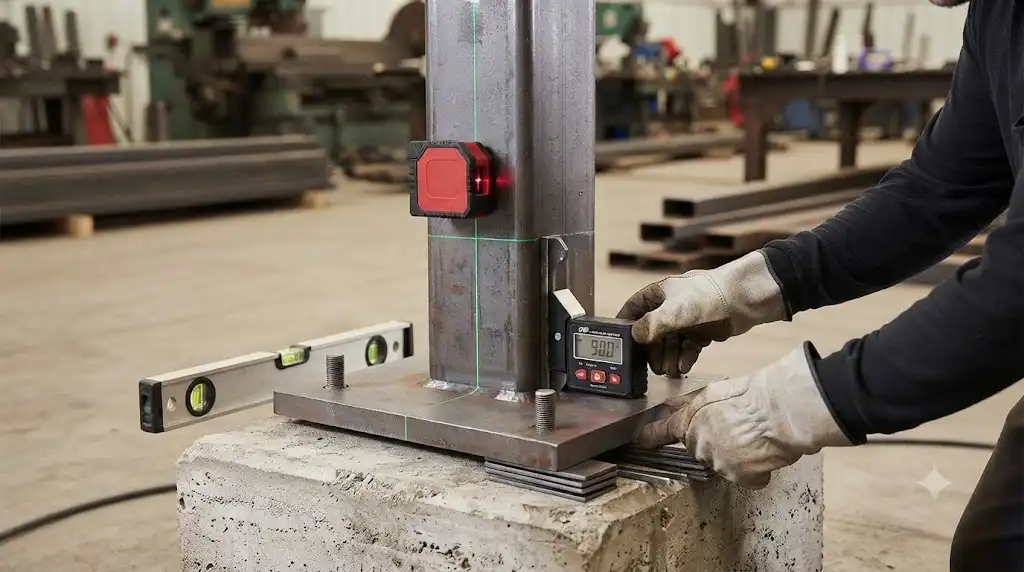

مرحله دوم؛ ایجاد خط مرجع
تراز لیزری در موقعیت مناسبی قرار میگیرد. خط افقی برای تعیین ارتفاع و خط عمودی برای کنترل راستای قطعه استفاده میشود.
مرحله سوم؛ قرار دادن قطعه
پروفیل یا سازه در موقعیت تقریبی قرار داده میشود. در این مرحله هنوز اتصال نهایی انجام نمیشود تا امکان اصلاح وجود داشته باشد.
مرحله چهارم؛ کنترل زاویه
گونیا مغناطیسی روی محل اتصال قرار میگیرد. اگر زاویه نسبت به خط مبنا دقیقاً ۹۰ درجه نباشد، موقعیت قطعه اصلاح میشود.
مرحله پنجم؛ شیمگذاری
در صورت مشاهده اختلاف ارتفاع یا فاصله، شیم مناسب در محل اتصال قرار میگیرد. ضخامت شیم باید به اندازهای باشد که قطعه نسبت به خط لیزر در موقعیت صحیح قرار گیرد.
مرحله ششم؛ کنترل مجدد
پس از تنظیم اولیه، تمام نقاط اتصال دوباره بررسی میشوند. کنترل مجدد اهمیت زیادی دارد، زیرا اصلاح یک نقطه ممکن است روی موقعیت نقطه دیگر اثر بگذارد.
مرحله هفتم؛ اتصال نهایی
پس از تأیید عمود، تراز و همراستایی، پیچها سفت یا عملیات جوشکاری انجام میشود. در اتصالات جوشی بهتر است ابتدا خالجوش اجرا و سپس اندازهگیری نهایی انجام شود.

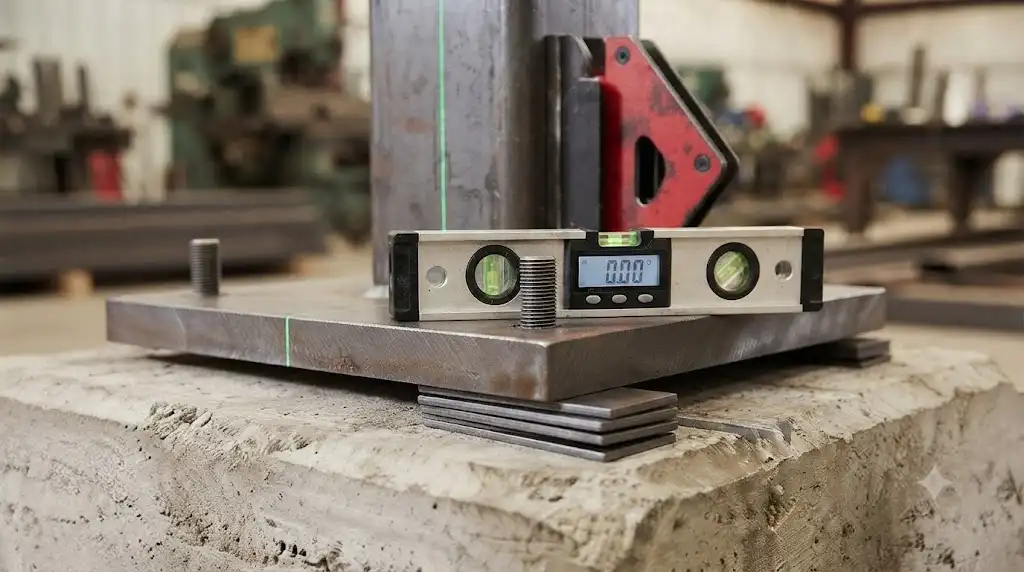

استفاده از گونیا مغناطیسی هنگام جوشکاری
جوشکاری میتواند به دلیل انقباض حرارتی باعث تغییر زاویه قطعات شود. به همین دلیل، صرفاً تنظیم اولیه با گونیا کافی نیست.
پس از خالجوش، زاویه باید دوباره بررسی شود. در قطعات حساس، توالی جوشکاری نیز باید بهگونهای انتخاب شود که اعوجاج حرارتی به حداقل برسد.
قدرت آهنربای گونیا باید با وزن قطعه تناسب داشته باشد. برای قطعات سنگین، استفاده از گونیا بهعنوان ابزار نگهدارنده اصلی کافی نیست و باید از فیکسچر مناسب استفاده شود.

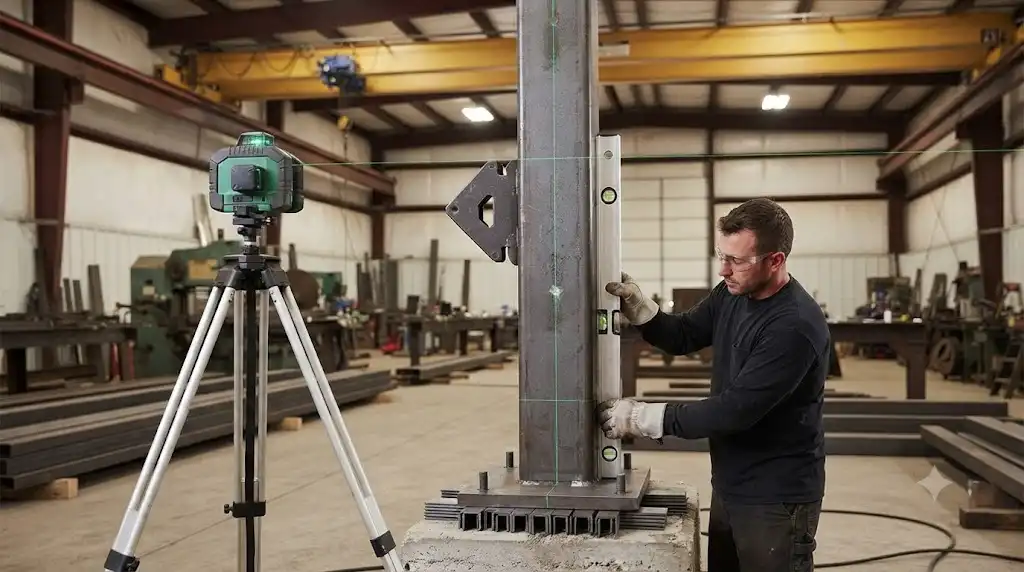

نقش شیم در اصلاح نصب
شیمگذاری یکی از روشهای ساده برای اصلاح خطاهای جزئی است. بااینحال، استفاده صحیح از آن به شناخت نوع اتصال نیاز دارد.
شیم فلزی
شیمهای فولادی یا استیل برای کاربردهایی که استحکام و پایداری مکانیکی اهمیت دارد، گزینه مناسبی هستند.
شیم استنلس استیل
در محیطهای مرطوب یا خورنده، استفاده از شیم مقاوم به خوردگی میتواند عمر اتصال را افزایش دهد.
شیمهای چندضخامت
این محصولات امکان تنظیم دقیق فاصله را فراهم میکنند. در کاربردهای صنعتی، شیمهای دقیق با ضخامت مشخص برای اصلاح تلرانس نیز مورد استفاده قرار میگیرند.
خطاهای رایج در تراز و عمودکاری
اعتماد کامل به یک اندازهگیری
یک اندازهگیری نمیتواند همیشه صحت نصب را تضمین کند. تغییر موقعیت قطعه هنگام سفتکردن پیچ یا جوشکاری ممکن است نتیجه اولیه را تغییر دهد.
نصب تراز لیزری روی سطح ناپایدار
اگر دستگاه لیزر روی پایهای قرار گرفته باشد که لرزش دارد، خط مرجع نیز دچار نوسان خواهد شد. پایه محکم و محل نصب مناسب اهمیت زیادی دارد.
بیتوجهی به دقت ابزار
هر ابزار اندازهگیری دارای محدوده خطا است. برای کارهای حساس، صحت عملکرد تراز لیزری و گونیا باید بررسی شود.
استفاده بیش از حد از شیم
چندین لایه شیم روی هم میتواند پایداری اتصال را کاهش دهد. بهتر است تا حد امکان از شیم با ضخامت مناسب استفاده شود.
سفتکردن اتصال پیش از کنترل نهایی
اگر پیچها قبل از تنظیم کامل سفت شوند، اصلاح موقعیت دشوارتر خواهد شد. ترتیب صحیح کار باید شامل تنظیم، کنترل و سپس تثبیت نهایی باشد.
۵ راهکار برای افزایش دقت نصب
۱. همیشه یک خط مرجع ثابت ایجاد کنید
تراز لیزری را در موقعیتی قرار دهید که تمام نقاط مهم سازه نسبت به یک مرجع مشترک کنترل شوند.
۲. زاویه را در چند نقطه بررسی کنید
استفاده از گونیا در یک نقطه ممکن است کافی نباشد. کنترل چند نقطه، احتمال پیچش یا تاب سازه را کاهش میدهد.
۳. شیم را با ضخامت دقیق انتخاب کنید
ضخامت شیم باید بر اساس اندازهگیری واقعی تعیین شود. حدسزدن مقدار اصلاح میتواند خطای جدید ایجاد کند.
۴. پیش از اتصال نهایی دوباره اندازهگیری کنید
یک کنترل کوتاه قبل از جوشکاری یا سفتکردن پیچها میتواند از اصلاحات پرهزینه بعدی جلوگیری کند.
۵. ابزارها را بهصورت ترکیبی به کار ببرید
تکیه بر یک ابزار معمولاً دقت کمتری نسبت به کنترل چندمرحلهای دارد. ترکیب تراز لیزری، گونیا و شیم نتیجه قابلاعتمادتری ایجاد میکند.
سناریوی اجرایی نصب یک چهارچوب فلزی
فرض کنید قرار است یک چهارچوب فلزی روی پایههای موجود نصب شود. ابتدا تراز لیزری برای مشخصکردن ارتفاع دقیق تمام پایهها تنظیم میشود.
پس از قرارگیری چهارچوب، اختلاف ارتفاع نقاط مختلف اندازهگیری خواهد شد. اگر یکی از پایهها پایینتر باشد، شیم فلزی با ضخامت مناسب زیر آن قرار میگیرد.
در مرحله بعد، گونیا مغناطیسی برای کنترل زاویه اتصال استفاده میشود. پس از رسیدن به زاویه ۹۰ درجه، نقاط اتصال خالجوش میشوند.
کنترل نهایی باید قبل از جوش کامل انجام گیرد. چنانچه گرمای جوش باعث تغییر موقعیت شده باشد، اصلاحات لازم در همین مرحله انجام میشود.
نکات فنی و استانداردی
دقت موردنیاز باید بر اساس کاربرد نهایی قطعه تعیین شود. یک سازه دکوراتیو ممکن است تلرانس متفاوتی نسبت به شاسی یک دستگاه صنعتی یا چهارچوب سازهای داشته باشد.
برای قطعات باربر، الزامات طراحی و تلرانسهای اجرایی باید از نقشه فنی، مشخصات پروژه و استاندارد مربوط به سازه استخراج شود. استفاده از ابزار دقیق، جایگزین محاسبات مهندسی یا الزامات استانداردی نیست.
همچنین، دقت تراز لیزری باید متناسب با محدوده کاری انتخاب شود. افزایش فاصله از دستگاه معمولاً اهمیت خطای اندازهگیری را بیشتر میکند.
جمعبندی
دستیابی به نصب کاملاً عمود و تراز تنها با یک ابزار امکانپذیر نیست. گونیا مغناطیسی برای کنترل زاویه و تثبیت قطعات، تراز لیزری برای ایجاد خطوط مرجع و شیمگذاری برای اصلاح اختلاف ارتفاع و فاصله، سه ابزار مکمل در این فرآیند هستند.
ترکیب این روشها باعث میشود خطاهای ناشی از ناهمواری سطح، اختلاف ارتفاع، تغییر زاویه و جابهجایی هنگام اتصال بهتر کنترل شوند. اجرای مرحلهای، اندازهگیری مجدد و تثبیت نهایی پس از تأیید موقعیت، مهمترین عوامل دستیابی به نتیجه دقیق هستند.
سوالات متداول
گونیا مغناطیسی چه کاربردی دارد؟
این ابزار برای کنترل زاویه قطعات فلزی و نگهداشتن موقت آنها، بهخصوص هنگام مونتاژ و جوشکاری، استفاده میشود.
تراز لیزری برای چه کاری استفاده میشود؟
تراز لیزری خطوط افقی و عمودی ایجاد میکند تا موقعیت قطعات نسبت به یک مرجع دقیق کنترل شود.
شیمگذاری چیست؟
قرار دادن قطعات نازک و دقیق بین دو سطح برای اصلاح اختلاف ارتفاع، فاصله یا موقعیت را شیمگذاری مینامند.
آیا میتوان بهجای تراز لیزری از تراز دستی استفاده کرد؟
برای کارهای کوچک بله، اما در فواصل زیاد و نصب چند نقطهای، تراز لیزری امکان انتقال مرجع یکنواختتری را فراهم میکند.
آیا شیم باعث ضعیفشدن اتصال میشود؟
اگر تعداد و ضخامت شیمها بیش از حد باشد یا بهدرستی مهار نشوند، ممکن است پایداری اتصال کاهش یابد. انتخاب شیم مناسب و طراحی صحیح اتصال اهمیت دارد.
آیا گونیا مغناطیسی برای جوشکاری مناسب است؟
برای تنظیم و نگهداری موقت قطعات سبک و متوسط مناسب است، اما برای قطعات سنگین باید از فیکسچر و تجهیزات نگهدارنده متناسب استفاده شود.
چرا بعد از جوشکاری دوباره باید تراز را کنترل کرد؟
انقباض و انبساط حرارتی میتواند باعث تغییر موقعیت یا زاویه قطعه شود. کنترل مجدد، خطای ایجادشده هنگام جوشکاری را مشخص میکند.
بهترین روش برای نصب کاملاً عمود و تراز چیست؟
ترکیب یک مرجع دقیق با تراز لیزری، کنترل زاویه با گونیا و اصلاح اختلاف ارتفاع با شیم، روش مؤثری برای افزایش دقت نصب است.
