بست مناسب برای سوپرفیکس یو + معرفی انواع اتصالات (پیچ، پرچ، جوش)

مقدمه

انتخاب بست مناسب برای سوپرفیکس یو یکی از مهم‌ترین عوامل در افزایش استحکام، ایمنی و طول عمر سیستم‌های نصب و ساپورت تأسیسات محسوب می‌شود. بسیاری از مشکلات اجرایی در پروژه‌های صنعتی، ساختمانی و نیروگاهی به دلیل انتخاب نادرست اتصالات یا استفاده از بست‌های نامناسب رخ می‌دهد. زمانی که پروفیل سوپرفیکس یو به‌عنوان پایه نگهدارنده لوله‌ها، سینی کابل، کانال‌های تهویه یا تجهیزات مکانیکی مورد استفاده قرار می‌گیرد، نحوه اتصال آن به سازه و نوع بست انتخاب‌شده تأثیر مستقیمی بر عملکرد نهایی سیستم خواهد داشت.

از سوی دیگر، شناخت تفاوت میان اتصال پیچ و مهره‌ای، پرچی و جوشی به مهندسان و مجریان کمک می‌کند تا متناسب با شرایط پروژه بهترین روش را انتخاب کنند. هر کدام از این اتصالات دارای مزایا، محدودیت‌ها و الزامات اجرایی خاص خود هستند که باید پیش از نصب مورد بررسی قرار گیرند.

در این مقاله به بررسی کامل بست مناسب برای سوپرفیکس یو، انواع اتصالات رایج، استانداردهای اجرایی، خطاهای متداول و راهکارهای افزایش کیفیت نصب خواهیم پرداخت.

بست مناسب برای سوپرفیکس یو چیست؟

سوپرفیکس یو نوعی پروفیل فلزی مهندسی‌شده است که برای ساخت سیستم‌های ساپورت و نگهدارنده تجهیزات مختلف مورد استفاده قرار می‌گیرد. این پروفیل به دلیل داشتن سوراخ‌های استاندارد و طراحی ویژه، امکان اجرای سریع و مطمئن انواع اتصالات را فراهم می‌کند.

بست مناسب برای سوپرفیکس یو مجموعه‌ای از تجهیزات اتصال شامل پیچ، مهره، واشر، پرچ، گیره و سایر متعلقات نصب است که وظیفه انتقال بار و تثبیت سازه را بر عهده دارند.

کیفیت این بست‌ها نقش مهمی در موارد زیر دارد:

• افزایش مقاومت مکانیکی
• جلوگیری از لرزش تجهیزات
• کاهش هزینه تعمیرات
• تسهیل عملیات نصب
• افزایش ایمنی سازه

بهترین بست برای سوپرفیکس یو چیست؟

بهترین بست برای سوپرفیکس یو بسته به نوع پروژه انتخاب می‌شود. در اغلب پروژه‌های ساختمانی و تأسیساتی، اتصال پیچ و مهره‌ای به دلیل قابلیت تنظیم، سرعت نصب بالا و امکان باز و بسته شدن مجدد، گزینه‌ای ایده‌آل محسوب می‌شود. در شرایط خاص می‌توان از پرچ یا جوش نیز استفاده کرد، اما هر کدام محدودیت‌های اجرایی مخصوص خود را دارند.

اهمیت انتخاب بست مناسب در سیستم سوپرفیکس

گاهی اوقات پروفیل با کیفیت بالا انتخاب می‌شود اما اتصال ضعیف باعث بروز شکست سازه خواهد شد. به همین دلیل مهندسان سازه و تأسیسات همواره تأکید ویژه‌ای بر انتخاب صحیح بست‌ها دارند.

عوامل زیر اهمیت این موضوع را نشان می‌دهند:

• تحمل بارهای استاتیکی
• مقاومت در برابر بارهای دینامیکی
• جلوگیری از خوردگی
• افزایش عمر مفید سیستم
• حفظ ایمنی تجهیزات نصب‌شده
• کاهش هزینه نگهداری

چنانچه بست نامناسب انتخاب شود، حتی قوی‌ترین پروفیل‌ها نیز عملکرد مطلوبی نخواهند داشت.

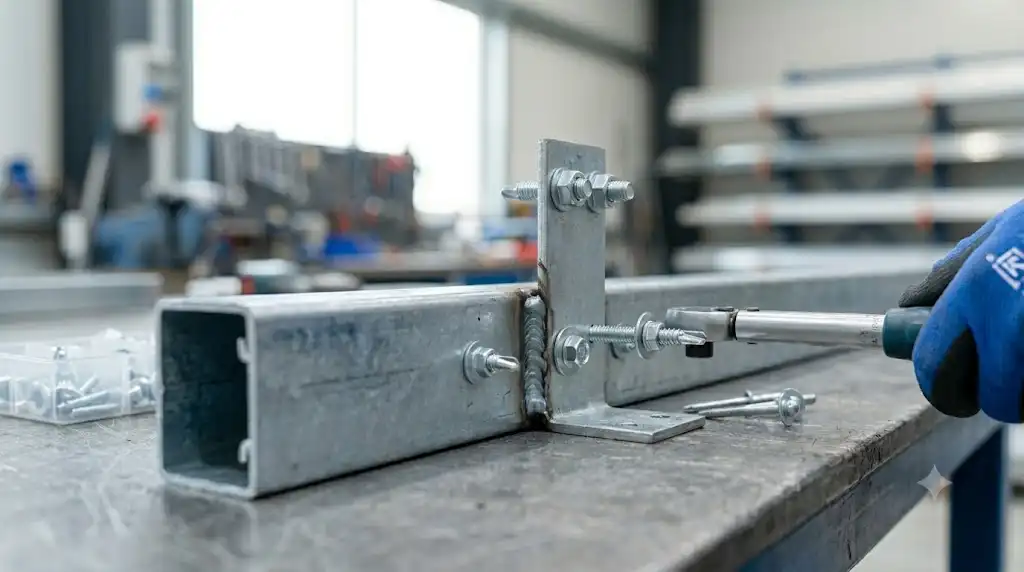

انواع بست مورد استفاده در سوپرفیکس یو

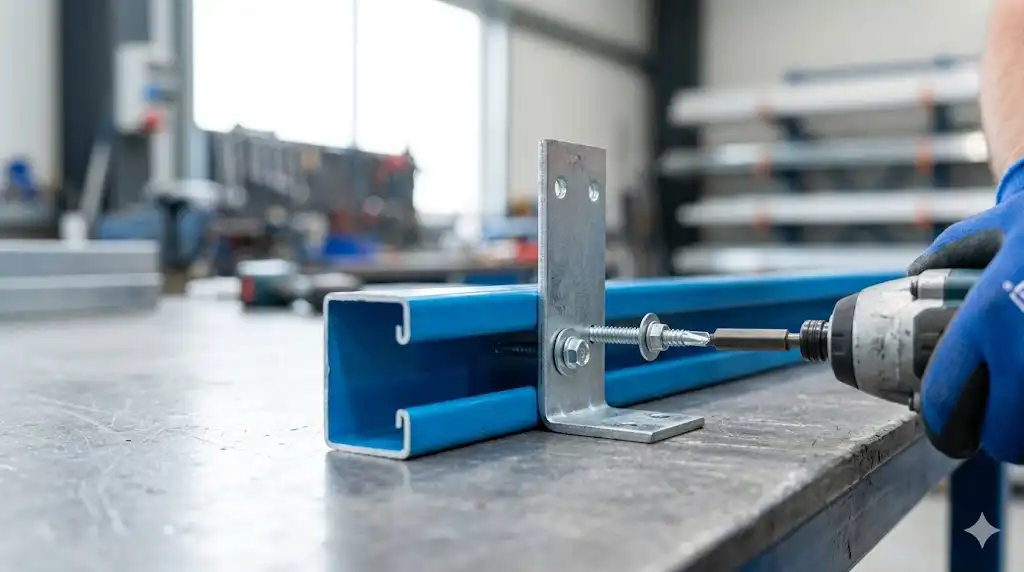

پیچ و مهره

رایج‌ترین روش اتصال در سیستم‌های سوپرفیکس استفاده از پیچ و مهره است. این نوع اتصال امکان مونتاژ سریع و بدون عملیات تخریبی را فراهم می‌کند.

مزایای پیچ و مهره:

• نصب آسان
• قابلیت تنظیم موقعیت
• امکان باز و بسته شدن
• مناسب برای توسعه آینده پروژه
• عدم نیاز به عملیات جوشکاری

در اغلب پروژه‌های تأسیسات مکانیکی و الکتریکی از پیچ‌های گالوانیزه یا استیل ضدزنگ استفاده می‌شود.

مهره کانالی

مهره کانالی یکی از پرکاربردترین اتصالات در سیستم سوپرفیکس محسوب می‌شود.

ویژگی‌های مهم:

• درون کانال پروفیل قرار می‌گیرد.
• نیاز به سوراخ‌کاری مجدد ندارد.
• سرعت نصب را افزایش می‌دهد.
• توزیع یکنواخت بار ایجاد می‌کند.

استفاده از مهره کانالی موجب کاهش زمان اجرا در پروژه‌های بزرگ می‌شود.

واشر تخت و فنری

وجود واشر مناسب از شل شدن پیچ‌ها جلوگیری می‌کند.

واشر تخت:

• توزیع بهتر فشار
• محافظت از سطح فلز

واشر فنری:

• جلوگیری از باز شدن اتصال در اثر لرزش
• افزایش پایداری اتصال

گیره‌های اتصال

برخی پروژه‌ها به اتصال مستقیم لوله یا کابل روی پروفیل نیاز دارند. در چنین شرایطی انواع گیره و بست فلزی مورد استفاده قرار می‌گیرد.

کاربردها:

• نگهداری لوله
• تثبیت سینی کابل
• نصب تجهیزات سبک
• مهار کانال‌های تهویه

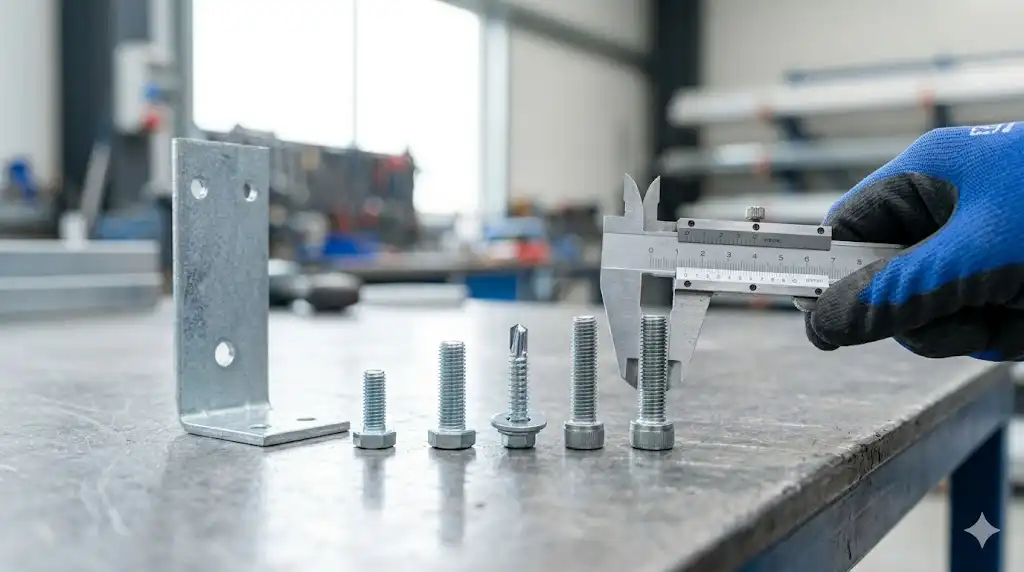

اتصال پیچ و مهره‌ای در سوپرفیکس یو

مزایای اتصال پیچ و مهره‌ای

بخش عمده پروژه‌های مدرن از این روش استفاده می‌کنند.

مهم‌ترین مزایا:

قابلیت دمونتاژ

در صورت نیاز می‌توان اتصال را بدون آسیب باز کرد.

سرعت اجرای بالا

عملیات نصب به تجهیزات خاص نیاز ندارد.

انعطاف‌پذیری

اصلاح ابعاد و تغییرات طراحی به سادگی انجام می‌شود.

کاهش هزینه نگهداری

در زمان تعمیرات دسترسی به تجهیزات آسان‌تر خواهد بود.

معایب اتصال پیچ و مهره‌ای

با وجود مزایای متعدد، رعایت برخی نکات ضروری است:

• احتمال شل شدن در اثر لرزش
• نیاز به کنترل گشتاور
• وابستگی به کیفیت مهره و واشر

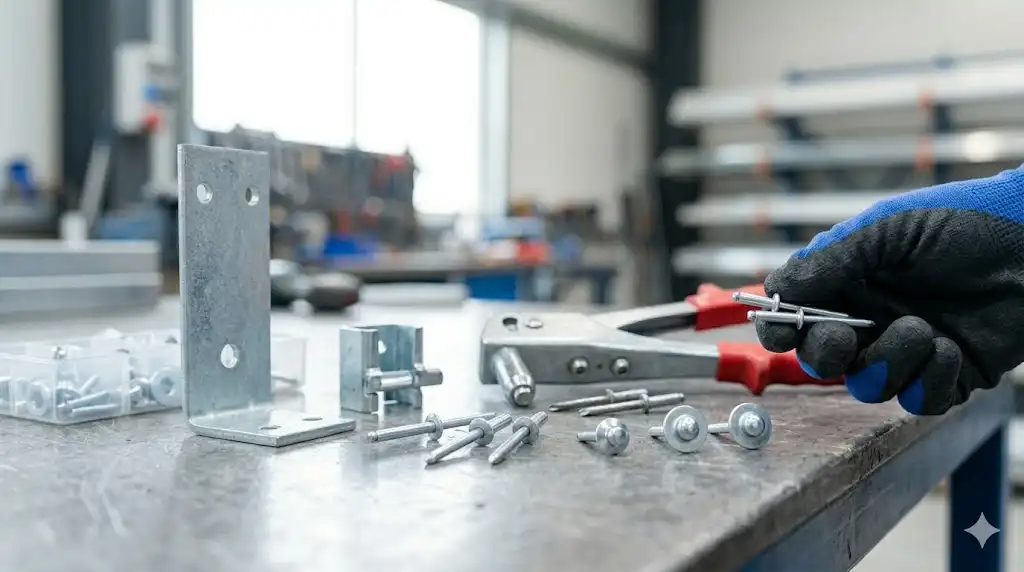

اتصال پرچی در سوپرفیکس یو

پرچ یکی دیگر از روش‌های اتصال قطعات فلزی است که در برخی پروژه‌های سبک مورد استفاده قرار می‌گیرد.

مزایای اتصال پرچی

• سرعت مناسب اجرا
• وزن کم اتصال
• عدم نیاز به جوشکاری
• قیمت اقتصادی

محدودیت‌های اتصال پرچی

• قابلیت باز شدن ندارد.
• تحمل بار محدودتری نسبت به پیچ دارد.
• تعمیر و اصلاح دشوارتر است.

به همین دلیل استفاده از پرچ بیشتر در پروژه‌های سبک و سازه‌های کم‌بار توصیه می‌شود.

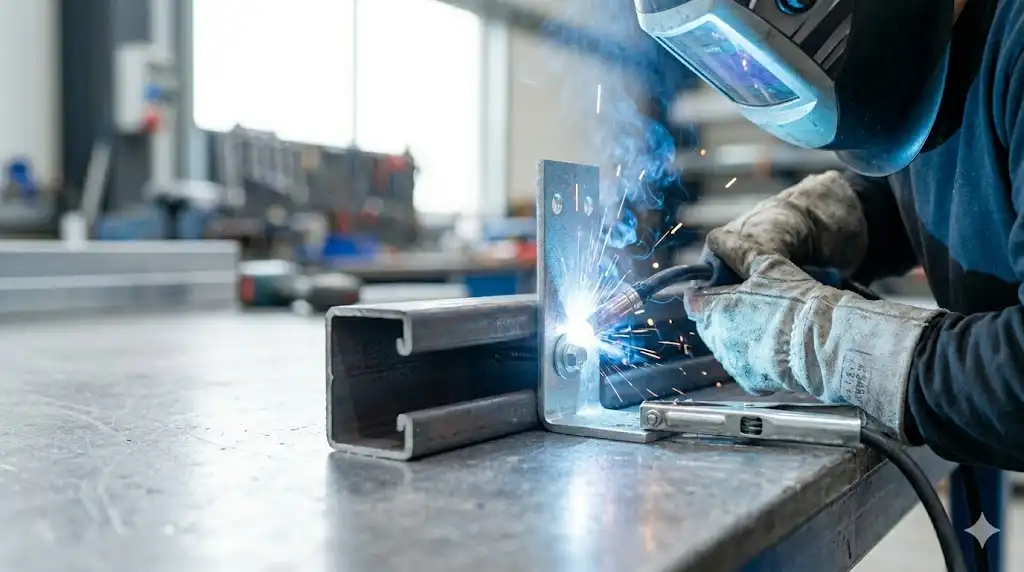

اتصال جوشی در سوپرفیکس یو

در پروژه‌های صنعتی سنگین گاهی از جوشکاری برای اتصال پروفیل‌ها استفاده می‌شود.

مزایای جوشکاری

• استحکام بسیار بالا
• یکپارچگی سازه
• مقاومت در برابر بارهای سنگین

معایب جوشکاری

• زمان اجرای بیشتر
• نیاز به نیروی متخصص
• کاهش پوشش گالوانیزه
• احتمال خوردگی محل جوش
• دشواری در تعمیرات بعدی

به همین علت بسیاری از سازندگان سیستم‌های مدرن ساپورت ترجیح می‌دهند از اتصالات پیچ و مهره‌ای استفاده کنند.

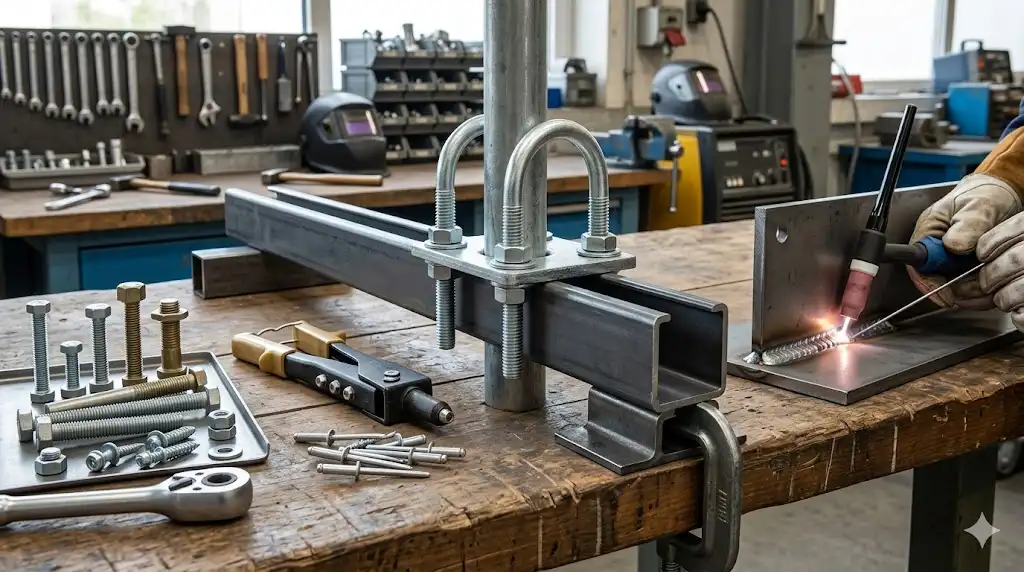

مقایسه پیچ، پرچ و جوش در سوپرفیکس یو

استانداردهای مهم در انتخاب بست سوپرفیکس

برای دستیابی به اتصال ایمن، رعایت استانداردهای فنی ضروری است.

مهم‌ترین موارد عبارت‌اند از:

انتخاب کلاس مقاومتی پیچ

پیچ‌های کلاس 8.8 و 10.9 در پروژه‌های صنعتی کاربرد گسترده‌ای دارند.

استفاده از پوشش ضدخوردگی

محیط‌های مرطوب نیازمند بست‌های گالوانیزه گرم یا استیل ضدزنگ هستند.

رعایت گشتاور بستن پیچ

بستن بیش از حد یا کمتر از حد مجاز می‌تواند موجب خرابی اتصال شود.

کنترل فاصله سوراخ‌ها

فواصل استاندارد از تمرکز تنش جلوگیری می‌کند.

مراحل انتخاب بست مناسب برای سوپرفیکس یو

بررسی نوع بار

ابتدا باید مشخص شود بار وارده سبک، متوسط یا سنگین است.

ارزیابی شرایط محیطی

رطوبت، دما و مواد خورنده بر انتخاب جنس بست تأثیر دارند.

تعیین قابلیت تعمیرات

پروژه‌هایی که نیاز به توسعه آینده دارند بهتر است از اتصالات پیچ و مهره‌ای استفاده کنند.

بررسی الزامات اجرایی

در برخی پروژه‌ها محدودیت زمانی باعث انتخاب روش‌های سریع‌تر می‌شود.

انتخاب جنس مناسب

بست‌های فولادی، گالوانیزه و استنلس استیل هر کدام کاربرد خاصی دارند.

خطاهای رایج در نصب بست‌های سوپرفیکس

بسیاری از مشکلات اجرایی ناشی از اشتباهات ساده اما مهم هستند.

استفاده از پیچ نامتناسب

قطر و طول نامناسب پیچ باعث کاهش ظرفیت باربری خواهد شد.

حذف واشر

برخی مجریان برای کاهش هزینه از واشر استفاده نمی‌کنند که نتیجه آن شل شدن اتصال است.

انتخاب بست نامناسب برای محیط خورنده

رطوبت و مواد شیمیایی می‌توانند به سرعت باعث زنگ‌زدگی شوند.

جوشکاری بدون ترمیم پوشش

پس از جوشکاری باید پوشش محافظ ترمیم شود.

سفت کردن بیش از حد پیچ

اعمال گشتاور بیش از حد موجب آسیب به رزوه‌ها خواهد شد.

۵ راهکار کاربردی برای افزایش دوام اتصالات سوپرفیکس

استفاده از بست گالوانیزه گرم

این نوع پوشش مقاومت بالایی در برابر خوردگی ایجاد می‌کند.

بهره‌گیری از واشر فنری

لرزش‌های مداوم تأثیر کمتری بر اتصال خواهند داشت.

کنترل دوره‌ای اتصالات

بازرسی منظم از خرابی‌های احتمالی جلوگیری می‌کند.

استفاده از مهره کانالی استاندارد

اتصال ایمن‌تر و توزیع بار مناسب‌تری ایجاد می‌شود.

رعایت گشتاور توصیه‌شده

طول عمر سیستم به شکل قابل توجهی افزایش می‌یابد.

مثال واقعی از انتخاب بست مناسب

فرض کنید در یک ساختمان اداری قرار است مسیر سینی کابل در سقف کاذب اجرا شود.

شرایط پروژه:

• بار متوسط
• امکان توسعه در آینده
• نیاز به سرعت اجرا
• محیط داخلی بدون رطوبت شدید

در چنین شرایطی بهترین گزینه استفاده از سوپرفیکس یو همراه با مهره کانالی، پیچ گالوانیزه، واشر تخت و واشر فنری است.

چنانچه از جوشکاری استفاده شود، توسعه شبکه کابل‌کشی در آینده با دشواری بیشتری همراه خواهد بود.

جمع‌بندی

انتخاب بست مناسب برای سوپرفیکس یو نقش کلیدی در ایمنی، دوام و عملکرد سازه‌های نگهدارنده دارد. هرچند روش‌های مختلفی مانند پیچ و مهره، پرچ و جوش برای اتصال این پروفیل‌ها وجود دارد، اما در اکثر پروژه‌های تأسیساتی و ساختمانی اتصال پیچ و مهره‌ای به دلیل سرعت نصب، انعطاف‌پذیری و قابلیت تعمیرات بهترین گزینه محسوب می‌شود. در مقابل، جوشکاری برای سازه‌های سنگین و پرچ برای کاربردهای سبک‌تر مناسب است. بررسی شرایط محیطی، میزان بارگذاری و الزامات اجرایی پیش از انتخاب نوع اتصال، ضامن موفقیت پروژه خواهد بود.

سوالات متداول

بهترین نوع اتصال برای سوپرفیکس یو چیست؟

در بیشتر پروژه‌های ساختمانی و تأسیساتی، اتصال پیچ و مهره‌ای بهترین گزینه محسوب می‌شود.

آیا می‌توان سوپرفیکس یو را جوشکاری کرد؟

بله، اما جوشکاری ممکن است پوشش گالوانیزه را تخریب کرده و خطر خوردگی را افزایش دهد.

مهره کانالی چه مزیتی دارد؟

این قطعه سرعت نصب را افزایش داده و نیاز به سوراخ‌کاری مجدد را از بین می‌برد.

پرچ برای چه کاربردی مناسب است؟

پروژه‌های سبک و سازه‌هایی که نیاز به باز و بسته شدن مجدد ندارند.

کدام بست برای محیط‌های مرطوب مناسب‌تر است؟

بست‌های استنلس استیل یا گالوانیزه گرم بهترین عملکرد را دارند.

آیا استفاده از واشر ضروری است؟

بله، واشر از شل شدن اتصال و تمرکز تنش جلوگیری می‌کند.

پیچ‌های کلاس 8.8 و 10.9 چه تفاوتی دارند؟

پیچ کلاس 10.9 ظرفیت باربری بیشتری نسبت به کلاس 8.8 دارد.

چگونه می‌توان عمر اتصالات سوپرفیکس را افزایش داد؟

با انتخاب بست استاندارد، استفاده از پوشش ضدخوردگی، کنترل دوره‌ای و رعایت گشتاور نصب مناسب.
