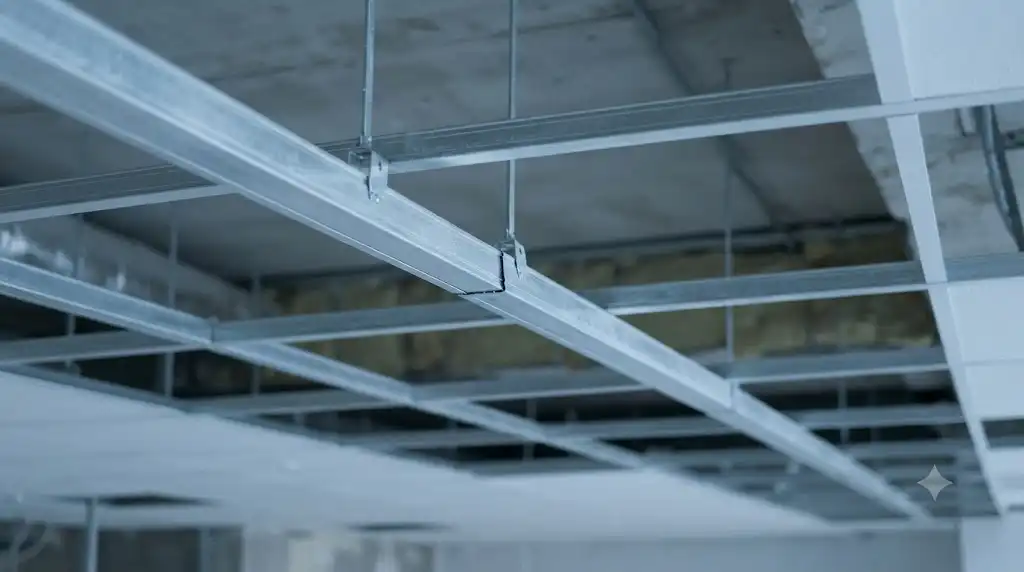

تغییرات دمایی یکی از عوامل مهم در طراحی و اجرای سقفهای بزرگ است و میتواند باعث انبساط و انقباض اجزای فلزی، تغییر طول اتصالات و ایجاد تنشهای حرارتی شود. سوپرفیکس یو، بهعنوان یکی از اجزای مورد استفاده در سیستمهای نصب و اتصال، در سازههایی با دهانه زیاد باید به شکلی انتخاب و نصب شود که امکان حرکت کنترلشده ناشی از تغییرات دما را فراهم کند.
در سازههای وسیع، حتی تغییر طول بسیار کوچک نیز در طولهای زیاد به مقدار قابل توجهی تبدیل میشود. اگر این حرکت توسط اتصالات، پیچها یا اجزای نگهدارنده مهار شود، نیروهای اضافی به سقف منتقل شده و احتمال تغییر شکل، شلشدن اتصال، ترک در اجزای پیرامونی یا کاهش دوام سیستم افزایش مییابد.
انبساط و انقباض حرارتی چیست؟
تقریباً تمام مواد با افزایش دما منبسط و با کاهش دما منقبض میشوند. مقدار این تغییر به ضریب انبساط حرارتی ماده، طول اولیه و میزان تغییر دما وابسته است.
رابطه ساده تغییر طول به صورت زیر بیان میشود:
ΔL = α × L × ΔT
در این رابطه، ΔL تغییر طول، α ضریب انبساط حرارتی، L طول اولیه و ΔT اختلاف دمای ایجادشده است.
برای مثال، اگر یک عضو فلزی با طول ۳۰ متر تحت تغییر دمای ۵۰ درجه سانتیگراد قرار گیرد، تغییر طول آن میتواند چندین میلیمتر باشد. همین مقدار حرکت در یک اتصال آزاد معمولاً مسئله بزرگی ایجاد نمیکند؛ اما در اتصالی که کاملاً مقید شده باشد، میتواند به نیروی قابل توجهی تبدیل شود.
چرا اثر دما در سقفهای بزرگ مهمتر است؟
طول زیاد، مهمترین عامل افزایش جابهجایی حرارتی است. هرچه طول عضو بیشتر باشد، حتی یک ضریب انبساط نسبتاً کوچک نیز تغییر طول بیشتری ایجاد میکند.
سقفهای صنعتی، سالنهای ورزشی، انبارها، سولهها و سازههای تجاری معمولاً دارای سطوح وسیعی هستند. تابش خورشید نیز میتواند باعث شود دمای بخشهای مختلف سقف یکسان نباشد و همین اختلاف دما، حرکتهای موضعی ایجاد کند.

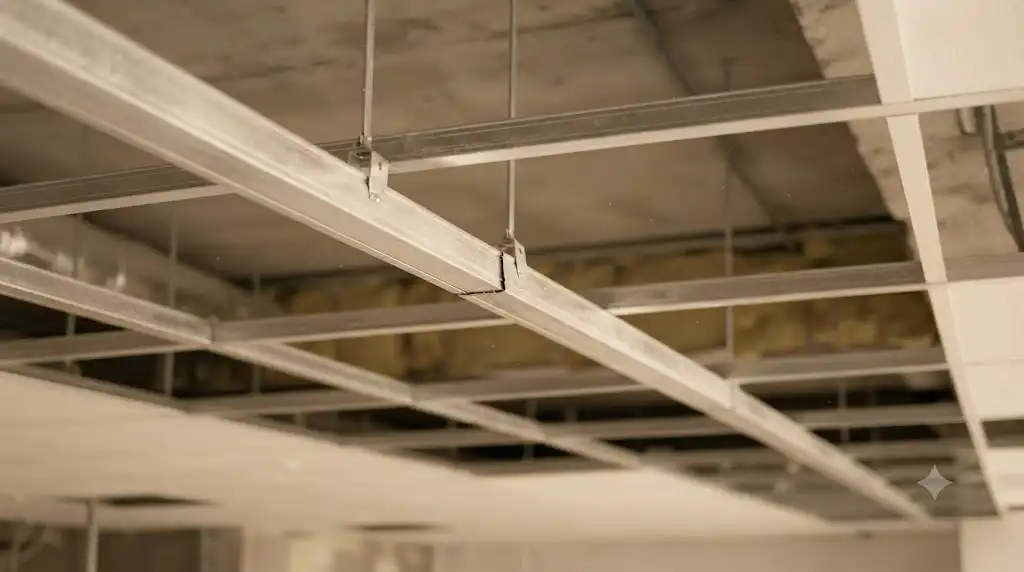

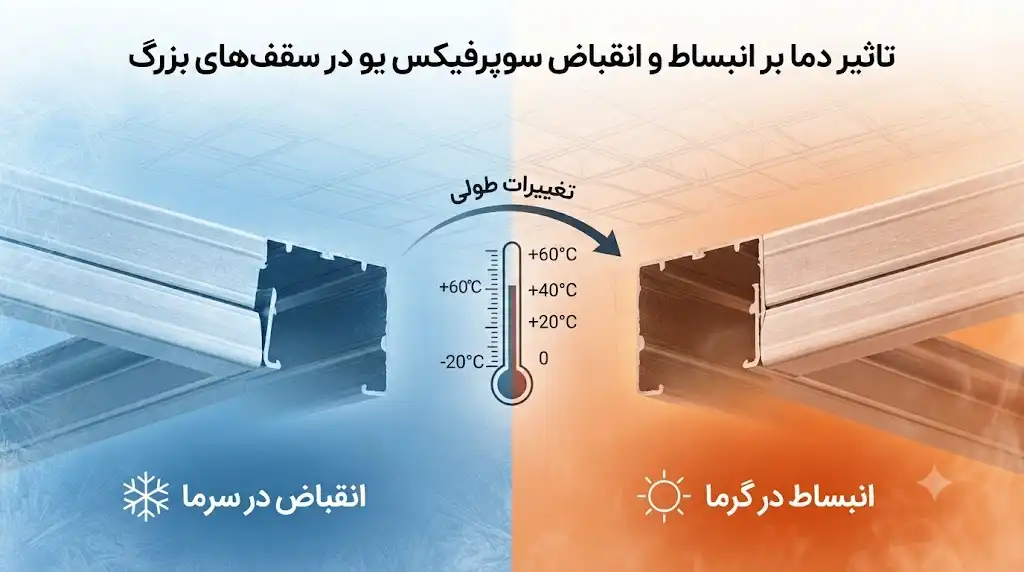

اختلاف دمای روز و شب
سطح سقف در ساعات تابش خورشید ممکن است به دمایی بسیار بالاتر از هوای محیط برسد. پس از غروب، همین سطح با سرعت بیشتری سرد میشود و چرخه انبساط و انقباض تکرار خواهد شد.
تکرار این سیکلها علاوه بر حرکت حرارتی، میتواند بر عمر خستگی اتصالات نیز اثر بگذارد؛ بهویژه اگر جزئیات اتصال دارای تمرکز تنش باشند.
نقش سوپرفیکس یو در کنترل حرکت حرارتی
سوپرفیکس یو را میتوان بخشی از سیستم اتصال یا نگهداری دانست که عملکرد آن به هندسه، جنس، نحوه نصب و میزان آزادی حرکت وابسته است. در طراحی سقفهای بزرگ، صرفاً مقاومت مکانیکی این قطعه کافی نیست و رفتار اتصال در برابر حرکت حرارتی نیز باید بررسی شود.
اگر قطعه در موقعیتی نصب شود که حرکت طبیعی عضو را بیش از حد محدود کند، انبساط حرارتی به نیروی داخلی تبدیل خواهد شد. چنین وضعیتی میتواند به تغییر شکل اتصال یا انتقال بار ناخواسته به سایر اجزای سقف منجر شود.
اتصال ثابت و اتصال لغزشی
در یک سیستم مناسب معمولاً همه نقاط به یک اندازه مقید نمیشوند. برخی نقاط میتوانند نقش اتصال ثابت داشته باشند و سایر نقاط امکان حرکت کنترلشده را فراهم کنند.
این روش باعث میشود تغییر طول حرارتی در یک مسیر مشخص جذب شود. البته محل قرارگیری نقاط ثابت و لغزشی باید مطابق طراحی سازه تعیین شود و نمیتوان صرفاً با شل کردن پیچها انتظار عملکرد مناسب داشت.
عوامل مؤثر بر انبساط حرارتی سوپرفیکس یو
جنس قطعه
ضریب انبساط حرارتی وابسته به جنس است. فولاد، آلومینیوم و سایر فلزات رفتار حرارتی متفاوتی دارند؛ بنابراین استفاده از قطعاتی با جنس متفاوت در یک اتصال باید از نظر حرکت حرارتی و خوردگی گالوانیکی بررسی شود.
طول سیستم
افزایش طول، مقدار جابهجایی حرارتی را به صورت مستقیم افزایش میدهد. به همین دلیل، سیستمهای سقفی با طول زیاد نسبت به جزئیات درزها و اتصالات حساستر هستند.
اختلاف دما
دامنه دمایی شدیدتر، حرکت حرارتی بیشتری ایجاد میکند. موقعیت جغرافیایی، رنگ سقف، میزان تابش، تهویه زیر سقف و شرایط اقلیمی روی این پارامتر اثر دارند.
شرایط اتصال
اتصال کاملاً گیردار، حرکت حرارتی را محدود میکند و در نتیجه نیروی بیشتری تولید خواهد شد. اتصال لغزشی کنترلشده میتواند این حرکت را جذب کند، مشروط بر اینکه طراحی و اجرای آن صحیح باشد.
محاسبه تغییر طول حرارتی در سقف بزرگ
برای یک تخمین اولیه میتوان از رابطه انبساط خطی استفاده کرد:
ΔL = αLΔT
فرض کنید طول سیستم ۵۰ متر، ضریب انبساط حرارتی فولاد تقریباً ۱۲ × ۱۰⁻⁶ بر درجه سانتیگراد و اختلاف دما ۶۰ درجه باشد.
تغییر طول تقریبی برابر است با:
ΔL = 12 × 10⁻⁶ × 50 × 60 = 0.036 m
یعنی طول عضو میتواند حدود ۳۶ میلیمتر تغییر کند.
این عدد نشان میدهد که در سازههای بزرگ، چند سانتیمتر حرکت حرارتی کاملاً محتمل است. اگر اتصال نتواند چنین حرکتی را مدیریت کند، بخشی از آن به تنش و نیرو تبدیل میشود.
چه زمانی انبساط حرارتی به تنش تبدیل میشود؟
اگر یک عضو آزاد باشد، عمدتاً تغییر طول خواهد داد. هنگامی که حرکت آن کاملاً یا تا حد زیادی محدود شود، تنش حرارتی ایجاد میشود.
برای حالت ساده و ایدهآل الاستیک میتوان تنش حرارتی را به صورت تقریبی چنین بیان کرد:
σ = EαΔT
در این رابطه E مدول الاستیسیته ماده است.
با این حال، سازه واقعی معمولاً کاملاً مقید یا کاملاً آزاد نیست. وجود اصطکاک، پیچها، سوراخها، اتصالات لغزشی، تغییر شکل اعضا و شرایط مرزی باعث میشود رفتار واقعی پیچیدهتر از این رابطه ساده باشد.
استانداردها و ملاحظات طراحی
طراحی سقفهای بزرگ باید مطابق مقررات سازهای و مشخصات فنی پروژه انجام شود. در سازههای فولادی، ضوابط طراحی و الزامات مربوط به اتصالات، بارهای حرارتی و عملکرد اجزا باید همزمان مورد توجه قرار گیرند.
استانداردهایی مانند Eurocode 3، استانداردهای مرتبط با سازههای فولادی و مقررات ملی ساختمان میتوانند بسته به محل پروژه مرجع طراحی باشند. برای سازههای خاص نیز مشخصات تولیدکننده سوپرفیکس یو باید با الزامات طراحی پروژه تطبیق داده شود.
نکته کلیدی آن است که ظرفیت قطعه به تنهایی معیار کافی نیست. سیستم اتصال باید در برابر ترکیب بارهای ثقلی، باد، زلزله در صورت کاربرد، ارتعاش و اثرات حرارتی بررسی شود.
۵ راهکار کاربردی برای کنترل اثر دما
۱. پیشبینی حرکت حرارتی
پیش از نصب، تغییر طول تقریبی اعضای اصلی و فرعی محاسبه شود. چنین محاسبهای مشخص میکند که چه میزان فضای حرکتی در سیستم اتصال مورد نیاز است.

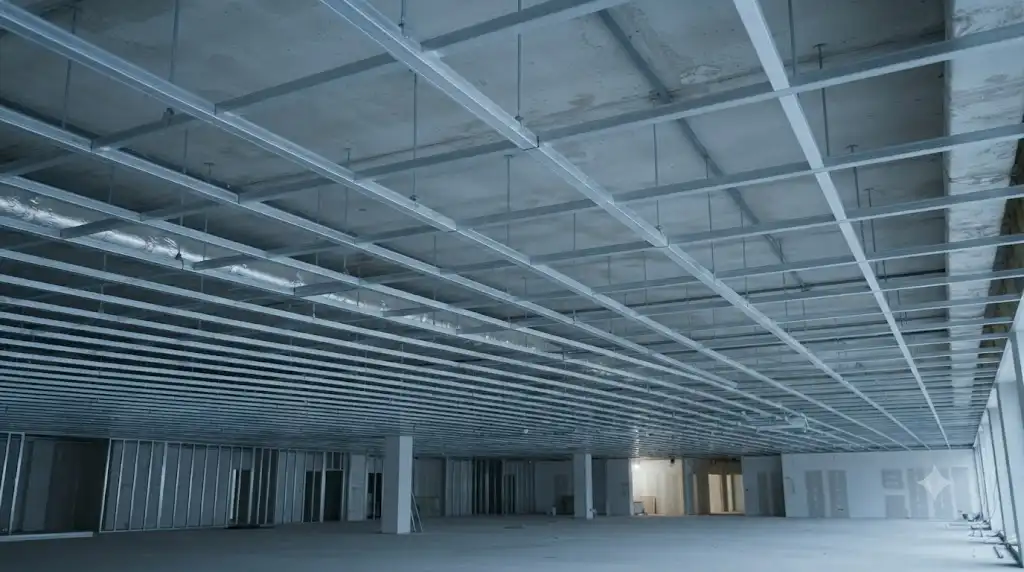

۲. استفاده صحیح از اتصالات لغزشی
در مسیرهایی که نیاز به حرکت دارند، اتصال باید امکان لغزش کنترلشده داشته باشد. سطح تماس، نوع پیچ، واشر و میزان سفتی اتصال باید طبق طراحی تعیین شود.
۳. تعیین نقطه ثابت
قرار دادن یک نقطه ثابت و توزیع مناسب نقاط متحرک میتواند مسیر انتقال نیرو را کنترل کند. تعداد و محل این نقاط باید از روی رفتار کل سازه مشخص شود.
۴. توجه به تابش خورشید
در سقفهای فلزی، دمای سطح ممکن است به شکل محسوسی با دمای هوای محیط متفاوت باشد. برای طراحی دقیق، شرایط واقعی تابش و دمای سطح باید در نظر گرفته شود.
۵. کنترل دورهای اتصالات
بازرسی پیچها، تغییر شکل قطعات، آثار سایش، خوردگی و تغییر موقعیت اتصال باید در برنامه نگهداری قرار گیرد. این کنترل در سقفهایی با دامنه دمایی زیاد اهمیت بیشتری دارد.
خطاهای رایج در اجرای سوپرفیکس یو
یکی از خطاهای متداول، سفت کردن تمام اتصالات به یک شکل است. اگر طراحی نیازمند حرکت نسبی باشد، اجرای اتصال کاملاً مقید میتواند رفتار سیستم را تغییر دهد.
استفاده از سوراخ یا شیار با ابعاد نامتناسب نیز مشکلساز است. فضای حرکتی باید بر اساس مقدار جابهجایی محاسبهشده تعیین شود، نه بر مبنای حدس اجرایی.
نادیده گرفتن اختلاف دمای بخشهای مختلف سقف از خطاهای دیگر است. یک سقف وسیع ممکن است در نقاط مختلف دمای یکسانی نداشته باشد و همین موضوع حرکتهای متفاوتی ایجاد کند.
همچنین انتخاب قطعه صرفاً بر اساس ظرفیت باربری میتواند خطرناک باشد. مقاومت مکانیکی بالا لزوماً به معنی عملکرد مناسب در برابر سیکلهای حرارتی نیست.

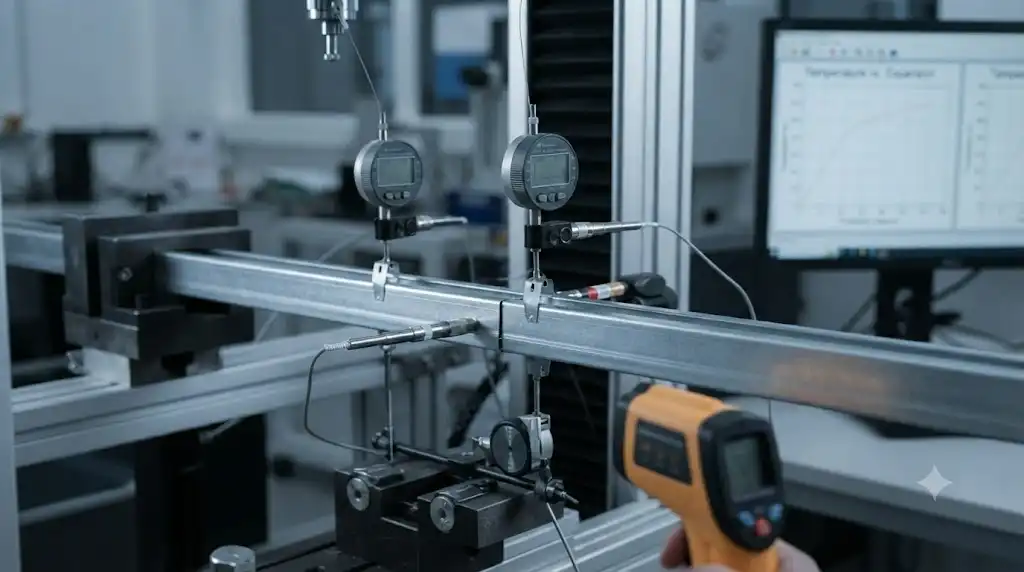

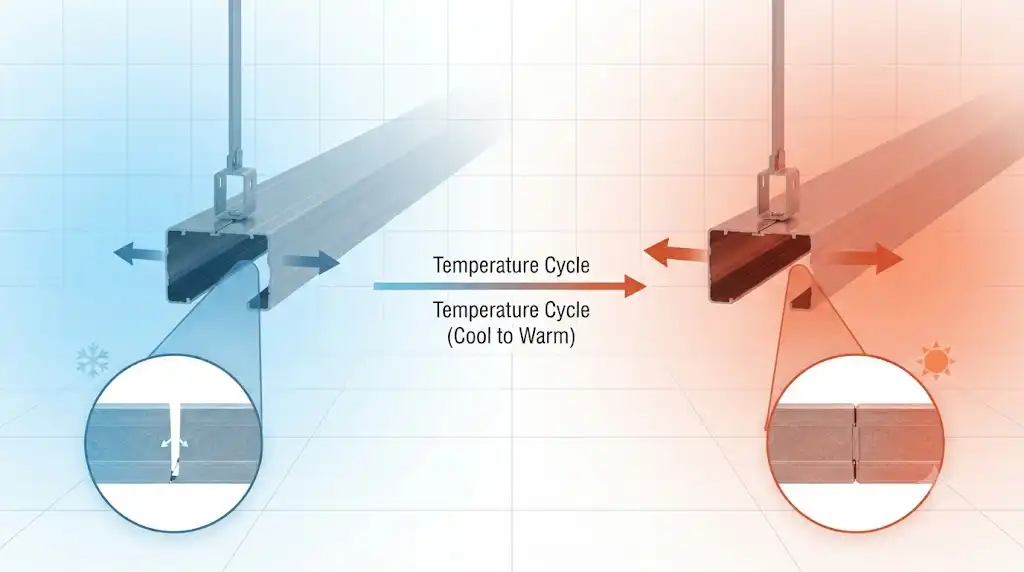

اثر دما بر عمر خستگی اتصال
حرکتهای حرارتی معمولاً بارگذاری تکرارشونده ایجاد میکنند. اگر دامنه این حرکت قابل توجه باشد، اتصال ممکن است در طول عمر خود بارها تحت کشش، فشار یا لغزش نسبی قرار گیرد.
تمرکز تنش اطراف سوراخها و گوشههای اتصال میتواند این اثر را تشدید کند. در چنین شرایطی، کیفیت سطح، پوشش، زبری، نحوه ماشینکاری و کیفیت پیچها اهمیت بیشتری پیدا میکند.
تحلیل خستگی برای سازههایی که چرخههای حرارتی زیادی دارند، میتواند مشخص کند آیا جزئیات اتصال برای عمر مورد انتظار مناسب است یا خیر.
سناریوی اجرایی برای یک سالن صنعتی
یک سالن صنعتی با طول ۸۰ متر را در نظر بگیرید که سقف فلزی آن با سیستمهای اتصال متعدد اجرا شده است. اختلاف دمای طراحی بین شرایط سرد و گرم سال ۶۰ درجه سانتیگراد در نظر گرفته میشود.
با استفاده از ضریب انبساط فولاد، تغییر طول آزاد عضو اصلی حدود ۵۷٫۶ میلیمتر به دست میآید. اگر این عضو در دو انتها بدون امکان حرکت مناسب مهار شود، بخشی از این جابهجایی به نیروی داخلی تبدیل خواهد شد.
راهکار مهندسی، تعیین محل اتصال ثابت و پیشبینی اتصالات لغزشی در مسیر مناسب است. پس از اجرای سیستم نیز باید میزان آزادی حرکت، وضعیت پیچها و آثار سایش در بازدیدهای دورهای کنترل شود.
چنین رویکردی باعث میشود حرکت حرارتی به جای تبدیل شدن به تنش ناخواسته، در قالب یک جابهجایی کنترلشده مدیریت شود.
چگونه عملکرد سوپرفیکس یو را در سقف بزرگ بهبود دهیم؟
پیش از هر چیز، مشخصات فنی قطعه و محدوده عملکرد آن باید از مدارک معتبر سازنده استخراج شود. سپس ظرفیت مکانیکی، میزان حرکت مجاز و شرایط محیطی با الزامات پروژه تطبیق داده میشوند.
مرحله بعد به طراحی آرایش اتصالات اختصاص دارد. محل نقاط ثابت، لغزشی و مسیر انتقال نیرو باید به شکلی تعیین شود که حرکت حرارتی به اجزای حساس منتقل نشود.
در زمان نصب، رعایت گشتاور پیچ، جهت صحیح قطعه، همراستایی و فضای حرکتی اهمیت زیادی دارد. اجرای نادرست حتی یک اتصال میتواند عملکرد مجموعه را تحت تأثیر قرار دهد.
چگونه اثر دما بر سوپرفیکس یو کنترل میشود؟
برای کنترل اثر دما بر سوپرفیکس یو در سقفهای بزرگ، ابتدا تغییر طول حرارتی با رابطه ΔL = αLΔT محاسبه میشود. سپس با تعیین نقاط ثابت و لغزشی، فضای حرکتی مناسب و اتصال کنترلشده طراحی میشود. انتخاب قطعه متناسب با بار، رعایت دستورالعمل نصب و بازرسی دورهای نیز از ایجاد تنش و خرابی زودرس جلوگیری میکند.
جمعبندی
تأثیر دما بر انبساط و انقباض سوپرفیکس یو در سقفهای بزرگ موضوعی کاملاً مهندسی است و نباید به سفتی یا شل بودن یک پیچ محدود شود. طول زیاد سازه، دامنه تغییر دما، جنس قطعات و نوع قیود میتوانند مقدار حرکت و نیروی ایجادشده را به شکل قابل توجهی تغییر دهند.
محاسبه تغییر طول، طراحی نقاط ثابت و لغزشی، ایجاد فضای حرکتی کافی و کنترل کیفیت نصب، چهار پایه اصلی مدیریت این پدیده هستند. علاوه بر آن، بررسی خستگی، خوردگی و سایش میتواند دوام اتصال را در شرایط بهرهبرداری طولانیمدت افزایش دهد.
سوالات متداول
آیا دما واقعاً میتواند باعث حرکت قابل توجه سقف شود؟
بله. در سقفهای بزرگ، حتی تغییر طول چند ده میلیمتری نیز ممکن است رخ دهد و اگر حرکت محدود شود، نیروهای حرارتی ایجاد خواهد شد.
سوپرفیکس یو باید کاملاً ثابت باشد یا قابلیت حرکت داشته باشد؟
پاسخ به نقش اتصال در سیستم سازهای بستگی دارد. برخی نقاط باید ثابت باشند و برخی دیگر، در صورت پیشبینی طراحی، امکان حرکت کنترلشده داشته باشند.
تغییر طول حرارتی چگونه محاسبه میشود؟
برای تخمین اولیه از رابطه ΔL = αLΔT استفاده میشود که در آن ضریب انبساط، طول عضو و تغییر دما وارد میشوند.
آیا همه اتصالات سقف باید لغزشی باشند؟
خیر. سیستم سازهای معمولاً به ترکیبی از نقاط ثابت و متحرک نیاز دارد. آرایش دقیق باید بر اساس محاسبات مهندسی تعیین شود.
آیا انبساط حرارتی باعث شل شدن پیچها میشود؟
چرخههای حرارتی، لغزش نسبی و ارتعاش میتوانند در شرایط نامناسب بر وضعیت اتصال اثر بگذارند. انتخاب صحیح پیچ، واشر، گشتاور نصب و جزئیات اتصال اهمیت دارد.
آیا جنس سوپرفیکس یو روی عملکرد حرارتی اثر دارد؟
بله. ضریب انبساط حرارتی و رفتار مکانیکی مواد مختلف متفاوت است. سازگاری مواد اتصال باید از نظر حرارتی و خوردگی نیز بررسی شود.
آیا رنگ سقف روی انبساط حرارتی تأثیر دارد؟
بله. رنگ و ویژگی سطح میتواند میزان جذب تابش خورشیدی و در نتیجه دمای سطح سقف را تغییر دهد.
هر چند وقت یکبار باید اتصالات سقف بررسی شوند؟
فواصل بازرسی به نوع سازه، محیط، شدت بارگذاری و دستورالعمل نگهداری بستگی دارد. در محیطهای خورنده یا دارای نوسان دمایی شدید، پایش منظم اهمیت بیشتری دارد.
